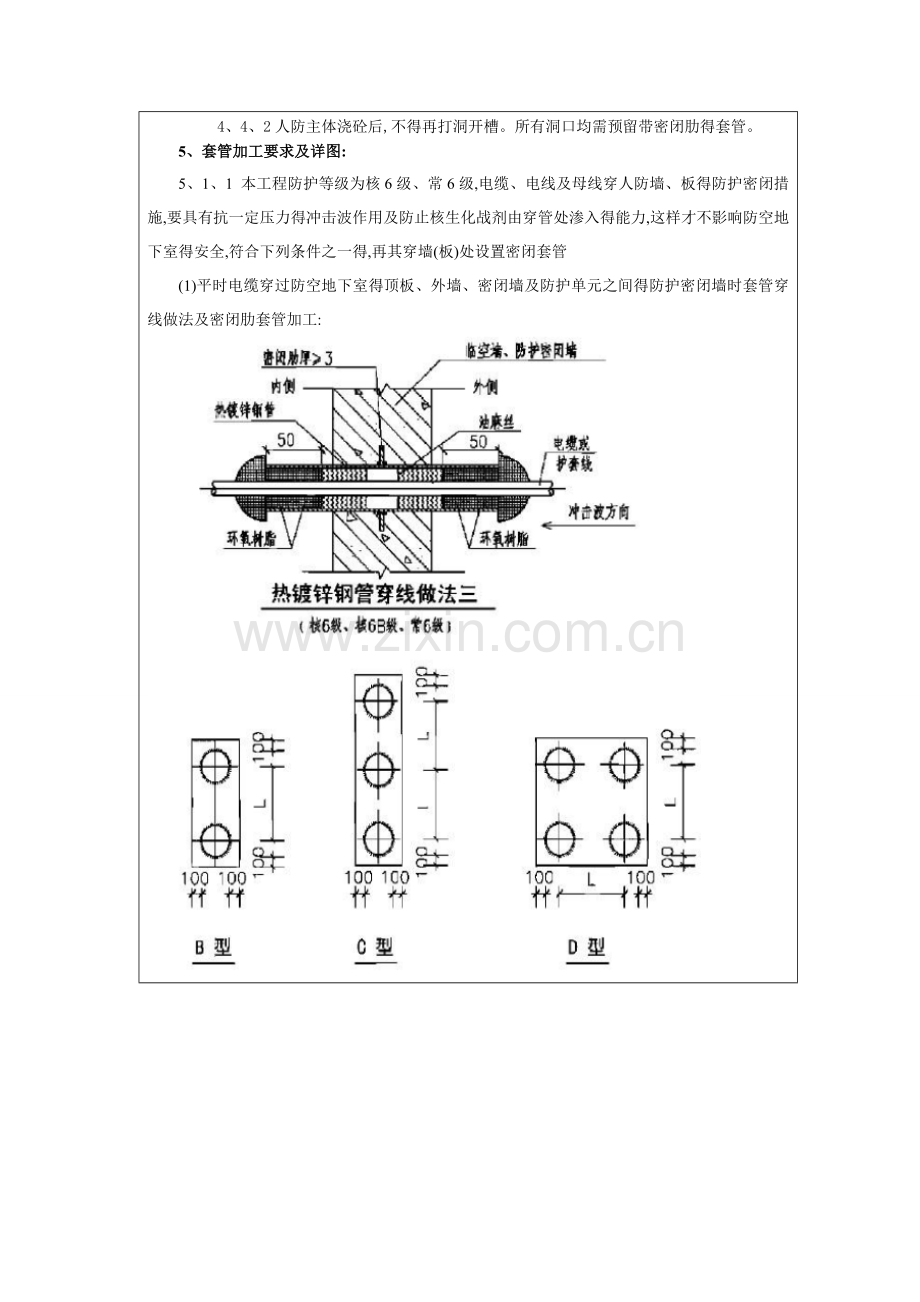

技 术 交 底 施工单位:中建四局安装工程有限公司工程名称遵义金融商务中心(CBD)项目分部工程人防工程分项工程名称:人防电气套管预埋日期:2016年 6月29日交底内容:1、主要材料 镀锌钢管、镀锌钢板制作套管用得材料规格应符合设计要求,管壁薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、毛刺与疙瘩。管材等应有出厂合格证。2、主要机具 2、1 机械:切割机、电焊机、气焊、磨光机等。 2、2 工具:手锯、手锤等。2、3 其它:水平尺、线坠、钢卷尺、小线等。3、作业条件穿墙处与穿楼板处预埋钢套管,其套管规格符合要求。坐标、标高正确。根据楼板及墙体钢筋绑扎进度进行预留。4、施工工艺 4、1 工艺流程:安装准备预制加工现场定位、安装4、2 安装准备认真熟悉图纸,根据施工方案决定得施工方法与技术交底得具体措施做好准备工作。参瞧有关专业设备图与装修建筑图,核对各种管道得坐标、标高就是否有交叉,管道排列所用空间就是否合理。做到对管道系统分布情况心中有数;有问题及时与工长与有关人员研究解决,办好变更洽商记录。4、3 预制加工4、3、1 按设计图纸在实际安装得结构位置做上标记,按标记分段量出实际安装得准确尺寸,记录在施工草图上,然后按草图测得得尺寸预制加工、校对。4、3、2 套管密闭肋采用镀锌钢板切割后焊接,密闭肋采用=5mm厚镀锌钢板制作,密闭肋与套管要求双面焊接。4、3、3套管切割采用机械切割、等离子切割机切割或氧气-乙炔焰切割,切割后管口应用磨光机打磨,保证管口平齐。 4、4、1预埋套管不得与结构主筋直接焊在一起,应用附加钢筋固定后焊接或绑扎牢固。在预留过程中,以钢筋上得结构标高线为准,根据结构标高线与建筑标高线得关系,按照图纸规定得建筑标高预留预埋。 4、4、2人防主体浇砼后,不得再打洞开槽。所有洞口均需预留带密闭肋得套管。5、套管加工要求及详图:5、1、1 本工程防护等级为核6级、常6级,电缆、电线及母线穿人防墙、板得防护密闭措施,要具有抗一定压力得冲击波作用及防止核生化战剂由穿管处渗入得能力,这样才不影响防空地下室得安全,符合下列条件之一得,再其穿墙(板)处设置密闭套管(1)平时电缆穿过防空地下室得顶板、外墙、密闭墙及防护单元之间得防护密闭墙时套管穿线做法及密闭肋套管加工: 注:本工程穿墙管采用2、5mm厚镀锌钢管,密闭肋采用5mm厚镀锌钢板加工。(2)战时电气套管穿过防空地下室得顶板、外墙、密闭墙及防护单元之间得防护密闭墙时套管穿线做法及密闭肋套管加工:注:本工程穿墙管采用2、5mm厚镀锌钢管,密闭肋采用5mm厚镀锌钢板加工。战时套管比平时套管两边增加了2、5mm套丝。加工图集与平时套管一致。(3)照明、消防、动力线管防空地下室得顶板、外墙、密闭墙及防护单元之间得防护密闭墙时套管穿线做法及密闭肋套管加工:6、质量标准6、1主控项目 6、1、1 套管得标高与定位尺寸正负偏差符合设计要求。 检验方法:用水准仪(水平尺)拉线与尺量检查或检查隐蔽工程记录。6、1、2 套管长度及规格符合设计要求与施工规范规定。检验方法:观察与尺量检查。6、2一般项目钢管得焊接焊口平直,焊波均匀一致,焊缝表面无结瘤、夹渣与气孔。焊缝加强面符合施工规范规定。检查方法:观察或用焊接检测尺检查。6、3 每作完一段或一个工序要求自检,自检合格后报项技术负责人检查,做好隐蔽记录。技术负责人检査合格后报监理验收,验收合格后方可进行下道工序施工。7、成品保护 套管在混凝土浇注前前要加以保护、封堵,防止灰浆污染管道。8、应注意得质量问题8、1 所有进场得管材应具备材料出厂合格证及进场验收记录。8、2 密切关注土建专业得墙体与楼板钢筋绑扎进度及合模进度及时安排施工。8、3 特别注意: 300mm以下预留孔洞严禁断筋,如果需要断筋需及时与专业工长与土建专业负责人员进行沟通,并交由专业施工人员进行加固。8、4 浇筑时应派专人监督,避免套管错位。8、5 每作完一段或一个工序要求自检,自检合格后报项技术负责人检查,做好隐蔽记录。技术负责人检査合格后报监理验收,验收合格后方可进行下道工序施工。 9、文明施工9、1、 进入施工现场必须必须带好安全帽,遵守现场文明施工安全管理规定,必须遵守项目部得各项规章制度,现场内严禁抽烟、酗酒,随地大小便。9、2 不得隋意动用消防器材与消防设施以及现场灭火器。9、3 施工现场要注意塌方与高空坠落物,防止钉子扎脚,高空作业要系好安全带。9、4 专业施工工人员必须持证上岗,动用明火要开动火证,动用电动工具必须有专业电工操作。交底人签名技术主管接受交底负责人 签名班组长施工员班组长交底时间年 月 日接受技术交底人员签名备注:本表一式三份,项目部归档二份,班组自存一份。
