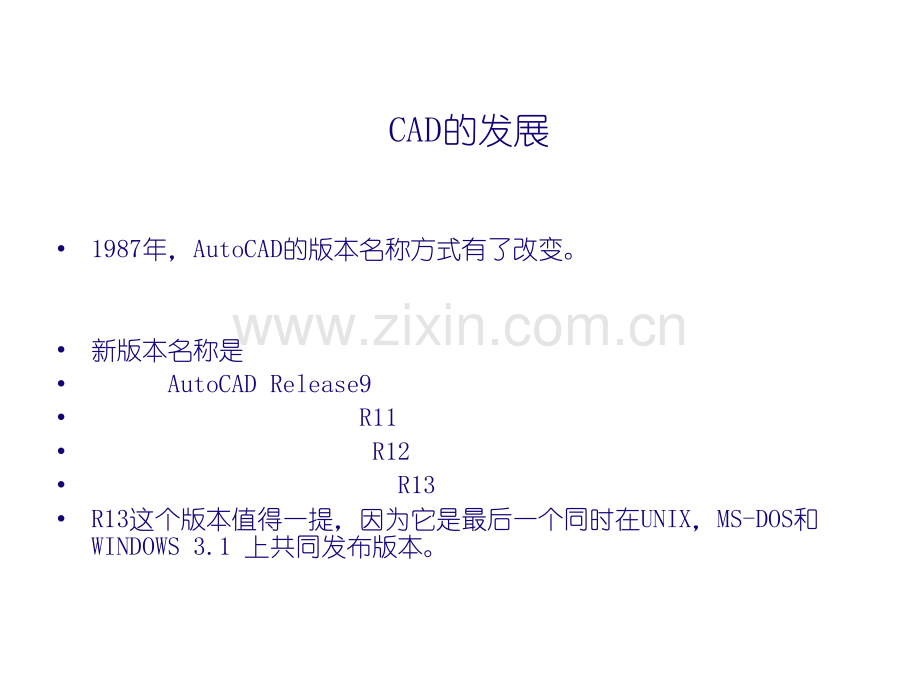

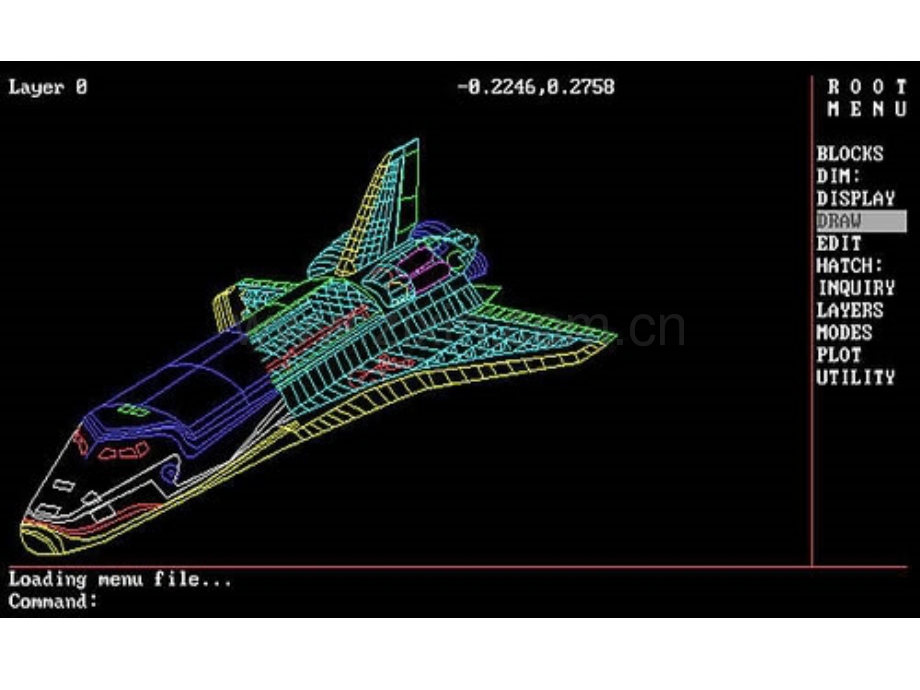

CAD的发展1987年，AutoCAD的版本名称方式有了改变。新版本名称是 AutoCAD Release9 R11 R12 R13R13这个版本值得一提，因为它是最后一个同时在UNIX，MS-DOS和WINDOWS 3.1 上共同发布版本。CAD的发展1997年的R14版本Windows95操作系统 一系列的新特性赢得了大量用户，3D建模，渲染功能也颇具特色。1999年推出了AutoCAD 2000的中文版 增加了网络功能AutoCAD 2002AutoCAD 2004,2006,2007,2008，2009，2010，2011利用CAD进行工程设计和绘图的优点1、提高设计精度，减少设计错误。2、降低设计成本，缩短设计周期。3、提高图面质量，图形修改操作方便。4、将图形文件存放于磁盘、光盘或硬盘中，占用空间小，易于管理。5、携带方便，利于国际交流。6、可以通过互联网，实现异地设计。学习AutoCAD前的建议要了解手工绘图。勤学苦练。多做实例比了解命令更重要。向周围的人学习。标题栏标题栏滚动条滚动条绘图窗口绘图窗口状态栏状态栏坐标系坐标系图标图标十字光标十字光标工具栏工具栏下拉菜单栏下拉菜单栏命令提命令提示区示区工具栏的操作键盘功能键F1键打开帮助系统F2键命令文本窗口开关键F3键对象捕捉功能开关键F6键坐标显示方式的开关键F7键栅格功能开关键F8键正交方式开关键F9键栅格捕捉功能开关键F10键极轴功能开关键F11键对象追踪功能开关键绘制直线通过输入点的坐标绘制直线练习1、分别使用绝对直角坐标和相对直角坐标形式绘制一个边长为100，200的长方形。练习2、用相对极坐标绘制边长为100的等边三角形。绘制直线U：放弃C:闭合绝对直角坐标，相对直角坐标。直接输入距离，但是角度不确定。利用正交模式绘制直线用画线命令练习坐标的多种输入方法缩放视图可以增加或减少图形对象的屏幕显示尺寸，但对象的真实尺寸保持不变。在绘制局部细节时，将图形放大窗口缩放 绘制完成后，再缩小全部缩放综合练习：绘制单开门平面图例（直线，矩形，圆弧，对象捕捉，正交追踪，临时追踪点）1、绘图思路：新建空白文件并激活“对象捕捉功能”和“正交”功能。使用“图形界限”命令设置图形区域。使用“直线”命令绘制门垛。使用“矩形”命令绘制平面门。使用“圆弧”命令绘制门开启的方向。使用“保存”命令将图形进行存储。2、使用的命令：直线（L）圆弧（A）矩形（REC）3、使用的辅助功能：图形界限（Limits）全部缩放（Z）正交（F8）对象捕捉（F3）临时追踪点（-tt）*电视机的绘制电视机的绘制 单人沙发的绘制单人沙发的绘制 双人沙发的绘制双人沙发的绘制 三人沙发的绘制三人沙发的绘制 茶几的绘制茶几的绘制 小茶几的绘制小茶几的绘制 椅子的绘制椅子的绘制 餐桌餐椅的绘制餐桌餐椅的绘制 双人床的绘制双人床的绘制 衣柜的绘制衣柜的绘制 书桌的绘制书桌的绘制 常用厨卫家具常用厨卫家具 冰箱的绘制冰箱的绘制 冰箱的绘制冰箱的绘制 燃燃气气灶灶的的绘绘制制 洗衣池的绘制洗衣池的绘制 洗脸池的绘制洗脸池的绘制 沐沐浴浴房房的的绘绘制制 蹲便器的绘制蹲便器的绘制坐便器的绘制坐便器的绘制
