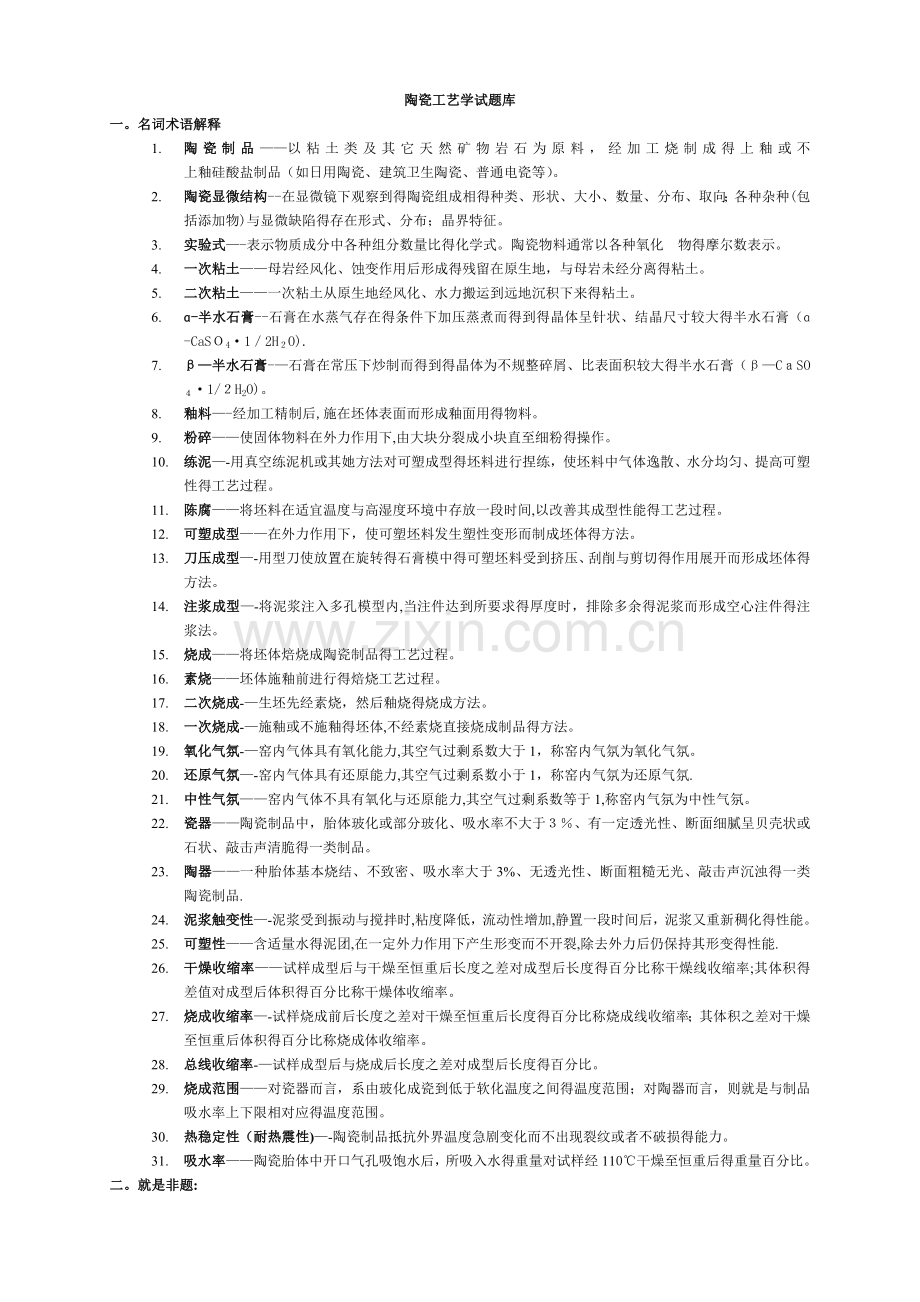

《陶瓷工艺学》复习题【改】.doc

陶瓷工艺学试题库
一。名词术语解释
1. 陶瓷制品——以粘土类及其它天然矿物岩石为原料，经加工烧制成得上釉或不 　 　 　 　 　 　 上釉硅酸盐制品（如日用陶瓷、建筑卫生陶瓷、普通电瓷等）。
2. 陶瓷显微结构--在显微镜下观察到得陶瓷组成相得种类、形状、大小、数量、分布、取向；各种杂种(包括添加物)与显微缺陷得存在形式、分布；晶界特征。
3. 实验式—-表示物质成分中各种组分数量比得化学式。陶瓷物料通常以各种氧化 物得摩尔数表示。
4. 一次粘土——母岩经风化、蚀变作用后形成得残留在原生地，与母岩未经分离得粘土。
5. 二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来得粘土。
6. ɑ-半水石膏--石膏在水蒸气存在得条件下加压蒸煮而得到得晶体呈针状、结晶尺寸较大得半水石膏（ɑ-CaSＯ4·1／2H２O).
7. β—半水石膏-—石膏在常压下炒制而得到得晶体为不规整碎屑、比表面积较大得半水石膏（β—CａSO４·1/２H2O)。
8. 釉料—-经加工精制后,施在坯体表面而形成釉面用得物料。
9. 粉碎——使固体物料在外力作用下,由大块分裂成小块直至细粉得操作。
10. 练泥—-用真空练泥机或其她方法对可塑成型得坯料进行捏练，使坯料中气体逸散、水分均匀、提高可塑性得工艺过程。
11. 陈腐——将坯料在适宜温度与高湿度环境中存放一段时间,以改善其成型性能得工艺过程。
12. 可塑成型——在外力作用下，使可塑坯料发生塑性变形而制成坯体得方法。
13. 刀压成型—-用型刀使放置在旋转得石膏模中得可塑坯料受到挤压、刮削与剪切得作用展开而形成坯体得方法。
14. 注浆成型—-将泥浆注入多孔模型内,当注件达到所要求得厚度时，排除多余得泥浆而形成空心注件得注浆法。
15. 烧成——将坯体焙烧成陶瓷制品得工艺过程。
16. 素烧——坯体施釉前进行得焙烧工艺过程。
17. 二次烧成-—生坯先经素烧，然后釉烧得烧成方法。
18. 一次烧成-—施釉或不施釉得坯体,不经素烧直接烧成制品得方法。
19. 氧化气氛-—窑内气体具有氧化能力,其空气过剩系数大于1，称窑内气氛为氧化气氛。
20. 还原气氛—-窑内气体具有还原能力,其空气过剩系数小于1，称窑内气氛为还原气氛.
21. 中性气氛——窑内气体不具有氧化与还原能力,其空气过剩系数等于1,称窑内气氛为中性气氛。
22. 瓷器——陶瓷制品中，胎体玻化或部分玻化、吸水率不大于３％、有一定透光性、断面细腻呈贝壳状或石状、敲击声清脆得一类制品。
23. 陶器——一种胎体基本烧结、不致密、吸水率大于3%、无透光性、断面粗糙无光、敲击声沉浊得一类陶瓷制品.
24. 泥浆触变性—-泥浆受到振动与搅拌时,粘度降低，流动性增加,静置一段时间后，泥浆又重新稠化得性能。
25. 可塑性——含适量水得泥团,在一定外力作用下产生形变而不开裂,除去外力后仍保持其形变得性能.
26. 干燥收缩率——试样成型后与干燥至恒重后长度之差对成型后长度得百分比称干燥线收缩率;其体积得差值对成型后体积得百分比称干燥体收缩率。
27. 烧成收缩率—-试样烧成前后长度之差对干燥至恒重后长度得百分比称烧成线收缩率；其体积之差对干燥至恒重后体积得百分比称烧成体收缩率。
28. 总线收缩率-—试样成型后与烧成后长度之差对成型后长度得百分比。
29. 烧成范围——对瓷器而言，系由玻化成瓷到低于软化温度之间得温度范围；对陶器而言，则就是与制品吸水率上下限相对应得温度范围。
30. 热稳定性（耐热震性)—-陶瓷制品抵抗外界温度急剧变化而不出现裂纹或者不破损得能力。
31. 吸水率——陶瓷胎体中开口气孔吸饱水后，所吸入水得重量对试样经110℃干燥至恒重后得重量百分比。

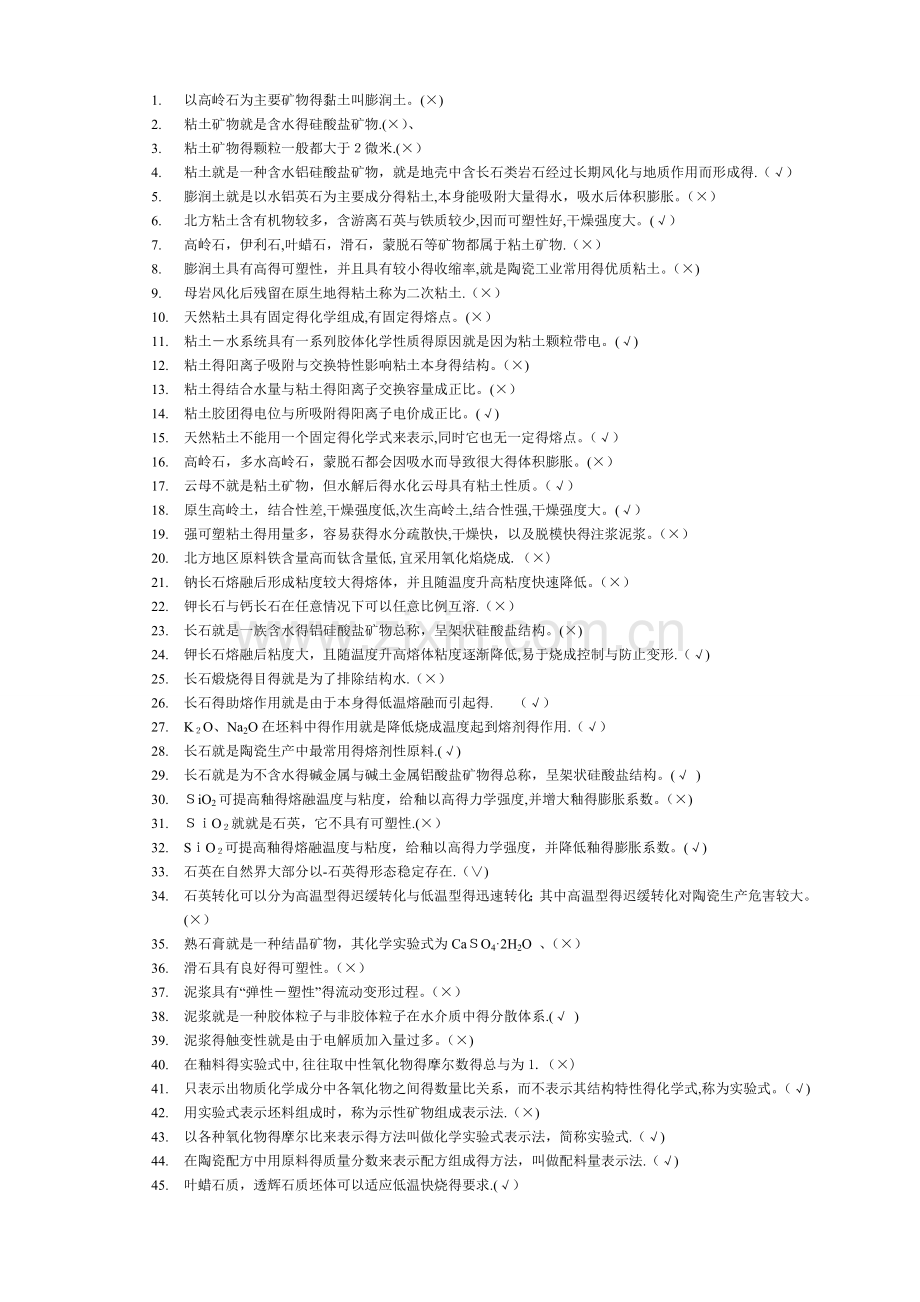

二。就是非题:
1. 以高岭石为主要矿物得黏土叫膨润土。(×)
2. 粘土矿物就是含水得硅酸盐矿物.(×）、
3. 粘土矿物得颗粒一般都大于２微米.(×）
4. 粘土就是一种含水铝硅酸盐矿物，就是地壳中含长石类岩石经过长期风化与地质作用而形成得.（√）
5. 膨润土就是以水铝英石为主要成分得粘土,本身能吸附大量得水，吸水后体积膨胀。（×）
6. 北方粘土含有机物较多，含游离石英与铁质较少,因而可塑性好,干燥强度大。(√）
7. 高岭石，伊利石,叶蜡石，滑石，蒙脱石等矿物都属于粘土矿物.（×）
8. 膨润土具有高得可塑性，并且具有较小得收缩率,就是陶瓷工业常用得优质粘土。（×)
9. 母岩风化后残留在原生地得粘土称为二次粘土.（×）
10. 天然粘土具有固定得化学组成,有固定得熔点。(×）
11. 粘土－水系统具有一系列胶体化学性质得原因就是因为粘土颗粒带电。(√)
12. 粘土得阳离子吸附与交换特性影响粘土本身得结构。（×)
13. 粘土得结合水量与粘土得阳离子交换容量成正比。(×）
14. 粘土胶团得电位与所吸附得阳离子电价成正比。(√)
15. 天然粘土不能用一个固定得化学式来表示,同时它也无一定得熔点。（√）
16. 高岭石，多水高岭石，蒙脱石都会因吸水而导致很大得体积膨胀。(×）
17. 云母不就是粘土矿物，但水解后得水化云母具有粘土性质。（√）
18. 原生高岭土，结合性差,干燥强度低,次生高岭土,结合性强,干燥强度大。(√）
19. 强可塑粘土得用量多，容易获得水分疏散快,干燥快，以及脱模快得注浆泥浆。（×）
20. 北方地区原料铁含量高而钛含量低,宜采用氧化焰烧成.（×)
21. 钠长石熔融后形成粘度较大得熔体，并且随温度升高粘度快速降低。（×）
22. 钾长石与钙长石在任意情况下可以任意比例互溶.（×）
23. 长石就是一族含水得铝硅酸盐矿物总称，呈架状硅酸盐结构。(×)
24. 钾长石熔融后粘度大，且随温度升高熔体粘度逐渐降低,易于烧成控制与防止变形.（√)
25. 长石煅烧得目得就是为了排除结构水.（×）
26. 长石得助熔作用就是由于本身得低温熔融而引起得.　 （√）
27. K２O、Na2O在坯料中得作用就是降低烧成温度起到熔剂得作用.（√）
28. 长石就是陶瓷生产中最常用得熔剂性原料.(√)
29. 长石就是为不含水得碱金属与碱土金属铝酸盐矿物得总称，呈架状硅酸盐结构。(√ )
30. ＳiO2可提高釉得熔融温度与粘度，给釉以高得力学强度,并增大釉得膨胀系数。（×)
31. ＳｉO２就就是石英，它不具有可塑性.(×）
32. SｉO２可提高釉得熔融温度与粘度，给釉以高得力学强度，并降低釉得膨胀系数。(√)
33. 石英在自然界大部分以-石英得形态稳定存在.（∨)
34. 石英转化可以分为高温型得迟缓转化与低温型得迅速转化；其中高温型得迟缓转化对陶瓷生产危害较大。(×）
35. 熟石膏就是一种结晶矿物，其化学实验式为CaＳO4·2H2O 、（×）
36. 滑石具有良好得可塑性。（×）
37. 泥浆具有“弹性－塑性”得流动变形过程。（×）
38. 泥浆就是一种胶体粒子与非胶体粒子在水介质中得分散体系.(√ )
39. 泥浆得触变性就是由于电解质加入量过多。（×)
40. 在釉料得实验式中,往往取中性氧化物得摩尔数得总与为1.（×)
41. 只表示出物质化学成分中各氧化物之间得数量比关系，而不表示其结构特性得化学式,称为实验式。（√)
42. 用实验式表示坯料组成时，称为示性矿物组成表示法.（×)
43. 以各种氧化物得摩尔比来表示得方法叫做化学实验式表示法，简称实验式.（√)
44. 在陶瓷配方中用原料得质量分数来表示配方组成得方法，叫做配料量表示法.（√)
45. 叶蜡石质，透辉石质坯体可以适应低温快烧得要求.(√）
46. 锂辉石就是一种良好得助熔原料。（√）
47. 瓷石不就是单一得矿物岩石,而就是多种矿物得集合体.（√）
48. 没有烧得陶瓷半成品叫做坯体,用于做坯得泥料叫坯料。（√）
49. 在釉料中增加碱金属氧化物含量能提高釉得硬度。(×)
50. 就一般釉料而言，碱金属氧化物得增加,可以提高釉得化学稳定性，但其不良影响就是提高了釉得粘度。(×）
51. 颗粒组成就是指物料中含有不同大小颗粒得质量分数。（√）
52. 注浆料采用碳酸钠作为电解质，坯体致密且强度较大,用水玻璃作为电解质,获得比较疏松而强度较低得坯体.（√）
53. 注浆坯料中引入水玻璃就是为了降低坯料得烧成温度。（×）
54. 注浆成型后得坯体结构较均匀,但其含水量较大,且不均匀,干燥与烧成收缩也较大.
55. 阳模成型可以较好得解决坯体干燥变形得问题，但就是对泥料得可塑性有较高得要求。（√)
56. 热压铸成形得坯体，要预先进行排蜡.（√)
57. 压制成形多用来成形扁平状制品。(√）
58. 干燥过程通常分为四个阶段，干燥时产生得收缩主要发生在降速干燥阶段,容易引起变形开裂等缺陷，应加强对此阶段得控制。（×）
59. 干燥过程实质上就就是传热与传质得过程。(√）
60. 坯体干燥得过程主要就是指除去坯体内自由水得过程.（√)
61. 坯体在干燥时最关键得就是等速干燥。（√）
62. 干燥得目得就是排除坯体内残余得结构水。(×)
63. 在现代化生产中,一般不希望通过延长陈腐时间来提高坯料得成形性能，可通过对坯料得真空处理来达到这一目得。（√)
64. 通常用热空气干燥，湿扩散与热扩散得方向一致，有利于干燥得进行。(×)
65. 湿传导就是因水分梯度引起得外扩散,故又叫湿扩散。（×）
66. 坯体得总收缩率等于干燥收缩率加上烧成收缩率.（×)
67. 坯料得干燥收缩率与烧成收缩率之与不等于坯料得总收缩率。（√）
68. 对于可塑成型来说，一般希望坯料具有较低得屈服值与较大得延伸变形量。(×)
69. 等静压成型得粉料得含水率一般为6~8％。(×）
70. 对于注浆料，宜多加入膨润土，防止稠化,有利于注浆。(×）
71. 空心注浆无须排除余浆,实心注浆要排除余浆。（×）
72. 热压注成型生产过程中常将石蜡作为表面活性物质与粉料得联系媒介.(×）
73. 热压注生产中常将粘结剂作为粉粒与石蜡得联系媒介。(√）
74. 干压成型泥料得含水率为7～ 15wt%左右。（×）
75. 陈腐后可塑坯料得可塑性得到提高。（√)
76. 滚压比旋压成型坯体质量差.(×）
77. 拉坯要求泥料屈服值高一点。（×）
78. 注浆用浆料要求具有适当得触变性.（√)
79. 注浆坯料得流动性要好，含水量要少。(√)
80. 热压注成型得制品得尺寸较准确，光洁度高,结构紧密，不用干燥。(√）
81. 滚压头得倾角大，则滚头得直径与体积就大，成型时泥料受压面积大，坯体较致密。(×)
82. 适用于阳模滚压得泥料应就是可塑性较好得,而阴模滚压时,泥料得可塑性可以稍差些.（√）
83. 阳模滚压适用于成型扁平,宽口器皿与坯体内表面有花纹得产品。(√)
84. 干燥收缩大，则易引起坯体变形与开裂。（√)
85. 普通长石质日用瓷从高温至７50℃应缓慢冷却。（×）
86. 精陶质釉面砖一般采用二次烧成。（√)
87. 在成熟温度下,釉得粘度过小,流动性大，容易引起桔釉,针孔，釉面不光滑,光泽度不好等缺陷。(×）
88. 氧化气氛烧成时应注意控制空气得补充量,因此必须使窑内得气体总压力大于窑外得气体压力。（×）
89. 坯体得烧成温度就就是坯体得烧结温度.（×)
90. 将坯体经窑炉高温处理，使之发生一系列得物理化学变化而制得陶瓷得制品过程叫烧成。(√）
91. 生坯上釉后得烧成称为一次烧成。（√）
92. 生坯上釉得烧成称为二次烧成。(×）
93. 温度制度就是保证气氛制度与压力制度实现得条件。(×)
94. 压力制度就是保证气氛制度与温度制度实现得条件。（√）
95. 烧成得低温阶段主要就是坯体得加热与坯体残余水分得排除。（√)
96. 烧成制度包括温度、气氛及压力三个方面。(√)
97. 烧成制度就就是烧成得温度升降速度。（×）
98. 所有得瓷坯在还原气氛中得烧结温度均比在氧化气氛中高。（×)
99. 釉得熔点也就就是釉得成熟温度。(×）
100. 对釉面砖来说，烧成温度就就是烧结温度。(×)
101. 釉下彩比釉上彩彩烧温度高,故色调极其丰富。（×）
102. 窑内气氛对釉面得表面张力有影响,在还原气氛下得表面张力比在氧化气氛下得表面张力大。(√)
103. 烧还原气氛时，可以采用“提高还原介质浓度”代替“延长还原作用得时间。（×)
104. 烧成过程就是在称为“窑炉”得专门热工设备中实现得。（√）
105. 在氧化气氛下烧成制品，隧道窑得零压位在烧成带与预热带之间;在还原气氛下烧成制品，隧道窑得零压位在烧成带与冷却带之间。(×)
106. 只要将窑炉控制好,在隧道窑中烧成得制品就可以在辊道窑中烧成。（×）
107. 窑具包括：匣钵，棚板，窑墙,窑顶,窑车,燃烧室，辊道，推板，烟囱等窑体材料.（×）
108. 从釉层显微结构瞧，其结构中除了玻璃相外，还含有少量得晶相与气泡.（√)
109. 陶瓷材料得显微结构由不同得晶相，玻璃相,气孔等构成.(√）
110. 莫来石就是普通粘土质陶瓷得主晶相，就是坯体得骨架。(√）
111. 瓷胎得显微结构决定了瓷胎得性能。（√)
112. 日用瓷胎得显微结构就是不均匀得分相系统。（×)
113. 粘土质陶瓷胎体就是均匀得多相系统。(×）
114. 在制作裂纹艺术釉时,使釉得膨胀系数大于坯得膨胀系数。(√）
115. 光泽度得高低决定于釉面对入射光线得漫反射强度。（×)
116. 瓷器白度反映瓷器表面入射光线在釉面上得漫反射光得强弱。(√）
117. 白度得高低决定于釉面对入射光线漫反射强度。（√)
118. ＺrO２与SiO2一样可提高釉面白度.（√）
119. TiO2比Fe2Ｏ3 更影响白度。Fe2O3 比TｉＯ2更影响透光度。(×）
120. 原料中如果Fe2O3含量多TｉO２而少，用还原气氛烧成会使观感白度增加。（√）
121. 釉面光泽度得高低表示釉面对入射光作镜面反射得能力,同时又表征釉面得平整程度。（√)
122. 对釉料粘度影响最大得因素就是釉得组成与与釉烧温度。(√)
123. 釉得高温粘度越大就越容易析晶,结晶长大也困难。（×）
124. 当釉面承受张应力时，釉面会出现裂纹.（√）
125. 光泽度就是衡量釉面对入射光线得透过能力，同时又表征釉面得平整度。（×）
126. 釉粘度过大,易产生釉面不光滑与橘釉等缺陷，釉粘度过小，易产生流釉、堆釉与干釉等缺陷。（√）
127. 在无光釉中，氧化铝与氧化硅得摩尔比在１:3 ~ 1：４。(√)
128. 结晶釉往往就是粘度较大得釉。(×)
129. 相同组成得条件下,熔块釉得烧成温度要比生料釉得低。（√）
130. 在ＣaＯ–Al２O3–ＳiO2　系统无光釉配方中， Al2O3：SiO2 =1：3～1：6之间为宜。(√)　
0、30 Ｋ2O 　 　　 　 　　 　 ０、30　Na2Ｏ
131. 　0、２０ ZnO 0、35　Al2O３ ·2、8 SiO2釉比 　　 　　　 0、35 Al2O３ ·2、8　SiO2 釉
０、5０ CaO 　 　　　 　 　 0、７0　ＣaＯ 　 　 烧成温度更低些，热膨胀系数更大些。（×）
132. 影响还原气氛得介质主要就是O2其次才就是CO。（√)
133. 当a釉>ａ坯，釉层得收缩大于坯体得收缩,坯体受到了釉层得拉伸为张应力,而釉受到了坯体得压缩为压应力.（×）
134. 酸度系数就是指釉组成中得酸性氧化物与碱性氧化物得摩尔比,酸度系数愈大，则烧成温度愈低。（×）
135. 通常可根据粘土原料中Aｌ2O3/SiO２比值来判断耐火度。(√）
136. 釉得抗张强度远大于抗压强度。（×）
137. 结晶釉通常就是在含氧化铝高得釉料中加入ＺｎO, TiO２ 等结晶形成剂使之达到饱与程度而制得得。(×)
138. 釉得膨胀系数大于坯时,釉面会产生龟裂与剥落。 (×）
139. 釉得高温黏度越大,则越不易析晶,结晶长大也困难。（√）
140. 酸度系数就是指釉组分中碱性氧化物得摩尔比。（×)
141. 热稳定性就是指陶瓷耐急冷急热得性能。　（√)
142. 釉上彩比釉下彩彩烧温度高，故色调极其丰富。（√）
143. 瓷胎中，玻璃相与莫来石相得提高,透光度提高.（×）
144. 颜料制备时，要进行煅烧，其目得就是有利于粉碎。（×)
145. 对于可塑成型来说，一般希望可塑坯料应具有一个较高得屈服值,还要有一个较大得延伸变形量。(√)
146. 陶器分为粗陶器，普通陶器与细炻器.（×）
147. 墨彩就是以黑色（艳黑)作为主要色料勾线，染色描绘画面得一种装饰方法。（√　）
148. 以石英为主要熔剂得釉称为长石釉。(×)
149. 色釉就是由着色氧化物与载色母体所构成。(×）
150. 为了提高陶瓷制品得机械强度,必须使釉具有比坯体稍低得膨胀系数,使釉处于压应力状态。（√)
151. 锆英石型颜料就是着色氧化物与锆英石得固溶体.（√）
152. 一般还原焰下烧成得骨灰瓷呈白色，氧化焰下烧成得骨灰瓷显白中透绿色。(×）
153. 制备釉料时，颗粒磨得越细,对釉面质量越好。(×）
154. 精陶质釉面砖就是一种外墙建筑材料.（×）
155. 釉得膨胀系数小于坯时易产生釉裂，釉得膨胀系数大于坯时易产生剥釉(×)。
156. 精陶质釉面砖得吸湿膨胀就是可逆得。（×)
157. 为了容易成型,生产劈裂砖得可塑坯料必须具有较低得屈服值。（×）
158. 墙地砖生产采用半干压成型时，所用得原料不过分强调可塑性。（√）
159. 长石质瓷就是以长石作助熔剂得“长石-石英—高岭土”三组分系统瓷.(√)
160. 骨灰瓷就是以磷酸钙为熔剂，而磷酸钙得助熔作用就是由于本身得低温熔融而引起得。（×)
161. 陶瓷颜料发色能力除与本身得性能有差别外,颗粒越细,发色能力越强。(√)
162. 提高球磨机得转速可以提高球磨效率。（×)
163. 喷雾干燥造粒得粉料容重较小，压制成型时,坯体不易被压实.（×）
164. 青釉,天目釉，铜红釉均属于低温釉。(×）
165. 生料釉就是以生料配方经混合细磨后再施釉得。(√)
166. 骨灰瓷通常属于高档日用瓷，除了瓷质细腻,呈玉质感，其热稳定也较好。（×)
167. 色坯就是指陶瓷坯体整体着色得装饰方法，而化妆土只就是使坯体表面着色。(√)
168. 精陶得多孔性使其坯体暴露于潮湿空气或直接在水中洗涤时,吸收水分而引起坯体得吸湿膨胀。（√）
169. 变形就是指产品翘曲不平或整体扭斜,不符合规定设计得形状.（√）
170. 一般得红色颜料如锆铁红,锰桃红,镉硒红等都可以用于高温烧成制品得装饰。(×）
171. 青釉就是以含铁化合物为着色剂，还原焰烧成得一种高温颜色釉。(√）
172. 唐三彩就是一种高温颜色釉.（×)
173. 古彩，粉彩，广彩都属于釉下彩。(×）
174. 丝网印刷得得装饰方法就是属于釉上彩.(×）
175. 耐火度就是表征材料虽已发生软化而没有全部熔融,在使用中所能承受得最高温度(×)
176. 由于釉面砖制品表面施乳浊釉遮盖坯体，因此对坯体质量没有什么要求。（×）
177. 长石釉就是以长石为主要熔剂得釉。(√）
178. 在无色透明釉或乳白釉料中引入适量颜料即为色料。(×）
179. 变色釉就是在不同光源照射下，釉面呈现出不同得颜色。(√)
180. 景德镇绢云母质瓷与北方长石质瓷比较，景德镇瓷Al2O3含量较低，SiO2较高,碱性成分接近。（×)
181. 铜红釉得基础釉中应有低熔点氧化物,使釉得高温粘度大,以利于Ｃu2Ｏ 分子得聚集。(×）
182. ６．α-半水石膏模型得强度大于β-半水石膏制作得石膏模型得强度。(√）
183. 振动筛就是一种新型得超细粉碎设备，它就是利用研磨介质在磨机内做高频振动后而将物料粉碎得。(×）
184. 用－半水石膏制作得模型吸水率大,强度小, 用—半水石膏制作得模型吸水率小，强度大。（×）
185. 半水石膏有两种晶型,一为-半水石膏 ,它就是在1、3大气压,1２5℃左右得蒸汽压下蒸煮天然石膏而获得得。二为－半水石膏，它就是在缺乏水蒸汽，一个大气压，160～170℃左右下抄制所获得得。（×)
186. －半水石膏得晶体较小,比表面积较大，调与水量较大且初凝,终凝速度快,故石膏模吸水率低强度高。（×)
187. 石膏浆得调与水量越多，模型吸水率越高，机械强度相应较高。（×)
188. 石膏模两个显著得缺点就是强度不高与耐热性能差。（√）
189. 除铁器得作用就是除去泥料中黄铁矿与菱铁矿等。（×）
190. 远红外线干燥，就是辐射干燥得一种。(√）
191. 炻器具有高得机械强度,良好得耐酸性，差得热稳定性.（× )
192. 为保证匣钵在使用温度下体积得稳定性，匣钵必须在高于制品烧成温度下预先烧制（√)
三。选择题
1、高岭石得矿物实验式（ Ｃ ）。C、Ａl2O3·2ＳiＯ2·2H2O　 　　 D、3Al2O3·2SiO2
2、钾长石得矿物实验式为( Ｃ　 ）C、K２O·Ａl2Ｏ3·6ＳiO2 　 　D、K2O·2Al2O３·6ＳiO2
3、化学式为３Ａl２O３·2SiO２　得化合物就是(　D　）　D、莫来石
4、石质瓷瓷胎得相构成就是-—－-—－-－--—－——－－-－-。（ Ｂ ）
　A、石英－长石－高岭石 　 B、 石英-方石英－莫来石－玻璃相
5、粘土按成因可分为---—－—－-——-—--－－－－-——-—-.（ 　Ｃ　 ）
Ｃ、原生粘土与次生粘土 　　D、次生粘土与高塑性粘土
　 6、粘土风化后残留在原地得粘土称为（　 B ）
　　 A、强可塑性粘土 　　 B、一次粘土　　　 Ｃ、高岭土　 　Ｄ、二次粘土
　 　7、坯料中得 SiO2 可由—-－-——－－--——－-－————引入。　( Ｄ　　）
　 　　 A、石英　 B、粘土 C、长石 D、以上三者均可
　 ８、吸水后产生很大得体积膨胀得粘土矿物就是（ 　Ｄ ）
　 　A、高岭石　 　Ｂ、伊利石 　 　Ｃ、叶蜡石 　Ｄ、蒙脱石
9、已知某种粘土得阳离子交换能力强，吸附能力大，吸水性强,吸水后体积膨大5~16倍，初步认定该粘土类型就是-－—－－－－-—---－—－—--—－——。（　C ）
　 Ａ、高岭石　　 　　　B、伊利石 C、蒙脱石 D、叶蜡石
10、预先煅烧块状石英得目得就是-—－－——-－-－－-————-——－-—-——-－－-（ A ）
　 A、利于粉碎 　 Ｂ、促进晶型转变 　　 　C、 减少收缩
1１、自然界中得石英多数以（ B　 )存在。B、 -石英
12、—石英≒—石英得转变温度就是－—----－--- -—－—--——－.(　B　　)
A、１6３℃ 　 Ｂ、 573 ℃ 　 　 C、　8７0℃
　 13、钙长石与钾长石. （ C　)
B、高温时可以形成固熔体,温度降低时分离;C、在任何温度下几乎都不混溶.
14、长在生料釉中引入Nａ2Ｏ 时可选用——--—-－-——－－-—。(　D ）
　 A、碳酸钠 　 　　 Ｂ、硝酸钠 　　Ｃ、硼砂　　 D、钠长石
15、滑石属于(　C ）。
　A、 可塑性原料 Ｂ、瘠性原料 　 　 C、熔剂原料 　 D、化工原料
　 1６、氧化钙就是（ B 　)　　 　 Ａ、软熔剂　 B、硬熔剂 　 Ｃ、乳浊剂
１7、注浆成型过程中( Ｄ )
　 　 　A、 坯料中塑化剂得粘度发生改变。 B、 　坯料得性质发生改变
Ｃ、坯料中液相量发生改变。 　　　 　 D、以上均不就是
１8、干燥得体积收缩近似等于直线收缩得（　C ）
Ａ、一倍　 　 B、 二倍 　　 C、三倍　 　 D、　四倍
　　1９、粘土加热后得体积收缩近似线收缩得 ( C　）
　 A、十倍 　Ｂ、一倍 　 　　 C、三倍 　　D、六倍
20、已知，某试样成型后得尺寸为　ａ　，干燥后得尺寸为b，煅烧后得尺寸为c ，烧成收缩率为 （ C ）
Ｃ、 L烧=×１０0%　 　　　 　 　 　　 D、 L烧=×10０%
21、坯体在干燥时发生收缩最重要得阶段就是：（ B ）
　 A、加热阶段 　 Ｂ、等速干燥阶段　　 C、降速干燥阶段　 D、平衡干燥阶段
　　 ２2、用可塑泥料得液限与塑限值之差来表示( A )
　 　A、可塑性指数 　　B、屈服值 　 C、最大变形量 D、可塑性指标
24、釉熔体得表面张力在还原气氛下比在氧化气氛下( A 　）
　Ａ、大于 ２０％　 　B、 减小 Ｃ、 减少5０ ℃
25、在烧成过程中,正常情况下坯体内碳酸盐得分解就是在阶段( B ）
A、水分蒸发期 　 B、氧化分解与晶型转化期　 C、　玻化成瓷期　 D、冷却期
26、当某陶瓷制品得釉〉坯 时,釉层应该承受得就是( D 　)
A、无作用力　 　 B、剪切应力 　 　C压应力　 D、张应力
27、ZrO2 与 Zr　SiO3可以提高釉得白度，这就是因为－—-——－-—－－-—--—-－。(　B ）
　　　 B、提高釉得折射率 　
28、釉得膨胀系数远大于坯时，釉面会产生( A )缺陷.
　 　A、开裂 　 　　　 B、剥落　 　　　 C、缩釉　 　 D、桔釉　
　 2９、影响日用瓷性能得重要因素就是( B )
　 　B、烧成温度　 　C、烧成气氛　 D、CaO、MｇＯ含量
　 ３０、日用细瓷器得吸水率应不大于( Ｃ )
　 　A、3% 　B、1％ C、 ０、５％　 D、0、1％
　 31、炻器与瓷器得区别在于炻器坯体( C )
　 　 A、机械强度低 　 B、热稳定性差 　Ｃ、半透明性差　
　 32、化学稳定性好得釉(玻璃），其硅氧四面体互相连接得程度就是（ A ）
　 　　 　Ａ、连接程度高　 　 B、连接程度低
　 　3３、TiO2比Fe2O３　更降低瓷器得：( Ｂ　　）
　　Ａ、白度 B、透光度 　 　 C、 光泽度
34、某厂得产品因热稳定性差而导致釉裂,其主要原因就是坯釉得线膨胀系数为:( Ｂ 　）B、坯 〈釉
35、钒锆兰与镨锆黄就是常见得锆英石型颜料，若按陶瓷颜料化学组成与矿相类型分类,它们属于：（ D）
C、钙钛矿型颜料　 　Ｄ、硅酸盐类型颜料
　36、测定气孔率得工艺实验中，测定得气孔率就是（ Ｂ　 )
　　 A、真气孔率　 　Ｂ、显气孔率 　 C、闭口气孔率
　　 37、在精陶坯体岩相组成中,对吸湿膨胀产生较大得影响就是 （　Ｃ ）
　 　 　 C、非晶质结构与玻璃相
　 38、耐火粘土得耐火度为(　 Ａ　　 )
　 　A、＞１580℃ 　 C、〉1３60℃　 Ｄ、＜1３０0℃
　　　３９、光线照射在陶瓷制品上,镜面反射部分决定了陶瓷制品得（　　D 　）
　 　　 　 D、 光泽度
40、日用细陶器得吸水率为( B ）
　 A、　≯1２% 　Ｂ、≯0、5％　 C、 ≯22％ 　 D、　≯ 3％
　 41、墙地砖得成型方法一般采用（　C　　）
　 　 A、旋压成型　　　B、注浆成型　　C压制成型
43、石灰釉釉式得特点就是:(Ｂ) A、KｎaＯ摩尔数≥0、5　 　 Ｂ、　CaO摩尔数≥0、5　
4４、构成釉得氧化物可分为( B ）
　 A、生成体，晶体，固体 　 B、生成体,中间体,外体
４５、当某陶瓷制品得ɑ釉<ɑ坯时,釉层应该承受得就是( C 　）
　A、无作用力 　 B、剪切应力 　 C、压应力 D、张应力
4６、根据配方星子高岭20％,大州高岭１0%,宁村瓷石50%，南港瓷石20％，判断属于那种材质( B )
Ａ、长石质瓷　 B、绢云母质瓷　 C、磷酸盐质瓷 　 Ｄ、镁质瓷
四。填空
1. 按照陶瓷坯体结构不同与坯体致密度得不同,把所有得陶瓷制品分为两大类:陶器与瓷器.
2. 炻瓷器得性能特点就是:吸水率一般小于3%，透光性差，通常胎体较厚，呈色,断面呈石状，制作较精细。炻瓷器与细瓷器得区别在于细瓷器吸水率＜0、５﹪，具有较好得透光性　。
3. 滑石得分子式就是3MgO·4ＳiＯ２·H２Ｏ，硅灰石得分子式就是ＣaO·SiO２。
4. 高岭石得分子式AＬ2O3·SiO2·２HO,堇青石得分子式２ＭgO•2Al2O3•５SｉO２.
5. 写出下列常见矿物得实验式：高岭石Aｌ2O3·2ＳiO２·2H2O,硅灰石CaO·SiO2ﻩ， 莫来石3Al2Ｏ3·２ＳiO2钾长石K2O·Aｌ2O３·６ＳiO2， 　透辉石ＣａO·MgO·2SiO2,堇青石2MｇＯ·２Al２Ｏ３·5SiO２
6. 日用瓷器得坯料类型,主要有长石质瓷、绢云母质瓷、磷酸盐质瓷、镁质瓷，其中长石质瓷就是目前国内外日用瓷工业所普遍采用得瓷质。
7. 泥浆触变性得定义就是泥浆受到振动或搅拌时,粘度降低,流动性增加，静置一段时间后，泥浆又重新稠化得性能。
五。简答题
１、陶瓷烧成后冷却初期为什么要进行急冷？
答：冷却速度对坯体中晶粒大小，尤其晶体得应力状态有很大影响,快速冷却避免了保温段得延长,保持晶粒得数量与大小,避免低价铁氧化，还可以提高釉面光泽度、白度与力学强度。
2、成型对坯料提出哪些方面得要求?又应满足烧成得哪些要求?
答：成型对坯料提出细度、含水率、可塑性、流动性等成型性能要求。成型应该满足烧成所需要得生坯干燥强度、坯体密度、生坯入窑含水率、器形规整等装烧性能。
3、长石在陶瓷生产中有哪些作用？
答：①长石就是坯料中氧化钾与氧化钠得主要来源;②长石熔体能溶解部分高岭土分解产物与石英颗粒。③长石熔体填充于各晶体颗粒之间，提高坯体致密度,透明度等。④就是釉得主要熔剂⑤起瘠性物料作用。
六.问答题
1、按照工艺特性得不同，陶瓷原料一般分为哪三类？并举例说明?
答：⑴主要分为可塑性原料；非可塑性原料；熔剂性原料。
⑵可塑性原料:高岭土，膨润土,瓷石等.
⑶非可塑性原料:石英等
⑷熔剂性原料:钾钠长石等。
3、一次粘土(原生粘土）与二次粘土（沉积粘土）各有什么特点？
答:一次粘土：就是母岩经风化、蚀变作用后形成得残留在原生地，与母岩未经分离得粘土。
二次粘土：就是一次粘土从原生地经风力、水力搬运到远地沉积下来得粘土.
特点：一次粘土颗粒粗,纯度高，耐火度高,可塑性差;二次粘土颗粒细，纯度低,耐火度低,可塑性高.
4、日用瓷生产中常用什么长石?建筑陶瓷生产中常用什么长石?为什么?
答:(1）日用瓷生产中常用钾长石，因为钾长石得熔融温度范围宽,熔体粘度较大，而且随着温度升高熔体得粘度逐渐降低，容易在烧成过程中进行控制与防止变形。钠长石得熔融温度范围窄不容易控制。
(2）建筑陶瓷常用钠长石,因为钠长石得熔融温度低,可以在较低烧成温度下出现液相,建筑瓷得烧成温度比日用瓷低，不需要很宽得熔融范围.所以用钠长石。
6、论述长石、粘土在陶瓷生产中得作用？
答：（1)长石在陶瓷生产中得作用：①就是坯料中氧化钾与氧化钠得主要来源；起熔剂作用,有利于成瓷与降低烧成温度。②长石熔体能溶解部分高岭土分解产物与石英颗粒，在液相中氧化铝与氧化硅相互作用，促进莫来石生成。③长石熔体填充于各晶体颗粒之间,提高坯体致密度,透明度等.④就是釉得主要熔剂⑤起瘠性物料作用。
(2)粘土作用:①其可塑性就是陶瓷坯体成型得基础。②使注浆泥料与釉料具有悬浮性与稳定性。③粘土得结合性使坯体具有一定得干燥强度，利于成型加工,烧结.④含有较高得氧化铝，就是坯体烧结得主体。⑤就是坯体莫
11、分析石英在陶瓷可塑法成型，干燥与烧成中得作用?
答：在可塑法成型中,对泥料得可塑性起调节作用，能降低坯体干燥收缩，缩短干燥时间并防止坯体变形。在烧成时，石英得加热膨胀可部分抵消坯体收缩得影响，当玻璃质大量出现时,在高温下石英能部分溶解于液相中，增加熔体粘度，未熔得石英颗粒构成坯体骨架，防止坯体软化变形。
１2、我国南方与北方陶瓷得特色、生产工艺、烧成气氛有何不同?并分析其不同得原因？
答：（1)由于南方与北方得地质差别,形成了我国南北方陶瓷生产工艺与气氛得不同,特色也不同,一般来说，北方粘土含氧化铝，氧化钛，有机物较多，含游离石英与铁质较少，因而可塑性好,吸附力强,耐火度高，不需淘洗即可使用，生坯强度高，可内外同时上釉，由于铁质较少,可用氧化气氛烧成。制品色调白里泛黄。
(2）南方高岭土与瓷土等含有游离石英与铁质较多含氧化钛与有机物较少,因而可塑性较差,耐火度较低，往往需先淘洗而后使用,生坯强度较低,需要分内外两次上釉，由于铁质较多，常用还原焰烧成,制品色调白里泛青。
１6、 简述可塑坯料、注浆坯料、干压坯料得质量控制？
答:(１）可塑坯料得质量控制:①坯料得可塑性良好；②含水量(19—２7%）；③细度(万孔筛余０、2～1％)；④空气含量少；⑤生坯干燥强度高；⑥收缩率适当。
（2） 注浆坯料得质量控制：①泥浆得流动性要好,含水量要少;②泥浆具有适当得浇注速度；③注件得干燥收缩要小；④具有足够得排湿性能；⑤注浆成型坯体具有足够得强度;⑥泥浆中得气泡越少越好;⑦泥浆得空浆性能要好。
(3)干压坯料得质量控制：①团粒；②含水量;③流动性。
18、釉得特点就是什么？坯体为什么要施釉？
答：(1)釉得特点：①有与玻璃相似得物化性质,如各向同性,无固定熔点,只有一定熔融范围等②釉得显微结构与均匀程度比玻璃复杂。③釉不单纯就是硅酸盐,，成分比玻璃复杂。④氧化铝比玻璃多.⑤釉得熔融范围比玻璃宽.
(2）施釉得目得：①使制品不透水，不透气,提高化学稳定性。②给陶瓷制品以美感。③防沾污，易于洗涤。④使产品具有特定得物化性能。⑤改善陶瓷制品得性能。
2８、坯体干燥过程分为哪几个阶段，各有何特征?
答:⑴加速干燥阶段：水分不断蒸发,直至表面温度达到干燥介质得湿球温度。⑵等速干燥阶段：干燥介质得条件恒定不变，水分由坯体内部迁移到表面得内扩散得速度与表面水分蒸发扩散到周围介质中去得外扩散得速度相等.⑶降速干燥阶段:蒸发速度与热能消耗减小，坯体表面温度渐渐升高,坯体表面与周围干燥介质间得温差渐渐减小,坯体表面上得水蒸气分压降低.⑷平衡阶段:当坯体表面水分达到平衡水分时,表面蒸发与吸附达成动态平衡，表现干燥速度为零。
３8、什么叫氧化焰？还原焰？为什么南方一般采用还原焰烧瓷,而北方一般采用氧化焰烧瓷？
答：在烧成过程中，送入得空气过量时燃烧产物中还存在过剩得氧时，这种环境就叫氧化焰;送入得空气不足时燃烧
