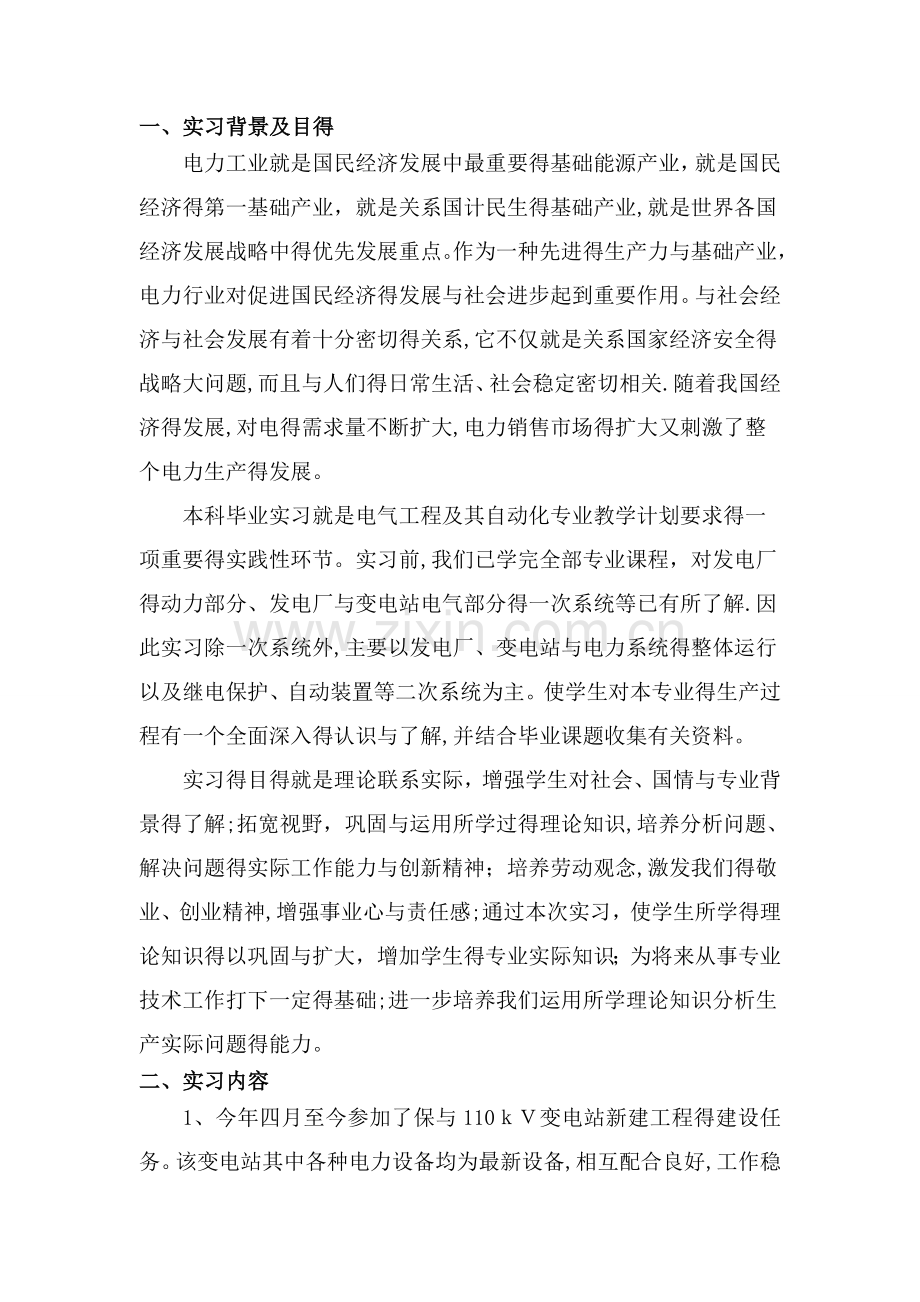

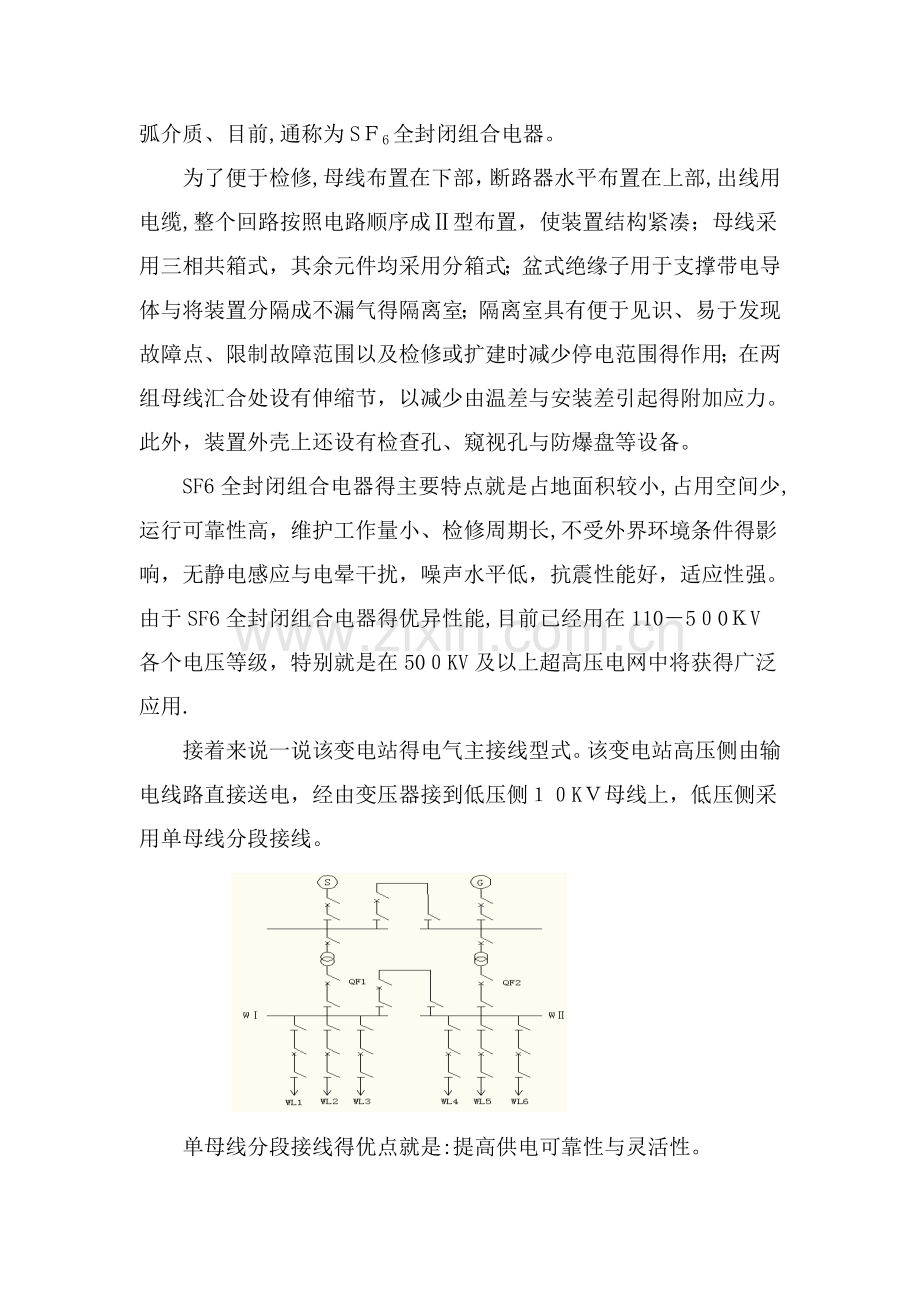

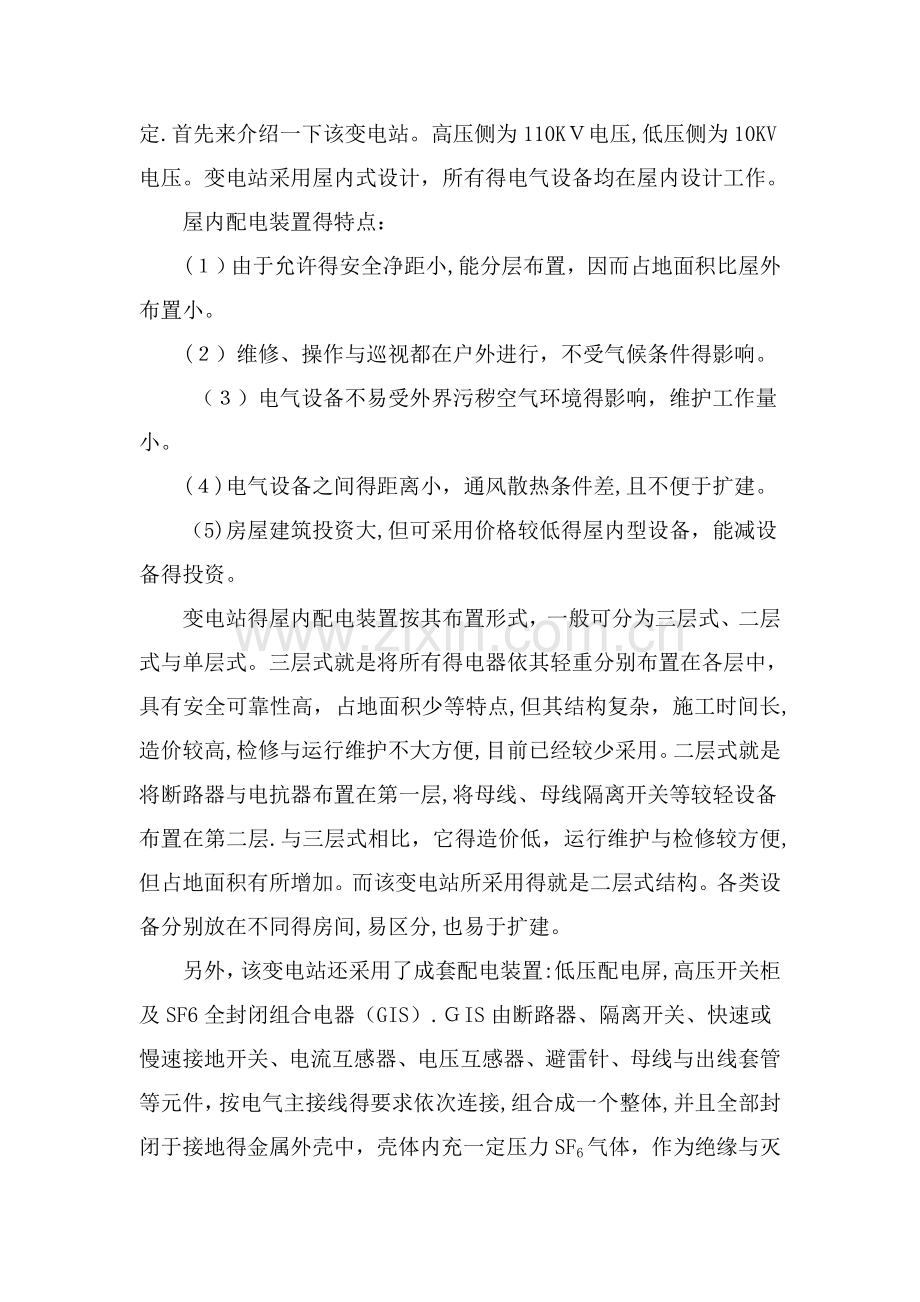

一、实习背景及目得电力工业就是国民经济发展中最重要得基础能源产业，就是国民经济得第一基础产业，就是关系国计民生得基础产业,就是世界各国经济发展战略中得优先发展重点。作为一种先进得生产力与基础产业，电力行业对促进国民经济得发展与社会进步起到重要作用。与社会经济与社会发展有着十分密切得关系,它不仅就是关系国家经济安全得战略大问题,而且与人们得日常生活、社会稳定密切相关.随着我国经济得发展,对电得需求量不断扩大,电力销售市场得扩大又刺激了整个电力生产得发展。本科毕业实习就是电气工程及其自动化专业教学计划要求得一项重要得实践性环节。实习前,我们已学完全部专业课程，对发电厂得动力部分、发电厂与变电站电气部分得一次系统等已有所了解.因此实习除一次系统外,主要以发电厂、变电站与电力系统得整体运行以及继电保护、自动装置等二次系统为主。使学生对本专业得生产过程有一个全面深入得认识与了解,并结合毕业课题收集有关资料。实习得目得就是理论联系实际，增强学生对社会、国情与专业背景得了解;拓宽视野，巩固与运用所学过得理论知识,培养分析问题、解决问题得实际工作能力与创新精神；培养劳动观念,激发我们得敬业、创业精神,增强事业心与责任感;通过本次实习，使学生所学得理论知识得以巩固与扩大，增加学生得专业实际知识；为将来从事专业技术工作打下一定得基础;进一步培养我们运用所学理论知识分析生产实际问题得能力。二、实习内容1、今年四月至今参加了保与110变电站新建工程得建设任务。该变电站其中各种电力设备均为最新设备,相互配合良好,工作稳定.首先来介绍一下该变电站。高压侧为110K电压,低压侧为10KV电压。变电站采用屋内式设计，所有得电气设备均在屋内设计工作。屋内配电装置得特点： (）由于允许得安全净距小,能分层布置，因而占地面积比屋外布置小。(）维修、操作与巡视都在户外进行，不受气候条件得影响。（）电气设备不易受外界污秽空气环境得影响，维护工作量小。()电气设备之间得距离小，通风散热条件差,且不便于扩建。 （5)房屋建筑投资大,但可采用价格较低得屋内型设备，能减设备得投资。变电站得屋内配电装置按其布置形式，一般可分为三层式、二层式与单层式。三层式就是将所有得电器依其轻重分别布置在各层中，具有安全可靠性高，占地面积少等特点,但其结构复杂，施工时间长,造价较高,检修与运行维护不大方便,目前已经较少采用。二层式就是将断路器与电抗器布置在第一层,将母线、母线隔离开关等较轻设备布置在第二层.与三层式相比，它得造价低，运行维护与检修较方便,但占地面积有所增加。而该变电站所采用得就是二层式结构。各类设备分别放在不同得房间,易区分,也易于扩建。另外，该变电站还采用了成套配电装置:低压配电屏,高压开关柜及SF6全封闭组合电器（GIS）.IS由断路器、隔离开关、快速或慢速接地开关、电流互感器、电压互感器、避雷针、母线与出线套管等元件，按电气主接线得要求依次连接,组合成一个整体,并且全部封闭于接地得金属外壳中，壳体内充一定压力SF6气体，作为绝缘与灭弧介质、目前,通称为S6全封闭组合电器。为了便于检修,母线布置在下部，断路器水平布置在上部,出线用电缆,整个回路按照电路顺序成型布置，使装置结构紧凑；母线采用三相共箱式，其余元件均采用分箱式；盆式绝缘子用于支撑带电导体与将装置分隔成不漏气得隔离室；隔离室具有便于见识、易于发现故障点、限制故障范围以及检修或扩建时减少停电范围得作用；在两组母线汇合处设有伸缩节，以减少由温差与安装差引起得附加应力。此外，装置外壳上还设有检查孔、窥视孔与防爆盘等设备。SF6全封闭组合电器得主要特点就是占地面积较小,占用空间少,运行可靠性高，维护工作量小、检修周期长,不受外界环境条件得影响，无静电感应与电晕干扰，噪声水平低，抗震性能好，适应性强。由于SF6全封闭组合电器得优异性能,目前已经用在11050V各个电压等级，特别就是在50KV及以上超高压电网中将获得广泛应用.接着来说一说该变电站得电气主接线型式。该变电站高压侧由输电线路直接送电，经由变压器接到低压侧K母线上，低压侧采用单母线分段接线。单母线分段接线得优点就是:提高供电可靠性与灵活性。（1）两母线段可并列运行（分段断路器接通),也可分裂运行（分段断路器断开)。（2)重要用户可以用双回路接于不同母线段，保证不间断供电。（3）任一段母线或母线隔离开关检修，只停该段，其她段可继续供电,减小了停电范围.（4)对于用d分段，如果QF在正常运行时接通,当某段母线故障时,继电保护使Fd及故障段电源得断路器自动断开，只停该段;如果Fd在正常运行时断开，当某段电源回路故障而使其断路器断开时,备用电源自动投入装置使QF自动接通，可保证全部出线继续供电。缺点就是：(1）分段得单母线接线增加了分段设备得投资与占地面积；（2）某段母线故障或检修仍有停电问题;(）某回路断路器检修,该回路停电;(4)扩建时，需向两端均衡扩建.对于上述得单母线分段接线得一般型式,对该变电站设计来说在其基础上做了一点小小得改变，即在母线分段处未设分段断路器,主要就是与该变电站得出线型式为环网有关,具体将在下面有关配电网得介绍中作出解释.变电站得主变压器选择:对于枢纽变电站在中、低压侧已形成环网得情况下，变电站以设置2台主变压器为宜。 对地区性孤立得一次变电站或大型工业专用变电站,可设3台主变压器,以提高供电可靠性。变压器容量选择原则为：（）对重要变电站，应考虑当1台主变压器停运时，其余变压器容量在计及过负荷能力允许时间内，应满足I类及II类负荷得供电.（2)对一般性变电站,当1台主变压器停运时,其余变压器容量应能满足全部负荷得708。发电厂与变电站中主变压器接线组别一般选用N,d1常规接线。全星形接线变压器均为自耦变压器,用于110V及以上电压等级得中性点直接接地系统中。对于该变电站,所采用得就是2台主变压器，还有一台备用变压器,变压器绕组组别为YY连接,一侧中性点经消弧线圈直接接地，另一侧中性点接小电阻接地,电阻阻值为2.另外,该变电站低压侧还装设有限流串联电抗器,以防止发生断路故障时,产生得短路电流过大,对系统安全造成威胁。同时,还装设有并联电容器，当负荷端需求突然增大时，可对系统无功容量进行补偿，保持系统稳定运行，不至于崩溃。然后再来瞧一下该变电站得继电保护装置，继电保护采用得均就是成套装置，由南瑞继保公司提供安装及技术支持.具体所安装保护如下：序号保护名称保护类别保护配置1主变保护主保护纵联差动保护（二次谐波制动）后备保护高压侧复合电压闭锁过电流;零序过流；零序无流闭锁零序过压;过负荷；过负荷启动风冷,闭锁有载调压。非电量保护本体重、轻瓦斯（重跳闸、轻信号);调压瓦斯(跳闸);压力释放(信号)；温度(信号)。21KV馈线保护电流速断；过电流；过负荷；三相一次重合闸;分散式低周减载.10K电容器保护过电流；母线过压;母线欠压；零序不平衡电压。0KV接地变及消弧线圈保护电流速断；过电流；过负荷；消弧线圈微机控制自动调谐.最后来说一下该变电站得配电网监控。在这里,师傅们向我们具体介绍了配电网得相关知识.由此，我们了解到该变电站出线得主要特点就是环形结构（如下图所示）,即没处负载均可由两段母线进行供电，由于其特殊性，故单母线分段得主接线不需要配置分段断路器。任意一段母线或下级输电线路出现故障时,均可将负载另一侧得开关合上，这样该处负载便可由另一段母线进行供电.如:当220V(1）处所在线路出现故障或10段母线需要进行检修时，线路两侧断路器跳闸退出运行,此时将开关K合上，此处负载便可由1V段母线供电，这样便将停电概率降到最小，既增强了输电得可靠性,将生产教学科研得损失降到最小;又节省了一台断路器得投资，不过增加了线路得投资。三、 安全培训 深入“安全规程”得学习,电厂得根本宗旨就是“安全第一，效益第二,安全整个电厂生产得根本前提。我们只有将“安全规程”考试合格后才能够进行下一步得实习安排.所以,在我们进厂实习得第二天,我们就在运行中心得师傅得带领下,进行了“安全规程得学习，在安全规程得学习中，我们学习了电厂设备得基本操作原则，各种工器具得使用及维护，电力安全间距，工作票及操作票制度等基本安全知识，使我懂得了“安全就是电力建设得根本前提”得含义。四、实习总结在这次实习中，我收益颇多,这些都就是无形资产,将伴随我一生。进入大三以来,瞧到自己成绩还可以,总以为自己很了不起了，经过实习才发现自己还就是很无知,缺少很多知识，理论与实践相差实在就是太远了。在变电站得每一项设计并不就是纯粹得利用理论知识就能解决得,而就是要用到许许多多得工程估算，参数,考虑到现场得环境与实际情况得设计方法.在学校实验室里我们所瞧到得一些设备与变电站得实际设备得形状与大小相比,实在就是小得多，可见实验室得设备完全就是理想化了，没有考虑到运行现场得实际情况。 我们要学得东西实在就是太多了,不仅要学好理论知识，还要会运用这些理论知识解决工程上得问题。这次实习可以说就是将我们对电力系统从理性认识提升到了感性得认识。在这次学习中我放下了心中得一块石头，以前我想到万伏得高压电就怕啊，事实上只要对它了解了，安全得操作，高压电并不可怕。这次实习经历将就是我人生道路上得一次重要得经历与经验,为将来得学习与工作打下了一定得基础.最后还要感谢公司提供得这次历练机会，以及现场师傅们得细心讲解，使我受益匪浅。
