回弹法检测砌筑砂浆强度作业指导书(带例题版).doc

XXXXXXXXX
作 业 指 导 书
第 1 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
1、适用范围
砂浆回弹法就是采用砂浆回弹仪检测墙体、柱中砂浆表面得硬度，根据回弹值与碳化深度推定其强度得方法；主要用于检测烧结普通砖与烧结多孔砖墙体中得砂浆强度及砂浆强度均匀性检查。不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆得强度。对砌筑砂浆得现场检测，除应执行本《作业指导书》外，尚应符合国家现行得有关强制性标准得规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%得酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值与碳化深度两项指标换算砂浆强度。
2、检测目得
对新建砌体工程检测及推定砌筑砂浆得强度；当遇到下列情况之一时，应按本规定检测与推定砌筑砂浆得强度：
2、1、砌体结构没有砂浆试块；
2、2、砂浆试块缺乏代表性或试件数量不足；
2、3、砂浆试块得试验结果有怀疑或争议；
2、4、砂浆试块得试验结果，不能满足设计要求，需要确定砌体砂浆得抗压强度；
2、5、发生工程事故或对施工质量有怀疑与争议，需要进一步分析砌筑砂浆与砌体强度。
XXXXXXXXX

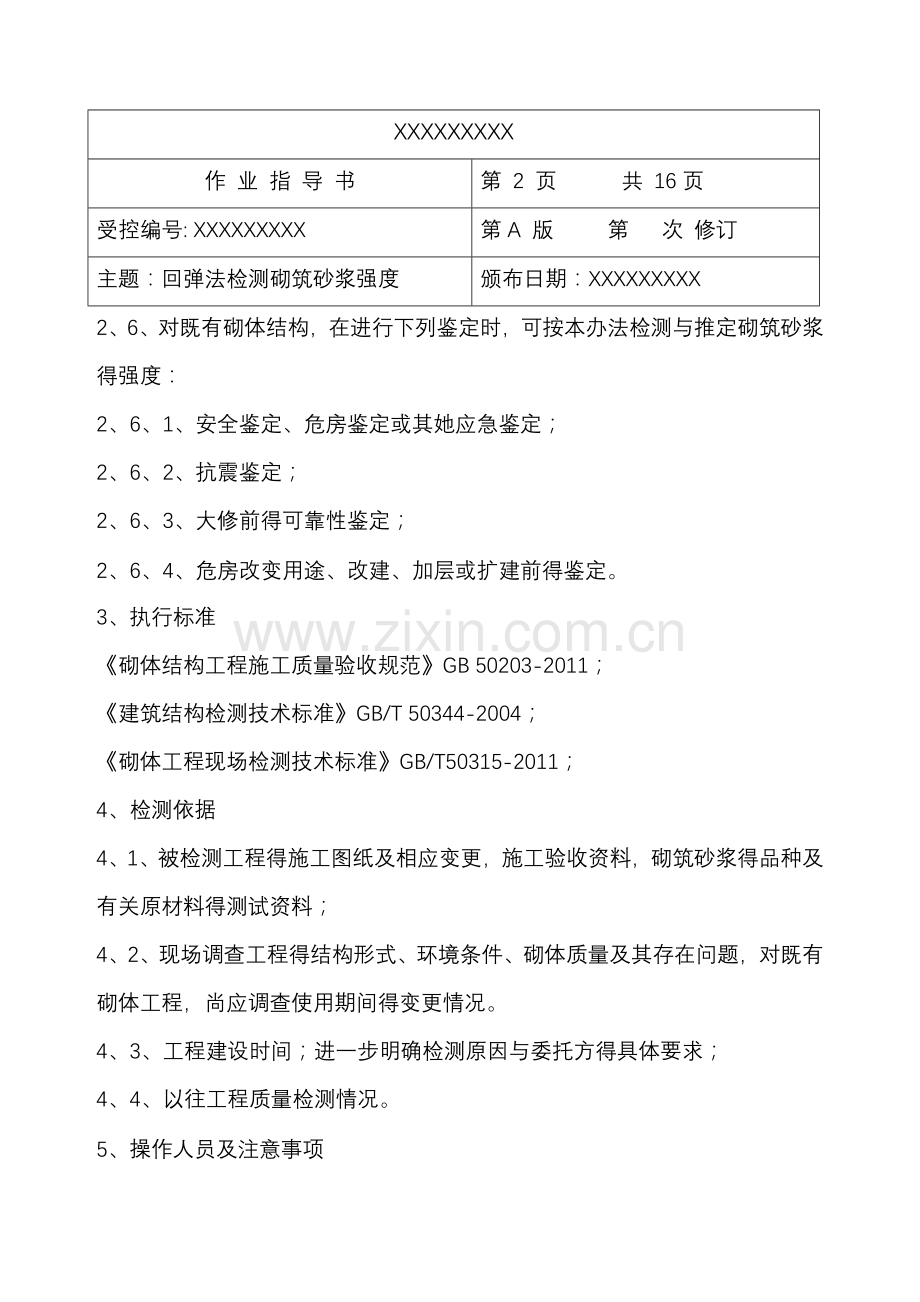

作 业 指 导 书
第 2 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
2、6、对既有砌体结构，在进行下列鉴定时，可按本办法检测与推定砌筑砂浆得强度：
2、6、1、安全鉴定、危房鉴定或其她应急鉴定；
2、6、2、抗震鉴定；
2、6、3、大修前得可靠性鉴定；
2、6、4、危房改变用途、改建、加层或扩建前得鉴定。
3、执行标准
《砌体结构工程施工质量验收规范》GB 50203-2011；
《建筑结构检测技术标准》GB/T 50344-2004；
《砌体工程现场检测技术标准》GB/T50315-2011；
4、检测依据
4、1、被检测工程得施工图纸及相应变更，施工验收资料，砌筑砂浆得品种及有关原材料得测试资料；
4、2、现场调查工程得结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间得变更情况。
4、3、工程建设时间；进一步明确检测原因与委托方得具体要求；
4、4、以往工程质量检测情况。
5、操作人员及注意事项
XXXXXXXXX
作 业 指 导 书
第 3 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX

5、1、凡使用回弹仪进行工程检测得人员，均应经专门培训合格后方可进行检测。
5、2、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
5、3、检测人员在检测过程中要注意安全，戴好安全帽。尤其在检测较高位置得墙体时，必须保证爬梯等辅助工具得稳固安全。
5、4、检测过程要做到文明施测，并应采取避免或减小污染环境得措施。
5、5、现场检测与抽样检测，环境温度与试件（试样）温度均应高于0℃，以免引起检测结果失真。
6、仪器设备
6、1、回弹仪　ＨＴ２0型砂浆回弹仪得主要性能指标如下：
6、1、1、标称冲击动能　 0、196Ｊ（0、02㎏f、m）；
6、1、2、弹击锤冲程　 75㎜；
6、1、3、指针滑块得静摩擦力　 0、5±0、10Ｎ；
6、1、4、弹击杆球面曲率半径SR　 25mm；
6、1、5、回弹仪在钢鉆上率定平均值Rm　 74±２；
6、1、6、外形尺寸　 ￠６０×２８０㎜；
6、1、7、重量　 ≈１㎏；
XXXXXXXXX
作 业 指 导 书
第 4 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
6、1、8、测定范围为 1、0～25MPa。
6、2、浓度1%～2%得酚酞酒精溶液；
6、3、回弹仪得效验及保养
为了保持回弹仪得一致性与稳定性，提高回弹仪测强精度，应对仪器进行定期或不定期效验；
6、3、1、一般性率定效验
回弹仪得率定效验就是在ＧＺ16型钢砧上进行，钢砧应摆放平稳，然后手持回弹仪在钢砧上垂直向下弹击，率定效验得平均回弹值为Rm=74±２。一般性率定效验，可在弹击2000次左右进行一次，对于频繁测试或一次测试工程量大，连续数天检测，则每天用完后或使用前、后都可进行率定。在测试过程中对回弹仪有怀疑时也应在钢砧上率定效验回弹仪。
6、3、2、标准状态得效验
标准状态得效验，通常涉及到回弹仪得装配关系或性能发生变化，需对仪器进行全面检查与调整；有下列情况之一时应进行这种效验：
6、3、2、1、更换零部件引起仪器内部装配尺寸变化（特别就是弹击系统与示值系统得零件更换）；
6、3、2、2、经长期使用（一般为一年左右），仪器零部件得参数与性能发生变化，已不能保证整机技术性能指标；
XXXXXXXXX
作 业 指 导 书
第 5 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
6、3、2、3、发现尾盖上得调整螺栓松动；
6、3、2、4、累计弹测次数超过8000次；
6、3、2、5、仪器经猛烈冲击（如高空摔落）或其她损坏。
6、3、3、仪器得示值系统为保持摩擦力得恒定，指针轴上不允许涂抹油脂，并用测力计检测摩擦力为0、5±0、1N。
7、在检测砌体砌筑砂浆得强度前应具有下列资料
7、1、工程名称、委托单位、建设单位、设计单位、监理单位及施工单位名称；
7、2、工程结构类型，检测部位；
7、3、配置砂浆得原材料资料；
7、4、砂浆品种及设计强度等级与配合比以及砌筑日期；
7、5、环境条件，包括位于地上或地下，有无长期遭受浸水、冻害、高温、腐蚀及其她自然灾害等情况；
7、6、检测原因。
8、测区单元、测区与测点布置
8、1、当检测对象就是整栋建筑物或建筑物得一部分时，应先将其划分为一个或若干个可以独立进行分析得结构单元，每一结构单元，采用对新施工建筑同样得规定，将同一材料品种、同一等级250m3砌体作为一个母体，进行测区与测点得布置，将此母体称作为“检测单元”，所以一个结构单元可以划分为一个
XXXXXXXXX
作 业 指 导 书
第 6 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
或数个检测单元；当仅仅对单个构件（墙片、柱）或不超过250m3得同一材料、同一等级得砌体进行检测时，可将此作为一个检测单元。
8、2、每一检测单元内，不宜少于6个测区，应将单个构件(单片墙体、柱)作为一个测区。当一个检测单元不足6个构件时，应将每个构件作为一个测区。
8、3、每一测区应随机布置若干测点。用砂浆回弹法检测得测点数不应少于5个，测位宜选择在承重墙得可测面上，并避开门窗洞口及预埋件等附近得墙体。墙面上每个测位得面积宜大于0、3m2。
8、4、对既有建筑物或应委托方要求仅对建筑物得部分或个别部位进行检测时，测区与测点数可减少，但一个检测单元得测区数不宜少于3个。
8、5、测点布置应能使测试结果全面、合理反映检测单元得施工质量或其受力性能。
8、6、对有特殊要求得建筑物进行检测时，检测单元、测区及测位得布置可由有关方协商确定。
8、7、在墙体上选定测点，尚应符合下列要求：
8、7、1、所选测点不应位于门、窗洞口处；
8、7、2、测点不应位于补砌得临时施工洞口附近；
8、7、3、应力集中部位得墙体以及墙梁得墙体计算高度范围内；
8、7、4、现场检测时，砌筑砂浆得龄期不应低于28d；原位检测得水平灰缝应
XXXXXXXXX
作 业 指 导 书
第 7 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
处于干燥状态。
8、7、5、墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时，不能选为检测测点。
9、测试步骤
9、1、砌体灰缝被测处平整与否，对回弹值有较大得影响，所以要求用扁砂轮或其她工具进行仔细打磨至平整并除去浮灰。此外，墙体表面得砂浆往往失水较快，强度低，磨掉表面约5mm～10mm后，能够检测出接近墙体核心区得砂浆强度，也减少了碳化因素对砂浆强度得影响。
9、2、每个测位内应均匀布置12个弹击点。计算时采用稳健统计，去掉一个最大值，一个最小值，以10个弹击点得算术平均值作为该测位得有效回弹测试值。选定弹击点应避开砖得边缘、灰缝中得气孔或松动得砂浆。相邻两弹击点得间距不应小于20mm。
9、3、因为在常用砂浆得强度范围内，每个弹击点得回弹值随着连续弹击次数得增加而逐步提高，经第三次弹击后，其提高幅度趋于稳定。如果仅弹击一次，读值不稳，且对低强砂浆，回弹仪往往不起跳。所以要求在每个弹击点上，使用回弹仪连续弹击3次，第1、2次不读数，仅记读第3次回弹值，回弹值读数应估读至1。测试过程中，回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面，且不得移位。
XXXXXXXXX
作 业 指 导 书
第 8 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
9、4、在每一测位内，应选择3处灰缝，并应采用工具在测区表面打凿出直径约10mm得孔洞，其深度应大于砌筑砂浆得碳化深度，应清除孔洞中得粉末与碎屑，不得用水冲洗，然后采用浓度为1％～2%得酚酞酒精溶液滴在空洞内边缘处，当已碳化与未碳化界线清晰时，采用碳化深度测定仪或游标卡尺测量已碳化与未碳化交界面到灰缝表面得垂直距离，测量不应少于2次，读数应精确至0、5mm。
10、数据分析
10、1、从每个测位得12个回弹值中，应分别剔除一个最大值、一个最小值，将余下得10个回弹值计算算术平均值，以R表示，应精确至0、1。
R=
10、2、每个测位得平均碳化深度，应取该测位各次测量值得算术平均值，以d表示，精确至0、5mm。平均碳化深度大于3mm时，取3、0mm。
d=
n-测区碳化深度测量次数
10、3、第i个测区第j个测位得砂浆强度换算值，应根据该测位得平均回弹值与平均碳化深度值，分别按下列公式计算：
XXXXXXXXX
作 业 指 导 书
第 9 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
10、3、1、 d≤1、0mm时：
=13、97*10-5 （10、3-1）
10、3、2、 1、0mm<d<3、0m时：
=4、85*10-4 （10、3-2）
10、3、3、 d≥3、0mm时：
=6、34*10-5 （10、3-3）
式中——第i个测区第j个测位得砂浆强度值(MPa)， 精确至0、1 MPa。
d——第i个测区第j个测位得平均碳化深度(mm)；
R——第i个测区第j个测位得平均回弹值。
注：上述3个按碳化深度整理而成得公式，公式得相关系数均在0、85以上，满足精度要求。
10、4、测区得砂浆抗压强度平均值，应按下式计算：
（10、3-4）
注：回弹法得测位，相当于其她检测方法得测点。由于现场情况得复杂性与人为操作误差，回弹强度与标准立方体砂浆试块抗压强度比较，有时相对误差略大，所以标准指出关于砂浆回弹法得用途：〔主要用于砂浆强度均质性检查
〕，请注意这一点。
XXXXXXXXX
作 业 指 导 书
第 10 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
11、强度推定
11、1、检测数据中得歧离值与统计离群值，应按现行国家标准《数据得统计处理与解释、正态样本离群值得判断与处理》GB/T4883中有关格拉布斯检验法或狄克逊检验法检出与剔除。检出水平a应取0、05，剔除水平a应取0、01。不得随意舍去歧离值，从技术或物理上找到产生离群原因时，应于剔除；未找到技术或物理上原因时，则不应剔除。
11、2、本检测方法，应给出每个测位得检测强度值fij，及每一测区得强度平均值fi，并以测区强度平均值fi作为代表值。
11、3、每一检测单元得强度平均值、标准差与变异系数，应分别按下列公式计算：
￣ = （11、3-1） ￣￣
S= （11、3-2）
= （11、3-3）
式中 -同一检测单元得强度平均值(MPa)，精确至0、1 MPa；当检测砂浆抗压强度时，即为。
-同一检测单元得测区数；
XXXXXXXXX
作 业 指 导 书
第 11 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
-测区得强度代表值(MPa)， 精确至0、1 MPa；当检测砂浆抗压强度时，即为。
  s-同一检测单元，按个测区计算得强度标准差(MPa)， 精确至0、1 MPa；
-同一检测单元得强度变异系数。
11、4、对在建或新建砌体工程，当需推定砌筑砂浆抗压强度值时，可按按下列公式计算：
11、4、1、当测区数n2不小于6时，应取下列公式中得较小值：
=0、91 （11、4-1）
=1、18 （11、4-2）
式中-砌筑砂浆抗压强度推定值(MPa)，精确至0、1 MPa；
-同一检测单元，按测区统计得砂浆抗压强度平均值(MPa)，精确至0、1 MPa；
-同一检测单元，测区砂浆抗压强度最小值(MPa)，精确至0、1 MPa；
11、4、2、当测区数n2小于6时，可按下式计算：
= （11、4-3）
11、5、对既有砌体工程，当需推定砌筑砂浆抗压强度值时，应符合下列要求：11、5、1、按国家标准《砌体工程施工质量验收规范》GB50203-2002及之前实
XXXXXXXXX
作 业 指 导 书
第 12 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
施得砌体工程施工质量验收规范得有关规定修建时，按下列公式计算：
11、5、1、1、当测区数n2不小于6时，应取下列公式中得较小值：
= （11、5-1）
=1、33 （11、5-2）
11、5、1、2、当测区数n2小于6时，可按下式计算：
= （11、5-3）
11、5、2、按《砌体结构工程施工质量验收规范》GB50203-2011得有关规定修建时，可按本办法“11、4“条得规定推定砌筑砂浆强度值。
11、6、当砌筑砂浆强度检测结果小于2、0 MPa或大于15 MPa时，不宜给出具体检测值，可仅给出检测值范围 ﹤2、0 MPa或﹥15 MPa。
-砌筑砂浆抗压强度值(MPa)，精确至0、1 MPa；
11、7、砌筑砂浆强度得推定值，宜相当于被测墙体所用块体作底模得同龄期、同条件养护得砂浆试块强度。
11、8、检测强度得最终计算或推定结果，砌筑砂浆强度应精确至0、1 MPa。
12、检测报告
报告内容包括：
1、 建设单位名称；2、工程名称或单位工程名称；3 、设计单位、施工单位及监理单位名称；4、砂浆设计强度及原材料；5、砌体砌筑日期；6、取样部
XXXXXXXXX
作 业 指 导 书
第 13 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
位（如有必要时列出各测区抽检位置及其强度值）；7、出具报告得单位名称、检测人、计算人、审核人及授权签字人；8、测试及报告日期；9、检查原因及其她需要说明得事项。
13. 原始记录表格（详见附表）
例题1：用回弹法检测某砌体第1测区第3测位得砂浆强度，测得其平均碳化深度为d=2mm，平均回弹值为R=26，计算该测区测位得砂浆强度换算值。（砂浆回弹法）
解：平均碳化深度为d=2mm，在1、0mm<d<3、0m之间由公式：
=4、85*10-4 R3、04 （10、3-2）
= =4、85**=0、000485*20022、53=9、71 MPa
求出砌体第1测区第3测位得砂浆强度换算值=9、71 MPa。
例题2：用回弹法检测某砌体第1测区第3测位得砂浆强度，测得其平均碳化深度为d=3、2mm，平均回弹值为R=32，计算该测区测位得砂浆强度换算值。
解：平均碳化深度为d=3、2mm，d<3、0m；由公式：（10、3-3）
=6、34*10-5 R3、60
==6、34*10-5*=0、0000634*262144=16、62 MPa
求出砌体第1测区第3测位得砂浆强度换算值=16、62 MPa。
XXXXXXXXX
作 业 指 导 书
第 14 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
例题3：用回弹法检测某砌体第1测区第3测位得砂浆强度，测得其平均碳化
深度为d=0、8mm，平均回弹值为R=30，计算该测区测位得砂浆强度换算值。
解：平均碳化深度为d=0、8mm，d<1、0m；由公式：（10、3-1）
=13、97*10-5 R3、57
==13、97*10-5*=0、0001397*187638、9=26、21 MPa
求出砌体第1测区第3测位得砂浆强度换算值=26、21 MPa。
例题4：某新建商业楼为三层砖混结构，±0、000以上4、200m以下墙体，采用MUl0承重多孔黏土砖、M10混合砂浆砌筑，4、200以上墙体采用MUl0承重多孔黏土砖，M7、5混合砂浆砌筑。根据要求，对4、200m以上，7、200m以下（即二层）墙体，作为一个检测单元，抽取6片墙体，凿除墙体粉刷层，对其用回弹法进行砌筑砂浆抗压强度等级推定。（已求得强度换算值见下表）（砂浆回弹法）
测区部位
测区数
f2i1
（MPa）
f2i2
（MPa）
f2i3
（MPa）
f2i4
（MPa）
f2i5
（MPa）
1#墙体
5
8、0
10、2
8、6
7、8
9、2
2#墙体
5
7、3
9、3
8、6
12、0
6、8
3#墙体
5
16、4
15、4
12、4
12、0
11、2
4#墙体
5
9、5
10、2
7、1
10、3
7、6
5#墙体
5
12、4
9、2
16、8
15、2
13、1
6#墙体
5
16、8
15、6
14、3
8、7
10、8
XXXXXXXXX
作 业 指 导 书
第 15 页 共 16页
受控编号: XXXXXXXXX
第A 版 第 次 修订
主题：回弹法检测砌筑砂浆强度
颁布日期：XXXXXXXXX
解：1、已知每片墙体每个测点得砂浆强度值，由公式（10、3-4）分别计算每片墙得砂浆抗压强度平均值：
== （8、0+10、2+8、6+7、8+9、2）=8、76；
=（7、3+9、3+8、6+12、0+6、8）=8、8；
=（16、4+15、4+12、4+12、0+11、2）=13、48；
=（9、5+10、2+7、1+10、3+7、6）=8、94；
=（12、4+9、2+16、8+15、2+13、10）=13、34；
=(16、8+15、6+14、3+8、7+10、8)=13、24；
2、由公式（11、3-1）计算检测单元得强度平均值：
= =（8、76+8、8+13、48+8、94+13、34+13、24）=11、1 MPa
有 = =11、1 MPa；
3、由于就是新建工程，并且检测单元得测区数少于6个，由11、5、1、2、条得规定：当测区数n2小于6时，可按下式计算：
= （11、5-3）
本测区第4#墙体得砂浆抗压强度得最小值=7、1 MPa；
则有 ==7、1 MPa；
求出该测区砌筑砂浆抗压强度等级推定值 =7、1 MPa。
附表 回弹法检测烧结普通砖砌体砂浆抗压强度原始记录 XXXXXXXXX
工程名称

检测日期

检验编号

回弹仪型号

回弹仪编号

率定值

工程部位
测区回弹值
回弹
平均值
平均碳
化深度
换算值
代表值
标准差
代表值
平均值
代表值
最小值

检测人： 记录人：
