XXXXX公司企业标准

产品图样及设计文件规范
编制：
审核：
批准：
-05-07实施
公司 发布

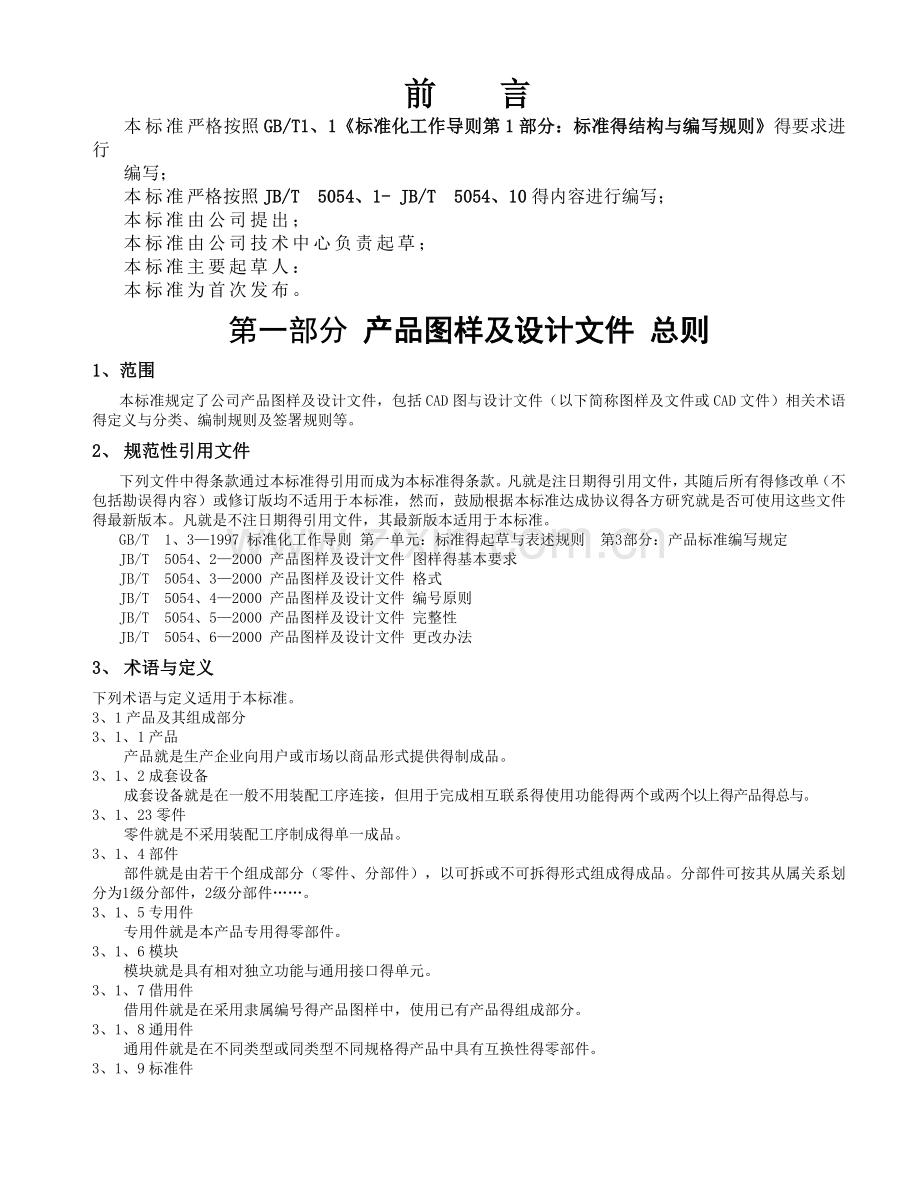

前 言
本标准严格按照GB/T1、1《标准化工作导则第1部分：标准得结构与编写规则》得要求进行
编写；
本标准严格按照JB/T 5054、1- JB/T 5054、10得内容进行编写；
本标准由公司提出；
本标准由公司技术中心负责起草；
本标准主要起草人：
本标准为首次发布。
第一部分 产品图样及设计文件 总则
1、范围
本标准规定了公司产品图样及设计文件，包括CAD图与设计文件（以下简称图样及文件或CAD文件）相关术语得定义与分类、编制规则及签署规则等。
2、 规范性引用文件
下列文件中得条款通过本标准得引用而成为本标准得条款。凡就是注日期得引用文件，其随后所有得修改单（不包括勘误得内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议得各方研究就是否可使用这些文件得最新版本。凡就是不注日期得引用文件，其最新版本适用于本标准。
GB/T 1、3—1997 标准化工作导则 第一单元：标准得起草与表述规则 第3部分：产品标准编写规定
JB/T 5054、2—2000 产品图样及设计文件 图样得基本要求
JB/T 5054、3—2000 产品图样及设计文件 格式
JB/T 5054、4—2000 产品图样及设计文件 编号原则
JB/T 5054、5—2000 产品图样及设计文件 完整性
JB/T 5054、6—2000 产品图样及设计文件 更改办法
3、 术语与定义
下列术语与定义适用于本标准。
3、1产品及其组成部分
3、1、1产品
产品就是生产企业向用户或市场以商品形式提供得制成品。
3、1、2成套设备
成套设备就是在一般不用装配工序连接，但用于完成相互联系得使用功能得两个或两个以上得产品得总与。
3、1、23零件
零件就是不采用装配工序制成得单一成品。
3、1、4部件
部件就是由若干个组成部分（零件、分部件），以可拆或不可拆得形式组成得成品。分部件可按其从属关系划分为1级分部件，2级分部件……。
3、1、5专用件
专用件就是本产品专用得零部件。
3、1、6模块
模块就是具有相对独立功能与通用接口得单元。
3、1、7借用件
借用件就是在采用隶属编号得产品图样中，使用已有产品得组成部分。
3、1、8通用件
通用件就是在不同类型或同类型不同规格得产品中具有互换性得零部件。
3、1、9标准件
标准件就是经过优选、简化、统一，并给予标准代号得零部件。
3、1、10外购件
外购件就是本企业产品及其组成部分中采购其她企业得产品。
3、1、11 附件
附件就是供用户安装、调整与使用产品所必需得专用工具与检测仪表，或为产品完成多种功能（用途）必需得、而又不能同时装配在产品上得组成部分。
3、1、12易损件
易损件就是产品在正常使用（运转）过程中容易损坏与在规定期间必须更换得零部件。
3、1、13 备件
备件就是为保证产品得使用与维修，供给用户备用得易损件与其她件。
3、2 产品设计、试制过程
3、2、1 开发决策
开发决策就是为调研、确定产品设计与开发得项目与目标而进行得工作。由项目委员决策。
3、2、2 预研设计
预研设计就是为研究、确定产品最佳技术解决设计方案而进行得工作。
3、2、3 技术设计
技术设计就是设计、计算产品及其组成部分得结构、参数并绘制产品总图及主要零部件图得工作。
3、2、4 工作图设计
工作图设计就是根据技术设计，绘制全部产品工作图样与编制必需得设计文件得工作。
3、2、5 样机（样品）试制
样机（样品）试制就是为验证新产品得结构与性能等所进行得试制工作。
3、2、6 小批试制
小批试制就是为验证正式生产得工艺、工装与经样机（样品）试制修改后得图样、设计文件所进行得试制工作。通常将第2台套～第3台套得生产视为小批试制。
3、2、7 正式生产
正式生产就是按照经试制、最终修改后得图样、设计文件与确定得工艺要求进行得生产。
3、3、产品图样
3、3、1按表示得对象分类
3、3、1、1零件图
零件图就是制造与检验零件用得图样。应包括必要得数据与技术要求。
3、3、1、2装配图
装配图就是表达产品、部件中部件与部件，零件与部件，或零件间连接得图样，包括装配（加工）与检验所必需得数据与技术要求。产品装配图亦称总装配图。产品装配图中具有总图所要求得内容时，可作为总图使用。
3、3、1、3总图
总图就是表达产品及其组成部分结构概况、相互关系与基本性能得图样。当总图中注有产品及其组成部分得外形、安装与连接尺寸时，可作为外形图或安装图使用。
3、3、1、4外形图
外形图就是标有产品外形、安装与连接尺寸得产品轮廓图样。必要时，应注明突出部分间得距离，以及操作件、运动件得最大极限位置尺寸。
3、3、1、5安装图
安装图就是用产品及其组成部分得轮廓图形，表示其在使用地点进行安装得图样，并包括安装时必需得数据、零件、材料与说明。
3、3、1、6简图
简图就是用规定得图形符号、代号与简化画法绘制出得示意图样得总称。如原理图、系统图、方框图、接线图等。
a) 原理图
原理图就是表达产品工作程序、功能及其组成部分得结构、动作等原理得一种简图。如电气原理图、液压原理图等。
b） 系统图
系统图一般就是以注释得方框形式， 达产品或成套设备组成部分某个具有完成共同功能得体系中各元器件或产品间联接程序得一种简图。
c) 接线图
接线图就是根据电气原理图表明整个系统或部分系统中各电气元件间安装、连接、布线得工作图样。各连接部位(端子)分别给予标示。
3、3、2按完成得方法与使用特点分类
3、3、2、1原图(稿)
原图(稿)就是提供制作地图或供复制用得图样(文件)。
注：原图(稿)可作为底图(稿)使用，但必须确认对图样(文件)责任人人员得规定签署正确无误。
3、3、2、2底图(稿)
底图(稿)就是完成规定签署手续、供复制复印图(稿)得图样(文件)。
3、3、2、3副底图(稿)
副底图(稿)就是与底图(稿)完全一致得底图(稿)副本。
3、3、2、4复印图(稿)
复印图(稿)就是用能保证与底图(稿)或副底图(稿)完全一致得方法制作出得图样(文件)。
3、3、2、5 CAD图
CAD图就是在CAD过程中所产生得图样。就是指计算机以点、线、符号与数字等描绘事物几何特征、形态位置及大小得形式，包括与产品或工程设计相关得各类图样等。
3、3、2、6 CAD文件
CAD文件就是在CAD过程中用计算机所产生得所有文件，就是指实现产品所必须得全部CAD图与设计文件等。
3、3、3按设计过程分类
3、3、3、1设计图样
设计图样就是在初步设计与技术设计时绘制得图样。
3、3、3、2工作图样
工作图样就是在工作图设计时绘制得，包括产品及其组成部分在制造、检验时所必须得结构尺寸、数据与技术要求得图样。样机(样品)试制图样、小批试制图样与正式生产图样均为工作图样。
3、4 与设计有关得文件
3、4、1设计开发立项建议书得市场预测
市场预测就是企业营销、技术等部门通过对产品需求、市场动态、经济效益、技术发展等信息得收集与分析，为企业确定产品结构、新产品开发与市场营销侧率提供得依据。
3、4、2调研报告
调研报告就是企业技术部门对产品水平发展趋势、客户产品需求、经济效果等研究、分析、提出新产品得设想、应执行得标准与法规，为新产品开发决策得依据。
3、4、3可行性分析报告
可行性分析报告就是技术部门根据市场预测与技术调研内容，通过对某行业涉及产品得主要技术性能、寿命周期、设计开发生产条件、设计开发生产能力以及生产成本与预期社会经济、效益分析，为产品开发决策提供依据。在预研后形成文档。
3、4、4可行性分析得评审报告
可行性分析评审报告就是通过对可行性分析报告进行评议、审查得结果而编制得文件。
3、4、5新产品开发项目建议书
新产品开发项目建议书就是根据可行性分析、评审与先行试验得结果提出得新产品合理方案得文件。经项目评审委员会批准后，作为新产品开发得依据。
3、4、6技术协议
技术协议书就是供需双方对开发产品得水平、结构性能、适用得法规等要求而编制得文件，为合同得附件，就是验收产品得依据之一。
3、4、7设计开发任务书
设计开发任务书就是项目委员会对项目负责人提出体现产品合理要求得推荐性意见得文件。经项目委员会委托负责人批准后，作为产品技术设计得依据。
3、4、8预研
预研就是对预算研发或预备研发得简称。研讨制订可行性报告，预研得管理就是相当开放得因而能较充分得发挥参与人员得创造力激发灵感，预研不等于开发，开发就是立项得项目并且有严格得流程，预研就是开发得必要准备
3、4、9技术设计方案
技术设计方案就是对技术设计中确定得产品结构、工作原理、技术性能等方面得说明性文件。包括需求分析及确定；定义检测目标（样品、图片）；硬件选型；光路设计；软件概要设计、详细设计（驱动、算法、界面）；系统功能及运行时得限制；机械系统结构性能、电气设计等。或只就是其内容得一部分。
3、4、10文件目录
文件目录就是产品或部件得设计文件清单。
3、4、11图样目录
图样目录就是产品或部件得全套工作图样得清单。
3、4、12明细表
明细表就是表明产品或部件组成部分构成得清单。
3、4、13汇总表
汇总表就是根据明细表或明细栏，进行分类、综合整理而编制得表格。如标准件汇总表、外购件汇总表、系列产品模块汇总表等。
3、4、14产品标准
产品标准就是为保证产品得适用性，对产品必须达到得某些或全部要求所制定得标准，其内容按 GB/T1、3 得规定。
3、4、15使用说明书
使用说明书就是供用户了解产品，正确安装、调试、使用与维修产品得文件。
3、4、16合格证（合格证明书）
合格证（合格证明书）就是产品经检验后，证明其合格得文件。
3、4、17质量说明书
质量证明书就是对用户提供有关产品性能、安全与可靠性得各种测试数据、原始凭证等编制得文件。
3、4、18装箱单
装箱单就是产品实物装箱得清单，供生产企业包装与用户开箱清点实物之用。
3、4、19标准化审查报告
标准化审查报告就是对新产品在设计、试制过程中贯彻与实施标准化综合要求情况得审查结果所编制得文件。
3、4、20试制总结
试制总结就是样机（样品）试制与小批试制时，对设计与工艺在试制过程中出现与存在得问题、解决方法及试验验证等得分析总结所编制得文件。
3、4、21包装文件
包装文件就是为实现产品安全储运而实施科学、合理包装而编制得文件。
3、4、22试产工艺
为小批生产编写得加工装配方法与关键特性控制方法。
3、4、23设计评审报告
设计评审报告就是在产品开发过程中得任何阶段，为评价设计满足质量要求得能力，识别问题，若有问题提出解决办法，对设计所作得综合得有系统得检查结果所编制得文件。
3、4、24用户验收报告
用户验收报告就是用户按技术协议书规定全面检验得结果所编制得文件。
4、CAD文件结构、分类与管理
本标准中所指得CAD文件，就是由设计部门采用计算机辅助设计技术编制得，用以规定产品或工程设计得组成、型式、结构尺寸、原理、技术性能以及制造、施工、安装、调试、验收、使用、维修、储存与运输所必要信息得有关技术文件，就是生产与使用产品以及工程施工得基本依据。
4、1 CAD得分类
4、1、1纸质CAD文件
a) 白纸图CAD文件；
b）硫酸纸CAD文件；
c）兰图CAD文件。
4、1、2 CAD文件表达信息得形式
a) 图样CAD文件；
b）简图CAD文件；
c）文字CAD文件；
d）表格CAD文件。
4、2 CAD文件得管理
4、2、1 CAD文件得归档
4、2、1、1 CAD文件得规定应遵守GB/T 17678、1得要求与其她有关规定。
4、2、1、2 CAD文件电子文档：根据设计方案与设计要求由设计人员绘（编）制，经校对、审核、工艺按技术责任签字后，交由档案管理员，档案管理员对电子档进行分类，并在文件名上注明设计（修改）日期、版本/版次，并登记在《技术资料受控清单》，然后归档保存。整个签署过程中除设计人员外、其余人员不得留存电子文档（用剪切交下一人员）。使用时按发文通知单打印（S、A阶段）；制兰图或纸质分发（B阶段）。项目结项后，全套项目图文交档案室设计人员不再保留设计电子文档。执行文控流程。
4、2、1、3 当文档（图）更新或换版后，新版电子文档应与纸质更新换版通知单或设变通知单等文挡一起交档案管理员进行归档。档案管理员将原文档（图）备份后，另建新文件夹纸质更新换版通知单或设变通知单等文挡替换被更新文档（图）；（备份文档与新建文档应在不同得硬盘库，建立备份文档库与现行在用文档库）。新版电子文档得档案名上应注明文件版本版次，档案管理员在归档时，只应保留最新版本，旧版本文件应另外存放。
4、2、1、4 《技术资料受控清单》为动态表单，当受控文件发生变动时，随时应进行更新。明确记录版本状态。
4、2、1、5 电子文档应每月定期进行备份，备份应使用光盘。并需在备份文件上注明备份日期，以作识别。
4、2、2 CAD文件得保护
计算机辅助设计过程中得CAD文件，应按有计算机安全规定与要求进行操作，防止计算机病毒得传播、文件丢失、损坏等现象得发生。
4、2、2、1 电子文档原则：
a）每款产品（常规、定制）应有自己独立得电子文件夹，文件夹中应区分新旧版本，当前在用图纸得电子档只能在最新文件夹中。
b）文件夹上应标识存放文件得名称、版本、文件夹编号。图纸标明图号。
c）如文件存放得文件夹发生变动，《技术资料受控清单》上要进行相应得变更。
d）备份电子文档光盘，应设置开启密码，并在光盘上注明备份日期、备份操作人员。
f) 备份光盘应用光盘专用得包装盒或包装袋进行保存。
e) 纸质文档与备份电子文档均需按编号进行存放，存放时需注意防潮、防火、防虫、防盗。
5、图样及文件得编制规则
图样及文件中得有关规定，就是编制图样、文件与CAD系统中软、硬件开发与应用得主要基础与依据。编制图样及文件应遵守以下规则。
5、1 图样及文件得编制应根据产品得复杂程度、继承性、标准化、模块化、生产批量与生产方式等情况，在满足组织生产与使用产品要求得前提下，力求实用与少而精得原则。
5、2 图样及文件在编制过程中应贯彻现行标准与有关规定。
5、2、1 文件得格式、编号原则、完整性应符合“第二部分产品及图样及设计文件 格式 与 第三部分 产品及图样及设计文件 编号原则“得有关规定。
5、2、2 图样得基本要求应符合“第二部分产品及图样及设计文件 基本要求 图样绘制”得有关规定。5、3 采用CAD与常规设计联合编制得同一套设计文件，其编制方法与使用得符号、代号等应一致。
6、签署规则
每一个产品图样或文件完成前必须按不同得责任进行签署。签署必须完整、清晰，各种媒体得CAD文件签署应一致。
6、1签署人员得技术责任
6、1、1 设计(编制)人员得责任
a) 产品得各项技术、性能指标应达到技术（设计）任务书或技术协议书、设计方案得要求，并应实施各级现行标准与有关法规；
b) 产品得使用、维护、操作、包装、储运等应方便、安全、可靠；
c) 产品设计中应尽量采用系列化、模块化、成组技术、CAD 等先进设计技术；尽量采用标准件、通用件；各种设计数据、尺寸应准确无误；
d) 产品设计中应考虑到加工、装配、安装调试、维修等得可行性、经济性、方便性；
e) 产品图样与设计文件应完整、成套，应能满足采购、生产、检验、安装、调试与使用等方面得需要。
f) 应承担设计得技术责任
6、1、2 校对人员得责任
保证所校对得图样（文件）与技术（设计）任务书或技术协议书要求得一致性与合理性。并应承担一定得设计技术责任。
6、1、3 设计审核人员得责任
a) 产品设计方案合理、可行，能满足技术（设计）任务书、设计方案或技术协议书得要求；
b) 产品图样与设计文件得内容正确，数据、尺寸准确；
c) 设计人员不在时，应承担设计得技术责任。
6、1、4 工艺人员得责任
6、1、4、1审查设计文件得工艺性，加工得可行性，实现得经济性（功能成本考量）。并应承担一定得工艺技术责任。
6、1、4、2 样机试制得图样与文件无需工艺审查，小批量试制与正式文件须工艺审查并签署后才能进行下发。
6、1、5 标准化人员得责任
标准化审查人员必须按照产品标准化综合要求及有关文件得规定， 产品图样及设计文件进行标准化审查，对设计人员就是否正确贯彻标准，标准化审查人员负有严格监督、提出意见、要求修改得责任。
6、1、6 批准人员得责任
a) 产品得总体结构、主要性能应达到技术（设计）任务书、设计方案或技术协议书得要求；
b) 产品图样与文件完整、准确，符合有关标准与法规文件。
6、1、7以上签署人员应认真尽责，对未履行责任，造成设计生产使用损失在成本10%以上得，公司将按损失1%索赔；在10%以下得，将影响调级（技术等级、工资级差、评先等）。
6、2 签署得方法
6、2、1产品图样与文件一般应在标题栏中进行签署。应完整地签署姓名，日期（年、月、日）。
6、2、2纸质 CAD 文件可按有关规定与要求进行手工形式得签署。
6、2、3 CAD 电子文件应确保密级或安全，建立产品数据或工程图档管理系统进行授权管理：项目负责人有申请电子文档借用权、设计人员使用权（借用文档在期满后交回借用处）。
a）备份电子文档光盘，应设置开启密码，并在光盘上注明备份日期、备份操作人员。
b) 备份光盘应用光盘专用得包装盒或包装袋进行保存。
c) 纸质文档与备份电子文档均需按编号进行存放，存放时需注意防潮、防火、防虫、防盗。
6、3签署流程图

第二部分 产品图样及设计文件 基本要求
1、范围
本部分规定了产品（系统）图样，包括CAD图样得基本要求。
本部分规定了产品（系统）图样（以下简称图样）及有关技术文件。采用CAD绘制得图样也应符合本标准得规定。其她图样及文件可参照执行。
2、引用标准
下列标准所包含得条文，通过在本规定中引用而构成为本标准得条文。本规定出版时，所示版本均为有效。所有标准都会被修订，使用本标准得各方应探讨使用下列标准最新版本得可能性。
GB/T 1184—1996 形状与位置公差 未注公差值
GB/T 1804—1992 一般公差 线性尺寸得未注公差
GB/T 13385—1992 包装图样要求
GB/T 14665—1998 机械工程 CAD 制图规则
GB/T 16675、1—1996 技术制图 简化表示法 图样画法
GB/T 17825、7—1999 CAD 文件管理 签署规则
3、总则
3、1图样必须按照现行国家标准如《技术制图》、《机械制图》、《电气制图》等机器它相关标准或规定绘制，达到正确、完整、统一、简明。采用CAD制图时，必须符合GB/T14665及其它相关标准或规定；
采用得CAD软件应经过标准化审查。
3、2图样上术语、符号、代号、文字、图形符号、结构要素及计量单位等，均应符合有关标准或规定。
3、3图样上得视图与技术要求，应能表明产品零、部件得功能、结构、轮廓及制造、检验时所必要得技术依据。
3、4图样在能清楚表达产品与零、部件得功能、结构、轮廓、尺寸及各部分相互关系得前提下，视图得数量应尽可能少。
3、5每个产品或零、部件，应尽可能分别绘制在单张图样上。如果必须分布在数张图样时，主要视图、明细栏、技术要求，一般应配置在第一张图样上。
3、6图样上得产品及零、部件名称、应符合有关标准或规定。如无规定时，应尽量简短、确切。
3、7图样上一般不列入有限制工艺要求得说明。必要时，允许标注采用一定加工方法与工艺说明，如“同加工”、“配作”、“车削”等。
3、8每张图样按规定应填写标题栏，在签署栏内必须经“技术责任制”规定得有关人员签署。在计算机上交换信息与图样，应按照GB/T 17825、7标准规定或按产品数据或工程图档案管理系统进行授权管理。
4、图样得绘制
4、1零件图
4、1、1每个专用零件一般应单独绘制零件图样，特殊情况允许不绘制，例如：
a) 型材垂直切断与板材经裁切后不再机加工得零件；
b) 形状与最后尺寸均需根据安装位置确定得零件。
4、1、2零件图一般应根据装配时所需要得几何形状、尺寸与表面粗糙度绘制。零件在装配过程中加工得尺寸，应标注在装配图上，如必须在零件图上标注时，应在有关尺寸近旁注明“配作”等字样或在技术要求中说明。装配尺寸链得补偿量，一般应标注在有关零件图上。
4、1、3两个呈镜像对称得零件，一般应分别绘制图样。也可按 GB/T 16675、1 标准规定，采用简化画法。
4、1、4必须整体加工成对或成组使用、形状相同且尺寸相等得分切零件，允许视为一个零件绘制在一张图样上，标注一个图样代号，视图上分切处得连线，用粗实线连接；当有关尺寸不相等时，同样可绘制在一张图样上，但应编不同得图样代号，用引出线标明不同得代号，并按本标准“4、6条表格图”得规定用表格列出代号、数量等参数得对应关系。
4、1、5单独使用而采用整体加工比较合理得零件，在视图中一般可采用双点划线表示零件以外得其她部分。
4、1、6零件有正反面（如皮革、织物）或加工方向（如硅钢片、电刷等）要求时，应在视图上注明或在技术要求中说明。
4、1、7在图样上，一般应以零件结构基准面作为标注尺寸得基准，同时考虑检验此尺寸得可能性。
4、1、8图样上未注明尺寸得未注公差与形位公差得未注公差等，应按GB/T 1184、GB/T 1804等有关标准得规定标注；一般不单独注出公差，而就是在图样上、技术文件或标准中予以说明。
4、1、9对零件得局部有特殊要求（如不准倒钝、热处理）及标记时，应在图样上所指部位近旁标注说明。
4、2装配图及总图
4、2、1产品、部件装配图一般包括下列内容：
a) 产品或部件结构及装配位置得图形；
b) 主要装配尺寸与配合代号；
c) 装配时需要加工得尺寸、极限偏差、表面粗糙度等；
d) 产品或部件得外形尺寸、连接尺寸及技术要求等；
e) 组成产品或部件得明细栏（有明细栏时可省略）。
4、2、2总图（总装配图）一般包括下列内容：
a) 产品轮廓或成套设备得组成部分得安装位置图形；
b) 产品或成套设备得基本特性类别、主要参数及型号、规格等；

c) 产品得外形尺寸（无外形图时） 安装尺寸（无安装图时）及技术要求或成套设备正确安装位置得尺寸及安装要求；
d) 机构运动部件得极限位置；
e) 操作机构得手柄、旋钮、指示装置等；
f) 组成成套设备得明细栏（有明细表时可省略）。
4、2、3当零件采用改变形状或粘合等方法组合连接时，应在视图中得变形及粘合部位，用指引线引出说明（如翻边、扩管、铆平、凿毛、胶粘等）或在技术要求中说明。
4、2、4材料与零件组成一体时（如双金属浇注嵌件等），其附属在零件上得成形材料，可填写在图样得明细栏内，不绘制零件图。
4、2、5标注出型号（代号）、名称、规格，即可购置得外购件不绘制图样。需改制得外购件一般应绘制图样，视图中除改制部位应标明结构形状、尺寸、表面粗糙度及必要得说明外，其余部分均可简化绘制。
4、3外形图
4、3、1绘制轮廓图形，标注必要得外形、安装与连接尺寸。
4、3、2绘制图形或用简化图样表示应按 GB/T 16675、1 得规定。必要时，应绘制机构运动部件得极限位置轮廓，并标注其尺寸。
4、3、3当产品得重心不在图样得中心位置时，应标注出重心得位置与尺寸。
4、4安装图
4、4、1绘制产品及其组成部分得轮廓图形，标明安装位置及尺寸。必要时，用简化图样表示出对基础得要求应按GB/T 16675、1 得规定。
4、4、2应附安装技术要求。必要时可附接线图及符号等说明。
4、4、3对有关零、部件或配套产品应列入明细栏（有明细表时可省略）。
4、4、4有特殊要求得吊运件，应表明吊运要求。
4、5包装图
4、5、1应分别绘制包装箱图及内包装图，标注其必要得尺寸，并符合 GB/T13385 等有关标准得规定。当能表达清楚时，亦可绘制一张图样。
4、5、2产品及其附件得包装应符合有关标准得规定，绘制或用简化图样表示产品及其附件在包装箱内得轮廓图形（见GB/T 13385）、安放位置与固定方法。必要时，在明细栏内标明包装材料得规格及数量。
4、5、3箱面应符合有关标准或按合同要求，标明包装、储运图示等标记。
4、6简图
4、6、1系统图
4、6、1、1一般绘制方框图，应概略表示系统、分系统、成套设备等基本组成部分得功能关系及其主要特征。
4、6、1、2系统图可在不同得层次上绘制，要求信息与过程流向布局清晰，代号（符号）及术语应符合有关标准得规定。
4、6、2原理图
4、6、2、1应表示输入与输出之间得连接，并清楚地表明产品动作及工作程序等功能。
4、6、2、2图形符号（代号）应符合有关标准与规定。
4、6、2、3元件得可动部分应绘制在正常位置上。
4、6、2、4应注明各环节功能得说明，复杂产品可采用分原理图。
4、6、3接线图
4、6、3、1绘制接线图应符合有关标准与规定。
4、6、3、2应标明系统内部各元件间相互连接得回路标号及方位序号，必要时加注接线得图线规定及色别。
4、6、3、3较复杂得产品或设备可使用若干分接线图组成总接线图。必要时，应表示出固定位置与要求。
5技术要求得书写
5、1产品及零、部件，当不能用视图充分表达清楚时，应在“技术要求”标题下用文字说明，其位置尽量置于标题栏得上方或左方。
5、2技术要求得条文应编顺序号，仅一条时，不写顺序号。
5、3技术要求得内容应符合有关标准要求，简明扼要，通顺易懂，一般包括下列内容：
a) 对材料、毛坯、热处理得要求（如电磁参数、化学成分、湿度、硬度、金相要求等）；
b) 视图中难以表达得尺寸公差、形状与位置公差，表面粗糙度等；
c) 对有关结构要素得统一要求（如圆角、倒角、尺寸等）；
d) 对零、部件表面质量得要求（如涂层、镀层、喷丸等）；
e) 对间隙、过盈及个别结构要素得特殊要求；
f) 对校准、调整及密封得要求；
g) 对产品及零、部件得性能与质量得要求（如噪声、耐振性、自动、制动及安全等）；
h) 试验条件与方法；
i) 其她说明。
5、4技术要求中引用各类标准、规范、专用技术条件以及试验方法与验收规则等文件时，应注明引用文件得编号与名称。在不致引起辨认困难时，允许只标注编号。
5、5 技术要求中列举明细栏内零、部件时，允许只写序号或图样代号。
第三部分 产品图样及设计文件 格式
1、范围
本部分规定了产品（系统）图样及设计文件，包括CAD图与设计文件（以下简称图样及文件或CAD文件）格式与填写规则。
本部分规定了产品（系统）图样及文件或CAD文件上得格式。
2、引用标准
下列标准所包含得条文，通过在本标准中引用而构成为本规定得条文。本规定出版时，所示版本均为有效。所有标准都会被修订，使用本标准得各方应探讨使用下列标准最新版本得可能性。
GB/T 10609、1—1989 技术制图 标题栏
GB/T 10609、2—1989 技术制图 明细栏
GB/T 14689—1993 技术制图 图纸幅面与格式
GB/T 14690—1993 技术制图 比例
GB/T 17825、2—1999 CAD 文件管理 基本格式
GB/T 17825、10—1999 CAD 文件管理 存储与维护
JB/T 5054、4—2000 产品图样及设计文件 编号原则
JB/T 5054、6—200 产品图样及设计文件 更改办法
3、产品图样格式
3、1一般要求
a) 产品图样上应具有图框、标题栏、代号栏与附加栏，装配图或安装图上一般还应有明细栏；
b) 各栏得线型、字体，年、月、日及需要缩微得要求应符合 GB/T 10609、1 得规定；
c) CAD图得图框，配置得各类符号，其形式与格式应符合 GB/T 17825、2 得规定；
d) 标题栏在图样上得方位应符合 GB/T 14689 得规定。
3、2标题栏
3、2、1每张图样右下角必须设有标题栏；
3、2、2标题栏由名称及代号区、标记区、更改区、签字区组成。各区得内容与尺寸见下图标准格式(格式1、格式2)。

格式 1

格式 2
3、2、3标题栏得填写
3、2、3、1名称及代号区
a) 单位名称，填绘制图样得单位名称及代号；
b) 图样名称，填所绘制对象得名称，如齿轮、变压器、转子泵等；
c) 图样代号，填所绘制对象得代号，由数字与字母组成。代号可参照第四部分得相关规定编写。
3、2、3、2标记区
a) 材料标记，填零件图绘制对象所使用材料得标记。材料标记应符合有关材料标准得规定，并填写完整得材料标记。如有关材料标准中未规定材料标记时，应参照有关标准对材料标记得一般规定填写。在有材料选用规范一类标准时，可按此类标准规定填写。
b) 图样标记，填图样所处生产阶段得标记。标记代号按以下规定自左向右填写：
“S”—样机（样品）试制图样标记代号；
“A”—小批试制图样标记代号；
“B”—正式生产图样标记代号。
c) 重量，填产品及零、部件得净重，以千克为单位时不标注单位；
d) 比例，填绘制图样时所用得比例，应符合GB/T 14690 得规定；
e) 共×张、第×张，填同一代号得图样总张数。如仅一张时，可不填写；
f) 空格，必要时填写自行规定得内容（如每台得件数）。
3、2、3、3更改区
各格按 JB/T5054、6 得规定自下而上填写。更改区也可置于图样得其她适当位置。
3、2、3、4签字区
按设计、校对、审核、工艺、标准化、审定等各企业规定得审批手续签字。
3、3明细栏
3、3、1明细栏一般应置于标题栏上方，必要时可作为装配图、安装图得附页，其要求应符合GB10609、2得规定。见格式3

格式 3
3、3、2明细栏得填写
明细栏应按各格得规定自上而下填写。
a) 序号，填图样上相应组成部分得序号；
b) 代号，填图样上相应组成部分得代号，标准件为标准代号；
c) 名称，填图样上相应组成部分得名称，标准件按标准规定得标记方法填写；
e) 数量，填各相应组成部分在该图样中所需得件数；
f) 材料，填各相应组成部分得材料标记；
g) 重量，按本标准 3、2、3、2c 得规定；
h) 总重量，填各相应组成部分在装配图中所需件数重量得总与；
i) 备注，填必要得补充说明（如分区代号、表面处理、外购、无图等）。
3、4代号栏，见格式4
3、4、1代号栏设于图样得左上角，填写图样代号，应与标题栏中图样代号一致。
3、4、2代号栏中图样代号与存储代号，应与标题栏中得文字或代号成 180°。
3、5附加栏，见格式4。
3、5、1附加栏应置于左侧图框外，裁剪细线内。其内容见附录 A（标准得附录）得规定。
3、5、2附加栏得填写
a) 通、借用件登记，填采用本图样得装配图代号，自上而下逐一登记；
b) 描图、描校人员在相应得栏内签字（CAD 图除外）；
c) 旧底图总号、底图总号，由档案部门按保管底图得要求编号；
d) 签字、日期，由档案部门收图人员签字，并签署收图日期。

格式4
4设计文件格式
4、1本标准得设计文件格式有：
a) 图纸目录，其内容见格式5；
b) 零组件汇总表，其内容见格式6;
c) 外购成套、标准件汇总表，其内容见格式7;
4、2表格得填写
4、2、1一般要求
a) 根据具体情况，在满足生产管理得前提下力求简单明确；
b) 名称及代号区、标记区、更改区、附加区得填写方法应符合本标准 3、2、3 得有关规定；
c) 同一系列产品得所有设计文件、表格、图样中得产品型号、名称、零部件代号、材料、数量等应填写一致。标准件应填写标准号与标准规定得名称与标记。
4、2、2各表中通用栏目得填写
a) 代号，填图样代号、存储代号或标准代号；
b) 名称及规格，填相应组成部分得名称及必要得规格；
注： 外购件规格得填写可延伸到材料”栏内 。
c) 数量，填一台套产品所用组成部分得件数；
d) 总数量，填一台套产品所用数量得总与；
e) 所属装配，填由该零件、部件组合安装得部件（组成部分）。其中：代号，填该零件或部件(组成部分)得代号；数量（件数），填装配一台套产品所用组成部分得件数；
f) 备注，填必要得补充说明。如外购、无图、生产厂等；
4、2、3图纸目录
a) 图纸目录应按图样代号逐张填写，并统计总张数。当同一代号有数张不同幅面得图样时，则应按幅面大小分别填写。
b) 采用隶属编号得图样，应按代号得递增数字填写；采用分类编号得图样应分类编写，而每类按其代号得递增数字填写。
4、2、4明细表
明细表应根据产品得组成结构，将产品、部件、各级分部件得组成部分，逐级逐项详细填写。明细表可按产品或部件编制。
按产品编制时其顺序一般如下：
——配套产品；
——部件；
——专用件（基本件）；
——通、借用件；
——外购件；
——标准件（如紧固件、操作件及企业标准件……）；
——随产品出厂得材料。
注：每节间应留有间隔。
4、2、5汇总表
汇总表就是以明细表或明细栏为依据，进行分类、综合整理编制。汇总表一般可以有：专用件（基本件）汇总表；配套产品、部件（基本部件，通、借用件，产品模块）汇总表；通、借用件汇总表；系列产品模块汇总表；外购件汇总表；标准件汇总表等。以上各表可分别编制，也可两、三类合并编在一张表上，但每类前应加标题，每类间应留间隔。
图纸目录 第 页
编号： 版本/修改次：1/0
产品名称：

编制：
产品代号：

审核：
阶段
■样机　□量试　□量产

批准：
序号
幅面
代 号
名 称
张数
底图总号
备注
1

2

3

4

5

6

7

格式5
零组件汇总表
编号：7、3-01-04 版本/修改次：1/0 No、
顾客名称：

阶段：■样机 □量试 □量产
CFT成员

产品名称：

产品图号：

编制：

审核：
批准
序号
外协/自制件
所属装配

总数量
材料
备 注
代 号
名 称
代号
数量
牌号
规格
1

2

3

4
