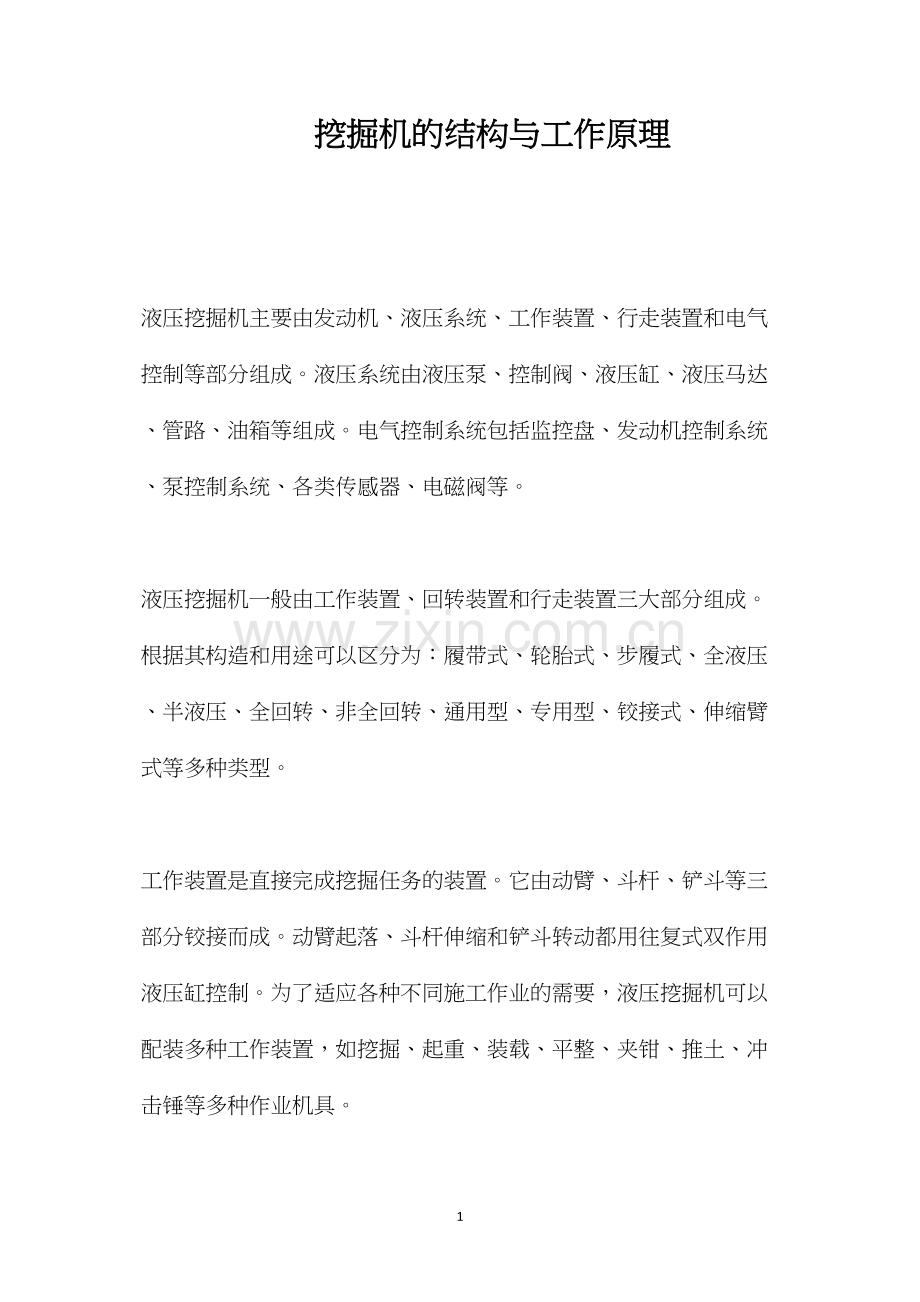

挖掘机的结构与工作原理

　液压挖掘机主要由发动机、液压系统、工作装置、行走装置和电气控制等部分组成。液压系统由液压泵、控制阀、液压缸、液压马达、管路、油箱等组成。电气控制系统包括监控盘、发动机控制系统、泵控制系统、各类传感器、电磁阀等。
　　液压挖掘机一般由工作装置、回转装置和行走装置三大部分组成。根据其构造和用途可以区分为：履带式、轮胎式、步履式、全液压、半液压、全回转、非全回转、通用型、专用型、铰接式、伸缩臂式等多种类型。
　　工作装置是直接完成挖掘任务的装置。它由动臂、斗杆、铲斗等三部分铰接而成。动臂起落、斗杆伸缩和铲斗转动都用往复式双作用液压缸控制。为了适应各种不同施工作业的需要，液压挖掘机可以配装多种工作装置，如挖掘、起重、装载、平整、夹钳、推土、冲击锤等多种作业机具。

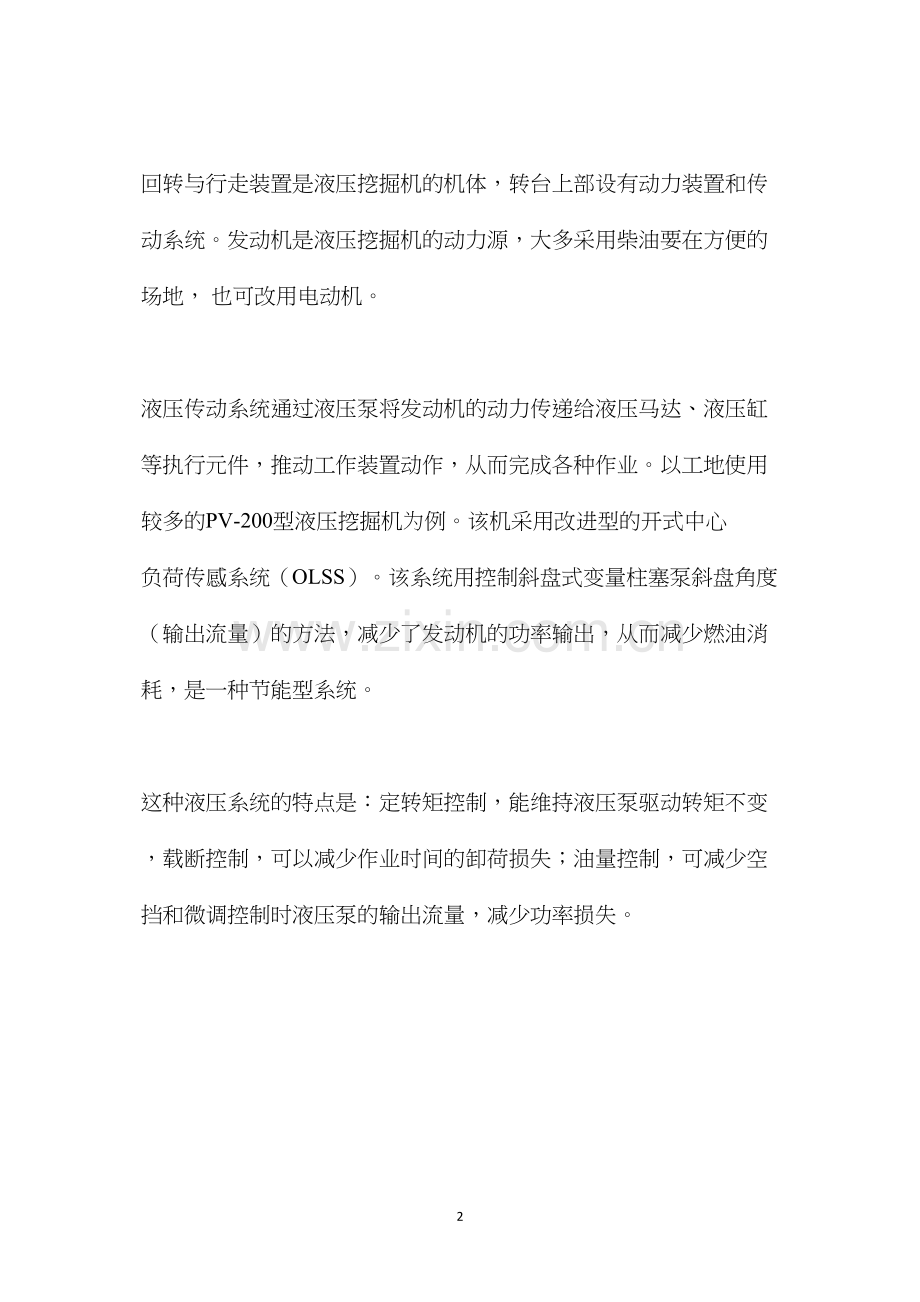

　　回转与行走装置是液压挖掘机的机体，转台上部设有动力装置和传动系统。发动机是液压挖掘机的动力源，大多采用柴油要在方便的场地， 也可改用电动机。
　　液压传动系统通过液压泵将发动机的动力传递给液压马达、液压缸等执行元件，推动工作装置动作，从而完成各种作业。以工地使用较多的PV-200型液压挖掘机为例。该机采用改进型的开式中心 负荷传感系统（OLSS）。该系统用控制斜盘式变量柱塞泵斜盘角度（输出流量）的方法，减少了发动机的功率输出，从而减少燃油消耗，是一种节能型系统。
　　这种液压系统的特点是：定转矩控制，能维持液压泵驱动转矩不变，载断控制，可以减少作业时间的卸荷损失；油量控制，可减少空挡和微调控制时液压泵的输出流量，减少功率损失。

内容总结

（1）挖掘机的结构与工作原理

　液压挖掘机主要由发动机、液压系统、工作装置、行走装置和电气控制等部分组成
（2）它由动臂、斗杆、铲斗等三部分铰接而成
（3）发动机是液压挖掘机的动力源，大多采用柴油要在方便的场地， 也可改用电动机
（4）液压传动系统通过液压泵将发动机的动力传递给液压马达、液压缸等执行元件，推动工作装置动作，从而完成各种作业
（5）该机采用改进型的开式中心 负荷传感系统（OLSS）
