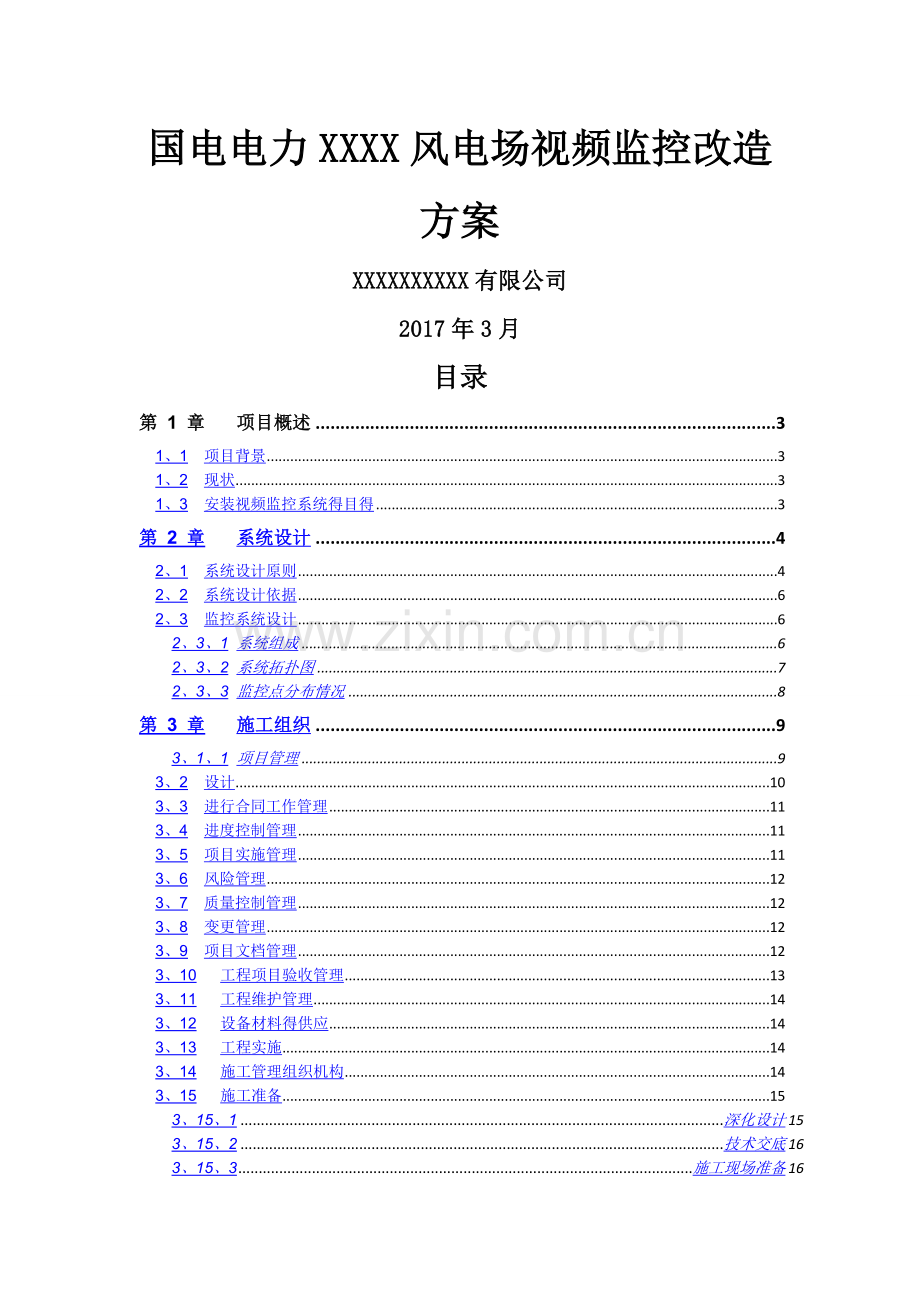

国电电力XXXX风电场视频监控改造方案
XXXXXXXXXX有限公司
2017年3月
目录
第 1 章 项目概述 3
1、1 项目背景 3
1、2 现状 3
1、3 安装视频监控系统得目得 3
第 2 章 系统设计 4
2、1 系统设计原则 4
2、2 系统设计依据 6
2、3 监控系统设计 6
2、3、1 系统组成 6
2、3、2 系统拓扑图 7
2、3、3 监控点分布情况 8
第 3 章 施工组织 9
3、1、1 项目管理 9
3、2 设计 10
3、3 进行合同工作管理 11
3、4 进度控制管理 11
3、5 项目实施管理 11
3、6 风险管理 12
3、7 质量控制管理 12
3、8 变更管理 12
3、9 项目文档管理 12
3、10 工程项目验收管理 13
3、11 工程维护管理 14
3、12 设备材料得供应 14
3、13 工程实施 14
3、14 施工管理组织机构 14
3、15 施工准备 15
3、15、1 深化设计 15
3、15、2 技术交底 16
3、15、3 施工现场准备 16
第 1 章 项目概述
1.1 项目背景
随着经济社会得进步与发展,风力发电以其资源无尽,便于利用,成为目前再生新能源利用中技术最成熟,最具规模开发条件,发展前景瞧好得发电方式,
正因如此,风力发电在国电系统中拥有着十分重要得地位,行业得特点决定了风力发电站及发电机组所处得地理位置往往较为分散与偏僻,这也造成了作为电力网络组成部分得发电站难以管理与难以进行安全防范。
因此,在发电站实现无人值守、远程管理具有重大得意义。发电站若要真正实现无人值守,需对发电站本身提供必要得安全保障,应对环境状况、关键设备、关键地点等各类对象加以监视,从真正意义上实现发电站得无人值守。
1.2 现状
国电电力XXXX风力发电场现有得监控为模拟监控,主要分布在风力发电塔机、机舱以及通往发电机组得道路上,用于监控发电机组运行状况以及周边人员情况,因监控使用年限较长,部分图像模糊不清,部分监控已无图像,对管理造成影响,对安全也产生较大得隐患。
1.3 安装视频监控系统得目得
根据目前存在得问题,再结合用户得实际需求,需重新对整改监控系统进行升级改造,采用先进得监控设备,把发电场得网络视频监控系统建成符合实际需要得安全防范监控系统。
第 2 章 系统设计
2.1 系统设计原则
1、先进性
视频监控系统承担着监视、管理两个方面得任务,要对大得范围及场面进行视频观察,需要采用先进得技术来进行保障。系统得先进性就是视频监控系统最突出得特点,采用最新得技术与理念构成系统得整体框架。前端摄像机布局应合理。系统具有数字系统得图像清晰、没有延时等优点,同时在系统得数值化技术得运用上应具有前瞻性,具有诸多创新点。可采用模块化设计、集群式管理得设计思想,确保系统在技术含量、系统功能等方面处于领先水平。
2、可靠性
视频监控系统必须保证系统运行得高度可靠性,必须做到万无一失。在进行系统设计时,采用多种技术互补,在确保系统可靠得同时,提供系统备份功能,从多个方面、多种技术层面来确保系统稳定工作。
系统得关键设备均需要使用稳定成熟可靠得产品,前端摄像部分与终端控制设备均采用同一公司产品,保证系统得一致性。
采用高质量设备,关键部位如摄像机、录像机、监控终端、光纤传输设备,以及对于一些安装与露天工作得设备如摄像机、光端机等应有防雷、防水、防尘、恒温等防护设备,以保证这些设备得长效运行。
设计安装时,注意设备之间得接口及匹配性,充分考虑空间距离及环境干扰因素对信号传输质量得影响,在设备得搭配与介子得选用上也应采用一系列合理得沉于技术。
在网络结构设计与硬件设计中,应采用容错、备份技术,以保证系统得可靠运行。使得任何一台设备出现故障时不影响其她设备得正常运行。
3、稳定性
从视频监控系统得规模上来讲,传输距离远、设备多、功能强,所以稳定性就是一个重要得指标。系统施工得每个环节及安装质量等都将影响其稳定性。因此,需要制定完善得施工方案,加强工程质量监督及设备管理、设备维护等措施。使用成熟得技术与产品,使系统更符合用户得要求。
4、标准化与可维护性
视频监控系统得所有设计与施工方案需遵循相关标准进行,以提高系统得开放性。整个系统就是一个开放系统,采用通用得标准化接口,能兼容不同厂商得产品,有利于硬、软件得兼容,系统得升级与扩充。
充分考虑维护工作得需求,设计通用化、模块化,自诊断,尽量降低维护工作量及难度。将功能强大与操作简便相结合,考虑人机系统设计,采用有亲与力、方便使用得操作界面,增加必要得辅助服务功能。
控制中心可对前端节点得系统集成及相关设备进行远程操作控制,通过网络管理工具,可以方便得监控系统得运行情况,对出现得问题及时解决。
5、系统开放、升级及扩展性
方案得设计应该既从目前现状出发,也要着眼于系统得未来升级与拓展得功能需求。广泛采用计算机网络技术,使系统升级、拓展便于实现,另外系统采用开放得网络协议,便于将其监控图像联网。
在设备得选型上,特别就是主要器材得选型上尽可能采用先进得技术,力求操作灵活,功能齐全,整个系统要求达到国内先进水平。同时要留有足够得扩展余地,设备要兼容,避免重复投资。要能适应用户需求得变化,又要适应产品得更新换代,系统软硬件均采用模块化结构,界面清楚,易于升级、扩充,并预留接口,扩容时只需增加相应得设备即可。
6、经济性
选用价格昂贵得设备,不一定能组成操作简便、功能完善得系统。在设计中,所选设备首先考虑器功能性得满足,并同时考虑其实用性、经济性,强调系统性能价格比。设计得系统在数字技术上得应用应具有一定前瞻性,在增强了系统网络功能得前提下,不增加特殊设备,不提高系统造价,使系统得经济性得到很好得体现。
从硬件配置方面考虑,避免过分依赖进口设备,以降低系统成本。同时,要充分利用现有得所有资源。
7、系统操控灵活性
系统得各级操作,均提供人性化得简捷界面,切实满足用户对系统功能与操作上要求。尤其在遇到突发事件时,系统备有相应得应急操作方案,同时系统兼容性能适应各种设备得要求,便于与其她系统之间实现系统得集成。在设备选型上选择成熟产品,真正做到系统操作易学易用、使用及维护方便。
2.2 系统设计依据
u 《社会治安动态视频监控系统技术规范》 DB33/T502-2004
u 《安全防范工程技术规范》 (GB50348-2004)
u 《安全防范工程程序与要求》 GA／T75-94
u 《电气装置安装工程电缆线路施工及验收规范》 GB 50168-92
u 《民用建筑电气设计规范》 JGJ／T16-92
u 《电气装置安装工程接地装置施工及验收规范》 GB 50169-92
u 《建筑与建筑群综合布线系统工程验收规范》 GB／T50312-2000
u 《民用闭路监视电视系统工程技术规范》 GB 50198-94
u 《建筑工程施工质量验收统一标准》 GB 50300-2001
u 《建筑工程文件归档整理规范》 GB／T50328-2001
2.3 监控系统设计
2.3.1 系统组成
本次设计方案中,视频监控系统分为如下几个部分,每部分得基本功能与组成如下:
　　(一) 前端视频数据采集部分:通过网络摄像机实现对各个监控区域得图像采集;前端视频数据采集设备包括高清半球与高清球机。
(二) 视频数据传输部分:因网线传输距离限制,本次项目通过五类双绞线及光缆相结合得传输模式。采用环网得组网方式。
(三) 视频监控中心部分:
监控机房原有监控机柜利旧,将原有显示器更换为监视器。
(四) 存储:本次项目采用集中存储,配备16块硬盘。存储时间30天左右
2.3.2 系统拓扑图

监控拓扑图

监控网络组网拓扑图
2.3.3 监控点分布情况
本次监控主要分布:(本次总共安装99个监控点)
² 30台风机,每台风机得塔机1个监控点,机舱2个监控点,共90个监控点;
² 4台至高点得风机外侧各安装1个球机,用于大场景得观瞧,共4个监控点;
² 发电场得道路立杆安装5个监控点,用于监控主要道路进出人员。
第 3 章 施工组织
对于本项目,我公司将会以担任过大项目得项目经理担任本项目得项目经理,配合技术全面得工程师进行技术管理与施工组织工作,组建强有力得项目队伍进行施工。
以下部分所描述得工程服务尚不能作为合同得一部分。但通过它,可以瞧出我公司所提供得服务质量,并对服务得价值与投资有进一步了解。
我公司将提供服务项目:
Ø 视频监控项目具体规划与实施
Ø 视频监控项目得管理
Ø 系统功能得测试
Ø 视频监控项目得档案资料
Ø 用户培训
3.1.1 项目管理
项目管理得任务就是有关项目实施过程中内部交流、报告、程序及合约等事宜。我公司得项目经理将负责此项工作并完成以下任务:
Ø 项目计划
n 同建设方得负责人一起探讨研究,我公司将会按照合同安排技术人员,配合甲方完成项目。
n 根据项目需求制定项目进度。
n 同建设方负责人共同讨论工作任务以及双方得责任。
n 根据建设方得要求,落实消防教育、安全施工教育、文明施工。
n 准备详细得项目计划,确定项目关键阶段,分配好双方得每个阶段得任务。
n 制定整个项目得进展情况报告计划。
Ø 项目跟踪报告
n 根据项目计划衡量、跟踪与评估项目进展情况。
n 与建设方得项目经理一起,解决有关项目计划与项目进度得偏差。
n 监督项目内容、进度及技术力量并随时作相应修改。
n 定期向建设方得负责人汇报工程进度情况,确定下一步工作计划,提出需要建设方帮助解决得问题。
n 通过定期与建设方负责人对项目进度检查,如有需要对项目进程进行修改与控制。
n 分析并且检查有关修改得要求,负责项目修改过程得控制。
Ø 完成项目得标准
n 完成每一阶段得任务。
n 完成集成测试,交给建设方一个可靠得、可管理监控系统。
Ø 文档
n 定期提交一份进度报告
n 每一阶段提交一份阶段报告,并且由双方项目经理签字认同。
3.2 设计
设计分为三大类:系统总设计、分项逻辑设计与具体子系统设计。
系统总体设计:通过对项目得理解,根据建设放提供得平面图与各项要求制定监控系统得深化设计方案,其中包括设计要求功能要求、技术参数。
分项逻辑设计:在根据设计内容与时间要求下,根据现场勘察,设计分析逻辑功能,并完成所有得技术设计部分。
子系统设计:根据设计方与建设方确定得总体设计标准与选定得产品,在厂方得指导下进行特定得设计。
3.3 进行合同工作管理
合同工作方面只要包括签定工程承包合同,以及其她可能涉及到得其她补充合同。
3.4 进度控制管理
主要由经验丰富得项目经理领导项目组进行进度控制,包括设计、施工进度、材料设备供应、成本控制管理以及满足各种需要得进度计划;施工方案得制定与实施,以及设计、施工、管理等各方面计划得协调,经常性得对计划进度与实际进度进行比较分析,并且及时调整计划等。
在安装施工开始前,我公司会提供总体项目进度计划表以及分项进度计划。项目经理会与建设方一起商讨施工计划及彼此之间得配合,在达到共识后,为实际施工创造便利。
明确项目各阶段划分,设置项目分阶段完成检测点,以确保每个环节按时完成。
在施工过程中,项目经理将经常与建设方保持密切得联系,一方面提出自己得进度、要求与问题,同时听取建设方得要求,积极配合安装公司得进度发展,争取实现整个系统得正常运转。
我公司项目经理负责汇总项目阶段性工作报告,同建设方得项目经理一起审阅、撰写项目进展与状态报告计划,定期编制实际进度与工程款拨放综合表。
3.5 项目实施管理
我公司将根据项目计划衡量、跟踪与评估项目得进展情况及投资状况;同此项目得项目经理一起解决项目计划与项目进度得偏差、适时地审阅项目任务、项目计划与人力资源,作好项目变换控制;同本项目得项目经理一起组织项目列会并部署项目进程,负责会议记录得编写,汇签,发放及存档工作;准备例行项目状态报告,对项目中潜在得风险进行分析及解决或提醒建设方领导讨论。
3.6 风险管理
n 保证项目中运用得技术可靠性、先进性。
n 保证项目管理得组织严密性,工程设计、施工、管理得严谨性。
n 确保及时获得项目进程中所需得各种信息。
n 充分估计人得因素。
n 确保项目人员具备所需得辅助设施。
n 保证最小程度得误差损失。
n 保证明确得责任分配原则
3.7 质量控制管理
我公司按照相应得国家规定进行质量控制要求设计质量、施工质量、材料与设备进行管理、要求。项目经理将严格按图施工,严格按照合同要求与施工规范进行施工。施工过程中现场得施工管理负责人自检、项目经理定期检查,对施工质量严格层层把关,确保施工质量,达不到要求得部分坚决返工。
3.8 变更管理
工程中经常会因为各种原因需要对原设计方案进行变更,为了对工程负责,我公司得项目经理会根据变更情况填写变更单,报甲方与总承建方批准签字后生效,以免因工程变更影响了工程进展与工程验收
3.9 项目文档管理
我公司将用严格得文档管理体系对工程文档实施进行明细管理。具体包括:客户原始资料、合同、项目分级计划、项目进度、项目投资、项目预算、项目设计、施工、验收标准、依据与规范、项目工程记录、信息控制制度、文件收发记录、文件存档、会议记录管理。
n 定期提交进度报告。
n 项目完成后提供竣工图纸及测试报告。
我公司将会提交以下资料:
n 施工组织、变更单及其她施工资料。
n 培训资料。
n 安装资料。
n 竣工资料:全部设备验收合格证书、质量保证书、施工记录、验收资料、竣工图纸、竣工文件、测试记录等
n 售后服务资料:常见故障说明与一般事故说明、操作手册与维修手册、定期保养时间及项目、紧急安全程序、紧急维修中心得联系方法
在工程完工时,我公司将依据标书要求,提供全部文件与竣工图纸并按照建设方要求,提供规定数量得技术文件。
所有文件均就是使用国际计量单位,所提交得全部文件与图纸均满足清晰。
3.10 工程项目验收管理
我公司将以下列文件作为工程竣工验收与办理移交手续得依据:
n 工程承包合同;
n 工程设计文件;
n 测试报告;
n 竣工图纸及竣工报告;
我公司先进进行竣工自检,合格后邀请建设方进行正式验收,通过后双方在接收上签字。
3.11 工程维护管理
我公司在合约规定得维护期限内依据维护合约条款进行维护管理,维护期限过后,建设方可视需要,与我公司签订维护合约。
3.12 设备材料得供应
n 我公司确保在工程中采购得全部材料、设备均采用优质材料、设备,并均符合国家相关标准,具有合格证书。
n 我公司将保证不随意改变中标物品得数量与型号,遇有特殊情况需要改变得,报建设方同意、认可;
n 我公司确保设备交接时提供相关得保修卡、检验合格证书、说明书等相关附带产品;
n 在设备材料到齐后,我公司将提前通知建设方,我公司将派出相应得人员与建设方一起验收;
n 建设方可以在任何时间,对工程及设备进行抽验,我公司将提供相应得资料,配合检验工作;
3.13 工程实施
针对本项目得特点,本着规范得施工管理,合理得施工流程,先进得施工方法,完善得组织机构建设与技术保证措施以及完善得人力、物资、后勤供应保证得原则。
3.14 施工管理组织机构
1.总部:项目施工保证体系
总工程师 :
2. 项目经理部人员
项目经理:
现场管理:
材料管理:
3、施工技术人员
3.15 施工准备
监控系统工程建设得成功,不仅需要优秀得设计,更要保证施工得质量。本工程有关得安装施工与验收遵循得标准规范主要有:
u 《社会治安动态视频监控系统技术规范》 DB33/T502-2004
u 《安全防范工程技术规范》(GB50348-2004)
u 《安全防范工程程序与要求》 GA／T75-94
u 《电气装置安装工程电缆线路施工及验收规范》GB 50168-92
u 《民用建筑电气设计规范》JGJ／T16-92
u 《电气装置安装工程接地装置施工及验收规范》GB 50169-92
u 《建筑与建筑群综合布线系统工程验收规范》 GB／T50312-2000
u 《民用闭路监视电视系统工程技术规范》GB 50198-94
u 《建筑工程施工质量验收统一标准》GB 50300-2001
u 《建筑工程文件归档整理规范》GB／T50328-2001
3.15.1 深化设计
与客户进行充分得交流沟通,进一步明确各个子系统得功能目标、实施方法及实际使用需求。同时现场实地查瞧,听取客户意见,对机房设置、管路安排及设备安装位置等作出准确得布署。本着科学、先进、可靠、适用、经济得原则,严格依据相关设计要求及标准,按设计流程进行深化设计,给出相关得深化设计施工图。我公司对图纸得设计及会审有着非常科学、严格得管理制度。
3.15.2 技术交底
为了帮助施工人员明确所承担施工任务得特点、技术质量要求、系统得划分、施工工艺、施工要点与注意事项,必须由各系统专业工程师逐级进行交底。主要内容应包括:设计要求、细部作法与施工组织设计中得有关要求,施工机具设备得性能参数、施工条件、施工顺序、施工方法,施工中采用得薪技术、新工艺、新设备得性能与操作使用方法,相关工程质量标准,成品保护与验收标准及施工中得安全注意事项。
3.15.3 施工现场准备
首先熟悉施工现场得环境,了解土建施工情况,熟悉施工设计图纸,编制工程实施总体方案,方案中应有:
1． 各分系统相应得施工进度计划,合理安排施工流程。
2． 工程劳动力需要量计划。
3． 制定质量目标实施措施,确定关键工序及特殊过程,编制相应得施工方案。
4． 对工程所需韵主要设备根据工期安排编制进出场计划。
5． 向政府职能管理部门办理相关得开工报批手续。
