外墙玻璃幕墙施工方案.doc

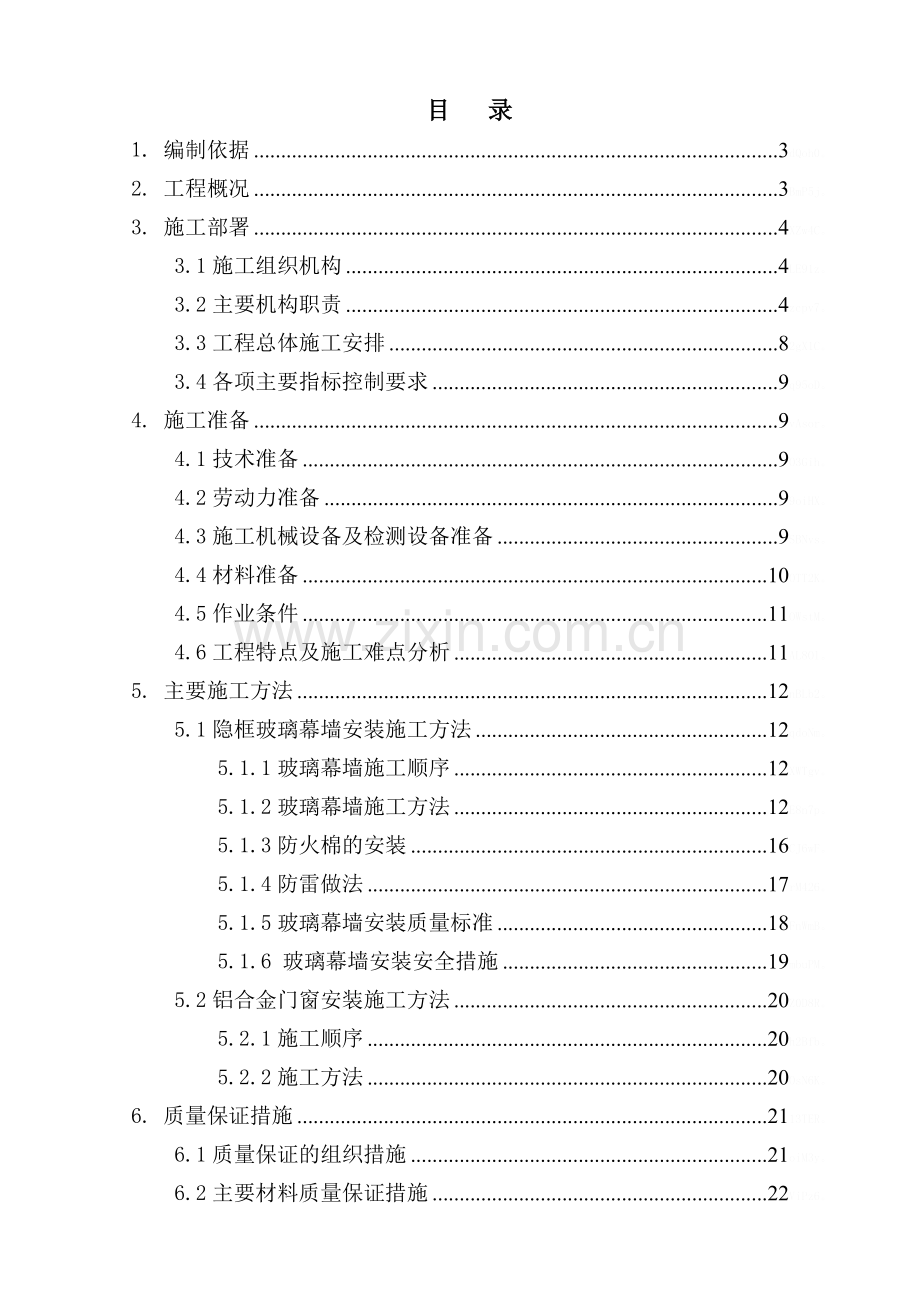

贺州市职业教育中心体育馆玻璃幕墙、铝合金门窗施工方案工程地点：贺州市职业教育中心（城西路58号）建设单位：贺州市职业教育中心管理委员会监理单位：广西大通建设监理咨询管理有限公司施工单位：广西建工集团第二建筑工程有限责任公司 编制日期：二0一四年六月二日目 录1. 编制依据3dQoh0。2. 工程概况3BmP5j。3. 施工部署4XZw4C。3.1施工组织机构4LE91z。3.2主要机构职责4zcpv7。3.3工程总体施工安排82gX1C。3.4各项主要指标控制要求9q95oD。4. 施工准备9vAsor。4.1技术准备9O3Gih。4.2劳动力准备99oiHX。4.3施工机械设备及检测设备准备9SBNvs。4.4材料准备10OTT2K。4.5作业条件11OWstM。4.6工程特点及施工难点分析11AL8Ol。5. 主要施工方法12nBLb2。5.1隐框玻璃幕墙安装施工方法12qdoNm。5.1.1玻璃幕墙施工顺序12XWTgv。5.1.2玻璃幕墙施工方法12E8n7p。5.1.3防火棉的安装16CJ6wF。5.1.4防雷做法17rM426。5.1.5玻璃幕墙安装质量标准18FnWmB。5.1.6 玻璃幕墙安装安全措施19mbuPM。5.2铝合金门窗安装施工方法20Z0D8R。5.2.1施工顺序20h2Bfb。5.2.2施工方法20OsN6K。6. 质量保证措施2113TER。6.1质量保证的组织措施21oiM3y。6.2主要材料质量保证措施22ViPz6。6.3施工过程质量保证措施23bt5eO。6.4三性能试验23EO9jV。7. 劳动力保证措施243LwAP。8. 安全施工措施25ZEwKc。8.1建立和健全安全保证体系25cDHKJ。8.2施工前的勘察26a6T87。8.3安全教育26jBHQL。8.4施工现场保卫工作271YLYO。8.5施工安全技术交底27IurAn。8.6安全检查27U49CA。8.7特殊工种持证上岗28Kly2Q。8.8机械设备安全措施28Ydh5Y。8.9防火、防爆、消防措施29g0n4T。8.10预防自然灾害的措施30oL7b1。8.11劳动保护用品、设备及安全标志使用安全措施31hU6Nn。9. 文明施工保证措施31hk6Cp。10. 成品保护34ZNwr5。11. 附图表35ik5Rc。11.1玻璃幕墙施工进度计划表36agYzI。11.2幕墙安装立面图371. 编制依据1、本工程施工合同2、施工图（玻璃幕墙、铝合金门窗施工图纸）3、主要规程、规范（1）建筑施工质量验收统一标准（GB50300-2001）（2）建筑工程项目管理规范（GB/T50326-2006）（3）建筑装饰装修工程质量验收规范（GB50210-2001）（4）建筑施工安全检查标准（JGJ59-2011）（5）建筑幕墙规范（GBT21086-2007）（6）玻璃幕墙工程质量检验标准JGJ/T139-2001（7）玻璃幕墙光学性能GB/T18091-2000 （8）钢结构工程施工质量验收规范GB50205-2001（9）玻璃幕墙工程技术规范JGJ102-2003（10）铝合金门窗工程技术规范JGJ214-2010（11）建筑用硅酮结构密封胶GB16776-2005（12）其它有关现行施工及验收规范 2. 工程概况工程名称贺州市职业教育中心体育馆地理位置贺州市职业教育中心内（贺州城西路58号）建设单位贺州市职业教育中心管理委员会设计单位桂林市建筑设计研究院监理单位广西大通建设监理咨询管理有限公司施工单位广西建工集团第二建筑工程有限责任公司质量要求合格合同工期425个日历天总建筑面积17226.63地下室面积618.00上部面积16608.63层 数1层建筑物总高度25.55m建筑防火耐火等级为一级设计年限50年抗震设防6度安全等级二级结构形式框架结构/屋顶钢网架玻璃幕墙说明 外墙装饰玻璃幕墙总面积3800平方米、施工高度24米；铝合金推拉窗及平开窗。 玻璃幕墙型材选用广平果铝业有限公司生产的110系列和150系列铝型材，玻璃选用6海洋蓝+9A+6白玻双钢化玻璃，结构胶、耐候胶选用优质硅酮系列，后制预埋件钢板25020010、角码L12080808、化学锚栓M12160，钢构件必须要镀锌，其余的紧固件螺栓为不锈钢，电焊条为3.2电焊条。3. 施工部署3.1施工组织机构本着公司坚持“抓管理 建精品 美环境 保安康 重诚信 促发展”的管理方针，针对本工程的特点及具体情况，我公司成立如下施工组织机构。WPLSw。 项目经理 技术负责人施工员 质量员 材料员 造价员 资料员 安全员 玻璃幕墙安装班组、铝窗安装班组3.2主要机构职责1、项目经理职责认真贯彻执行国家、地方政府和上级有关方针政策以及本企业的各项规章制度，主持制定施工组织设计，编制总体计划及各控制点计划，全面推行工序程序管理、网络管理，各项施工过程管理达标，主持项目内各单位工程进度、质量、安全、成本和文明施工等方面监督、协调、管理全面负责。科学的组织和管理进入施工现场的人、财、物等生产要素，协调好与建设单位、设计单位、地方主管部门等各方面的关系，受公司法人代表的委托，在确保工程质量目标及满足业主的最佳投资效益的的前提下，为如期完成市政府这一重点工程，调动公司一切资源，做好人、财、物、的合理调配与供应，深入现场，及时解决施工中出现的问题，确保实现与企业法人代表签订的经济责任指标。OAQoj。项目经理是单位工程的施工组织者和质量保证工作的领导者，对工程质量负直接责任。执行国家质量政策有关规定，严格执行公司的质量管理规定。坚持公司的质量方针，以满足顾客质量要求和服务要求为前提，以创精品为目标，精心施工，严格管理，不断提高工程质量的管理水平。vYbC1。按本工程的质量目标计划，负责组织编制项目质量计划。执行质量手册规定，严格按ISO9001标准的质量程序文件进行操作，并执行技术部门和质量部门下达的各项措施要求。tsqzy。接受质量检查部门人员的质量检查的监督，及时采取措施改进。负责组织、开展本项目的质量自检记录和施工记录。严格要求施工队组按工序施工，严禁不顾质量抢进度的做法。对违反操作规程，不按工序施工而导致质量低劣的，应制止其继续施工或决定返工。负责向主管质量的公司副经理，汇报质量事故的真实情况，不得隐瞒或提供虚假情况。发生质量事故或产生不合格工程时，承担直接管理责任。2、技术负责人职责积极参加有关施工的各种学术、科研和业务会议，努力提高技术水平和管理水平，在技术上把好工程质量关。参与项目工程的图纸会审工作。负责编制单位工程的施工组织设计。项目质量计划，并经常检查、督促该施工组织设计方案的实施。做好施工技术交底，提供工程半成品加工、采购计划，并协助材料人员验收。对单位工程的隐蔽项目进行检查，及时解决施工中出现的技术问题。负责主管工程的技术资料收集、填报、整理、归档、上报工作。参与处理施工中出现的工程质量、安全事故。参加主管工程的各种施工技术会议，参加竣工验收等工作。3、施工工长职责参与图纸会审工作。参与施工组织设计或施工方案及项目质量计划的编制，并负责执行。对作业班组进行安全文明施工的教育及交底。并在项目技术负责人授权范围内进行技术交底。按规范及工艺标准组织施工，保证进度，施工质量和施工安全。组织隐蔽工程验收和分项工程质量评定。组织好进场材料的质量、型号、规格和检验工作。参加处理施工中出现的工程质量不合格及事故的调查研究，分析处理工作，在技术主管的指导下及时解决施工中出现的技术问题。PBTTS。对因设计或其他因素变更引起的工程量、工期增减进行签证，并及时调整施工部署。参加项目的各种施工技术会议及各分部、分项工程的验收和竣工验收，参加交付后的回访工作。组织并做好各项质量记录，收集和整理各项技术资料和质量保证资料。4、质量员职责认真执行国家有关施工规范、质量检验评定标准，建筑施工安全检查标准和公司质量、安全管理制度、规定。负责对自己监管的工程质量有计划进行监督、检查及落实整改、复查。对不合格品的处置实施进行监督、检查。做好分部分项工程，单位工程的质量检验工作。参加工地“交接检”“隐检”及每日对工程产品质量的“自检”工作负责工地成品保护措施实施的监督、检查工作。发现施工中违反操作规程、技术措施、设计图纸等要求时，应坚持原则，立即提出。并落实整改、复查。认真做好质量、安全检查记录、参加工程质量、安全事故的调查、分析、处理工作。制止违章指挥和违章作业，遇有险情，有权暂停生产并上报领导处理。5、安全员职责制定安全生产方针目标和工作计划，检查安全责任制是否健全落实，分部分项工程安全技术交底情况，编制安全生产责任状。gDc5l。组织召开安全生产例会，对安全生产的重点工作进行部署。协助组织定期（月、季）或不定期的安全生产检查及现场安全检查。开展安全生产的宣传和教育工作，督促检查施工队的入场教育，督促检查特种作业的培训、考核、持证上岗工作。组织交流安全生产经验，加强安全生产管理。负责本项目的现场消防工作，制定切实可行的现场消防管理制度，并给予认真贯彻。做好现场的消防宣传工作，使全体施工树立消防意识。组织进行现场消防大检查，检查出来的消防隐患派专人改正。负责本项目的保卫防盗工作。制定现场保卫制度，定期组织检查。贯彻执行施工现场文明施工管理规定，对施工现场文明施工进行有效管理。组织人员对文明施工进行定期和不定期检查，贯彻文明施工各项措施的落实情况。制定文明施工奖罚制度，并认真贯彻执行。协调本项目与公安、消防、交管及街道等有关部门的关系。6、材料员职责格执行国家规定的各项物资政策和公司的各项规章制度，加强政策学习，不断提高自身政治素质。认真贯彻执行公司物资采购工作程序入、 顾客提供物资的控制程序入、进货检验和试控制程序入、物资搬运、贮存管理工作程序入、产品标识和可追溯性工作程序和物资采购供应管理规定文件。IPsI3。材料人员在采购材料中，不得弄虚作假，有意提高进价，从中谋取私利，要遵纪守法。凡进入施工现场的物资应按规定的质量要求，严把质量、数量、品种、规格验收关，做好记录及时索取材料合格证。hRRg5。负责协助单位材料股做好合格供应商选择和评审工作，做好编制项目部钢材、水泥需用计划，上报公司材料科。认真做好物资采购台帐验收清耗记录，按施工现场总平面图布局，按规格堆放材料。加强现场材料管理，负责各种物资进场的标识和保管工作。Djwyk。认真做好各种物资需用计划和整理工作，编制物资采购计划，按月装订成册归档，填报当月各种物资消耗情况，上多公司材料。NswZY。认真做好本职工作，积极主动地完成单位领导交给的各项任务。7、资料员职责负责项目质量体系文件和资料的收、发、借阅登记、保存并进行管理。督促检查工地施工员及时收集、整理单位工程的原始技术资料。按照建筑安装工程档案管理规定要求，收集整理、归类、立卷、完整地将单位工程的竣工技术资料，送交有关部门检查验收。工程交工验收后，应及时将全套竣工资料交到公司技术档案室。WckWs。负责项目施工图纸的收、发工作，并做好收发登记。负责管理项目有效规范和标准图集。做好借阅编目、登记。分类及标识，并做好台帐。8、施工班组长对本工程队施工范围的工程质量、进度全面负责，领导工人按照图纸、施工规范施工，并严格按照施工程序组织施工；认真组织贯彻落实安全生产、文明施工的规章制度，对所承担的工程安全生产、文明施工工作直接负责。KtXwt。3.3工程总体施工安排在工程施工中遵循“从上往下”的原则，并做好与土建、设备安装施工的配合工作。本工程总的施工顺序为：测量放线后罝预埋件安装主柱安装横梁安装打结构胶玻璃安装耐候胶填缝清理卫生。4DPOf。3、总体施工时间安排本外墙装饰工程安排：玻璃幕墙60天，铝合金中悬窗工程20天，总工期为80天。3.4各项主要指标控制要求1、质量要求：工程质量要达到有关规范合格要求。2、安全要求：注意安全生产，避免发生重大伤亡事故，一般事故频率3。杜绝重大设备事故及重大火灾事故。2pLxy。3、做好现场文明施工，要求现场管理整齐有序，工完料尽，活完场清。4. 施工准备4.1技术准备施工人员熟悉图纸后，由建设单位组织图纸会审，设计和施工人员共同参加，做好会审纪要。由预算员编制施工预算。做好材料的试验、准备工作。47hBk。4.2劳动力准备本工程工程量大，需配备足够以及强干的幕墙安装工、铝窗安装工等工种。劳动力需用计划表 单位：人工种按工程施工阶段投入劳动力情况玻璃幕墙铝合金窗备注玻璃幕墙安装工15铝窗安装工8电焊工2电工1杂工524.3施工机械设备及检测设备准备序号机械或设备名称型 号数量 (台)国别 产地制造 年份额定功率kw1交流电焊机BX-1002长沙2012年112手提式电锯ZIE-TS-1102长沙2013年223切割机TS-25/A2上海2000年7.44砂轮机4苏州2000年175电锤ZIC-MH-24江西2002年66砂轮切割机J3C-4001上海2002年127电钻8上海2002年228水准仪DS30002河南2001年9经纬仪J22上海2001年10电脑TCL1河南2001年311焊接检验尺0.05-2508河南2003年12钢板尺300mm/500mm3柳州2003年13塞尺1柳州2003年1450米卷尺NTW-505上海2001年15游标卡尺NTW-511南宁2002年16钢卷尺5m10南宁2003年4.4材料准备1、玻璃玻璃制品须符合建筑玻璃应用技术规程JGJ113-2003钢化玻璃GB15763.2-2005等相关标准。SrAh2。幕墙玻璃：外片玻璃为6mm厚海蓝色钢化玻璃+9A+内片玻璃为6mm厚钢化透明玻璃；门窗玻璃：5厚普通白玻璃、5mm+6A+5mm海蓝色钢化镀膜中空玻璃。snkWa。2、铝型材铝型材采用广西平铝集团生产的90系列、110系列及150系列铝型材，颜色为磨砂银灰色铝型材，表面处理为阳极氧化，铝材为高精级产品，表面要求洁净、无腐蚀、无气泡。piUM3。3、结构胶和密封胶必须符合铝合金建筑型材GB/T5237-2008等国家相关规范要求；建筑硅酮结构胶、硅酮耐候密封胶选用山东金贝胶业有限公司生产的金贝8800结构胶及金贝2000耐候胶或同类及以上品质的优质产品；SPLDn。使用前应经国家认可的检测机构进行检测合格，检验不合格的产品不得使用，生产厂商须提供其结构胶的变位能力数据和有质保年限的质保书。D55w3。4、钢材所有选用的钢材为国产Q235B钢、不锈钢，其技术要求和性能指标应符合优质碳素结构钢技术条件GB699-88等相关规范要求；应有钢材的材质报告、复验报告和产品合格证书。sydEG。5、密封材料幕墙使用的防水密封胶条采用挤压成型的三元乙丙橡胶，邵氏硬度为70+5并具有20%至30%的压缩度，同时应符合国家现行标准建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范HB/T3099和工业用橡胶板GB/T5574有关规定。ihA87。6、五金配件所有五金配件必须做防腐处理，除不锈钢外，钢制品均应进行表面热浸镀锌处理，所用材料，零配件及半成品应符合现行国家或行业标准。3DKny。7、其它材料隔热保温材料应采用国标防火岩棉，双面胶带和垫杆采用国产优质产品，其它橡胶制品及铝箔等采用国产优质产品。竖梁角码连接处采用2mm厚橡胶垫片隔离。b04zs。4.5作业条件1、主体结构完工，并完成主体结构验收。2、可能对幕墙施工环境造成严重污染的分项工程完成。3、应有土建移交的控制线和基准线。4、检查铝合金幕墙组件，对有缺陷的经修整鉴定合格后才能安装。4.6工程特点及施工难点分析1、工程特点该工程建筑幕墙面积较大，为贺州市重点工程之一，且建筑物占地面积大，三层楼高，外墙装饰有玻璃幕墙、铝窗安装等，施工技术复杂，质量要求高，施工组织要求严密，工期紧迫。jjsaT。2、施工难点测量放线是施工难点之一。本工程外墙装饰较复杂，幕墙分布种类多，因此，测量放线精度对幕墙安装存在很大影响。5. 主要施工方法5.1隐框玻璃幕墙安装施工方法5.1.1玻璃幕墙施工顺序测量放线后置埋件安装连接件与立柱的安装横粱安装玻璃板块安装横梁扣盖安装打胶清理5.1.2玻璃幕墙施工方法1、测量放线（1）放桩测量：施工技术人员到现场，接受工程的轴线桩位置和水准点，然后根据设计文件，测量平面和高程控制桩。Cvca4。（2）施工放线：轴线的引测采用弯管经纬仪按点逐层引测，即将经纬仪架设于地面控制点上，后视相应的照准目标，将控制线测量设在楼面由木工弹线标明，根据楼面上测得的“十”字控制线，可放出建筑物各细部，弹出墨线，作为该层支模，扎盘依据。当轴线往上一层传递时，仍将经纬仪架设于控制点上，照准下一层的“十”字线，向上投测，同样是测得上层的“十”字控制线。2baFh。（3）高程传递及控制水准基点引测不少于2个高程点（便于定期检查复核），这二点应使用方便，将0.000引至主楼的4个大角上，然后用钢尺固定从一点逐层向上传递，以另一点作为找平复核点。复核准确后，再在楼层上用水准仪抄平，在每一个柱及墙角上打出楼板上500的标高并用红油漆标注。cOiTP。（4） 测量使用经纬仪与水准仪必须经有关权威部门年审为合格仪器经常保养，定期校核。2、后置埋件的安装（1）在测量放线的同时，对后置埋件的位置进行定位放线、其上、下、左、右偏差数值不应超过30mm。（2）首先由测量放样人员将分格线弹设在埋件位置上，通过十字定位线定出后置埋件左右、上下的位置。通过竖向钢丝线定出埋件的进出尺寸。FgBEL。（3）安装定出的位置用化学锚栓将后置埋件固定在主体结构上。（4）注意事项：预埋件的锚板表面应平整，锚板安装定位后表面应竖直，以便锚板受压时受力均匀；锚板的锚固深度不得小于160mm，端头伸出螺母57mm为宜。yBhxK。（5）安装完成后，请有资质的检测单位对安装好的后置钢板化学螺栓进行拉拔实验，抽检合格后，才能进行骨架安装。OQxA7。后置钢板化学螺栓大样图3、连接件与立柱的安装（1）支座及立柱的连接幕墙立柱用连接件角码固定在后置埋件上，连接件与立柱接触处加设隔离垫，防止电位差腐蚀，隔离垫的面积不能小于连接件与竖料接触的面积。 HTrp8。（2）立柱的分格安装控制铝合金立柱的安装依据竖向钢丝线以及横向鱼丝线进行调节安装，直至各尺寸符合要求，竖向龙骨安装后进行轴向偏差的检查，立柱安装轴线偏差不应大于2mm, 相邻两根立柱安装标高偏差不应大于3 mm, 相邻两根立柱固定点的距离偏差不应大于2mm;立柱安装就位，调整后及时紧固。否则会影响横料的安装。m40NT。（3）底层立柱安装完毕后，在安装上一层立柱时，两立柱之间安装套筒固定。（4）幕墙避雷的安装应严格按设计要求施工。4、横梁安装（1）立柱全部安装完毕后进行横梁的安装，横梁未安装之前，首先将角码插到横梁的两端，将横梁担住。然后用螺栓固定在立柱上。横粱承受玻璃的重压，易产生扭转，因而立柱上的孔位、角码的孔位应采用过渡配合，孔的尺寸比螺杆直径大0.10.2毫米。MaRSU。（2）由于铝合金幕墙热胀冷缩会产生噪音，设计考虑到此因素，在横梁与立柱之间进行热处理，整根横梁尺寸应比分格尺寸短44. 5mm，横梁两端安装2mm防噪声隔离片（2mm缝或打胶处理）。pftdk。（3）横梁在安装过程中，横粱两端的高低应控制在Imm范围内。同一面标高偏差不大于3mm。5、防腐处理点焊、焊接处均涂防锈漆三遍。6、层间防火及保温封修防火保温材料的安装应严格按设计要求施工。7、隐蔽验收（1）检查构件与主体结构的连接点的安装。（2）预埋件锚固检查。（3）幕墙防雷接地节点安装。8、玻璃板块安装（1）严格按规范程序清理所有注胶部位（用二甲苯清理），把好按规范验收关，不达标的重新处理。（2）将清理好的半成品组件，移到注胶操作台，在注胶前，必须认真地对单元板块的方正进行校正，校正后再进行注胶，注胶应饱满、密实，不得有任何部位漏注。完成注胶后的单元板块，水平移至万向轮推车上固化，注胶及固化必须在注胶车间完成（注胶及保养必须在净化且恒温的专用车间）。ez9Vk。（3）待胶完全凝固后，按安装顺序及组件的规格进行堆放。（4）玻璃板片在安装调整过程中，相邻二单元玻璃板高低差控制在1mm，缝宽控制在1mm。（5）玻璃板块依据板片编号图进行安装，施工过程中不得将不同编号的板块进行互换。同时注意内外片的关系，防止玻璃安装后产生颜色变异。TaKSi。（6）玻璃板块调节水平度、垂直度后，用铝合金压块进行固定。压块规格数量、安装位置应符合设计要求。9、铝合金横梁封盖安装（1）待玻璃安装调整完毕后，进行铝合金横梁封盖安装。（2）注意保护封盖表面的氟碳涂层。10、打胶清理（1）耐候硅酮密封胶的施工厚度应大于3.5mm，施工宽度不应小于施工厚度的2倍,密封槽口底部用聚乙烯发泡材料填塞。zIt7X。（2）耐候硅酮密封胶在接缝内应形成相对两面粘结，并不得三面粘结。节点大样图5.1.3防火棉的安装1、防火棉的要求（1）防火棉必须符合国家标准，防火达2小时；（2）防火棉应在幕墙安装完成后进行安装；（3）防火棉摆放不得在露天，防止下雨淋湿。2、防火棉安装要求（1）玻璃幕墙与主体结构内的楼板或内隔墙相遇时，必须严格进行缝隙防火处理，应采用耐火材料填实，包住连接铁件，防止蹿火。oFtFh。（2）安装防火棉时不宜塞得过于坚实，防火正风压时挤玻璃或负风压时产生缝隙。（3）防火托板的紧固件露面部分必须用防火密封胶涂抹。（4）防火托板的外沿不应直接顶在幕墙玻璃上，缝隙应用防火密封胶嵌缝，形成弹性缝。3、防火棉安装节点图5.1.4防雷做法1、本幕墙设置自身防雷系统，并与主体结构的避雷系统可靠地连接，幕墙设置自身的防雷均压环，每层设置一道，采用12镀锌钢筋，并设独立引线，与主体结构引线焊接，引线接地冲击电阻不大于10殴。zeBCy。2、施工步骤及要求（1）在竖料与40X2扁铜连接处，用砂皮打去单元框上的阳极氧化物。（2）打磨的尺寸小于40X40大于35X35。（3）将不锈钢角铁与总包均压环预留扁铁焊接，电焊长度不得大于50mm。（4）焊接后用40X2扁铜将不锈钢角铁与单元竖料相连接。（5）螺栓连接处要拧紧不得松动。（6）单元板上下、左右采用骑马件相连。（7）连接完后，进行检测，检测完填写隐蔽工程验收单，报监理验收。（8）检测仪器ZC29B型接地电阻测试仪。5.1.5玻璃幕墙安装质量标准一、主控项目1、玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。(验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。)TzddP。2、玻璃幕墙的造型和立面分格应符合设计要求。(检验方法：观察；尺量检查。)3、玻璃幕墙使用的玻璃应符合下列规定：幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。DsiVO。4、玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。焊接连接应符合设计要求和焊接规范的规(检验方法：观察；检查隐蔽工程验收记录和施工记录。)6Ta8O。5、玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。(检验方法：观察；检查隐蔽工程验收记录和施工记录。)56XtV。6、玻璃幕墙应无渗漏。（检验方法：在易渗漏部位进行淋水检查。）7、玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。（检验方法：观察；尺量检查；检查施工记录。）wbU5D。8、玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。（检验方法：观察；手扳检查；开启和关闭检查。）MS5vx。9、玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。（检验方法：观察；检查隐蔽工程验收记录和施工记录。）frWvB。二、一般项目玻璃幕墙的偏差应符合下列规定：幕墙垂直度：25 mm；幕墙水平度：5 mm；幕墙表面平整度：2 mm；幕墙接缝直线度：3 mm；幕墙接缝高低差：1 mm.5.1.6 玻璃幕墙安装安全措施1、电气设备，应有良好的绝缘并接地，每台机械必须一机一闸，并没漏电保护开关。机械转动的外露部份必须没有安全防护罩，停止工作时应断开电源。U6Opi。2、搬运玻璃板块时，要注意前后方向有无碰撞危险。3、施工时，应选好位置站稳，系好安全带，现场操作人员均应戴安全帽。4、施焊时，周围不得放易燃物品。焊工必须穿戴防护工具，接触焊焊工带无色玻璃眼睛，电弧焊焊工要戴防护面罩，施焊时，焊工应站在干木垫或其他绝缘垫上。LSd4f。5、施工前，检查脚手架、马凳和跳板是否搭设牢固，高度是否满足操作者的要求，经鉴定合格后才能上架操作，凡不符合安全之处应及时休整。sETHb。6、禁止穿硬底鞋、拖鞋、高跟鞋在架子上操作，架子上人数不得集中在一起，所用工具要搁置稳妥，防止坠落伤人。5Fles。7、在两层架子上操作时，应尽量避免在同一垂直线上工作，必须同时作业时，下层操作人员必须戴安全帽。8、施焊时，周围不得放易燃物品。焊工必须穿戴防护工具，接触焊焊工带无色玻璃眼睛，电弧焊焊工要戴防护面罩，施焊时，焊工应站在干木垫或其他绝缘垫上。6HU5l。5.2铝合金门窗安装施工方法5.2.1施工顺序测量放线检查并实测洞口尺寸按实测尺寸下料组装窗框安立框安装窗框填塞四周灰缝安装窗扇安装玻璃检查校正打胶密封。bBQam。5.2.2施工方法（1）门窗框按设计图纸的位置、标高安装好，并固定牢固。门窗框与墙体的缝隙嵌塞应密实，满足设计与规范要求。QJdAV。（2）铝合金门窗的型材在工厂加工制作，运到工地，在施工现场进行安装，为防止碰撞后变形、磨损，组装场地应先整平、扫净、铺两层草垫，各种大小零件对号开箱按号堆放、对号组装。对组装后的窗要检查窗品种、规格、开启方式及组合杆、附件，并对外形的平整度检查校正，合格后方可安装。安装前，要检查窗洞尺寸与窗框四周空隙，空隙为1525mm，空隙不够时，要先将洞口修整后，空隙太大，需经抹灰处理后再安装。DMuJw。（3）铝合金门窗框与墙体的固定，采用连接铁件：先将塑钢门窗框放入门洞口内，找平对中后，用木楔临时固定，然后再将固定在门窗框异型材靠墙一面的锚固铁件用螺钉或膨胀螺丝固定在墙体上（严禁直接固定在抹灰面上）。铝合金窗零件及固定件，除不锈钢外，均应做防腐蚀处理。HnJVa。安装节点大样图（4）框与墙间打发泡剂填缝。（5）填缝完成后，即可进行抹灰。抹灰前铝合金窗框底部木垫块要全部取出，抹灰时应预留出24mm宽，58mm深的凹槽，并用密封膏填缝密封。填嵌后与抹灰平齐。要求顺直、洁净、美观。MZ8iW。（6）内墙装饰粉刷完，清扫工作就绪后，开始进行窗扇安装工作，门窗扇安装要求关闭严密，开关灵活，无阻滞、回弹和翘曲变形现象。为防止水泥、电火花等污染，施工时要做好保护。用木板做挡板，安装过程中要及时清理窗表面的水泥、砂浆、密封膏，粉刷全部完成后，将保护胶纸撕去。p54aA。6. 质量保证措施6.1质量保证的组织措施1、做好技术交底。向施工队组及操作人员提出操作规程，基本要求和细部注意事项，使操作人员掌握工作要点，懂得怎样做，如何方能做好，使每道工序始终受到监控。每道工序开工前，工长将各道工种要求，各种材料型号，工种操作规程、标准，基本要求都用书面文字形式，向施工人员交代清楚，定工时由施工员、质检员、当班班长按单验收，依章奖罚。nQ27i。2、材料采购力求货比三家，择优录用，进场材料除要有出厂合格证外，还有公司材料部门或公司试验室出具的复检合格证的文件，特别是是涉及到结构安全的各种材料。dqk9X。3、每道工序完成后实行自检、互检和交接检查的三级检查制度，交接检查由技术负责人、质检员，交接方班组按工序质量评定标准进行 ，检查情况填入工程质量控制记录表，上道工序合格后进行下道工序施工。Nz6Dy。6.2主要材料质量保证措施对进场各种原材料和附件进行质量检查，是否与封样对应，有无出厂合格证和产地证书，是否符合有关技术标准，对不符合有关标准的各种材料和附件实行退货处理。fbf40。1、铝合金型材（1）检查铝合金型材的出厂合格证，化学成分和力性能检查报告及热处理状态报告。（2）检查表面氧化层的质量是否符合幕墙施工合同技术要求。（3）检查铝合金型材表面平整度，断面尺寸，表面光洁度是否符合国标和合同要求。2、钢材（1）所有钢材必须符合国家规范和设计要求的规定。（2）校对钢材的型号、规格是否符合要求，数量是否齐全，出厂合格证是否齐全，钢材化学成分和力学性能测试报告是否齐全。0fBzg。3、玻璃（1）玻璃制品须符合建筑玻璃应用技术规程JGJ113-2003钢化玻璃GB15763.2-2005等相关标准。OKjzj。（2）不合格品不允许使用，并做好记录、编号及归类存放，不得与合格品混杂放置。（3）检查玻璃的产地证书、型号及厚度、状态是否与订货合同相符。（4）校对出厂合格证，物理性能检测报告是否符合购货合同技术要求。（5）检查玻璃的尺寸偏差是否在允许偏差内。4、结构胶、耐候胶（1）必须符合铝合金建筑型材GB/T5237-2008等国家相关规范要求。（2）使用前应经国家认可的检测机构进行检测合格，检验不合格的产品不得使用，生产厂商须提供其结构胶的变位能力数据和有质保年限的质保书。vEQ2C。（3）向国家指定检测中心提供试料材料，以获得结构胶与其接触材料的相容性试验报告。6.3施工过程质量保证措施（1）为确保工程施工质量符合标准，各工种必须严格执行及遵守国家有关部门颁发的施工规范、标准。（2）各工种在进行各分项工程大面积的施工前，应由施工员组织本工程主管队组长进行技术交底工作，并按设计要求首先进行小范围的施工，以此确定施工工艺及质量标准后再全面铺开施工，尽量避免因工艺失误带来的返工现象，为工程的全面达优打下良好基础。Vhe6N。（3）在施工过程中，各工种应密切配合，自觉做好工种之间交叉作业检查、产品保护工作，此工作必须从工人日常素质教育做起，各主管队组长、施工员经常巡查，发现不足应立即纠正并采取有效措施改正。QJYxD。（4）在每一工序施工完成后，应由各工种队组长会同施工员、质检员进行检查，符合规范要求再由下一工种进行下一工序的施工，在此期间应填写有关的检查报告表格及由负责人员签字确认。4rwOM。（5）施工过程的隐蔽项目是工程质量的关键，必须严格要求自觉地安装有关规范做好隐蔽项目的施工、自检，不符合规范及标准的坚决予以返工修正，杜绝偷工取巧的不良现象。TJooE。（6）在全工程完工后，内部验收自检工作，对各部位、各工程施工存在的问题进行列表记录，交由施工员负责安排各工种在规定的时间内全部修改完善，此后才能通知监理进行工程的正式验收。G0WOw。6.4三性能试验1、物理性能说明：（1）风压变形性能本工程的幕墙风荷载最大标准值为1.0KN/，最大设计值为1.4KN/，风压变形性能按V级设计。WCou7。（2）空气渗透性能幕墙的空气渗透性能是指建筑幕墙在风压作用下，其开启部分为关闭状态的幕墙透过空气的性能以10Pa压差下空气渗透量作为分级。本工程空气渗透性能等级为III级。为保证幕墙空气渗透性能满足正常使用功能的要求，我公司的方案采取了如下保证措施：lVwoo。a、所有外立面接缝用优质橡胶条、硅酮耐候密封胶根据雨幕原理进行干、湿密封。b、幕墙的开启部分采用两道干密封技术，确保幕墙的雨水渗透性能满足使用要求。（3）雨水渗透性能根据规范要求：固定部分密封雨水渗透性能达到IV级，即1.0KNP0.7KN；开启部分达III级，即0.35KN/P0.25KNN/为保证幕墙雨水渗透性能满足正常使用功能的要求，我公司的方案采取了如下保证措施：cGZof。a、所有立面接缝用硅酮耐候密封胶进行现场湿密封。b、幕墙的开启部分采用两道干密封技术，确保幕墙的雨水渗透性能满足使用功能。c、幕墙设计采用排水措施，将幕墙可能产生的渗漏水及冷凝水排向室外。2、三性能试验风压变形性能、雨水渗漏性能和空气渗透性能是玻璃幕墙、铝合金门窗的三项基本物理性能，这三项基本物理性能都会直接影响到建筑的整体质量。在施工过程中，要严格按规范要求施工，并将该工程的玻璃幕墙、铝合金门窗中选取三性能最薄弱的区间为样板，请有资质的检测机构做三性能试验。AooNF。7. 劳动力保证措施（1）集结精干的施工队伍，组织好劳动力进场。要求该队伍自身管理水平高，施工能力强，两季不回家，既有利于施工生产的连续，又可保证工程的工期及施工
