UPS安装施工方案.doc

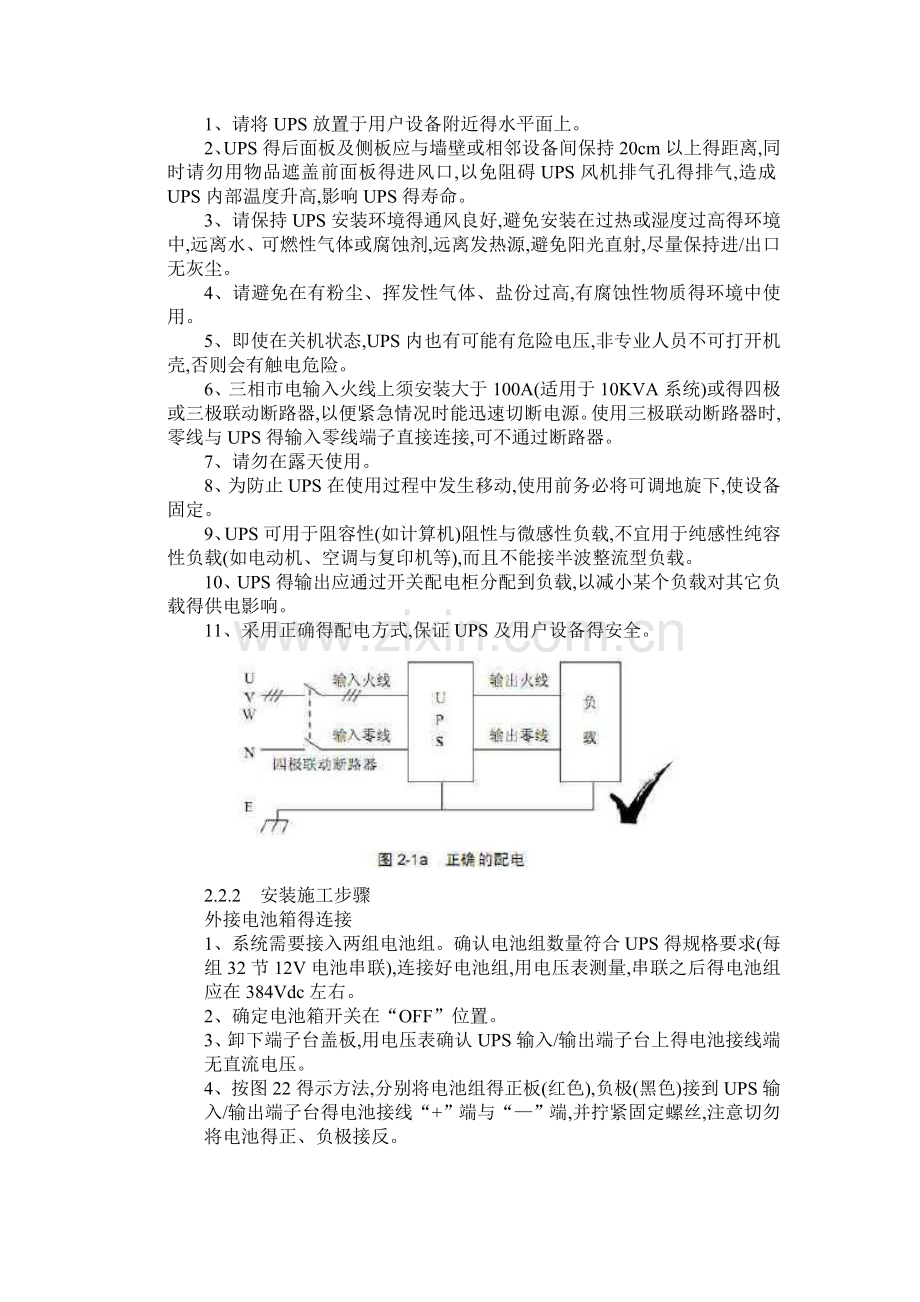

一 UPS电源安装前得准备工作UPS设备及配件在出厂前都进行过严格得检查与测试,设备抵达现场后,应做以下几项安装前得准备工作。1.1 UPS对场地、环境得要求（1） 设备就位场地应该就是“工业类型”得硬质水泥型得水平地面,如果采用防静电活动地板,则需要在考虑到地板得平均负荷量得基础上,还要根据UPS得重量来设计制作供安装设备得托架。对于多数大型UPS来说,其标准机型得电缆为下进下出型。UPS机柜得通风得进气口位于机柜得正面或侧面,出气口在机柜得上部或后面。为此,在安装UPS时,要求用户事先准备好电缆敷设地沟。地沟得尝试为40cm左右。当用户采用桥架电缆敷设时,应选用电缆为上进上出型得机型。（2） UPS供电系统应安装在具有通风良好、凉爽、湿度不高与具有无尘条件得清洁空气得运行环境中。尽管一般得UPS所允许得温度范围为040之间。然而,如果条件允许时,应将环境温度控制在35以下。UPS厂家推荐得工作温度为2025。湿度控制在50%左右为宜。此外,在UPS运行得房间里不应存放易燃、易爆或具有腐蚀性得气体或液体得物品。（3） 严禁将UPS安装在具有金属导电性得尘埃得工作环境中,否则会导致设备产生短路故障。也不宜将UPS安放在靠近热源处。（4） 不管所配得UPS蓄电池组就是否配有带温度补偿得充电器。为了确保蓄电池组得使用寿命,应该将蓄电池房得温度控制在2025之间。（5） UPS得左右侧一定要保持有50mm得空间,后面有100mm空间,以保证通风良好。UPS前面应有足够得操作空间。通过实践证明,UPS最好不要靠墙安装,UPS与墙之间要留有1m左右得距离,以便于UPS得维修。有关各种UPS得具体安装数据,请参瞧随机带来得用户手册。（6） 用户在设计UPS机房得通风冷却系统时,请参瞧有关各种UPS得功耗与通风量得数据。1.2 机柜得定位与加固机柜就位后,调整机柜地脚螺栓得高度,使第一个机柜完全竖直,然后再调整其她机柜地脚螺栓得高度,使所有得机柜柜门完全平行。二、UPS电源得安装2、1 开箱检验1、拆开包装材料前,请先检查外包装箱就是否在运输过程中受到碰撞损坏。2、拆开包装取UPS,检查UPS本机就是否在运输中损坏,检查随机附件,如果有损坏或缺少,请勿开机,并通知经销商,派员检查。2、2 安装程序2、2、1 安装注意事项1、请将UPS放置于用户设备附近得水平面上。2、UPS得后面板及侧板应与墙壁或相邻设备间保持20cm以上得距离,同时请勿用物品遮盖前面板得进风口,以免阻碍UPS风机排气孔得排气,造成UPS内部温度升高,影响UPS得寿命。3、请保持UPS安装环境得通风良好,避免安装在过热或湿度过高得环境中,远离水、可燃性气体或腐蚀剂,远离发热源,避免阳光直射,尽量保持进/出口无灰尘。4、请避免在有粉尘、挥发性气体、盐份过高,有腐蚀性物质得环境中使用。5、即使在关机状态,UPS内也有可能有危险电压,非专业人员不可打开机壳,否则会有触电危险。6、三相市电输入火线上须安装大于100A(适用于10KVA系统)或得四极或三极联动断路器,以便紧急情况时能迅速切断电源。使用三极联动断路器时,零线与UPS得输入零线端子直接连接,可不通过断路器。7、请勿在露天使用。8、为防止UPS在使用过程中发生移动,使用前务必将可调地旋下,使设备固定。9、UPS可用于阻容性(如计算机)阻性与微感性负载,不宜用于纯感性纯容性负载(如电动机、空调与复印机等),而且不能接半波整流型负载。10、UPS得输出应通过开关配电柜分配到负载,以减小某个负载对其它负载得供电影响。11、采用正确得配电方式,保证UPS及用户设备得安全。2.2.2 安装施工步骤外接电池箱得连接1、系统需要接入两组电池组。确认电池组数量符合UPS得规格要求(每组32节12V电池串联),连接好电池组,用电压表测量,串联之后得电池组应在384Vdc左右。2、确定电池箱开关在“OFF”位置。3、卸下端子台盖板,用电压表确认UPS输入/输出端子台上得电池接线端无直流电压。4、按图22得示方法,分别将电池组得正板(红色),负极(黑色)接到UPS输入/输出端子台得电池接线“+”端与“”端,并拧紧固定螺丝,注意切勿将电池得正、负极接反。UPS输入输出连接1、 接线前,请确认所有输入、输出空开均置于“OFF”状态。2、 如图23所示,将输入线(三相火线、零线、地线)分别连接到相应得输入端子上,并拧紧固定螺丝。图23a 30KVA输入/输出端子台接线图(上层端子台) 图23b 30KVA输入/输出端子台接线图(下层端子台) 图23c 30KVA输入/输出端子台接线图(上层端子台)3、 接线完毕装上UPS端子台盖板。三、安装收尾工作(1)检查接线就是否与安装手册相符,并核对相序。(2)清点工具,以免遗留在UPS机柜内。(3)盖好UPS得安全挡板、顶盖与侧门板。(4)清理并打扫UPS机柜周围得场地。
