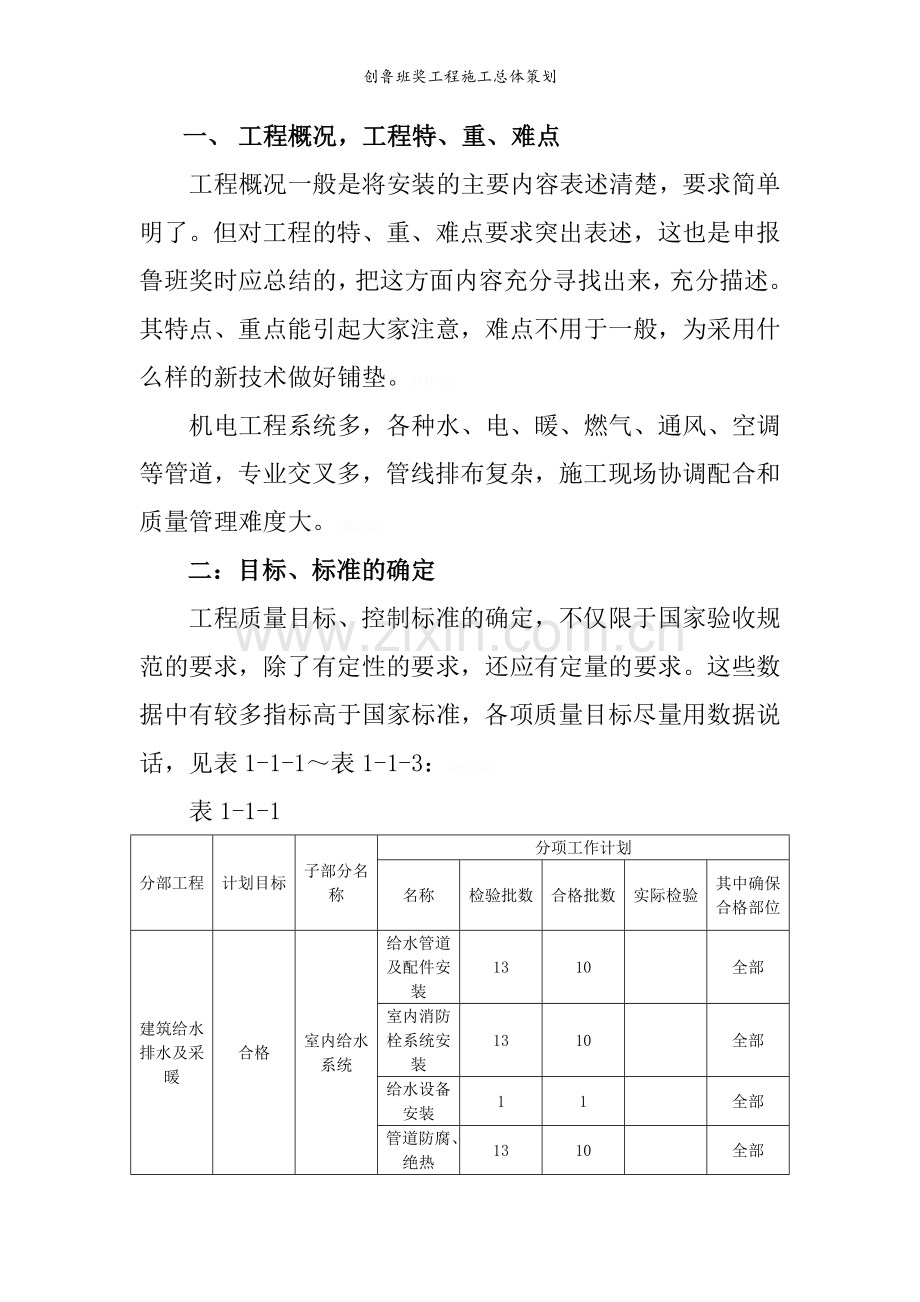

创鲁班奖工程施工总体策划创鲁班奖工程施工总体策划创鲁班奖策划工作必须由项目经理亲自主持，项目总工全面组织，质保体系全程参与。施工策划确定项目施工的目标、措施和主要技术管理程序，同时制定施工分项分部工程的质量控制标准，为施工质量提供控制依据。施工策划包括工艺、标准、做法、施工技术、施工方法、管线布置、装饰色彩、管线走向、材料选择、装饰细部以及现场施工的各种要素等通过统一的施工策划，保证各个分项工程内在质量和外部表现上的一致性和统一性。o1foLPe。施工策划和施工组织设计将奠定整个工程创优的基础和大纲。它是集体智慧的结晶。融会贯通各层次技术管理人员的聪明才智和创优积极性。策划工作有总体策划、局部策划、阶段性策划、细部策划、分部策划、综合性策划等。总之，策划工作除了第一次总体策划、确立总目标、总方向、总要求、形成书面指导性文件外，其他策划工作应贯穿于工程始终。uJ7TKMo。在第一次策划会议之前，应有策划大纲，以便各层级技术管理人员在策划会议上做到有的放矢，例如讨论些什么问题，确立些什么目标（大小目标，如各分部分项达到什么水平），以便分别去编写策划书中的哪些部分，最后汇总、审核、批准并形成文件。QU0VUyK。策划书应包含以下内容：一、工程概况，工程特、重、难点工程概况一般是将安装的主要内容表述清楚，要求简单明了。但对工程的特、重、难点要求突出表述，这也是申报鲁班奖时应总结的，把这方面内容充分寻找出来，充分描述。其特点、重点能引起大家注意，难点不用于一般，为采用什么样的新技术做好铺垫。2VAPcs1。机电工程系统多，各种水、电、暖、燃气、通风、空调等管道，专业交叉多，管线排布复杂，施工现场协调配合和质量管理难度大。lM6m9Qy。二：目标、标准的确定工程质量目标、控制标准的确定，不仅限于国家验收规范的要求，除了有定性的要求，还应有定量的要求。这些数据中有较多指标高于国家标准，各项质量目标尽量用数据说话，见表1-1-1～表1-1-3：TOxVCyG。表1-1-1 分部工程计划目标子部分名称分项工作计划名称检验批数合格批数实际检验其中确保合格部位建筑给水排水及采暖合格室内给水系统给水管道及配件安装 13 10 全部室内消防栓系统安装 13 10 全部给水设备安装 1 1 全部管道防腐、绝热 13 10 全部室内排水系统排水管道及配件安装 23 18 全部雨水管道及配件安装 28 24 全部卫生器具安装卫生器具安装 16 14 全部卫生器具给水配件安装 16 14 全部卫生器具排水管道安装 6 5 全部表1-1-2 分部工程计划目标子部分名称分项工作计划名称检验批数合格批数实际检验其中确保合格部位建筑电气合格电气照明安装成套配电柜、控制柜和电力照明配电箱 17 13 全部电线、电缆导管和线槽敷设 17 13 全部普通灯安装 17 14 全部插座、开关、风扇安装 17 14 全部建筑照明通电试运行 17 14 全部防雷及接地安装接地装置安装 1 1 全部避雷引下线和变配电室接地干线敷设 1 1 全部建筑物等电位联结、接闪器安装 17 12 全部表1-1-3 分部工程计划目标子部分名称分项工作计划名称检验批数合格批数实际检验其中确保合格部位通风与空调合格送排风系统风管系统安装 17 13 全部空调风系统风管与配件制作 17 12 全部部件制作 17 14 全部风管系统安装 17 13 全部消声设备制作与安装 5 5 全部风机安装 17 14 全部风管与设备安装 17 13 全部系统调试 17 17 全部制冷设备系统制冷机组安装 1 1 全部制冷管道及配件安装 1 1 全部制冷附属设备安装 1 1 全部管道及设备的防腐与绝热 17 13 全部系统调试 3 3 全部空调水系统管道冷热水系统 17 13 全部冷却水系统安装 1 1 全部冷凝水系统安装 17 12 全部阀门及部件安装 17 15 全部冷却塔安装 3 3 全部水泵及附件设备安装 7 7 全部管道与设备的防腐与绝热 17 12 全部系统调试 1 1 全部电气安装工程质量预控要点及控制措施分项工程质量控制点质量控制点施工准备材料计划、材料送审，施工方案认真编制结构预埋位置标高正确线管保护层漏埋、错埋管路弯扁度确保按基准标高线施工，避免预埋的管路三层交叉，认真查阅图纸孔洞留设漏留、错留编制孔洞留洞图和留洞检查表桥架安装位置、标高正确，与水管、风管间距正确，支架排列正确绘制综合图解决线槽安装位置、标高正确，与水管、风管间距正确，支架排列正确绘制综合图解决母线安装支架间距正确，母线垂直，接头处封闭根据电气竖井图进行协调管路暗敷支架间距、与水管、风管间距正确，接线盒、过线盒正确，管路弯扁度消除质量通病管路明敷支架间距，与水管、风管间距正确，接线盒、过线盒正确，管路横平竖直，管路弯扁度消除质量通病穿线配线母线涮锡导线损伤严格测锡工艺穿线时注意保护导线电缆敷设电缆平直、固定牢固电缆弯扁度电缆排列整齐、美观根据电缆排布图进行协调，缆按次序敷设器具安装器具固定方法正确位置标高正确研究照明器具的安装方法准确定位设备安装安装方法、位置标高正确制定专项施工方案调试绝缘遥测全面，开关动作可靠制定专项调试方案管道安装工程质量预控要点及控制措施表1-1-4 分项工程质量控制点质量控制措施孔洞预留位置标高正确绘制管道留洞图，洞口检查表套管安装套管类型正确套管水平度、垂直度准确套管类型根据使用部位进行明确立管套管管道完成后再固定套管管道安装位置、标高、坡度正确消除管道交叉和矛盾分系统编制专项施工方案绘制综合图解决施工交叉问题防腐处理除锈、防腐处理彻底认真检查添堵孔洞根据工艺确定填堵方法套管与管道的间隙均匀套管出地面高度符合设计要求套管调整后固定牢固与土建协调地面做法水压试验分层分区打压编制单项方案闭水试验分层分区编制单项方案设备安装稳固编制单项方案系统安装冲洗彻底系统冲洗认真检查调试编制单项方案三、“10项新技术”推广应用与绿色施工随着社会不断进步，工程规模愈来愈大，新技术推广应用的比例越来越高。因此在鲁班奖工程评价中特别强调积极推进科技进步和创新，要求推广应用《建筑业10项新技术》必须在6项以上。因此在工程策划时必须有新技术推广应用和技术创新的内容。事前应做哪些准备，哪些新技术应进行科技鉴定，都应有具体策划，其中不排除过程中，当条件具备时新技术应用的增补。施工新技术的推广和应用以及科技创新是创优的重要一环，必须对科技应用体系进行统一的规划和实施。v3KtnDp。对作为大量消耗资源、影响环境的建筑业工程项目，应全面实施绿色施工，承担起可持续发展的社会责任，这也是近年来创奖所大力提倡的。绿色施工是指工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和科技进步，最大限度地节约资源与减少对环境负面影响的施工活动，实现四节一环保（节能、节地、节水、节财和环境保护）。绿色施工不再是被动地去适应传统施工技术的要求，而是要从生产的全过程出发，依据“四节一环保”的理念，去统筹规划施工全过程，改革传统施工工艺，改进传统管理思路，在保证质量和安全的前提下，努力实现施工过程中降耗、增效和环保效果的最大化。m5ZO9YC。在工程总体策划时，必须对新技术和绿色施工相关技术具体内容和工作要点统筹策划。四：质量特色、工程亮点确立鲁班奖工程的创建水平近年来越来越高，各施工单位都有自己的高招，工程亮点的出现层出不穷，各有特色，根据自身工程的特点，重点，难点，有意识因势利导，制造一些令人耳目一新、为之一亮、为之一震的亮点，使人们看了后为之感动、震动、心动。这些亮点争取做到：“人无我有、人有我优、人精我特”。在科学性，趣味性，人性化，舒适性上下功夫，有些虽然是很小的改动和努力，但也能得到人们的赏识。这种策划，事前可以进行，不排除过程中也可随机发挥。工程的风格，质量特色是要根据投资和设计而定。投资大设计豪华，它应是什么特色，应突出什么；设计简单，投资小，质量特色是什么也应有明确的目标。lRCMqV6。工程质量主要特色、亮点安装工程管线复杂、纵横交叉，施工单位必须实施深化设计、布局合理。给排水各系统管道必须安装牢固、横平竖直，且坡度正确，成排安装，排列整齐，走向流畅，标识清晰、规范，现场抽查不应有跑冒滴漏现象。电气设备及管线安装应精细，接地可靠；大厅、多功能厅、会议室、走廊等预先严格控制灯具、喷淋头、烟感探头位置、达到布置居中或对称协调，成排成线，美观细腻。7XQOWxw。五：综合布局，二次设计这是一道非常重要的工作，应确立哪些部位应进行综合布局的二次设计。土建、装饰、安装多个工种之间的布局、各工种内部的布局，土建、装饰与安装之间的布局应怎么样配合，这个布局应用统一的二次设计要求完善，确立什么时候，哪些工种之间应进行某项工作，怎样进行，哪些工种会参加。NXq4Bql。要创好鲁班奖，必须高标准构思，高标准的落实，二次设计，综合布局是必不可少的环节，它不仅包含安装各工种之间的关联，还包含安装与土建结构之间，安装与装饰之间所相互交叉的环节。经过精心布局设计的工程，可以做到：AwvDDLC。 1：对于空间狭小的部位或穿梁过板等土建结构复杂之处，经过策划，可事先在结构施工时进行预控，从而避免在结构施工完后，各种管线为避梁板，多出更改变向，形成管线施工困难极大从而增加成本，交错碰撞，甚至破坏结构，造成工程永久缺陷，形成隐患。xd05e2I。 2：工程观感的形成，装饰工程与安装之间的紧密配合，精心布局，将至关重要。策划的好，工程将给人以艺术享受。如果不经过布局策划、安装、装饰各自按自己的想法施工，尽管各自感觉良好，但组合在一起便不协调。8hUYdYy。 3：就安装工程自身来讲，综合布局，可使用联合支吊架，特别在地下室、走道上方、机房等各工种之间统一布置综合使用。这样不仅可使安装风格浑然一体、走向有序、层次清楚分明，还可节约空间。dLSA1Ek。 4：安装工程工种之间的综合布局，至少在地下室、机房、管线廊、设备层、走道上方，电井、管井等处。形成综合布置图，并用不同颜色的线条，绘出各种管线，表明标高方位，确认其实施的可行性。TfsvZul。安装工程策划重点部位：（1）地下室的布置地下室布局是比较重要的部分，往往有车库、通道等大面积的场合，且一般不吊顶，安装的管线、末端直线暴露在表面。而管线末端往往是比较多的，有通风空调系统，电气照明系统，消防喷淋系统、给排水系统。另外地下室结构形式多变：如条形、圆弧形、多边形等。工程检查时，地下室是一个必查的部位，他的布局成为地下室策划重点，必须依工种顺序，依次做有效排列。一般考虑顺序为：风、水、电。在很多可以考虑共同设置支架的地方，考虑到规范上规定的一些间距要求后，可采用联合支吊架。FJQEKSO。（2）各功能用房各种机房，如空调机、水泵房。锅炉房、配电房、智能控制用房等。各种管线，设备布置是否合理有序，直接影响设备运行，设备功能正常发挥，安装工艺水平，观感效果。另外与土建结构，装饰共同配合，共同策划。多种支架的设置应具有安全性、合理性；工艺管线走向的美观，千万不要出现为就美观要求而忽视了规范的标准，应两者兼顾，不要故此失彼。61oFY6N。（3）屋面屋面也是必检之处，有很多屋面都设有排烟、通风等设备，另有管线、避雷、景观照明灯具。为考虑屋面美观，功能完善，必须二次设计，综合布局。与土建、屋面装饰密切配合，统一策划，更进一步完善安装工程的功能；而且还能对成品保护起到良好作用。QfCCDod。（4）卫生间卫生间器具、大便器、小便斗、洗脸台、地漏、拖把池、电气开关、插座。灯具、喷头、抽排烟风口等，必须与装饰密切配合，共同策划，绝对不能各行其是，没有规律。地砖、墙砖的排列，与器具的安装标高方位共同考虑，形成共同策划图，然后各自按确定的标高方位进行施工，天棚的设计应与墙、地砖、灯具、风口位置共同考虑才能达到整体美观的效果，这也是极能制造亮点，总结质量特点的地方，一定要精心策划。DwM7fS4。（5）电缆竖井、管井各层强、弱电竖井、管井是抽查时重点检查对象，除了土建施工应按规定做到位外，安装工程的布局施工尤为重要。桥架、电缆、配电箱、母线、灯具、管道、阀门等要布置整齐有序应在施工前进行策划。根据各井道空间大小、功能要求合理布置，形成施工图。各层统一安装工艺，做到安全可靠，工艺完善，美观耐看。FqvVYA0。（6）顶棚顶棚以上管线敷设、末端安装，除了按明敷设要求，整齐有序，支架设置合理外，末端器具与吊顶装饰的配合是十分关键的工序。在安装管线时，就应该考虑到灯具、喷淋头、烟温感器、喇叭、摄像头等等电器具出头的地方，以便在做顶棚时，做到居中对齐，不损伤吊顶龙骨。有些灯具还需加吊点，做到安全可靠。xJUEbaO。（7）策划施工过程注意事项应该重视安装工作的质量监控，除了避免常见的管道和设备安装等通病外，要从安装工作的细微处着手，统筹规划，做好管线的排列，横平竖直，不管是隐蔽管道或是外露管道要同等对待，在保证基本质量要求的基础上，力求美观、耐用和方便。TRUgSoV。外联与资料管理为确保鲁班奖的创建，必须做好外联工作，寻求社会方方面面的支持。必须做好各方与工程有关的单位合作，创造良好的外部环境。还应注意工程创优的宣传和日常奖项的争取。宣传形式包括现场质量观摩会、文明施工观摩会、媒体报道、领导视察等多种形式，通过宣传增强项目的知名度，为创优提供外部条件。DztQSeC。为确保创优工程的整体性、有效性和一致性，必须做好统一资料收集管理工作。统一工程资料收集管理是确保工程得奖的一项重要工作。在施工过程中，对工程资料的收集和整理应注意工程资料的全面性、可追溯性、真实性、准确性。9oFYI9l。 1. 工程资料全面性工程资料必须要有总目录、分册目录、页码清楚便于查找，装订整洁美观。一项鲁班奖工程，从立项、审批、勘测、设计、施工、监理、竣工、交付使用，到报评鲁班奖过程中，涉及到众多的环节和众多的部门，这就要求工程资料齐全完整。应会同建设、监理等单位收集、整理一并归入工程档案。如有关计划、规划、土地、环保、人防、消防、供电、电信、燃气、供水、绿化、劳动、技监、档案等部门检测、验收或出具的证明。常见的有：公安消防部门对设计的审查意见书、工程验收意见书、消防技术检测部门的检验报告和公安消防部门认可文件。uf77RzN。燃气工程的安装资料、变电工程的施工资料、环保部门的检测记录、人防部门的验收意见、劳动（技监）部门对电梯的管理等资料。KXCu20W。各种设备的安装资料，如制冷机组及附属设备、空调机组的安装。按规定应检测和抽检的试验记录，如阀门、闭式喷头、气体灭火、系统组建以及水质检验报告等。上述资料有的是前期的管理资料，有的是施工中专业分包施工或者建设单位单项发包的工程技术资料，作为主承建单位申报项目的鲁班奖工程，收集这些资料确有很大的难度，但无论怎样，鲁班奖工程的资料必须是全面的、齐全的、完整的。hIqdt0N。 2：工程资料的可追溯性根据记载的标识、追踪实体的历史，应用的情况等。对于鲁班奖工程来讲主要是原材料、设备的来源和施工过程形成的资料，涉及到产品的合格证、质量证明书、检验实验报告等。Gzdogsc。进货时供应商提供的原件应归入工程档案正本，并在副本中注明原件在正本；提供抄件的应要求供应商在抄件上加盖印章，注明所供数量、供货日期、原件在何处，抄件人应签字。重要的部位的使用材料应在原件或抄件上注明用途，使其具有追溯性，如设备运转记录应一机一表。设备安装记录表格也不能只有一个试运转表格，安装个程序的情况均应记录。对于用计算机采集、存贮的数据及编制的报告和工程资料，必须有相关责任人亲笔签字，否则就失去了追溯性。jq2WN7i。 3.工程资料的真实性、准确性各种工程资料数据应符合满足规范要求，在施工过程中，检测人员应从严把关，真实地反映检验和试验的数据。同时邀请监理单位确认检验或试验的结果，并真实记录。qKi4bby。施工组织设计，要有质量目标和目标分解。专业施工方案，要结合该工程的实际进行，满足施工顺序，工艺要求，同时满足材料设备使用要求。IhLhs5U。水、电、设备的隐蔽记录要与施工资料相吻合，要能表明隐蔽工程的实际进行情况；均压环的设置也要纳入隐蔽记录，隐蔽记录要能覆盖工程所有部位。l744akc。 4：工程资料的签认和审批各种工程资料只有经过相应人员的签认或审批才是有效的。施工组织设计、质量设计经过相关部门会签和总工审批，要有监理单位和建设单位审核同意。重要的施工方案，作业指导书也要送监理单位确认。M2pPF6z。各种检验和试验报告签字要全，要有操作者、质检员、各专业工程师和技术负责人的签字，有监理单位或建设单位代表签字。u1s8T1I。工程资料内容必须真实、准确，与工程实际相符，工程文件应采用耐久性的书写材料如碳素墨水，蓝黑墨水，不得使用已褪色的书写材料等；工程文件材料幅面尺寸规格为A4幅面，图纸应采用国家标准图副。所有竣工图必须加盖竣工图章，包括“竣工图”，字样、施工单位、编制人、技术责任人、编制日期、监理单位、现场监理、总监。。如果利用施工图改变竣工图，必须表明更改修改依据。Zm0accw。七、过程影像资料（一）工程照片资料安装工程照片工程迎接各级领导视察、接受职能部门检查的照片。工程全貌，地下室车库；水泵房；配电室；设备基础；首层大堂；卫生间全景和各部位细部做法、特写；管道根部节点；地下室等有大量管道部位的特写；安装位置准确的电器开关盒；天稝器具布置安装照片；屋面全貌；屋面避雷；屋面设备等。R4zCMCn。项目CI照片施工现场主题景观；现代化的办公空间；井然有序的施工生产区；干净舒适的职工生活区；各种宣传标语、七牌两图、主体文化墙；丰富多彩的职工文化生活设施；文明工地建设的新颖独到之处；现场寻向路标；大门形象；现场林间标准色等。DP1YzSb。（二）工程录像资料先进施工工艺；工法的操作演示记录；工程迎接各级领导视察、接受职能部门检查、接受兄弟单位参观学习的录像；其他与新技术应用有关的影视资料等。mSX8dqw。安装工程短片素材地下室（人防、设备观感）的影像记录；主要使用功能房间整体及细部节点录像；屋面总瞰、避雷、设备、防排烟风管、电气桥架和各类管道并附录音解说或专人讲解录像；屋面其他各种造型亮点录像；设备间、设备管道、末端设备、箱体的亮点特写；具有先进性的施工工艺演示录象；特殊部位施工先进性工艺措施记录说明；工程鸟瞰全景等。K2mQHsa。以上所列为所需收集素材的关键部位和常规部位，但实际工作中并非仅此而已，“鲁班奖”工程精髓主要在于创新，要坚持创新是魂，在平时施工中找出更多的亮点和光环，让我们将其收集与光影之间，为工程多留下一些精彩的瞬间。oCd6dL5。单位工程项目的策划（一）策划形式 1.书面策划对工程各部位施工做法进行深化设计，采用图表和文字形式进行交底。 2. 动漫策划采用电脑对工程工艺流程、关键部位、细部做法，进行三维模拟和配音解说进行交底。 3. 现场实物策划开工之前进行现场实物样板策划，再根据样板直观地对操作人员进行施工交底，并且进行实物比对验收。吊顶策划由于消防、空调与通风工程的施工图与装饰图分开，创精品工程必须对吊顶进行二次深化设计。吊顶中各类终端设备口排列应整体规划，居中对称，间距均匀，成行成线的观感效果，并且罩面板应交接严密。不吊顶顶棚在主体施工阶段就要做到预埋线盒成行成线。d8HOwDC。当吊顶采用块材材料时，确保喷淋头、灯具、烟感、风口居中成线排列。墙面线盒、插座、开关、箱体、检修口等布置需要在交底时明确，一些箱体为了美观和分色，箱体可突出墙面3-5mm，一些难以到达部位和手工不易把握的部位，应制作专用器具施工，如捋角器。kpPQTRw。电井、管道井策划电井、管道井内做到暗处明做，不留死角，主题预埋施工前做好管线二次深化排列，确定管线位置。电井中弱电系统一般为行业自行后期布线，主体预埋时尽量予留过路线盒，设置在桥架和其箱体背后，确保装饰施工穿线处于隐蔽位置。电、管井内待土建先进行粉刷、刮白施工后，再进行桥架、箱体、管道安装，避免出现施工死角和交叉污染。B09laVg。卫生间策划采用电脑预排，卫生洁具预留洞、电气开关、扦座盒与排砖应结合弹线定位，确保地漏、洁具居中、电气开关、扦座盒位置正确。MdyQ0DN。管道穿墙、楼板施工时，要确保套管居中，凸出楼板面高度一致，墙面平其；保温管道应采用同材质的金属保护壳制作喇叭口，进行根部收口；穿墙及吊顶版处应采用装饰圈、防火板、铝塑板进行收口。G0IJhqK。安装工程 1.给排水、通风与空调工程（1）CAD综合布置：结构层吊顶内的设备安装需前期进行CAD综合布置，即对设计院提供的图纸进行深化，完善综合布局，利用计算机CAD软件全面策划，要达到：各路管道、风管、设备按工艺要求布置，同时保持与建筑物等距离相对标高一致，成排成行，支架设置一致，接口固定统一，产品保护完美。与其他设备如电气桥架、配电柜、母线无影响。IGvfncN。（2）动、静设备安装：各类冷冻机组、给排水泵容器等动静设备的安装一是要统一按工艺进行布置，与建筑物等距离，按规格同一直线，保持配管统一标高，支架统一标高。二是按规范进行固定，需达到与基础结合的受力面，同时要保证可靠的连接，稳定性要好。如螺栓的垂直，露牙，垫铁高度，数量，间隙。EMXdNH3。三是对有减震要求的设备，首先减振器需水平的安装，并可靠地与基础固定，其二动设备减振补偿安装设置，应尽可能设在离动设备较近的水平位置，应尽可能设在离动力设备较近的水平位置，并在补偿装置外设固定支架。如补偿装置只能设置在垂直立管位置，应在补偿装置内设减振托架，减振器应同部与动设备下减震器。Awj9dHt。四是设置动设备的位移措施，可直接在减振装置上与公用地座形成一体，也可在公用地座四周设限位装置。（3）伸缩补偿处理：对穿越结构伸缩缝的管道、风管，需要规范性补偿处理，尤其是要按结构伸缩的不同情况，采取对应的有效措施，确保功能完善运行可靠。EaLRiIE。一是管道穿越结构变形缝时，结构变形缝两边有墙时，应在墙体两边各设一个补偿装置，外侧各设固定支架。二是管道穿越结构变形缝时，结构变形缝处无墙或单边墙时，在墙体任何一边设不少于一个补偿装置，外侧设固定支架。9lTWITj。三是风管穿越结构变形缝时，也应按管道穿越变形缝一样设补偿和固定支架。（4）管道的连接及支架设置： 1）管道对采用焊接的首先应考虑管材配管公差，即4mm以上均要设间隙，间隙需要管壁厚选定，一般应是壁厚的1/2.同事要考虑管口的错边量，偏差值应是壁厚的0.2倍，最大不能超过2mm。YmZYml2。其二是控制焊接的成型，即焊接外型应均匀、饱满，不能低于母材（管道壁厚），无咬肉和飞溅物。 2）管道对接采用沟槽型连接时，除按管径在规定距离设置支、吊架外，水平管的两侧，弯头两侧，三通、四通及异径连接管的接口处均应对称设支、吊架。支架距接头净距离不小于150mm和大于300mm。支、吊架不得设置在沟槽的连接件上。212fNvi。 3）管道连接的法兰、焊缝、阀门、仪表等应便于使用和检修，不得紧贴墙面、楼面和管架。 4）管道支架不得设置在管道焊缝上同时离法兰也应保持一段距离，管道上直接设置支架应先在本体上设保护板，不得利用法兰螺栓来吊挂和支撑其他设备。09Z1i7M。 5）当建筑物是弧形时，管道等其他设备设置时均应加工制作成同曲率的弯管来进行敷设，不应利用法兰来借弧形及其他不合理措施。fk1GnQq。（5）管道的外保温： 1）为确保保温的严密性，对需外保温的管道的支架应考虑一是小口径（100mm以下）可设托架成双“欧米加”型。eQs20KY。二是大口径应设软木托架，这样就能使管道有效地达到保温和固定的作用。 2）外保温的绝垫层如橡塑施工时应放样落料，充分考虑与管道的贴合紧密，接口要选用胶水，不得用外胶带来替代。I0fUcB1。 3）金属外壳保护应有效地咬变连接，并纵缝应错开，不应有其他措施强行连接。（6）管道的标色：管道本体油漆色标和外保温标色都应按管道内介质的内容来标定。管道本体可按介质标定色标来进行外涂料，外保温可按介质标定色标来坐色环和流向标色。EoPe6u5。（7）卫生器具洗脸盆的标高应符合规范一般为800mm，其设置应牢固，同时应保持水平位置，还应做满水试验。存水弯应与墙接口或地接口中心一致，同时应设置可靠的连接。其他卫生器具都应按其功能设置平整稳固与建筑物封闭，标高正确，接管中心一致。rzgcWGx。（8）消防箱消防箱内各有关器具都应按其使用功能设置合理的位置。消火栓口应规定的标高设置即1100mm正、负5mm，单栓口应设置在门轴侧反向，皮带盘应设置在门轴侧。警铃应设置在消防栓口的上方，消防箱门应顺着疏散的方向开启，消防箱接入的消防管较劲距离应设固定支架，消防箱门应有显著的标识。xh0ZTqA。（9）通风管安装风管的柔性短管应选用防腐、防潮、不透气、不易霉变或难燃阻燃性材料，长度应为150-300mm，与风管的同心度一致，不得扭曲。6PEe14E。风管穿越防火、防爆墙或墙板，应设预埋管或防护管，其钢板厚度不应小于1.6mm，风管与套管之间采用不燃且对人体无危害的柔性材料封堵。oHTZtAX。防火阀距墙表面不大于200mm，穿越墙体风管段应由2-3mm钢板制作。防火阀直径大于630mm时应设固定独立支、吊架，且不得阻碍手柄的操作。8wZixXq。水平悬吊的风管当改变方向时或长度超过20m时均应设置防晃动固定支架。风机安装悬吊式通风机机座与吊框架应使用隔振垫块或隔震器，并用螺栓固定，其吊杆与框架固定时应采用上下螺母锁定，并有防松装置。WMhvmGl。室外顶层风机安装应设固定装置，非金属软接需选用金属辫跨接，机与风管的软接应同心一致，不得扭曲。同时要考虑金属设备的防雷接地。HEfCOhJ。 1.电气、智能、电梯工程（1）CAD综合布置利用CAD计算机软件进行综合布置，使电气桥架、电管等设备与建筑物和其他设备成等距离，成排成行，强、弱电保持规定距离，支架统一，接地排同步于桥架柜，器具设置规范，配套成排，弧形一致，固定支架统一。灯具标高一致，直线度强，开关、插座统一标高。同时考虑母线槽有一个独立的空间：配电房设备的独立性：建筑物整体的等电位装置。OJ8SLNs。（2）防雷设施建筑物顶部避雷带应与顶部外露设备连成一个整体的电气通路，各金属设备需可靠地与防雷干线连接，且与避雷引下线连接可靠。2jCNzvr。顶部避雷带高度150mm应设置在女儿墙中心，当女儿墙宽度大于300mm时，避雷带应在距墙外侧150mm。YrpTVhp。避雷带跨越变形缝时应设置补偿措施。避雷带、接地线的焊接应采用搭接焊：如采用扁钢时，搭接长度为其宽度的2倍，且至少3个棱边焊接，如采用圆钢时，搭接长度应为其直径的6倍，且双面焊接。当选用钢管时，在其对接处应用同样材质的扁钢进行跨接，接口两边不少于2倍扁钢宽度进行焊接，且双面焊接。nJYpqKJ。（3）配电柜、配电箱配电柜与基础型钢地座应接触紧密、平整、无间隙，并有明细的可靠接地。配电箱内导线连接紧密，配线整齐，无绞接现象，回路编号齐全，标识正确，垫圈下螺栓两侧压得导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全，并应设置零线和保护地线或接零汇流排零线和保护地线应进汇流排配出。金属门上有仪器设备的需将门与接地通过金属辫、螺栓有效地跨接。JOKkz2R。（4）金属电缆桥架金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地或接零可靠。 1）封闭型镀锌金属桥架及其支架全长应不少于2处于接地或接零干线相连，金属支架应通过防松垫圈可靠地与金属桥架连成一体。金属桥架连接板处应设不少于2个有防松螺帽或防松垫圈的连接固定螺栓。OxBP0oI。 2）封闭型镀锌金属金属桥架的跨接需在接口的连接板两端跨接铜芯接地线，接地线截面积不应小于4mm。其他同于镀锌金属桥架。dk7ezY3。 3）梯节式镀锌金属桥架的支架接地：需顺着桥架走向在支架上敷设一根4*25的镀锌扁铁，选用大于8mm的镀锌螺栓加防松装置与每个支架可靠连接。该接地扁铁全长应不小于2处与接地或接零干线相连接。其他同于镀锌金属桥架。2qNzE2B。（5）母线槽母线槽应选用三相五线制，安装的位置应选用独立的环境，要避免与水管相近，并要有充分的通风条件。母线槽本体除了按规定对三相五线的连接、接地的连接外，其支架应按负载的等距离设置，一个单元不少于2个，分接口应设置防晃支架。支架与母线槽之间应设压板进行可靠连接，支架的接地应同步于梯节式的金属镀锌桥架，即沿母线槽全程用4*25镀锌扁铁设置支架上，并与支架可靠的连接，镀锌扁铁全程不少于2处与接地或接零干线相连接。xq2XFx2。母线槽的接口均需用专用的金属辫来进行跨接。在垂直穿越楼板时，应按工艺要求规范的设置弹簧支架，即要保证母线能随着结构升缩自由松动。孔洞应用防火泥柔性材料封堵，严禁用水泥来封堵。Q2fGWFI。（6）灯具当灯具距地面高度小于2.4mm时，灯具的可接近裸露导体必须接地或接零可靠，并应有专用接地螺栓和标识。大型花灯的固定和悬吊装置应按灯具重量的2倍做过载试验。固定灯具带电部件和绝缘材料以及提供防触电保护的绝缘材料应采用阻燃材料。游泳池和类似场所灯具等电位连接可靠，且有明显标识，其电源的专用漏电保护装置应全部检测合格。自电源引入灯具必须采用绝缘导管，严禁采用金属或有金属护层的导管。1zmDjxX。（7）导线的连接当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线应是黄绿相间色，零线用浅蓝色：相线用：A相一黄色，B相一绿色，C相一红色。bguragh。单股铜芯线的连接宜采用阻燃型安全压接帽，压接帽的规格与导线截面积相匹配，并须采用配套的“三点抱压式”多用压接钳压接。多股铜芯线连接时必须搪锡或压接，搪锡应均匀、饱满、光滑。2fIUbSa。建筑物顶棚、吊平顶、装饰面板内严禁导线裸露。电线不得在线槽或导管内接头。（8）开关插座开关的高度应距地面1.3m，并考虑便于操作的位置如门框边0.15-0.2m，相同型号并列安装及同一室的开关高度一致。插座的标高应场所的规定设置，同一室内插座安装高度应一致。rrJ18Oq。接线应色标符合规定要求，即火线中一相，零线蓝色，接地线黄绿色，不能随意变动。开关接线应选五种色线以外的色线如白色、咖啡色。p3NyZpw。单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线连接，左孔与相线连接，左孔与零线连接。单相三孔、三相四孔及三相五孔插座的接地或接零线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座接线的相序一致。开关接线不能一孔进二线，不能串接。C312FCk。细部策划落地小便器、上口水平缝对齐。（6）电线、电器开关、插座、上口水平缝对齐。一中心：地漏在地板砖中心。墙的排砖图和安装的电器不能各行其道。 2：确定重点。做好过程控制体现我要你怎么干，你就怎么干；而不是你想怎么干就怎么干，我来检查再整改；达到：一居中：灯吊、地漏，包括对地板砖、插座、吊顶、开关等居中；二对齐：上下对齐，左右对称对齐；三成线:横成排，竖成行、斜成线。严格按分部分项工程检验标准执行：建筑给水排水工程 1. 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。 2. 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。 3. 给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。 4. 生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。Mfw4nlQ。检验方法：检查有关部门提供的检测报告。 5. 管道与阀门安装的允许偏差应符合表1-2-27的规定。管道与阀门安装的允许偏差表1-2-27 项目允许偏差（mm）国家标准项目标准实测数据水平管道纵横方向弯曲钢管每米 1 1 全长25m以上 ≤25 ≤25 塑料管复合管每米 1.5 1.5 全长25m以上 ≤25 ≤25 铸铁管每米 2 1.5 全长25m以上 ≤25 ≤25 立管垂直度钢管每米 3 2 全长25m以上 ≤8 ≤8 塑料管复合管每米 2 2 全长25m以上 ≤8 ≤8 铸铁管每米 3 2 全长25m以上 ≤10 ≤10 成排管段和成排阀门在同一平面上间距 3 3 6. 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取2处消火栓做试射试验，达到设计要求为合格。bsLNPih。检验方法：实地试射检查。 7. 室内给水设备安装的允许偏差应符合表1-2-28的规定。室内给水设备安装的允许偏差表1-2-28 项目允许偏差（mm）国家标准项目标准实测数据静置设备坐标 15 15 标高 ±5 ±5 垂直度（每米） 5 5 离心式水泵立式泵体垂直度（每米） 0.1 0.1 卧式泵体水平度（每米） 0.1 0.1 联轴器同心度轴向倾斜（每米） 0.18 0.8 径向位移 0.1 0.1 8. 管道及设备保温的允许偏差应符合表1-2-29的规定。管道及设备保温的允许偏差表1-2-29 项目允许偏差（mm）国家标准项目标准实测数据厚度 +0.1？ +0.1？ -0.05？ -0.05？表面平整度卷材 5 5 涂抹 10 10 注：？为保温层厚度。 9. 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
