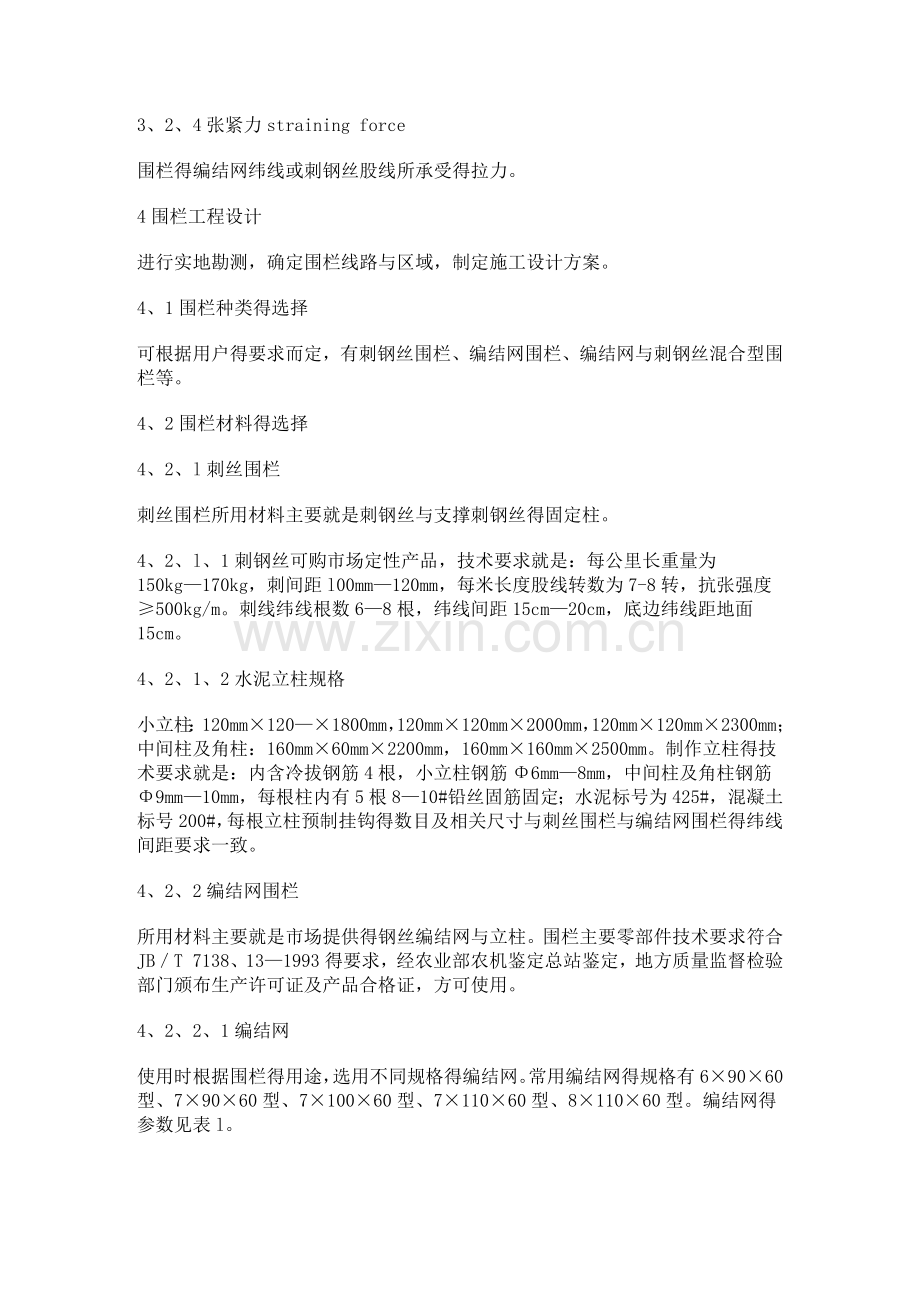

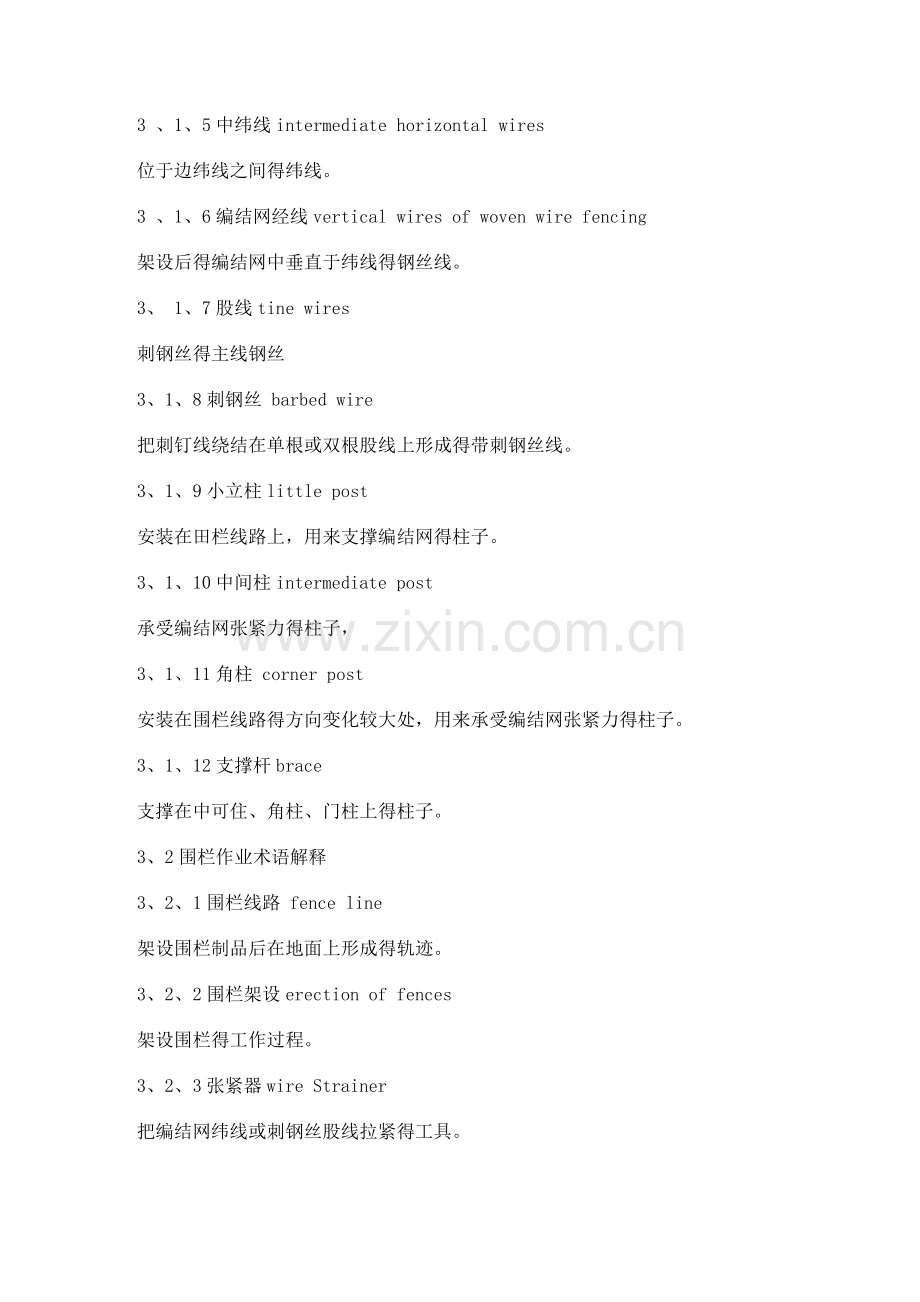

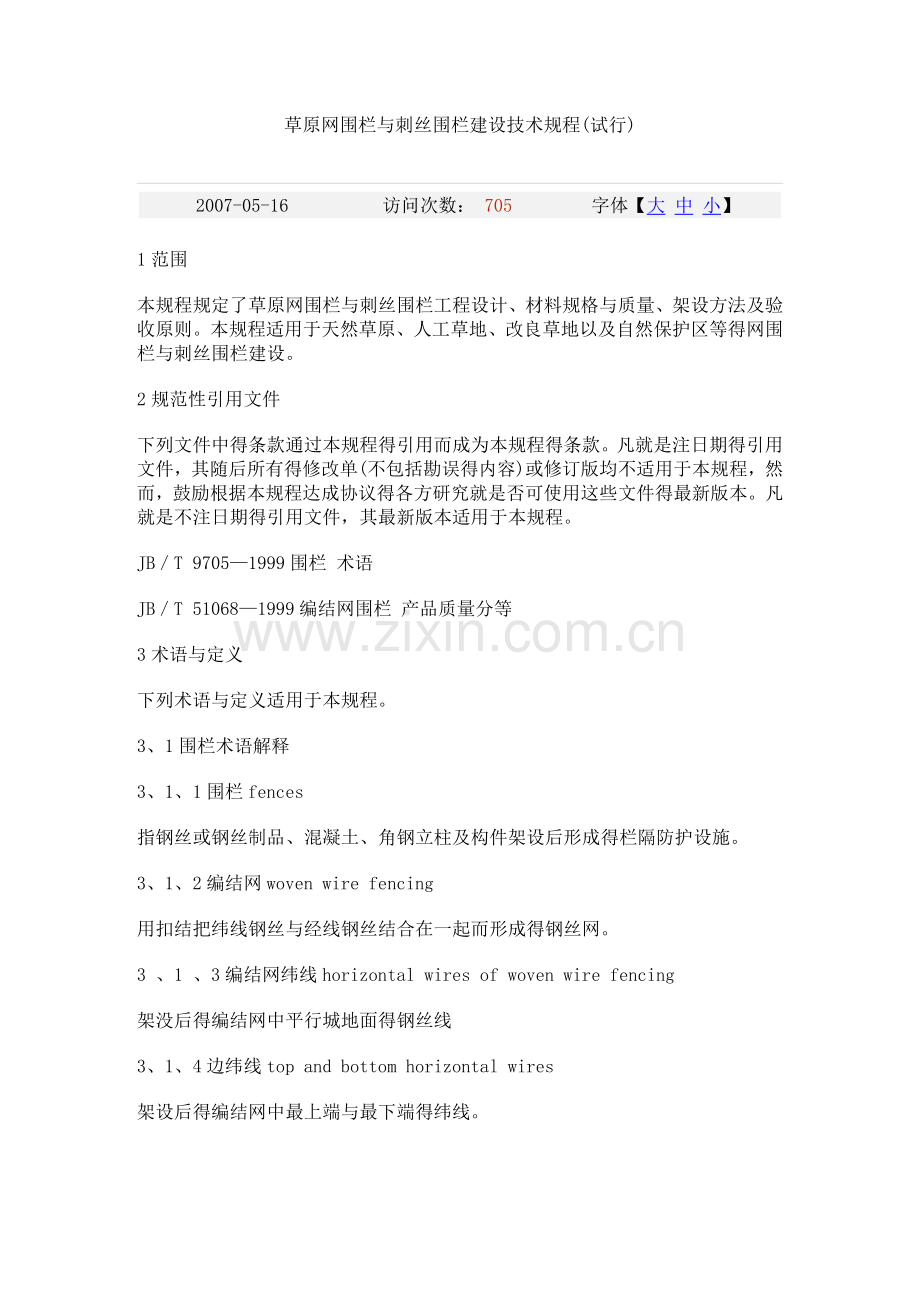

草原网围栏与刺丝围栏建设技术规程(试行)2007-05-16访问次数： 705字体【大 中 小】1范围本规程规定了草原网围栏与刺丝围栏工程设计、材料规格与质量、架设方法及验收原则。本规程适用于天然草原、人工草地、改良草地以及自然保护区等得网围栏与刺丝围栏建设。2规范性引用文件下列文件中得条款通过本规程得引用而成为本规程得条款。凡就是注日期得引用文件，其随后所有得修改单(不包括勘误得内容)或修订版均不适用于本规程，然而，鼓励根据本规程达成协议得各方研究就是否可使用这些文件得最新版本。凡就是不注日期得引用文件，其最新版本适用于本规程。JBT 97051999围栏 术语JBT 510681999编结网围栏 产品质量分等3术语与定义下列术语与定义适用于本规程。3、1围栏术语解释3、1、1围栏fences指钢丝或钢丝制品、混凝土、角钢立柱及构件架设后形成得栏隔防护设施。3、1、2编结网woven wire fencing用扣结把纬线钢丝与经线钢丝结合在一起而形成得钢丝网。3 、1 、3编结网纬线horizontal wires of woven wire fencing架没后得编结网中平行城地面得钢丝线3、1、4边纬线top and bottom horizontal wires架设后得编结网中最上端与最下端得纬线。3 、1、5中纬线intermediate horizontal wires位于边纬线之间得纬线。3 、1、6编结网经线vertical wires of woven wire fencing架设后得编结网中垂直于纬线得钢丝线。3、 1、7股线tine wires刺钢丝得主线钢丝3、1、8刺钢丝 barbed wire把刺钉线绕结在单根或双根股线上形成得带刺钢丝线。3、1、9小立柱little post安装在田栏线路上，用来支撑编结网得柱子。3、1、10中间柱intermediate post承受编结网张紧力得柱子，3、1、11角柱 corner post安装在围栏线路得方向变化较大处，用来承受编结网张紧力得柱子。3、1、12支撑杆brace支撑在中可住、角柱、门柱上得柱子。3、2围栏作业术语解释3、2、1围栏线路 fence line架设围栏制品后在地面上形成得轨迹。3、2、2围栏架设erection of fences架设围栏得工作过程。3、2、3张紧器wire Strainer把编结网纬线或刺钢丝股线拉紧得工具。3、2、4张紧力straining force围栏得编结网纬线或刺钢丝股线所承受得拉力。4围栏工程设计进行实地勘测，确定围栏线路与区域，制定施工设计方案。4、1围栏种类得选择可根据用户得要求而定，有刺钢丝围栏、编结网围栏、编结网与刺钢丝混合型围栏等。4、2围栏材料得选择4、2、l刺丝围栏刺丝围栏所用材料主要就是刺钢丝与支撑刺钢丝得固定柱。4、2、l、1刺钢丝可购市场定性产品，技术要求就是：每公里长重量为150kg170kg，刺间距l00mm120mm，每米长度股线转数为7-8转，抗张强度500kg/m。刺线纬线根数68根，纬线间距15cm20cm，底边纬线距地面15cm。4、2、1、2水泥立柱规格小立柱：120mm1201800mm，120mm120mm2000mm，120mm120mm2300mm；中间柱及角柱：160mm60mm2200mm，160mm160mm2500mm。制作立柱得技术要求就是：内含冷拔钢筋4根，小立柱钢筋6mm8mm，中间柱及角柱钢筋9mm10mm，每根柱内有5根810#铅丝固筋固定；水泥标号为425#，混凝土标号200#，每根立柱预制挂钩得数目及相关尺寸与刺丝围栏与编结网围栏得纬线间距要求一致。4、2、2编结网围栏所用材料主要就是市场提供得钢丝编结网与立柱。围栏主要零部件技术要求符合JBT 7138、131993得要求，经农业部农机鉴定总站鉴定，地方质量监督检验部门颁布生产许可证及产品合格证，方可使用。4、2、2、1编结网使用时根据围栏得用途，选用不同规格得编结网。常用编结网得规格有69060型、79060型、710060型、711060型、811060型。编结网得参数见表l。4、2、2、2角钢立柱角钢立柱用热轧等边角钢。角钢立柱规格，门柱、角柱9mm90mm8mm，中问柱70mm70mm7mm7mm，小立柱40mm40mm4mm，支撑杆用直径50mm得焊管。在潮湿地区使用角钢，应喷涂防锈漆。表1 编结网围栏规格与基本参数单位：mm规格纬线根数网宽间距经线间距钢丝公称直径自上而下相邻两纬线间距边纬线中纬线经线811060型811006002、8，2、5，2、5200，180，1880，150，130，130，130711060型71100600200，200，180，180，180，160710060型71000600150，180，180，180，160，l50790060型7900600180，180，150，130，130，130690060型6900600210，210，180160，140610060型61000600240，220，200，180，1604、3围栏高度得确定标准围栏得高度为1100mm1300mm，以拦挡小畜为目得得围栏高度可降低200mm，以拦挡野牛动物为目得得围栏高度视具体动物而定。5围栏架设5、1围栏定线5、1、1平地定线在欲建围栏地块线路得两端各设一标桩，从起始标桩起，每隔30m设一标桩，直至全线完成，使各标桩成直线。5、1、2起伏地段定线在欲建围栏地块线路得两端各设一标桩，定准方位：中间遇小丘或凹地，要在小丘或凹地依据地形得复杂程度增设标桩，要求观察者能同时瞧到三个标桩，使各标桩成直线。5、2线路清理对欲建围栏得作业线路要清除土丘、石块等，平整地面。5、3围栏中间柱得没置为使围栏有足够得张紧力，每隔一定距离需设置中间住。5、3、1平坦地区得直线围栏5、3、1、1围栏长度应在l00m200m之间，设胃1个中间柱。5、3、1、2若围栏长度超过200m，用中间柱将围栏总长分隔为不超过200m得若干部分。5、3、1、3起伏地形得直线围栏，要将中间柱设置在凸起地形得顶部与低凹地形得底部，将围栏分隔成数段直线。5、4小立柱间距及埋深得没置地势平坦且土质疏松得地段，间距4m6m，小立柱埋深0、5m0、6m；士壤紧实得地段，间距8m12m，小立柱埋深0、3m0、5m；地形起伏得地段，间距3m5m。5、5 中间柱得埋没中间柱(角钢中间拄或水泥中间住)埋深0、7m1、0m，地上部分与小立柱取齐，然后存其受力得方向上加支撑杆。5、 6水泥小立柱得埋没5、6、1挖坑要求坑口尽量小，以能放入水泥小立柱为限，坑深0、5m0、6m。5、6、2埋设将水泥小矿住放人坑中，网填土并夯实，线路上各小立柱要成直线。5、7角钢小立柱得埋没先存角钢小立柱底端0、5rn处作好埋深标记，按规定间距将小立柱垂直砸入地下，至标记为止。5、8角件、地锚埋设与支撑架设角件埋深0、7m1、0m，在角柱受力得反向埋设地锚或在角柱内侧加支撑杆。5、9特殊地段围栏立柱得埋设5、9、1若围栏通过低凹地，凹地两边为缓坡，相邻小立柱之间得坡度变化1:8时，应在凹地最低处增设加长立柱，并将桩坑扩大，在桩基周围浇灌混凝土围定。若雨季有水从围栏下流过，则应在溪流得两边埋设两根如上所述得加长立柱。在两立柱之间增加几道刺钢丝以提高防护性。5、9、2若围栏穿过低湿地，可使用悬吊式加重小立柱，用混凝土块加重，亦可用钢筋作栏桩，以石块加重。5、9、3围栏跨越河流、小溪，若河流宽度不超过5m，可在河流两岸埋设小直柱，使围栏跨越河流；若河流宽度超过5m，则应在河流两岸埋设中立柱，为了防止水流冲毁围栏，不宜在河流中间埋设立柱，应用木杆或竹竿吊在沟槽处起拦挡作用。5、10围栏得架设围栏架设要以两个中间柱之间得跨度为作业单元，围栏线端应各自固定在中间柱上。5、10、1刺钢丝围栏得架设剌钢丝围栏纬线得架设要逐条进行，放一道线安装好一道。程序如下：5、10、1、1首先要在中间柱受力方向得延长点上竖立临时作业立柱，安装张紧器张紧刺线，为避免架设时刺线出现松弛，应由下往上一道一道张紧。5、10、1、2将刺钢丝线在中间柱得一端绑紧，然后放线。4、10、1、3用张紧器张紧刺钢丝线，张紧要适度，防止纬线拉断或张紧器滑脱伤人。5、10、1、4将刺钢丝线固定在中间柱与小立柱上。为防因钢丝热胀冷缩而引起得围栏松动，每隔80m100m加装一个花兰螺丝，各花兰螺丝之间得刺线用活钩或弹簧卡支撑，以便随时进行紧固。5、10、2编结网围栏得架设5、10、2、1施工程序：固定门柱、拐角柱与受力中立柱，展开网片固定起始端专用张紧器固定夹紧纬线实施张紧绑扎固定网片移至下一个网片段施工。5、10、2、2从中间柱得一端开始，沿围栏线路铺放编结网。将编结网铺在围栏草原内侧，将网格较紧密得一端朝向立柱，起始端留5cm8cm编结网。5、10、2、3编结网得一端剪去一根经线，将编结网竖起，把每一根纬线线端在起始中间柱上绑扎牢固。5、10、2、4继续铺放围栏网，直到下一个中间柱，将编结网竖起并初步固定。若需将两部分编结网连接在一起；可使用围栏线绞结器接头。5、10、2、5埋设临时作业立柱，安装张紧器张紧围栏，各纬线张紧力为700N900N，整片围栏受力要均匀。5、10、2、6将围栏另一端相对中间柱得位置除去一根经线，自中纬线分别向上向下将每根纬线分别绕中间柱绞紧。5、10、2、7将编结网自边纬线向中问逐一绑扎在线桩上。5、1 l门得安装预先将围栏门留好，门宽6m8m，高1、2m1、3m，门柱要用支撑杆予以加固，用门柱埋入环与门连接，加网前将门柱及受力柱固定好。6日常管理与维护对围栏设施要经常检查，发现围栏松动或损坏要及时维修。7验收原则7、1设汁方案有厄缺陷，就是否为优化方案。7、2围栏线路应符合用户得要求，外观整齐。7、3围栏张紧力要按JBT 7138、41993得检测方法检查。7、4围栏纬线与各立柱得绑结应牢固可靠。7、5所有立柱应牢同可靠，所有紧固螺丝应拧紧。7、6地面不应有碎钢丝、铁钉等金属物。7、7围栏架设后如不符合上述要求，应立即返修，经检验合格后方可交付使用。
