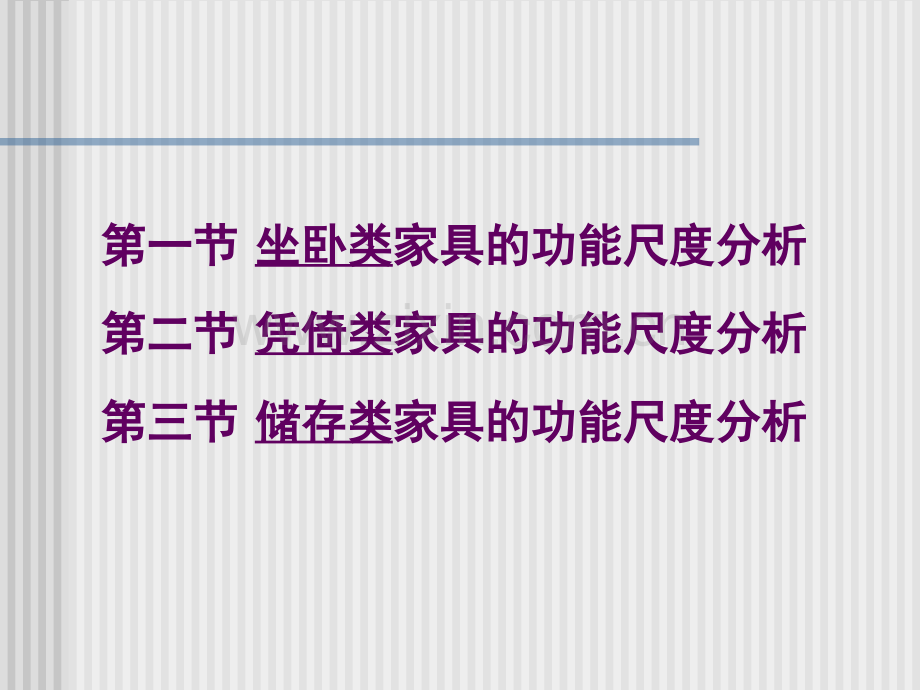

第三章第三章家具功能设计家具功能设计第一节第一节 坐卧类坐卧类家具的功能尺度分析家具的功能尺度分析第二节第二节 凭倚类凭倚类家具的功能尺度分析家具的功能尺度分析第三节第三节 储存类储存类家具的功能尺度分析家具的功能尺度分析第一节第一节 坐卧类家具的功能尺度分析坐卧类家具的功能尺度分析 一一 座椅功能尺度参数分析座椅功能尺度参数分析 二二 卧具功能参数的分析卧具功能参数的分析n坐着工作可提高工作效率，减轻劳动强度。坐着工作可提高工作效率，减轻劳动强度。n而座椅对人有而座椅对人有利利有有弊弊“月光花园”扶手椅 雅则梅田(日)1990交叉格扶手椅 弗兰克.O.盖里(美)1991n与直立站姿相比与直立站姿相比:n坐姿有利于身体下部的血液循环n减少下肢的肌肉疲劳n有利于保持身体稳定。站姿和坐姿时脊柱形状坐姿之利坐姿之利 骨盆向后方倾转骨盆向后方倾转腰痛等疾病腰痛等疾病背下端的骶骨倾转背下端的骶骨倾转脊柱由脊柱由S S形（正常形）形（正常形）拱拱 形形椎间盘受很大压力椎间盘受很大压力坐姿之弊坐姿之弊n1.坐高n2.坐面倾斜度n3.靠背倾斜度n4.坐深n5.坐宽n6.靠背高度n7.靠背形状n8.扶手n9.重量的分布 坐椅功能尺度参数的分析坐椅功能尺度参数的分析 1.坐高：坐高：坐面前缘的高度坐面前缘的高度n影响坐姿舒适程度的重要因素之一；n也是确定靠背高、扶手高和桌面高等一系列尺度的基准。LUISA椅 弗兰克.阿尔比尼（意）1950n舒服的坐姿是大腿近乎水舒服的坐姿是大腿近乎水平，两脚被地面所支持。平，两脚被地面所支持。n椅坐高应略小于小腿膝窝椅坐高应略小于小腿膝窝到地面的垂直距离。到地面的垂直距离。座面高度与压力分布的关系n适宜的坐高适宜的坐高=小腿膝窝高小腿膝窝高+鞋厚鞋厚(20-40mm)-(10-(20-40mm)-(10-20mm)20mm)n工作椅坐高较高：工作椅坐高较高：400-440mm400-440mmn休息用椅坐高较低：休息用椅坐高较低：300-380mm300-380mmn休息时，坐姿一般是向休息时，坐姿一般是向后倾斜，在一定范围内，后倾斜，在一定范围内，倾角越大，休息性越强。倾角越大，休息性越强。n但倾角过大，起坐时不但倾角过大，起坐时不方便（老年家具）。方便（老年家具）。n一般坐椅一般坐椅3-53-5n休息椅休息椅6-156-152.坐面倾斜度：坐面与水平面的夹角座面前倾还是后倾？座面前倾还是后倾？n座面后倾座面后倾：倾角越大，休息性越强。n座面前倾：座面前倾：n工作椅坐面宜呈水平状态或略向前倾。n座面后倾角越大，在办公桌前工作时，身体会用力前倾，引起椎间盘内压力和胸部、背部肌肉负荷增大。平衡椅 奥布斯维克（挪威）n一般情况下一般情况下,倾角越大，倾角越大，休息性越强，但倾角过休息性越强，但倾角过大使起坐不方便。大使起坐不方便。n对于工作用椅则应将靠对于工作用椅则应将靠背倾斜度减少，接近垂背倾斜度减少，接近垂直状态，从而增大活动直状态，从而增大活动范围，提高工作效率。范围，提高工作效率。n一般一般95-11095-110。3.靠背倾斜度：靠背与水平面的夹角n坐深通常应小于坐姿时大腿坐深通常应小于坐姿时大腿的水平长度的水平长度，使坐面前缘到，使坐面前缘到小腿有小腿有60mm60mm的间隙，保证小的间隙，保证小腿活动自由。腿活动自由。4.坐深：坐面前缘到后缘的距离n一般坐深一般坐深：380-420mm380-420mmn休息用椅坐深应大一些，休息用椅坐深应大一些，软体沙发软体沙发460-530mm460-530mmANTROPUS沙发 马克.扎奴索（意）1949 5.坐宽：坐宽：坐面水平宽度坐面水平宽度n坐椅的宽度应使臀部得到坐椅的宽度应使臀部得到全部的支撑并有适当的活全部的支撑并有适当的活动余地，便于人体坐姿的动余地，便于人体坐姿的变换。变换。n一般坐宽一般坐宽不小于不小于380mm380mm。臀部宽度n有扶手的椅子以扶手内宽有扶手的椅子以扶手内宽来作为坐宽的尺寸，一般来作为坐宽的尺寸，一般按人体按人体肩宽肩宽尺寸加适当余尺寸加适当余量。量。n有扶手椅子有扶手椅子坐宽坐宽一般不小一般不小于于460mm460mm。n单人沙发椅：单人沙发椅：450-480mm450-480mm，全包沙发：，全包沙发：500-600mm500-600mm。肩宽n靠背高度一般上沿不宜靠背高度一般上沿不宜高于肩胛骨（相当于第高于肩胛骨（相当于第9 9胸椎，高约胸椎，高约460mm460mm）。）。6.靠背高度：n对于专供操作的工作对于专供操作的工作椅，靠背要低些，一椅，靠背要低些，一般主要支持位置在上般主要支持位置在上腰凹部第腰凹部第2-42-4腰椎处，腰椎处，高约高约185-250mm185-250mm。n休息性强的躺椅，靠休息性强的躺椅，靠背倾角大，靠背高超背倾角大，靠背高超出肩高，则颈部需有出肩高，则颈部需有支撑，一般不小于支撑，一般不小于660mm660mm。P40椅,1955 奥斯瓦多.伯萨尼（意）7.靠背形状：靠背形状：n侧面轮廓应能降低椎间盘内压侧面轮廓应能降低椎间盘内压力和肌肉负荷。力和肌肉负荷。n靠背应有垫腰的凸缘，凸缘的顶点应在的靠背应有垫腰的凸缘，凸缘的顶点应在的2 2、4 4腰椎骨之间的部位。腰椎骨之间的部位。n垫腰有助于保持腰椎自然曲线，垫腰厚度以垫腰有助于保持腰椎自然曲线，垫腰厚度以5cm5cm左右为宜。左右为宜。n根据人体尺度，扶手上表面根据人体尺度，扶手上表面至座面的垂直距离为至座面的垂直距离为200-200-250mm250mm（软椅需注意减去坐（软椅需注意减去坐时的座面下沉量）时的座面下沉量）。肘部平放高度8.扶手n扶手前端可略微升高，随座面扶手前端可略微升高，随座面倾角和靠背倾角的变化。倾角和靠背倾角的变化。n扶手倾斜度一般：10-20n扶手在水平方向的左右偏角：10，一般与座面的形状吻合。n扶手内宽应稍大于肩宽，一般扶手内宽应稍大于肩宽，一般不小于不小于460mm,460mm,沙发等休闲用椅沙发等休闲用椅可加大到可加大到520-560mm520-560mm。9.重量的分布：重量的分布：n坐姿时人体重量主要坐姿时人体重量主要由由坐骨结节坐骨结节支撑时，支撑时，人的感受较舒服。人的感受较舒服。n软的座垫可以增加接软的座垫可以增加接触表面，从而减小压触表面，从而减小压力分布不均匀性。力分布不均匀性。n座面设计不妥，会使座面设计不妥，会使大腿受压迫，阻碍下大腿受压迫，阻碍下肢的血液循环，造成肢的血液循环，造成下肢麻木。下肢麻木。坐姿重量分布扶手内宽B1座深T1扶手高H2背宽B3背长L1尺寸极差s背斜角座斜角角度极差A不小于460400-440200-250不小于440不小于2751095-100 1-4 1 扶手椅座前宽B2座深T1背宽B3背长L1尺寸极差s背斜角座斜角角度极差A不小于380340-420不小于300不小于2751095-100 1-4 1 靠背椅 二二 卧具功能参数的分析卧具功能参数的分析 （一）人体构造与寝卧姿势（一）人体构造与寝卧姿势 （三）床的尺度（三）床的尺度n人体头、胸、臀三部分在站立人体头、胸、臀三部分在站立时重力方向时重力方向 基本重合。基本重合。n卧姿时三重力方向是平行的，卧姿时三重力方向是平行的，分别对脊柱产生弯曲作用。分别对脊柱产生弯曲作用。（一）人体构造与寝卧姿势（一）人体构造与寝卧姿势人体站姿和卧姿的身体形态区别n床面比床面比较硬较硬时，压力分布不均匀，背部接触面减少，时，压力分布不均匀，背部接触面减少，局部压力增大。局部压力增大。n但床面但床面过软过软，由于重力作用，腰部会下沉，造成腰椎，由于重力作用，腰部会下沉，造成腰椎曲线变直，背部和腰部肌肉受力，从而产生不适。曲线变直，背部和腰部肌肉受力，从而产生不适。n床面软硬度应保持背部与床面床面软硬度应保持背部与床面2-3cm2-3cm的空隙最好。的空隙最好。硬床还是软床？硬床还是软床？1.床宽：床宽：n通常床宽为人仰卧时通常床宽为人仰卧时肩宽的肩宽的2.5-32.5-3倍，倍，即床宽即床宽=2.5-3W=2.5-3W，中国，中国成年男性成年男性W=43cm,W=43cm,女性女性W=41cmW=41cm。n单人床最小宽不小于单人床最小宽不小于800mm800mm，双人床最小不，双人床最小不小于小于1200mm1200mm。（二）床的尺度：（二）床的尺度：2.床长床长n床的长度指两头床屏或床床的长度指两头床屏或床架内的距离，考虑人躺下架内的距离，考虑人躺下后的身长外，还须包含放后的身长外，还须包含放置枕头和被子等的空间。置枕头和被子等的空间。n床长床长=h1.05+=h1.05+h:h:平均身高平均身高 ：头前留空量：头前留空量 ：脚后留空量：脚后留空量 （、一般取一般取75mm 75mm）n国标国标GB3328-82GB3328-82规定，成人规定，成人床床面净长为床床面净长为1920mm1920mm。n床高一般和椅坐高度一致，使床同时具床高一般和椅坐高度一致，使床同时具有坐卧功能。另外还要考虑人穿衣、穿有坐卧功能。另外还要考虑人穿衣、穿鞋等动作。鞋等动作。n一般床高一般床高400-500mm400-500mm。3.床高双层床双层床n双层床的层间净高：双层床的层间净高：n必须保证下铺人在就寝和起床时有足够的动作空间；nGB3328-82规定：双层床底床铺离地面高不大于420mm，层间净高不小于950mm。n为防止掉下，上层铺为防止掉下，上层铺须安装安全拦板，长须安装安全拦板，长度不短于床长的度不短于床长的1/21/2，高度不低于高度不低于120mm120mm。铺面净长L2铺面宽B8底层铺面离地面高度H11层间净高H121920800900不大于420不小于950双层床第二节第二节 凭倚类家具的功能尺度分析凭倚类家具的功能尺度分析 一、坐式用桌的功能尺度分析一、坐式用桌的功能尺度分析 二、站式用桌的功能尺度分析二、站式用桌的功能尺度分析一、一、坐式用桌的功能分析坐式用桌的功能分析1.高度高度n过高过高的桌子：的桌子：脊椎侧脊椎侧弯、眼睛近视等疾病；弯、眼睛近视等疾病；耸肩，引起疲劳，降低耸肩，引起疲劳，降低工作效率。工作效率。n过低过低的桌子：的桌子：人体脊人体脊椎弯曲过大，形成驼背，椎弯曲过大，形成驼背，背肌疲劳；腹部受压从背肌疲劳；腹部受压从而妨碍呼吸及血液循环。而妨碍呼吸及血液循环。常用桌高：常用桌高：700700、720720、740740、760mm760mmn桌子的高度还应根据椅桌子的高度还应根据椅座面的高度来确定，使座面的高度来确定，使桌高和椅高间保持一定桌高和椅高间保持一定的尺度关系。即要由的尺度关系。即要由桌桌面和椅面间的高差面和椅面间的高差（h1h1）来决定。来决定。n桌高桌高=坐高坐高+桌椅面高差桌椅面高差桌椅面高差桌椅面高差h1n桌椅面高差是一个非常重要的尺寸，是根据人体桌椅面高差是一个非常重要的尺寸，是根据人体测量尺寸和实际功能要求来确定的。一般取测量尺寸和实际功能要求来确定的。一般取坐姿坐姿时上身高的时上身高的1/31/3。GB3326-82GB3326-82中规定为中规定为280-320mm280-320mm。桌椅面高差桌椅面高差座高H1桌面高H桌椅（凳）高差H-H1400-440700-760280-320nGB3326-82GB3326-82规定桌面高度为规定桌面高度为h=700-760mmh=700-760mmn桌高可分别为桌高可分别为700mm,720mm,740mm,760mm700mm,720mm,740mm,760mm2.2.桌面宽度和深度桌面宽度和深度 桌面应以人坐时手达到的水平工作范围为基本依据，并考虑桌面可能放置物的性质及尺寸大小。nGB3326-82GB3326-82规定：规定：双柜写字台宽双柜写字台宽 1200-1400mm 1200-1400mm，深，深600-750mm600-750mm 单柜写字台宽单柜写字台宽 900-1200mm900-1200mm，深，深500-600mm500-600mmn餐桌及会议桌桌面尺寸以人均占周边长为准设计，餐桌及会议桌桌面尺寸以人均占周边长为准设计，一般人均占桌周边长一般人均占桌周边长550-580mm550-580mm，舒适长度为，舒适长度为600-750mm600-750mm。3.3.桌下净空尺寸桌下净空尺寸n为保证下肢能在桌下放置为保证下肢能在桌下放置与活动，桌面下的净空高与活动，桌面下的净空高度应高于双腿交叉时的膝度应高于双腿交叉时的膝高，并使膝部有一定上下高，并使膝部有一定上下活动余地。活动余地。n桌子抽屉下沿距椅坐面至桌子抽屉下沿距椅坐面至少应有少应有178mm178mm左右的净空。左右的净空。nGB3326-82GB3326-82规定：桌子空规定：桌子空间净高大于间净高大于580mm580mm，净宽，净宽大于大于520mm520mm。宽B深T柜脚净空高H7中间净空高H3中间净空宽B4侧柜抽屉内宽B5宽度极差 B深度极差 T900-1200500-600不小于100不小于580不小于520不小于23010050单柜写字台宽B深T柜脚净空高H7中间净空高H3中间净空宽B4侧柜抽屉内宽B5宽度极差 B深度极差 T1200-1400600-750不小于100不小于580不小于520不小于23010050双柜写字台二、站式用桌的功能尺度分析二、站式用桌的功能尺度分析高度高度n站立用工作台的高度是站立用工作台的高度是根据人站立时自然屈臂根据人站立时自然屈臂的肘高来确定的。的肘高来确定的。n最舒适的工作面的高度最舒适的工作面的高度是低于肘部高度是低于肘部高度7.6-7.6-10cm10cm站立时肘部高度n工作台高男性工作台高男性95-100cm95-100cm，女性，女性88-93cm88-93cmn若需要用力工作的台面，其桌面可稍降若需要用力工作的台面，其桌面可稍降2-5cm2-5cm。第三节第三节 储存类家具功能尺度分析储存类家具功能尺度分析一、储存类家具与人体尺度的关系一、储存类家具与人体尺度的关系二、物品尺寸与储存空间二、物品尺寸与储存空间n家庭橱柜一般应适应家庭橱柜一般应适应女性使用的要求。女性使用的要求。n第一区域第一区域：以肩为轴，：以肩为轴，上肢半径活动的范围，上肢半径活动的范围，高度在高度在603-1870mm603-1870mm。是存取物品最方便、是存取物品最方便、使用频率最多的区域，使用频率最多的区域，也是人的视线易看到也是人的视线易看到的视域的视域。一、储存类家具与人体尺度的关系n第二区域第二区域：从地面至人站：从地面至人站立时手臂下垂指尖的垂直立时手臂下垂指尖的垂直距离，即距离，即603mm603mm以下的区以下的区域，该区域存储不便，需域，该区域存储不便，需蹲下操作，一般存放较重蹲下操作，一般存放较重而不常用的物品。而不常用的物品。n第三区域第三区域：若需扩大储存：若需扩大储存空间，节约占地面积，可空间，节约占地面积，可设置，即设置，即1870mm1870mm以上的区以上的区域，一般可存放较轻的过域，一般可存放较轻的过季性物品。季性物品。挂衣杆下沿至底板内表面间距H4挂衣杆下沿至顶板内表面间距H5柜内空间深挂长外衣挂短外衣挂衣空间深T2折叠衣物放置空间深T3不小于1350不小于85040-60不小于500（竖挂）450（横挂）不小于450衣柜顶层屉面上沿离地高H8底层屉面下沿离地高H9抽屉深T4不大于1250不小于60 400-550抽屉宽B深T高H层高H10750-900300-4001200-1800不小于220书柜常用书籍规格书架搁板最小空间高n一般柜体一般柜体n宽度：常用800mm、900mm或1000mm为基本单元；n深度：上衣柜550-600mm，书柜300-400mm，n家具的功能尺度应与时俱进家具的功能尺度应与时俱进n如以前的电视柜进深都在600以上，这是由电视机的厚度决定的，但现在随着液晶电视的普及，电视柜的进深尺寸也可以相应减少。n家具功能多样化家具功能多样化n随着经济的不断发展和进步，人们的消费由大众化转向个性消费，对“单一功能”用品不再感兴趣，而要求系统、多功能的家具。从抽屉柜延伸出去的梳妆台从抽屉柜延伸出去的梳妆台 可收放的书桌可收放的书桌
