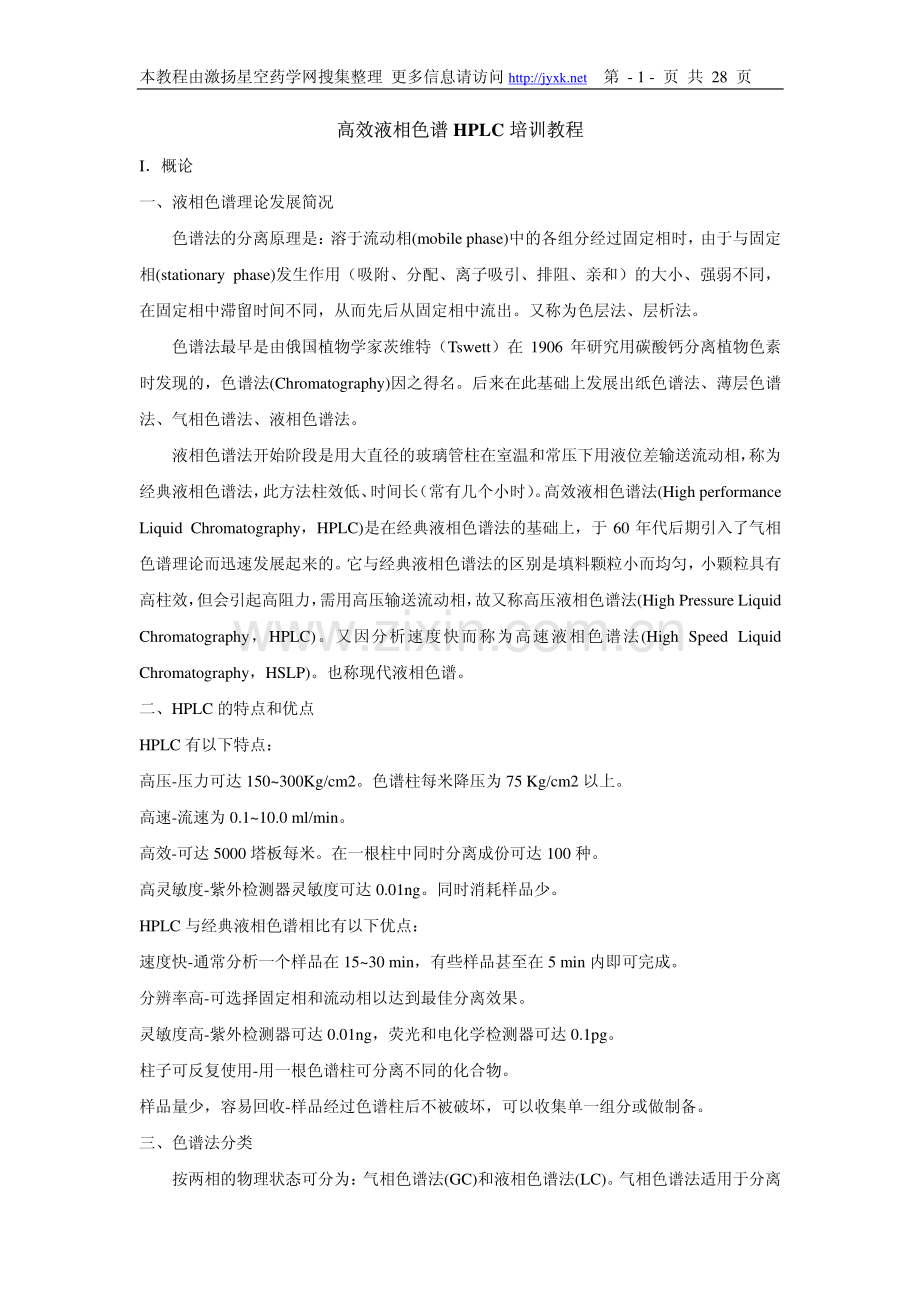

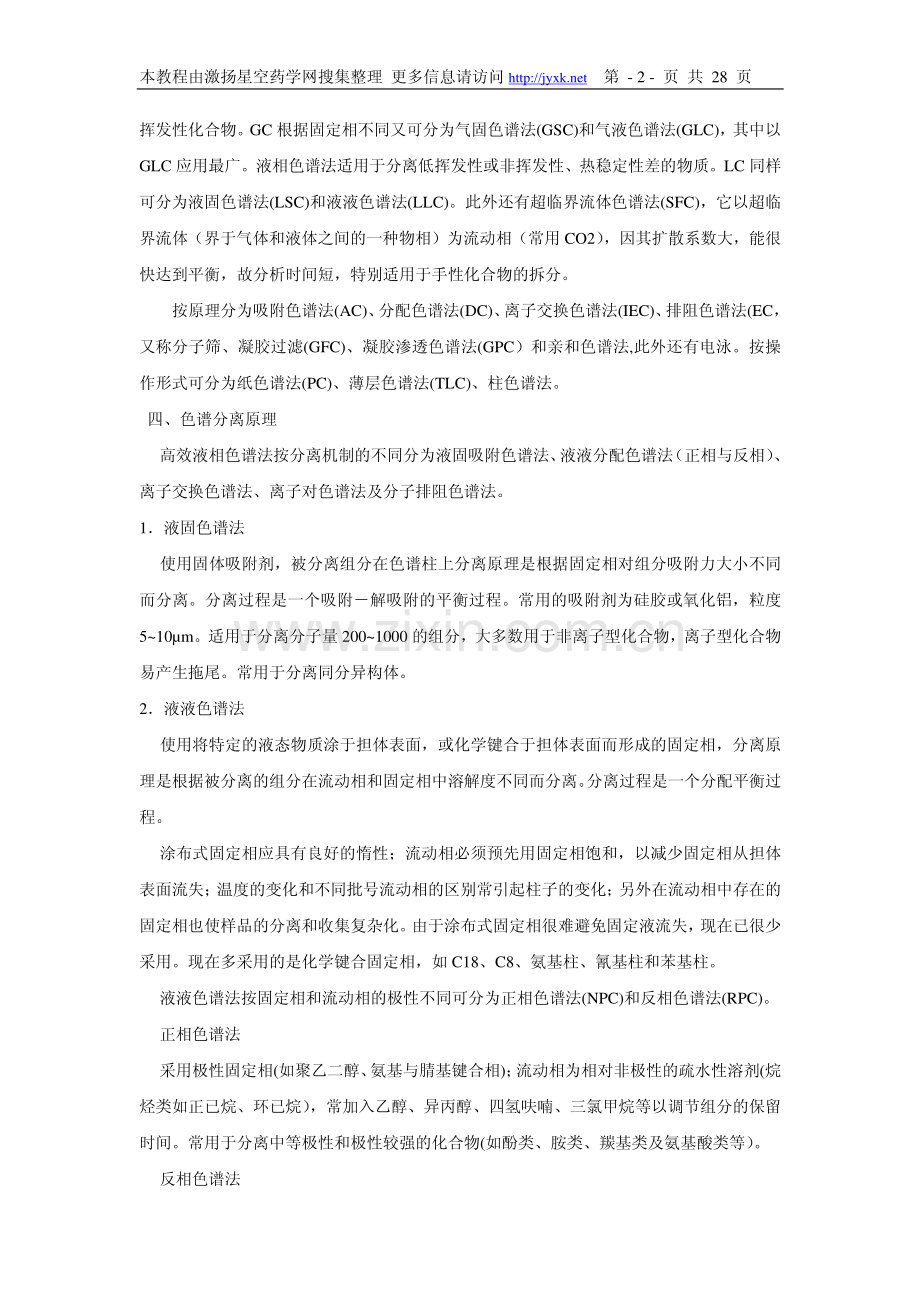

本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-1-页 共 28 页 高效液相色谱高效液相色谱 HPLC 培训教程培训教程 I概论 一、液相色谱理论发展简况 色谱法的分离原理是：溶于流动相(mobile phase)中的各组分经过固定相时，由于与固定相(stationary phase)发生作用（吸附、分配、离子吸引、排阻、亲和）的大小、强弱不同，在固定相中滞留时间不同，从而先后从固定相中流出。又称为色层法、层析法。色谱法最早是由俄国植物学家茨维特（Tswett）在 1906 年研究用碳酸钙分离植物色素时发现的，色谱法(Chromatography)因之得名。后来在此基础上发展出纸色谱法、薄层色谱法、气相色谱法、液相色谱法。液相色谱法开始阶段是用大直径的玻璃管柱在室温和常压下用液位差输送流动相，称为经典液相色谱法，此方法柱效低、时间长（常有几个小时）。高效液相色谱法(High performance Liquid Chromatography，HPLC)是在经典液相色谱法的基础上，于 60 年代后期引入了气相色谱理论而迅速发展起来的。它与经典液相色谱法的区别是填料颗粒小而均匀，小颗粒具有高柱效，但会引起高阻力，需用高压输送流动相，故又称高压液相色谱法(High Pressure Liquid Chromatography，HPLC)。又因分析速度快而称为高速液相色谱法(High Speed Liquid Chromatography，HSLP)。也称现代液相色谱。二、HPLC 的特点和优点 HPLC 有以下特点：高压-压力可达 150300Kg/cm2。色谱柱每米降压为 75 Kg/cm2 以上。高速-流速为 0.110.0 ml/min。高效-可达 5000 塔板每米。在一根柱中同时分离成份可达 100 种。高灵敏度-紫外检测器灵敏度可达 0.01ng。同时消耗样品少。HPLC 与经典液相色谱相比有以下优点：速度快-通常分析一个样品在 1530 min，有些样品甚至在 5 min 内即可完成。分辨率高-可选择固定相和流动相以达到最佳分离效果。灵敏度高-紫外检测器可达 0.01ng，荧光和电化学检测器可达 0.1pg。柱子可反复使用-用一根色谱柱可分离不同的化合物。样品量少，容易回收-样品经过色谱柱后不被破坏，可以收集单一组分或做制备。三、色谱法分类 按两相的物理状态可分为：气相色谱法(GC)和液相色谱法(LC)。气相色谱法适用于分离本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-2-页 共 28 页 挥发性化合物。GC 根据固定相不同又可分为气固色谱法(GSC)和气液色谱法(GLC)，其中以GLC 应用最广。液相色谱法适用于分离低挥发性或非挥发性、热稳定性差的物质。LC 同样可分为液固色谱法(LSC)和液液色谱法(LLC)。此外还有超临界流体色谱法(SFC)，它以超临界流体（界于气体和液体之间的一种物相）为流动相（常用 CO2），因其扩散系数大，能很快达到平衡，故分析时间短，特别适用于手性化合物的拆分。按原理分为吸附色谱法(AC)、分配色谱法(DC)、离子交换色谱法(IEC)、排阻色谱法(EC，又称分子筛、凝胶过滤(GFC)、凝胶渗透色谱法(GPC）和亲和色谱法,此外还有电泳。按操作形式可分为纸色谱法(PC)、薄层色谱法(TLC)、柱色谱法。四、色谱分离原理 高效液相色谱法按分离机制的不同分为液固吸附色谱法、液液分配色谱法（正相与反相）、离子交换色谱法、离子对色谱法及分子排阻色谱法。1液固色谱法 使用固体吸附剂，被分离组分在色谱柱上分离原理是根据固定相对组分吸附力大小不同而分离。分离过程是一个吸附解吸附的平衡过程。常用的吸附剂为硅胶或氧化铝，粒度510m。适用于分离分子量 2001000 的组分，大多数用于非离子型化合物，离子型化合物易产生拖尾。常用于分离同分异构体。2液液色谱法 使用将特定的液态物质涂于担体表面，或化学键合于担体表面而形成的固定相，分离原理是根据被分离的组分在流动相和固定相中溶解度不同而分离。分离过程是一个分配平衡过程。涂布式固定相应具有良好的惰性；流动相必须预先用固定相饱和，以减少固定相从担体表面流失；温度的变化和不同批号流动相的区别常引起柱子的变化；另外在流动相中存在的固定相也使样品的分离和收集复杂化。由于涂布式固定相很难避免固定液流失，现在已很少采用。现在多采用的是化学键合固定相，如 C18、C8、氨基柱、氰基柱和苯基柱。液液色谱法按固定相和流动相的极性不同可分为正相色谱法(NPC)和反相色谱法(RPC)。正相色谱法 采用极性固定相(如聚乙二醇、氨基与腈基键合相)；流动相为相对非极性的疏水性溶剂(烷烃类如正已烷、环已烷），常加入乙醇、异丙醇、四氢呋喃、三氯甲烷等以调节组分的保留时间。常用于分离中等极性和极性较强的化合物(如酚类、胺类、羰基类及氨基酸类等）。反相色谱法 本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-3-页 共 28 页 一般用非极性固定相（如 C18、C8）；流动相为水或缓冲液，常加入甲醇、乙腈、异丙醇、丙酮、四氢呋喃等与水互溶的有机溶剂以调节保留时间。适用于分离非极性和极性较弱的化合物。RPC 在现代液相色谱中应用最为广泛，据统计，它占整个 HPLC 应用的 80%左右。随着柱填料的快速发展，反相色谱法的应用范围逐渐扩大，现已应用于某些无机样品或易解离样品的分析。为控制样品在分析过程的解离，常用缓冲液控制流动相的 pH 值。但需要注意的是，C18 和 C8 使用的 pH 值通常为 2.57.5（28），太高的 pH 值会使硅胶溶解，太低的 pH 值会使键合的烷基脱落。有报告新商品柱可在 pH 1.510 范围操作。正相色谱法与反相色谱法比较表 正相色谱法 反相色谱法 固定相极性 高中 中低 流动相极性 低中 中高 组分洗脱次序 极性小先洗出 极性大先洗出 从上表可看出，当极性为中等时正相色谱法与反相色谱法没有明显的界线（如氨基键合固定相）。3离子交换色谱法 固定相是离子交换树脂，常用苯乙烯与二乙烯交联形成的聚合物骨架，在表面未端芳环上接上羧基、磺酸基（称阳离子交换树脂）或季氨基（阴离子交换树脂）。被分离组分在色谱柱上分离原理是树脂上可电离离子与流动相中具有相同电荷的离子及被测组分的离子进行可逆交换，根据各离子与离子交换基团具有不同的电荷吸引力而分离。缓冲液常用作离子交换色谱的流动相。被分离组分在离子交换柱中的保留时间除跟组分离子与树脂上的离子交换基团作用强弱有关外，它还受流动相的 pH 值和离子强度影响。pH值可改变化合物的解离程度，进而影响其与固定相的作用。流动相的盐浓度大，则离子强度高，不利于样品的解离，导致样品较快流出。离子交换色谱法主要用于分析有机酸、氨基酸、多肽及核酸。4离子对色谱法 又称偶离子色谱法，是液液色谱法的分支。它是根据被测组分离子与离子对试剂离子形成中性的离子对化合物后，在非极性固定相中溶解度增大，从而使其分离效果改善。主要用于分析离子强度大的酸碱物质。分析碱性物质常用的离子对试剂为烷基磺酸盐，如戊烷磺酸钠、辛烷磺酸钠等。另外高氯酸、三氟乙酸也可与多种碱性样品形成很强的离子对。本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-4-页 共 28 页 分析酸性物质常用四丁基季铵盐，如四丁基溴化铵、四丁基铵磷酸盐。离子对色谱法常用 ODS 柱（即 C18），流动相为甲醇-水或乙腈-水，水中加入 310 mmol/L的离子对试剂，在一定的 pH 值范围内进行分离。被测组分保时间与离子对性质、浓度、流动相组成及其 pH 值、离子强度有关。5排阻色谱法 固定相是有一定孔径的多孔性填料，流动相是可以溶解样品的溶剂。小分子量的化合物可以进入孔中，滞留时间长；大分子量的化合物不能进入孔中，直接随流动相流出。它利用分子筛对分子量大小不同的各组分排阻能力的差异而完成分离。常用于分离高分子化合物，如组织提取物、多肽、蛋白质、核酸等。II基本概念和理论 一、基本概念和术语 1色谱图和峰参数 色谱图(chromatogram)-样品流经色谱柱和检测器，所得到的信号-时间曲线，又称色谱流出曲线(elution profile)。基线(base line)-经流动相冲洗，柱与流动相达到平衡后，检测器测出一段时间的流出曲线。一般应平行于时间轴。噪音(noise)-基线信号的波动。通常因电源接触不良或瞬时过载、检测器不稳定、流动相含有气泡或色谱柱被污染所致。漂移(drift)-基线随时间的缓缓变化。主要由于操作条件如电压、温度、流动相及流量的不稳定所引起，柱内的污染物或固定相不断被洗脱下来也会产生漂移。色谱峰(peak)-组分流经检测器时响应的连续信号产生的曲线。流出曲线上的突起部分。正常色谱峰近似于对称形正态分布曲线（高斯 Gauss 曲线）。不对称色谱峰有两种：前延峰(leading peak)和拖尾峰(tailing peak)。前者少见。拖尾因子(tailing factor，T)，用以衡量色谱峰的对称性。也称为对称因子(symmetry factor)或不对称因子(asymmetry factor)。中国药典规定 T 应为 0.951.05。T0.95 为前延峰，T1.05 为拖尾峰。峰底-基线上峰的起点至终点的距离。峰高(peak height，h)-峰的最高点至峰底的距离。峰宽（peak width，W)-峰两侧拐点处所作两条切线与基线的两个交点间的距离。W4 本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-5-页 共 28 页 半峰宽（peak width at half-height，Wh/2)-峰高一半处的峰宽。Wh/22.355 标准偏差（standard deviation，)-正态分布曲线 x1 时（拐点）的峰宽之半。正常峰的拐点在峰高的 0.607 倍处。标准偏差的大小说明组分在流出色谱柱过程中的分散程度。小，分散程度小、极点浓度高、峰形瘦、柱效高；反之，大，峰形胖、柱效低。峰面积(peak area，A)-峰与峰底所包围的面积。2定性参数（保留值）死时间(dead time，t0)-不保留组分的保留时间。即流动相（溶剂）通过色谱柱的时间。在反相 HPLC 中可用苯磺酸钠来测定死时间。死体积(dead volume，V0)-由进样器进样口到检测器流动池未被固定相所占据的空间。它包括 4 部分：进样器至色谱柱管路体积、柱内固定相颗粒间隙（被流动相占据，Vm）、柱出口管路体积、检测器流动池体积。其中只有 Vm 参与色谱平衡过程，其它 3 部分只起峰扩展作用。为防止峰扩展，这 3 部分体积应尽量减小。V0Ft0（F 为流速）保留时间(retention time，tR)-从进样开始到某个组分在柱后出现浓度极大值的时间。保留体积(retention volume，VR)-从进样开始到某组分在柱后出现浓度极大值时流出溶剂的体积。又称洗脱体积。VRFtR 调整保留时间(adjusted retention time，tR)-扣除死时间后的保留时间。也称折合保留时间(reduced retention time)。在实验条件（温度、固定相等）一定时，tR 只决定于组分的性质，因此，tR（或 tR）可用于定性。tRtRt0 调整保留体积(adjusted retention volume，VR)-扣除死体积后的保留体积。3柱效参数 理论塔板数(theoretical plate number，N)-用于定量表示色谱柱的分离效率（简称柱效）。N 取决于固定相的种类、性质（粒度、粒径分布等）、填充状况、柱长、流动相的种类和流速及测定柱效所用物质的性质。在一张多组分色谱图上，如果各组分含量相当，则后洗脱的峰比前面的峰要逐渐加宽，峰高则逐渐降低。用半峰宽计算理论塔数比用峰宽计算更为方便和常用，因为半峰宽更易准确测定，尤其是对稍有拖尾的峰。N 与柱长成正比，柱越长，N 越大。用 N 表示柱效时应注明柱长，如果未注明，则表示柱长为 1 米时的理论塔板数。（一般 HPLC 柱的 N 在 1000 以上。）若用调整保留时间(tR)计算理论塔板数，所得值称为有效理论塔板数(N 有效或 Neff)。理论塔板高度(theoretical plate height，H)-每单位柱长的方差。实际应用时往往用柱长 L 和本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-6-页 共 28 页 理论塔板数计算。4相平衡参数 分配系数(distribution coefficient，K)-在一定温度下，化合物在两相间达到分配平衡时，在固定相与流动相中的浓度之比。分配系数与组分、流动相和固定相的热力学性质有关，也与温度、压力有关。在不同的色谱分离机制中，K 有不同的概念：吸附色谱法为吸附系数，离子交换色谱法为选择性系数(或称交换系数)，凝胶色谱法为渗透参数。但一般情况可用分配系数来表示。在条件(流动相、固定相、温度和压力等)一定，样品浓度很低时(Cs、Cm 很小)时，K只取决于组分的性质，而与浓度无关。这只是理想状态下的色谱条件，在这种条件下，得到的色谱峰为正常峰；在许多情况下，随着浓度的增大，K 减小，这时色谱峰为拖尾峰；而有时随着溶质浓度增大，K 也增大，这时色谱峰为前延峰。因此，只有尽可能减少进样量，使组分在柱内浓度降低，K 恒定时，才能获得正常峰。在同一色谱条件下，样品中 K 值大的组分在固定相中滞留时间长，后流出色谱柱；K值小的组分则滞留时间短，先流出色谱柱。混合物中各组分的分配系数相差越大，越容易分离，因此混合物中各组分的分配系数不同是色谱分离的前提。在 HPLC 中，固定相确定后，K 主要受流动相的性质影响。实践中主要靠调整流动相的组成配比及 pH 值，以获得组分间的分配系数差异及适宜的保留时间，达到分离的目的。容量因子(capacity factor，k)-化合物在两相间达到分配平衡时，在固定相与流动相中的量之比。因此容量因子也称质量分配系数。容量因子的物理意义：表示一个组分在固定相中停留的时间（tR）是不保留组分保留时间（t0）的几倍。k0 时，化合物全部存在于流动相中，在固定相中不保留，tR0；k越大，说明固定相对此组分的容量越大，出柱慢，保留时间越长。容量因子与分配系数的不同点是：K 取决于组分、流动相、固定相的性质及温度，而与体积 Vs、Vm 无关；k 除了与性质及温度有关外，还与 Vs、Vm 有关。由于 tR、t0 较 Vs、Vm 易于测定，所以容量因子比分配系数应用更广泛。选择性因子(selectivity factor，)-相邻两组分的分配系数或容量因子之比。又称为相对保留时间（美国药典）。要使两组分得到分离，必须使1。与化合物在固定相和流动相中的分配性质、柱温有关，与柱尺寸、流速、填充情况无关。从本质上来说，的大小表示两组分在两相间的平衡分配热力学性质的差异，即分子间相互作用力的差异。本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-7-页 共 28 页 5分离参数 分离度(resolution，R)-相邻两峰的保留时间之差与平均峰宽的比值。也叫分辨率，表示相邻两峰的分离程度。R。当 W1W2 时，R。当 R1 时，称为 4分离，两峰基本分离，裸露峰面积为 95.4%，内侧峰基重叠约 2%。R1.5 时，称为 6分离，裸露峰面积为 99.7%。R1.5 称为完全分离。中国药典规定 R 应大于 1.5。提高分离度有三种途径：增加塔板数。方法之一是增加柱长，但这样会延长保留时间、增加柱压。更好的方法是降低塔板高度，提高柱效。增加选择性。当1 时，R0，无论柱效有多高，组分也不可能分离。一般可以采取以下措施来改变选择性：a.改变流动相的组成及 pH 值；b.改变柱温；c.改变固定相。改变容量因子。这常常是提高分离度的最容易方法，可以通过调节流动相的组成来实现。k2 趋于 0 时，R 也趋于 0；k2 增大，R也增大。但 k2 不能太大，否则不但分离时间延长，而且峰形变宽，会影响分离度和检测灵敏度。一般 k2 在 110 范围内，最好为 25，窄径柱可更小些。二、塔板理论 1塔板理论的基本假设 塔板理论是 Martin 和 Synger 首先提出的色谱热力学平衡理论。它把色谱柱看作分馏塔，把组分在色谱柱内的分离过程看成在分馏塔中的分馏过程，即组分在塔板间隔内的分配平衡过程。塔板理论的基本假设为：1）色谱柱内存在许多塔板，组分在塔板间隔（即塔板高度）内完全服从分配定律，并很快达到分配平衡。2）样品加在第 0 号塔板上，样品沿色谱柱轴方向的扩散可以忽略。3）流动相在色谱柱内间歇式流动，每次进入一个塔板体积。4）在所有塔板上分配系数相等，与组分的量无关。虽然以上假设与实际色谱过程不符，如色谱过程是一个动态过程，很难达到分配平衡；组分沿色谱柱轴方向的扩散是不可避免的。但是塔板理论导出了色谱流出曲线方程，成功地解释了流出曲线的形状、浓度极大点的位置，能够评价色谱柱柱效。2色谱流出曲线方程及定量参数（峰高 h 和峰面积 A）由色谱流出曲线方程可知：当 ttR 时，浓度 C 有极大值。Cmax 就是色谱峰的峰高。因此：当实验条件一定时（即一定），峰高 h 与组分的量 C0（进样量）成正比，所以正常峰的峰高可用于定量分析。当进样量一定时，越小（柱效越高），峰高越高，因此提本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-8-页 共 28 页 高柱效能提高 HPLC 分析的灵敏度。由流出曲线方程对 V(0)求积分，即得出色谱峰面积 A。可见 A 相当于组分进样量C0，因此是常用的定量参数。把 Cmaxh 和 Wh/22.355代入上式，即得 A1.064Wh/2h，此为正常峰的峰面积计算公式。三、速率理论（又称随机模型理论）1液相色谱速率方程 1956 年荷兰学者 Van Deemter 等人吸收了塔板理论的概念，并把影响塔板高度的动力学因素结合起来，提出了色谱过程的动力学理论-速率理论。它把色谱过程看作一个动态非平衡过程，研究过程中的动力学因素对峰展宽（即柱效）的影响。后来 Giddings 和 Snyder 等人在 Van Deemter 方程（后称气相色谱速率方程）的基础上，根据液体与气体的性质差异，提出了液相色谱速率方程（即 Giddings 方程）.2影响柱效的因素 1）涡流扩散（eddy diffusion）。由于色谱柱内填充剂的几何结构不同，分子在色谱柱中的流速不同而引起的峰展宽。涡流扩散项 A2dp，dp 为填料直径，为填充不规则因子，填充越不均匀越大。HPLC 常用填料粒度一般为 310m，最好 35m，粒度分布 RSD5%。但粒度太小难于填充均匀（大），且会使柱压过高。大而均匀（球形或近球形）的颗粒容易填充规则均匀，越小。总的说来，应采用细而均匀的载体，这样有助于提高柱效。毛细管无填料，A0。2）分子扩散（molecular diffusion）。又称纵向扩散。由于进样后溶质分子在柱内存在浓度梯度，导致轴向扩散而引起的峰展宽。分子扩散项 B/u2Dm/u。u 为流动相线速度，分子在柱内的滞留时间越长（u 小），展宽越严重。在低流速时，它对峰形的影响较大。Dm 为分子在流动相中的扩散系数，由于液相的 Dm 很小，通常仅为气相的 10-410-5，因此在 HPLC中，只要流速不太低的话，这一项可以忽略不计。是考虑到填料的存在使溶质分子不能自由地轴向扩散，而引入的柱参数，用以对 Dm 进行校正。一般在 0.60.7 左右，毛细管柱的1。3）传质阻抗（mass transfer resistance）。由于溶质分子在流动相、静态流动相和固定相中的传质过程而导致的峰展宽。溶质分子在流动相和固定相中的扩散、分配、转移的过程并不是瞬间达到平衡，实际传质速度是有限的，这一时间上的滞后使色谱柱总是在非平衡状态下工作，从而产生峰展宽。液相色谱的传质阻抗项 Cu 又分为三项。流动相传质阻抗 HmCmd2pu/Dm，Cm 为常数。这是由于在一个流路中流路中心和本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-9-页 共 28 页 边缘的流速不等所致。靠近填充颗粒的流动相流速较慢，而中心较快，处于中心的分子还未来得及与固定相达到分配平衡就随流动相前移，因而产生峰展宽。静态流动相传质阻抗 HsmCsmd2pu/Dm，Csm 为常数。这是由于溶质分子进入处于固定相孔穴内的静止流动相中，晚回到流路中而引起峰展宽。Hsm 对峰展宽的影响在整个传质过程中起着主要作用。固定相的颗粒越小，微孔孔径越大，传质阻力就越小，传质速率越高。所以改进固定相结构，减小静态流动相传质阻力，是提高液相色谱柱效的关键。Hm 和 Hsm 都与固定相的粒径平方 d2p 成正比，与扩散系数 Dm 成反比。因此应采用低粒度固定相和低粘度流动相。高柱温可以增大 Dm，但用有机溶剂作流动相时，易产生气泡，因此一般采用室温。固定相传质阻抗 HsCsd2fu/Ds（液液分配色谱），Cs 为常数，df 为固定液的液膜厚度，Ds 为分子在固定液中的扩散系数。在分配色谱中 Hs 与 df 的平方成正比，在吸附色谱中 Hs 与吸附和解吸速度成反比。因此只有在厚涂层固定液、深孔离子交换树脂或解吸速度慢的吸附色谱中，Hs 才有明显影响。采用单分子层的化学键合固定相时 Hs 可以忽略。从速率方程式可以看出，要获得高效能的色谱分析，一般可采用以下措施：进样时间要短。填料粒度要小。改善传质过程。过高的吸附作用力可导致严重的峰展宽和拖尾，甚至不可逆吸附。适当的流速。以 H 对 u 作图，则有一最佳线速度 uopt，在此线速度时，H 最小。一般在液相色谱中，uopt 很小（大约 0.030.1mm/s），在这样的线速度下分析样品需要很长时间，一般来说都选在 1mm/s 的条件下操作。较小的检测器死体积。3柱外效应 速率理论研究的是柱内峰展宽因素，实际在柱外还存在引起峰展宽的因素，即柱外效应（色谱峰在柱外死空间里的扩展效应）。色谱峰展宽的总方差等于各方差之和，即：22 柱内2 柱外2 其它柱外效应主要由低劣的进样技术、从进样点到检测池之间除柱子本身以外的所有死体积所引起。为了减少柱外效应，首先应尽可能减少柱外死体积，如使用零死体积接头连接各部件，管道对接宜呈流线形，检测器的内腔体积应尽可能小。研究表明柱外死体积之和应VR/。其次，希望将样品直接进在柱头的中心部位，但是由于进样阀与柱间有接头，柱外效应总是存在的。此外，要求进样体积VR/2。柱外效应的直观标志是容量因子 k 小的组分（如 k2）峰形拖尾和峰宽增加得更为明显；k 大的组分影响不显著。由于 HPLC 的特殊条件，当柱子本身效率越高（N 越大），柱尺寸越小时，柱外效应越显得突出。而在经典 LC 中则影响相对较小。本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-10-页 共 28 页 IIIHPLC 系统 HPLC 系统一般由输液泵、进样器、色谱柱、检测器、数据记录及处理装置等组成。其中输液泵、色谱柱、检测器是关键部件。有的仪器还有梯度洗脱装置、在线脱气机、自动进样器、预柱或保护柱、柱温控制器等，现代 HPLC 仪还有微机控制系统，进行自动化仪器控制和数据处理。制备型 HPLC 仪还备有自动馏分收集装置。最早的液相色谱仪由粗糙的高压泵、低效的柱、固定波长的检测器、绘图仪，绘出的峰是通过手工测量计算峰面积。后来的高压泵精度很高并可编程进行梯度洗脱，柱填料从单一品种发展至几百种类型，检测器从单波长至可变波长检测器、可得三维色谱图的二极管阵列检测器、可确证物质结构的质谱检测器。数据处理不再用绘图仪，逐渐取而代之的是最简单的积分仪、计算机、工作站及网络处理系统。目前常见的 HPLC 仪生产厂家国外有 Waters 公司、Agilent 公司（原 HP 公司）、岛津公司等，国内有大连依利特公司、上海分析仪器厂、北京分析仪器厂等。一、输液泵 1泵的构造和性能 输液泵是 HPLC 系统中最重要的部件之一。泵的性能好坏直接影响到整个系统的质量和分析结果的可靠性。输液泵应具备如下性能：流量稳定，其 RSD 应0.5%，这对定性定量的准确性至关重要；流量范围宽，分析型应在 0.110 ml/min 范围内连续可调，制备型应能达到 100 ml/min；输出压力高，一般应能达到 150300kg/cm2；液缸容积小；密封性能好，耐腐蚀。泵的种类很多，按输液性质可分为恒压泵和恒流泵。恒流泵按结构又可分为螺旋注射泵、柱塞往复泵和隔膜往复泵。恒压泵受柱阻影响，流量不稳定；螺旋泵缸体太大，这两种泵已被淘汰。目前应用最多的是柱塞往复泵。柱塞往复泵的液缸容积小，可至 0.1ml，因此易于清洗和更换流动相，特别适合于再循环和梯度洗脱；改变电机转速能方便地调节流量，流量不受柱阻影响；泵压可达 400kg/cm2。其主要缺点是输出的脉冲性较大，现多采用双泵系统来克服。双泵按连接方式可分为并联式和串联式，一般说来并联泵的流量重现性较好（RSD 为 0.1%左右，串联泵为 0.20.3%），但出故障的机会较多（因多一单向阀），价格也较贵。2泵的使用和维护注意事项 为了延长泵的使用寿命和维持其输液的稳定性，必须按照下列注意事项进行操作：防止任何固体微粒进入泵体，因为尘埃或其它任何杂质微粒都会磨损柱塞、密封环、本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-11-页 共 28 页 缸体和单向阀，因此应预先除去流动相中的任何固体微粒。流动相最好在玻璃容器内蒸馏，而常用的方法是滤过，可采用 Millipore 滤膜（0.2µm 或 0.45µm）等滤器。泵的入口都应连接砂滤棒（或片）。输液泵的滤器应经常清洗或更换。流动相不应含有任何腐蚀性物质，含有缓冲液的流动相不应保留在泵内，尤其是在停泵过夜或更长时间的情况下。如果将含缓冲液的流动相留在泵内，由于蒸发或泄漏，甚至只是由于溶液的静置，就可能析出盐的微细晶体，这些晶体将和上述固体微粒一样损坏密封环和柱塞等。因此，必须泵入纯水将泵充分清洗后，再换成适合于色谱柱保存和有利于泵维护的溶剂（对于反相键合硅胶固定相，可以是甲醇或甲醇-水）。泵工作时要留心防止溶剂瓶内的流动相被用完，否则空泵运转也会磨损柱塞、缸体或密封环，最终产生漏液。输液泵的工作压力决不要超过规定的最高压力，否则会使高压密封环变形，产生漏液。流动相应该先脱气，以免在泵内产生气泡，影响流量的稳定性，如果有大量气泡，泵就无法正常工作。如果输液泵产生故障，须查明原因，采取相应措施排除故障：没有流动相流出，又无压力指示。原因可能是泵内有大量气体，这时可打开泄压阀，使泵在较大流量（如 5ml/min）下运转，将气泡排尽，也可用一个 50ml 针筒在泵出口处帮助抽出气体。另一个可能原因是密封环磨损，需更换。压力和流量不稳。原因可能是气泡，需要排除；或者是单向阀内有异物，可卸下单向阀，浸入丙酮内超声清洗。有时可能是砂滤棒内有气泡，或被盐的微细晶粒或滋生的微生物部分堵塞，这时，可卸下砂滤棒浸入流动相内超声除气泡，或将砂滤棒浸入稀酸（如 4mol/L硝酸）内迅速除去微生物，或将盐溶解，再立即清洗。压力过高的原因是管路被堵塞，需要清除和清洗。压力降低的原因则可能是管路有泄漏。检查堵塞或泄漏时应逐段进行。3梯度洗脱 HPLC 有等强度(isocratic)和梯度(gradient)洗脱两种方式。等度洗脱是在同一分析周期内流动相组成保持恒定，适合于组分数目较少，性质差别不大的样品。梯度洗脱是在一个分析周期内程序控制流动相的组成，如溶剂的极性、离子强度和 pH 值等，用于分析组分数目多、性质差异较大的复杂样品。采用梯度洗脱可以缩短分析时间，提高分离度，改善峰形，提高检测灵敏度，但是常常引起基线漂移和降低重现性。梯度洗脱有两种实现方式：低压梯度（外梯度）和高压梯度（内梯度）。本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-12-页 共 28 页 两种溶剂组成的梯度洗脱可按任意程度混合，即有多种洗脱曲线：线性梯度、凹形梯度、凸形梯度和阶梯形梯度。线性梯度最常用，尤其适合于在反相柱上进行梯度洗脱。在进行梯度洗脱时，由于多种溶剂混合，而且组成不断变化，因此带来一些特殊问题，必须充分重视：要注意溶剂的互溶性，不相混溶的溶剂不能用作梯度洗脱的流动相。有些溶剂在一定比例内混溶，超出范围后就不互溶，使用时更要引起注意。当有机溶剂和缓冲液混合时，还可能析出盐的晶体，尤其使用磷酸盐时需特别小心。梯度洗脱所用的溶剂纯度要求更高，以保证良好的重现性。进行样品分析前必须进行空白梯度洗脱，以辨认溶剂杂质峰，因为弱溶剂中的杂质富集在色谱柱头后会被强溶剂洗脱下来。用于梯度洗脱的溶剂需彻底脱气，以防止混合时产生气泡。混合溶剂的粘度常随组成而变化，因而在梯度洗脱时常出现压力的变化。例如甲醇和水粘度都较小，当二者以相近比例混合时粘度增大很多，此时的柱压大约是甲醇或水为流动相时的两倍。因此要注意防止梯度洗脱过程中压力超过输液泵或色谱柱能承受的最大压力。每次梯度洗脱之后必须对色谱柱进行再生处理，使其恢复到初始状态。需让 1030 倍柱容积的初始流动相流经色谱柱，使固定相与初始流动相达到完全平衡。二、进样器 早期使用隔膜和停流进样器，装在色谱柱入口处。现在大都使用六通进样阀或自动进样器。进样装置要求：密封性好，死体积小，重复性好，保证中心进样，进样时对色谱系统的压力、流量影响小。HPLC 进样方式可分为：隔膜进样、停流进样、阀进样、自动进样。1隔膜进样。用微量注射器将样品注入专门设计的与色谱柱相连的进样头内，可把样品直接送到柱头填充床的中心，死体积几乎等于零，可以获得最佳的柱效，且价格便宜，操作方便。但不能在高压下使用（如 10MPa 以上）；此外隔膜容易吸附样品产生记忆效应，使进样重复性只能达到 12%；加之能耐各种溶剂的橡皮不易找到，常规分析使用受到限制。2停流进样。可避免在高压下进样。但在 HPLC 中由于隔膜的污染，停泵或重新启动时往往会出现鬼峰；另一缺点是保留时间不准。在以峰的始末信号控制馏分收集的制备色谱中，效果较好。3阀进样。一般 HPLC 分析常用六通进样阀（以美国 Rheodyne 公司的 7725 和 7725i 型最常见），其关键部件由圆形密封垫（转子）和固定底座（定子）组成。由于阀接头和连接管死体积的存在，柱效率低于隔膜进样（约下降 510%左右），但耐高压（3540MPa），进样量准确，重复性好（0.5%），操作方便。本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-13-页 共 28 页 六通阀的进样方式有部分装液法和完全装液法两种。用部分装液法进样时，进样量应不大于定量环体积的 50%（最多 75），并要求每次进样体积准确、相同。此法进样的准确度和重复性决定于注射器取样的熟练程度，而且易产生由进样引起的峰展宽。用完全装液法进样时，进样量应不小于定量环体积的 510 倍（最少 3 倍），这样才能完全置换定量环内的流动相，消除管壁效应，确保进样的准确度及重复性。六通阀使用和维护注意事项：样品溶液进样前必须用 0.45µm 滤膜过滤，以减少微粒对进样阀的磨损。转动阀芯时不能太慢，更不能停留在中间位置，否则流动相受阻，使泵内压力剧增，甚至超过泵的最大压力；再转到进样位时，过高的压力将使柱头损坏。为防止缓冲盐和样品残留在进样阀中，每次分析结束后应冲洗进样阀。通常可用水冲洗，或先用能溶解样品的溶剂冲洗，再用水冲洗。4自动进样。用于大量样品的常规分析。三、色谱柱 色谱是一种分离分析手段，分离是核心，因此担负分离作用的色谱柱是色谱系统的心脏。对色谱柱的要求是柱效高、选择性好，分析速度快等。市售的用于 HPLC 的各种微粒填料如多孔硅胶以及以硅胶为基质的键合相、氧化铝、有机聚合物微球（包括离子交换树脂）、多孔碳等，其粒度一般为 3,5,7,10m 等，柱效理论值可达 516 万/米。对于一般的分析只需 5000 塔板数的柱效；对于同系物分析，只要 500 即可；对于较难分离物质对则可采用高达 2 万的柱子，因此一般 1030cm 左右的柱长就能满足复杂混合物分析的需要。柱效受柱内外因素影响，为使色谱柱达到最佳效率，除柱外死体积要小外，还要有合理的柱结构（尽可能减少填充床以外的死体积）及装填技术。即使最好的装填技术，在柱中心部位和沿管壁部位的填充情况总是不一样的，靠近管壁的部位比较疏松，易产生沟流，流速较快，影响冲洗剂的流形，使谱带加宽，这就是管壁效应。这种管壁区大约是从管壁向内算起 30 倍粒径的厚度。在一般的液相色谱系统中，柱外效应对柱效的影响远远大于管壁效应。1柱的构造 色谱柱由柱管、压帽、卡套（密封环）、筛板（滤片）、接头、螺丝等组成。柱管多用不锈钢制成，压力不高于 70 kg/cm2 时，也可采用厚壁玻璃或石英管，管内壁要求有很高的光洁度。为提高柱效，减小管壁效应，不锈钢柱内壁多经过抛光。也有人在不锈钢柱内壁涂敷氟塑料以提高内壁的光洁度，其效果与抛光相同。还有使用熔融硅或玻璃衬里的，用于细管柱。色 谱 柱 两 端 的 柱 接 头 内 装 有 筛 板，是 烧 结 不 锈 钢 或 钛 合 金，孔 径0.220µm(510µm)，取决于填料粒度，目的是防止填料漏出。本教程由激扬星空药学网搜集整理 更多信息请访问http:/ 第-14-页 共 28 页 色谱柱按用途可分为分析型和制备型两类，尺寸规格也不同：常规分析柱（常量柱），内径 25mm（常用 4.6mm，国内有 4mm 和 5mm），柱长 1030cm；窄径柱（narrow bore，又称细管径柱、半微柱 semi-microcolumn），内径 12mm，柱长 1020cm；毛细管柱（又称微柱 microcolumn），内径 0.20.5mm；半制备柱，内径5mm；实验室制备柱，内径2040mm，柱长 1030cm；生产制备柱内径可达几十厘米。柱内径一般是根据柱长、填料粒径和折合流速来确定，目的是为了避免管壁效应。2柱的发展方向 因强调分析速度而发展出短柱，柱长 310cm，填料粒径 23µm。为提高分析灵敏度，与质谱(MS)联接，而发展出窄径柱、毛细管柱和内径小于 0.2mm 的微径柱（microbore）。细管径柱的优点是：节省流动相；灵敏度增加；样品量少；能使用长柱达到高分离度；容易控制柱温；易于实现 LC-MS 联用。但由于柱体积越来越小，柱外效应的影响就更加显著，需要更小池体积的检测器（甚至采用柱上检测），更小死体积的柱接头和连接部件。配套使用的设备应具备如下性能：输液泵能精密输出 1100µl/min 的低流量，进样阀能准确、重复地进样微小体积的样品。且因上样量小，要求高灵敏度的检测器，电化学检测器和质谱仪在这方面具有突出优点。3柱的填充和性能评价 色谱柱的性能除了与固定相性能有关外，还与填充技术有关。在正常条件下，填料粒度20µm 时，干法填充制备柱较为合适；颗粒20µm 时，湿法填充较为理想。填充方法一般有 4 种：高压匀浆法，多用于分析柱和小规模制备柱的填充；径向加压法，Waters 专利；轴向加压法，主要用于装填大直径柱；干法。柱填充的技术性很强，大多数实验室使用已填充好的商品柱。必须指出，高效液相色谱柱的获得，装填技术是重要环节，但根本问题还在于填料本身性能的优劣，以及配套的色谱仪系统的的结构是否合理。无论是自己装填的还是购买的色谱柱，使用前都要对其性能进行考察，使用期间或放置一段时间后也要重新检查。柱性能指标包括在一定实验条件下（样品、流动相、流速、温度）下的柱压、理论塔板高度和塔板数、对称因子、容量因子和选择性因子的重复性，或分离度。一般说来容量因子和选择性因子的重复性在5%或10%以内。进行柱效比较时，还要注意柱外效应是否有变化。一份合格的色谱柱评价报告应给出柱的基本参数，如柱长、内径、填料的种类、粒度、色谱柱的柱效、不对称度和柱压降等。本教程
