高中物理电学实验多用电表的使用.doc

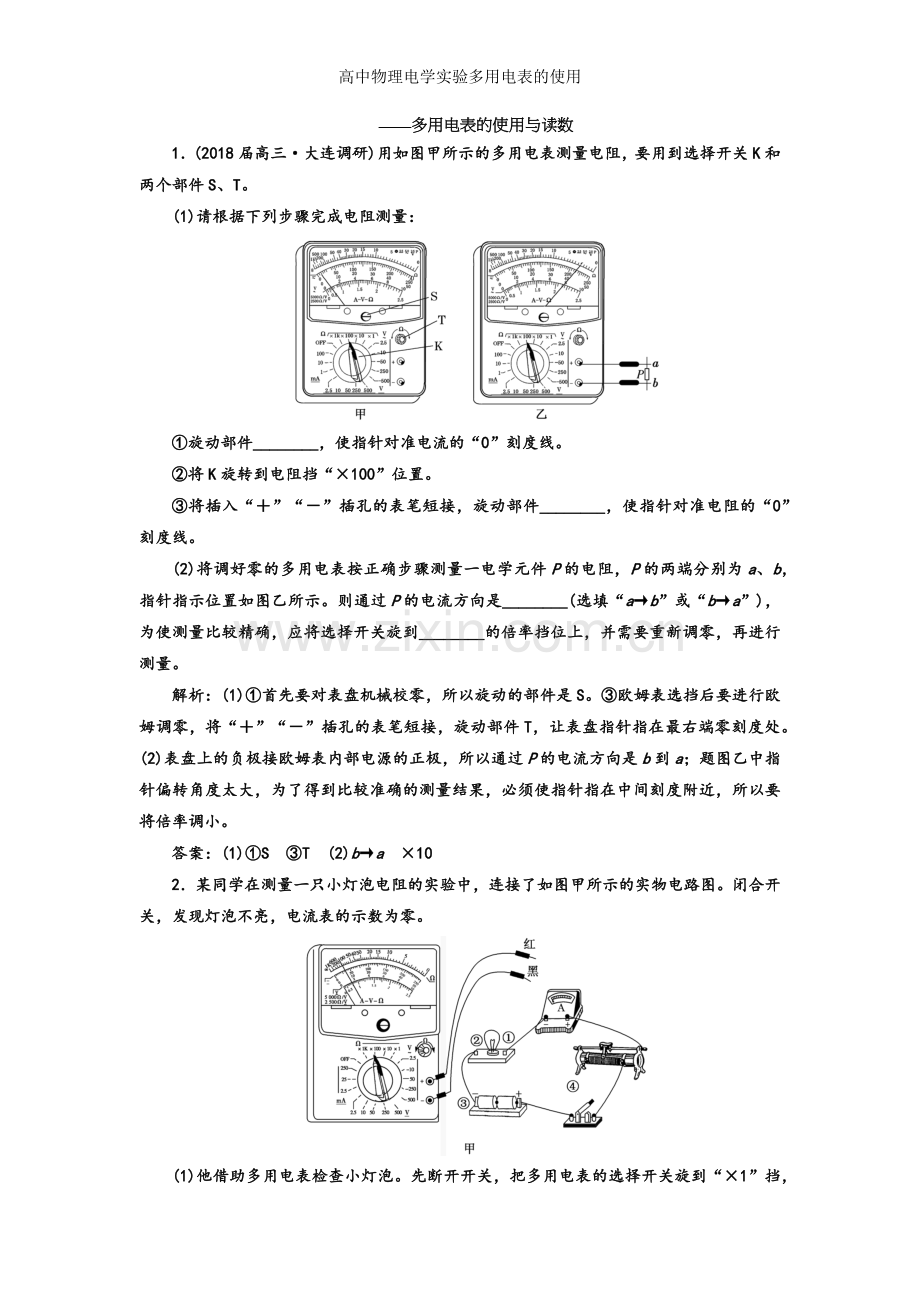

高中物理电学实验多用电表的使用1(2018届高三大连调研)用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。(1)请根据下列步骤完成电阻测量：旋动部件_，使指针对准电流的“0”刻度线。将K旋转到电阻挡“100”位置。将插入“”“”插孔的表笔短接，旋动部件_，使指针对准电阻的“0”刻度线。(2)将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是_(选填“ab”或“ba”)，为使测量比较精确，应将选择开关旋到_的倍率挡位上，并需要重新调零，再进行测量。解析：(1)首先要对表盘机械校零，所以旋动的部件是S。欧姆表选挡后要进行欧姆调零，将“”“”插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处。(2)表盘上的负极接欧姆表内部电源的正极，所以通过P的电流方向是b到a；题图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须使指针指在中间刻度附近，所以要将倍率调小。答案：(1)ST(2)ba102某同学在测量一只小灯泡电阻的实验中，连接了如图甲所示的实物电路图。闭合开关，发现灯泡不亮，电流表的示数为零。(1)他借助多用电表检查小灯泡。先断开开关，把多用电表的选择开关旋到“1”挡，再进行_调零；又将红、黑表笔分别接触、接线柱，多用电表的表盘恰好如图乙所示，说明小灯泡正常，此时的电阻为_。(2)他将多用电表选择开关旋于某直流电压挡，将红、黑表笔分别接触、接线柱；闭合开关，发现电压表的示数约等于电源电动势，说明、接线柱间的导线出现了_(选填“断路”或“短路”)。(3)故障排除后，为了使电流表的示数从零开始，要在_(选填“、”或“、”)接线柱间再连接一根导线，并在闭合开关前把滑动变阻器的滑片置于最_(选填“左”或“右”)端。解析：(1)根据欧姆表的使用方法可知，每次选完挡后应重新进行欧姆调零；欧姆表的读数为R6.01 6.0 。(2)将红、黑表笔分别接触、接线柱，闭合开关，发现电压表的示数约等于电源电动势，说明、接线柱间的导线出现了断路。(3)为使电流表的示数从零开始，变阻器应采用分压式接法，所以应在、接线柱间再连接一根导线；闭合开关前应将滑片置于输出电压最小的最左端。答案：(1)欧姆6(或6.0)(2)断路(3)、左3(2017西北工业大学附中质检)在物理课外活动中，王聪同学制作了一个简单的多用电表，图甲为电表的电路原理图。已知选用的电流表内阻Rg10 、满偏电流Ig10 mA，当选择开关接3时为量程250 V的电压表。该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心上排刻度线对应数值没有标出。(1)若指针指在图乙所示位置，选择开关接1时其读数为_；选择开关接3时其读数为_。(2)为了测该多用电表欧姆挡的电阻和表内电源的电动势，王聪同学在实验室找到了一个电阻箱，设计了如下实验：将选择开关接2，红、黑表笔短接，调节R1的阻值使电表指针满偏。将多用电表红、黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C处，此时电阻箱如图丙所示，则C处刻度应为_ 。计算得到多用电表内电池的电动势为_ V。(保留2位有效数字)(3)调零后将电表红、黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为_ 。(保留2位有效数字)解析：(1)选择开关接1时测电流，多用电表为量程是10 mA的电流表，其分度值为0.2 mA，示数为6.9 mA；选择开关接3时测电压，多用电表为量程为250 V的电压表，其分度值为5 V，其示数为173 V。(2)由题图丙所示电阻箱可知，电阻箱示数为01 000 1100 510 01 150 ；其等于中值电阻，即C处刻度应为150 。指针指在C处时，电流表示数为5 mA0.005 A，C处电阻为中值电阻，则电表内阻为150 ，电源电动势EI2R0.0052150 V1.5 V。(3)根据第(1)问可知，调零后将电表红、黑表笔与某一待测电阻相连，电路中的电流值为6.9 mA，而表内电池的电动势为E1.5 V，表内总电阻为150 ，所以待测电阻的阻值为67 。答案：(1)6.9 mA173 V(172174 V均可)(2)1501.5(3)67(6669均可)1多用电表的读数电流表、电压表的刻度是均匀的，读数时应注意量程；欧姆表的刻度是不均匀的，读数时应注意乘倍率。2多用电表使用的几个注意事项(1)电流的流向：由于使用多用电表时不管测量什么，电流都要从电表的“”插孔(红表笔)流入，从“”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔。(2)要区分“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，用表盘下边中间的指针定位螺丝调整；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，用欧姆调零旋钮调整。(3)测电阻时每变换一次挡位，都要重新进行欧姆调零。(4)选倍率：测量前应根据估计阻值选用适当的挡位。由于欧姆挡的刻度不均匀，使用欧姆挡测电阻时，指针偏转过大或过小都有较大误差，通常只使用表盘中间的一段刻度范围。(5)测电阻时要将电阻与其他元件断开。测电阻时不要用手接触多用电表的表笔。(6)多用电表使用完毕应将选择开关旋至“OFF”挡或交流电压最高挡。
