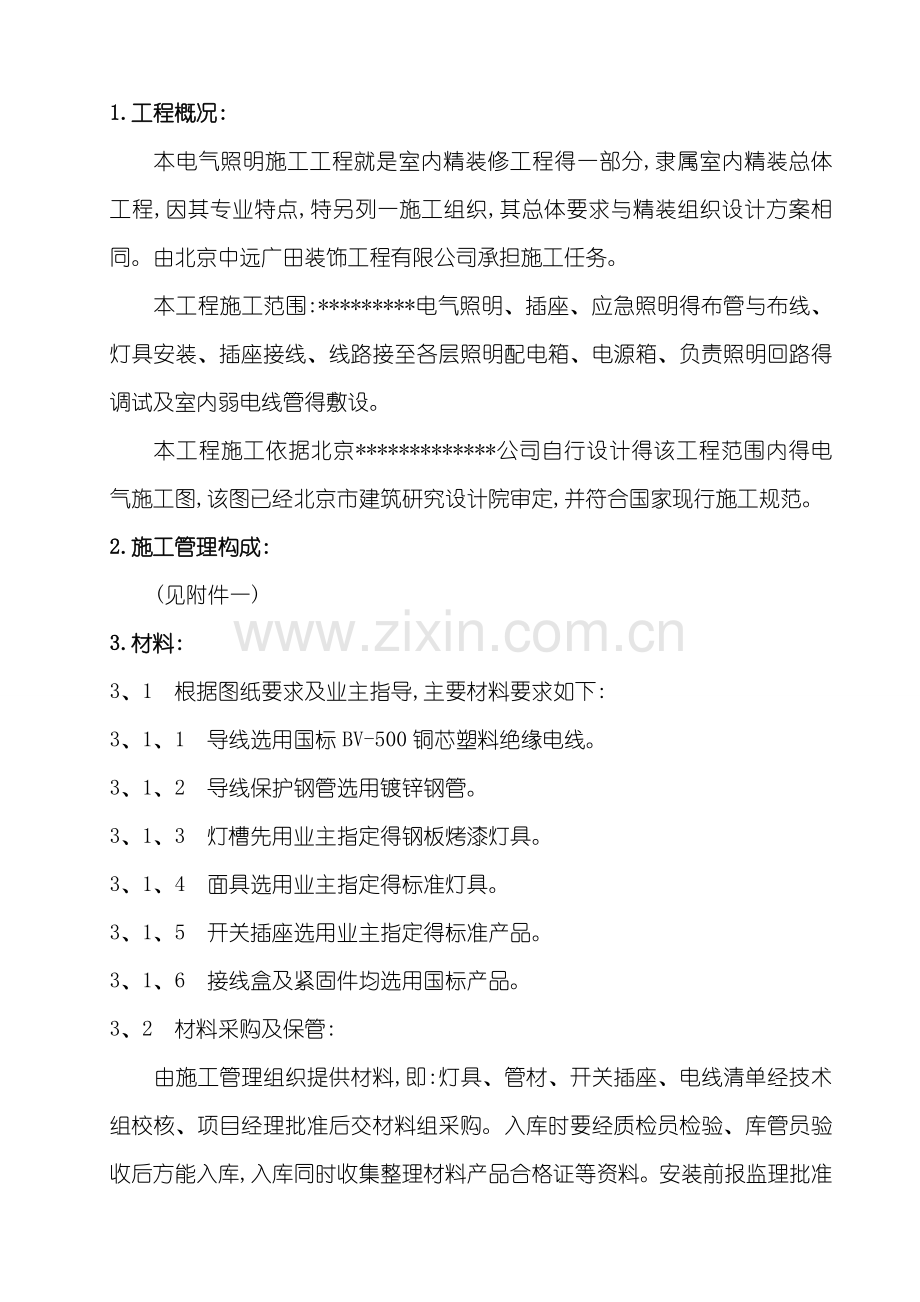

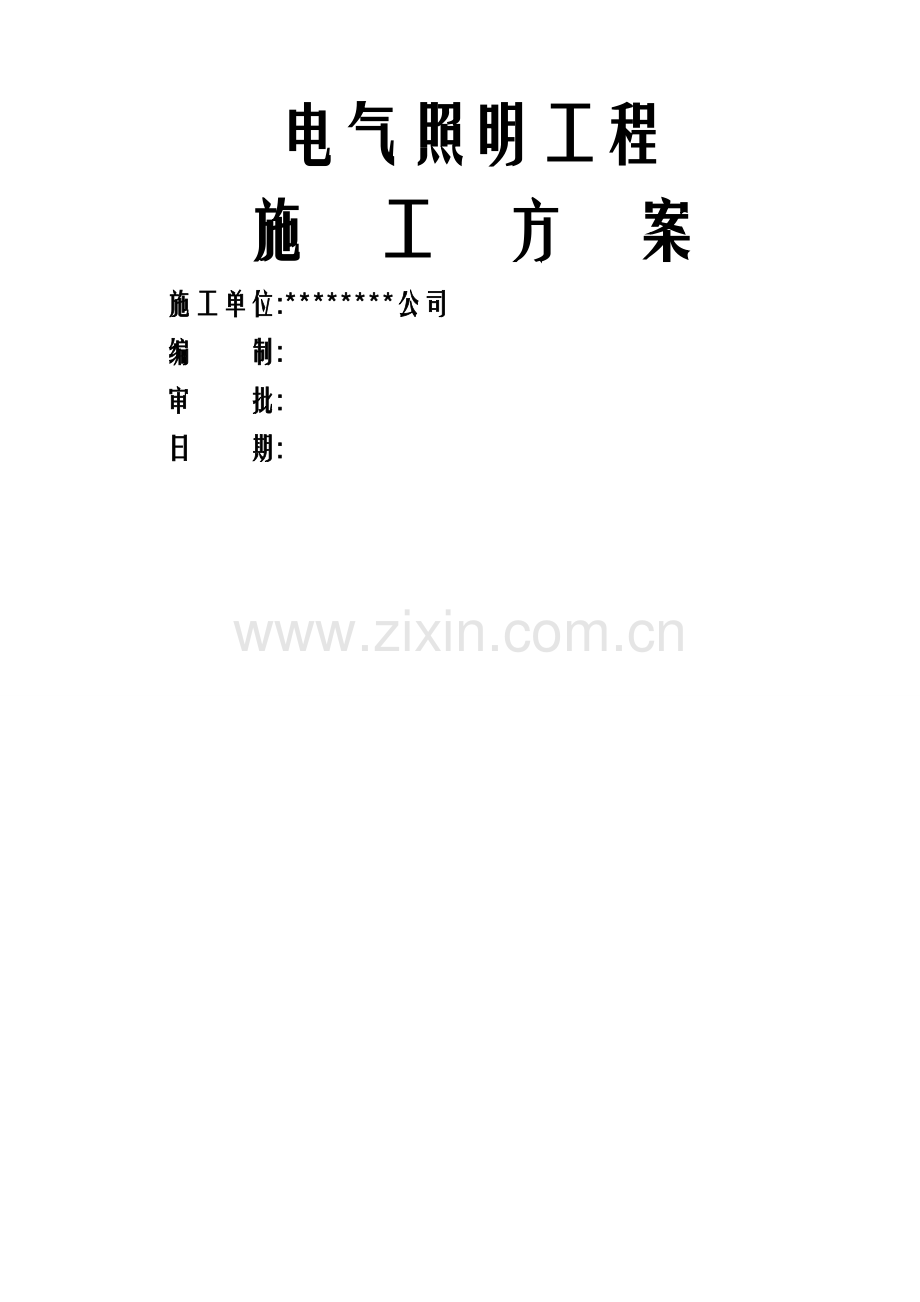

1、电气照明工程施 工 方 案施工单位:*公司编 制: 审 批:日 期:1.工程概况:本电气照明施工工程就是室内精装修工程得一部分,隶属室内精装总体工程,因其专业特点,特另列一施工组织,其总体要求与精装组织设计方案相同。由北京中远广田装饰工程有限公司承担施工任务。本工程施工范围:*电气照明、插座、应急照明得布管与布线、灯具安装、插座接线、线路接至各层照明配电箱、电源箱、负责照明回路得调试及室内弱电线管得敷设。本工程施工依据北京*公司自行设计得该工程范围内得电气施工图,该图已经北京市建筑研究设计院审定,并符合国家现行施工规范。2.施工管理构成:(见附件一)3.材料:3、1 根据图纸要求及业主指导,主
2、要材料要求如下:3、1、1 导线选用国标BV-500铜芯塑料绝缘电线。3、1、2 导线保护钢管选用镀锌钢管。3、1、3 灯槽先用业主指定得钢板烤漆灯具。3、1、4 面具选用业主指定得标准灯具。3、1、5 开关插座选用业主指定得标准产品。3、1、6 接线盒及紧固件均选用国标产品。3、2 材料采购及保管:由施工管理组织提供材料,即:灯具、管材、开关插座、电线清单经技术组校核、项目经理批准后交材料组采购。入库时要经质检员检验、库管员验收后方能入库,入库同时收集整理材料产品合格证等资料。安装前报监理批准后方能组织安装。凡不符合设计及质量要求得材料决不允许使用。4.现场安装:4、1 布管:4、1、1 测
3、位放线:根据施工布线要求,分四种线路,即:普通照明回路、应急照明回路,插座回路、弱电线管。分别空管敷设,按末端负荷位置就近敷设各回路,定位时综合考虑吊顶内其它管路,以不影响其它管路施工与检修为宜,同时要兼顾吊顶标高得最小允许值。4、1、2 钢管安装:钢管走向定位后,在钢管走向线上固定吊件,吊件得距离视钢管得口径大小而定。15间距为1、2m,G20间距为1、5m,因本布管工程最大管径为G20,最小为G15,如两个规格钢管共用吊件时,以小钢管间距固定。同时在接线盒得两侧100150mm处加紧固吊件,沿墙敷设得钢管在弯管处必须加固定支点。吊件采用膨胀螺栓固定角码,吊杆采用8圆钢焊接,钢管用锁码固定,
4、沿墙钢管用锁码钢钉固定。分线盒得敲落孔要与管径配合,未接管得要保持敲落片不脱落。分线盒同层内要选用相同形式,不能混杂随意使用。配电箱可靠接地,使用金属软管长度以不超过0、8m为宜,软管两端应用专用接头,接地各金属管口均配护口。以上安装作完后报检验部门做隐检。4、2 现场布线:4、2、1 钢管敷设完毕通过隐检后开始进行管内穿线。根据范围,普通照明线路管内导线截面不得超过管截面得40,筒灯、插座导线为32、5mm。导线放出时要顺着线卷方向,不得从一头抽出,避免导线扭曲损伤。导线放出后在平地拉打梭直,用钢丝牵引穿入管内,在管口处用手护送,以免角度大损坏导线绝缘层。管内不允许有导线接头,导线连接均在接
5、线盒内进行,导线接头采用绞接,裸露导线接头均用绝缘层、保护层包扎。接线盒内导线接完后加盖锁紧。导线布设时,按不同用途穿入相应得钢管内,接入配电箱得线端均按系统图编号,并接入相应得控制器,接至末端用电器具得导结必须牢固。4、2、2 导线穿完后用500兆欧表摇测线间、线与钢管得绝缘值,并保证绝缘值在0、5兆欧以上,如达不到要求值,必须检查出原因并予以处理。各绝缘值摇测后详细记录在绝缘摇测记录表上作交工资料。4、3 灯具及电器安装:4、3、1 灯槽安装:灯槽为成品,暗装在天花予留得槽内,嵌入式灯具得安装及灯头盒得安装应满足维修功能,灯体安装必须配合精装效果。4、3、2 筒灯安装:按天花精装图布置筒灯
6、位置,具体尺寸要在现场测量放线定位,按筒灯安装口径开孔,接好灯头线,将灯罩卡紧在天花龙骨板上,上好节能灯管。4、3、3 应急疏散诱导灯安装:在柱面、墙面0、3m处为暗装,墙面收口由精装完成,以求达到装修效果。4、3、4 插座安装:插座均在墙上暗装,装高0、3m(除标注外),同一场所得标高统一,插座盖板面与墙面平行,且四周横平竖直,插座要按规定接线板接线,工作零线不得与接地线混接,接地线截面与相线裁截面。4、4 送电调试:线路接线及灯具插座安装完毕,经报验通过后,报经供电系统批准试送电调试,通电前必须检查供电线路得容量就是否符合被调试线路得要求,测试供电线路得电压就是否在允许值范围内,然后接入临
7、时保护电路,通电后如无其它故障就可以进行线路及灯具调试了。5.质量控制达标要求:5、1 材料按施工图要求由施工管理组提出材料清单,经技术管理组确认、质检组审定、项目经理批准后交材料采购组瞧样订货,并首先索取材料得生产厂家资料、材质证明、合格证等,报监理最后审定同意后才能组织采购。入库时由质检员与仓库管理员对样品、资料进行验收,再由技术管理组核对安装部位后领料安装。5、2 现场安装时严格按设计要求及现行规范按程序安装,加强质量意识,安装过程中要进行自检互检,找出差距、坚决纠正。质检员不定期巡回检查,发现问题限期改正。5、3 每施工完一道工序自检合格后,填写自检表隐检、预检、质量评定及后验单送监理
8、检验通过后方能进行下道工序得施工。5、4 质量目标:严格管理、精心施工、达到优良、力争优质。6.施工安全:6、1 施工操作员必须持特种行业操作证上岗,操作证必须送监理审核。6、2 施工进场前由公司主管案例负责人对施工人员进行技术安全交底,作消防安全技术培训,进行安全普及教育,使每个施工人员提高安全意识,杜绝事故发生。6、3 进场人员必须服从安全管理,遵守安全制度、戴安全帽、佩带出入证,严禁穿拖鞋、打赤膊,提倡文明施工。6、4 施工机具必须严格检查,要有良好得工作状态。蹬高时必须放好梯子,超高时必须扣好安全带。6、5 严格用火规定,电焊工必须有操作证,动焊要申请,经有关部门批准后实施。严禁施工以外得违章用电,电焊时必须有人监护并随时准备灭火器具。7.劳动力安排: 根据业主要求,要及时将布管布线施工完毕。 考虑施工得特点,安排二个12人班,合理配置机具,使之效率提高。8.施工进度计划: (见附件2)9.管理人员名单:
