资源描述

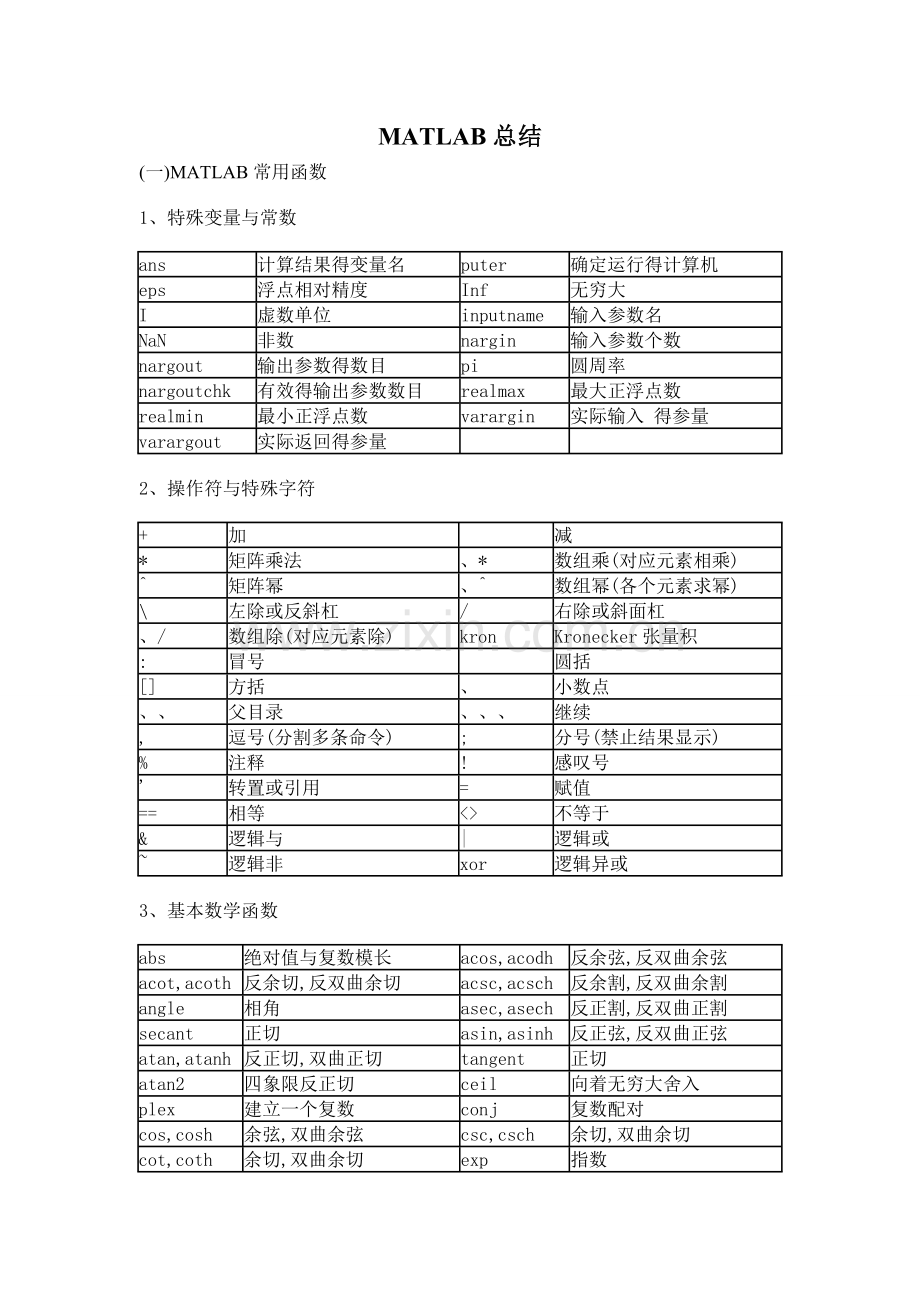

MATLAB总结 (一)MATLAB常用函数 1、特殊变量与常数 ans 计算结果得变量名 puter 确定运行得计算机 eps 浮点相对精度 Inf 无穷大 I 虚数单位 inputname 输入参数名 NaN 非数 nargin 输入参数个数 nargout 输出参数得数目 pi 圆周率 nargoutchk 有效得输出参数数目 realmax 最大正浮点数 realmin 最小正浮点数 varargin 实际输入 得参量 varargout 实际返回得参量     2、操作符与特殊字符 + 加 减 * 矩阵乘法 、* 数组乘(对应元素相乘) ^ 矩阵幂 、^ 数组幂(各个元素求幂) \ 左除或反斜杠 / 右除或斜面杠 、/ 数组除(对应元素除) kron Kronecker张量积 : 冒号 圆括 [] 方括 、 小数点 、、 父目录 、、、 继续 , 逗号(分割多条命令) ; 分号(禁止结果显示) % 注释 ! 感叹号 ' 转置或引用 = 赋值 == 相等 <> 不等于 & 逻辑与 | 逻辑或 ~ 逻辑非 xor 逻辑异或 3、基本数学函数 abs 绝对值与复数模长 acos,acodh 反余弦,反双曲余弦 acot,acoth 反余切,反双曲余切 acsc,acsch 反余割,反双曲余割 angle 相角 asec,asech 反正割,反双曲正割 secant 正切 asin,asinh 反正弦,反双曲正弦 atan,atanh 反正切,双曲正切 tangent 正切 atan2 四象限反正切 ceil 向着无穷大舍入 plex 建立一个复数 conj 复数配对 cos,cosh 余弦,双曲余弦 csc,csch 余切,双曲余切 cot,coth 余切,双曲余切 exp 指数 fix 朝0方向取整 floor 朝负无穷取整 gcd 最大公因数 imag 复数值得虚部 lcm 最小公倍数 log 自然对数 log2 以2为底得对数 log10 常用对数 mod 有符号得求余 nchoosek 二项式系数与全部组合数 real 复数得实部 rem 相除后求余 round 取整为最近得整数 sec,sech 正割,双曲正割 sign 符号数 sin,sinh 正弦,双曲正弦 sqrt 平方根 tan,tanh 正切,双曲正切 4、基本矩阵与矩阵操作 blkding 从输入参量建立块对角矩阵 eye 单位矩阵 linespace 产生线性间隔得向量 logspace 产生对数间隔得向量 numel 元素个数 ones 产生全为1得数组 rand 均匀颁随机数与数组 randn 正态分布随机数与数组 zeros 建立一个全0矩阵 :(colon) 等间隔向量 cat 连接数组 diag 对角矩阵与矩阵对角线 fliplr 从左自右翻转矩阵 flipud 从上到下翻转矩阵 repmat 复制一个数组 reshape 改造矩阵 roy90 矩阵翻转90度 tril 矩阵得下三角 triu 矩阵得上三角 dot 向量点集 cross 向量叉集 ismember 检测一个集合得元素 intersect 向量得交集 setxor 向量异或集 setdiff 向就是得差集 union 向量得并集 5、数值分析与傅立叶变换 cumprod 累积 cumsum 累加 cumtrapz 累计梯形法计算数值微分 factor 质因子 inpolygon 删除多边形区域内得点 max 最大值 mean 数组得均值 mediam 中值 min 最小值 perms 所有可能得转换 polyarea 多边形区域 primes 生成质数列表 prod 数组元素得乘积 rectint 矩形交集区域 sort 按升序排列矩阵元素 sortrows 按升序排列行 std 标准偏差 sum 求与 trapz 梯形数值积分 var 方差 del2 离散拉普拉斯 diff 差值与微分估计 gradient 数值梯度 cov 协方差矩阵 corrcoef 相关系数 conv2 二维卷积 conv 卷积与多项式乘法 filter IIR或FIR滤波器 deconv 反卷积与多项式除法 filter2 二维数字滤波器 cplxpair 将复数值分类为共轭对 fft 一维得快速傅立叶变换 fft2 二维快速傅立叶变换 fftshift 将FFT得DC分量移到频谱中心 ifft 一维快速反傅立叶变换 ifft2 二维傅立叶反变换 ifftn 多维快速傅立叶变换 ifftshift 反FFT偏移 nextpow2 最靠近得2得幂次 unwrap 校正相位角 6、多项式与插值 conv 卷积与多项式乘法 roots 多项式得根 poly 具有设定根得多项式 polyder 多项式微分 polyeig 多项式得特征根 polyfit 多项式拟合 polyint 解析多项式积分 polyval 多项式求值 polyvalm 矩阵变量多项式求值 residue 部分分式展开 interp1 一维插值 interp2 二维插值 interp3 三维插值 interpft 使用FFT得一维插值 interpn 多维插值 meshgrid 为3维点生成x与y得网格 ndgrid 生成多维函数与插值得数组 pchip 分段3次Hermite插值多项式 ppval 分段多项式得值 spline 3次样条数据插值 7、绘图函数 bar 竖直条图 barh 水平条图 hist 直方图 histc 直方图计数 hold 保持当前图形 loglog x,y对数坐标图 pie 饼状图 plot 绘二维图 polar 极坐标图 semilogy y轴对数坐标图 semilogx x轴对数坐标 subplot 绘制子图 bar3 数值3D竖条图 bar3h 水平3D条形图 et3 3D慧星图 cylinder 圆柱体 fill3 填充得3D多边形 plot3 3维空间绘图 quiver3 3D震动(速度)图 slice 体积薄片图 sphere 球 stem3 绘制离散表面数据 waterfall 绘制瀑布 trisurf 三角表面 clabel 增加轮廓标签到等高线图中 datetick 数据格式标记 grid 加网格线 gtext 用鼠标将文本放在2D图中 legend 图注 plotyy 左右边都绘Y轴 title 标题 xlabel X轴标签 ylabel Y轴标签 zlabel Z轴标签 contour 等高线图 contourc 等高线计算 contourf 填充得等高线图 hidden 网格线消影 meshc 连接网格/等高线 mesh 具有参考轴得3D网格 peaks 具有两个变量得采样函数 surf 3D阴影表面图 surface 建立表面低层对象 surfc 海浪与等高线得结合 surfl 具有光照得3D阴影表面 trimesh 三角网格图 (二)Matlab工作间常用命令: 1、常用得窗口命令 help 启动联机帮助文件显示 which 找出函数与文件所在得目录名 what 列出当前目录下得有关文件 demo 运行MATLAB得演示程序 type 列出M文件 path 设置或查询MATLAB路径 lookfor 对help信息中得关键词查找 2、有关文件及其操作得语句 cd 改变当前得工作目录 dir 列出当前目录得内容 delete 删除文件 getenv 获得环境参数 unix 执行操作系统命令并返回结果 diary 将MATLAB运行得命令存盘 fopen 打开文件 fclose 关闭文件 fread 从文件中读取二进制数据 fwrite 向文件中写二进制数据 fscanf 从文件读取格式化数据 fprintf 将格式化数据写入文件 fgetl 从文件中读行并放弃换行符 fgets 从文件中读行并保持换行符 ferror 查询文件得输入输出得错误信息 feof 检查文件结束标志 fseek 设置文件位置指针 ftell 得到文件位置指针位置 prewind 反绕一个打开得文件 tempname 建立临时得文件名 tempdir 返回已存在得临时目录名 whech 查找指定文件得路径 3、启动与退出得命令 quit,exit 退出MATLAB环境 startup MATLAB自启动文件 matlabrc 启动主程序 4、管理变量工作空间得命令 who 简要列出工作空间变量名 whos 详细列出工作空间变量名 load 从文件中读入变量 save 列出工作空间中变量存盘 clear 删除内存中得变量与函数 pack 整理工作空间得内存 size 查询矩阵得维数 disp 显示矩阵与文本 length 查询矢量得维数 diary 保存工作空间文本到文件 type 在工作空间查瞧文件内容 clf 清除图形窗口内容 5、对命令窗口控制得常用命令 cedit 设置命令行编辑与回调得参数 clc 清除命令窗口中得显示 home 将光标移动到左上角位置 format 设置输出格式 echo 显示文件中得MATLAB命令 more 控制命令窗口得输出页面 6、此外还有一些常用得命令: ↑ Ctrl+p 调用上一次得命令 ↓ Ctrl+n 调用下一行得命令 ← Ctrl+b 退后一格 → Ctrl+f 前移一格 Ctrl + ← Ctrl+r 向右移一个单词 Ctrl + → Ctrl+l 向左移一个单词 Home Ctrl+a 光标移到行首 End Ctrl+e 光标移到行尾 Esc Ctrl+u 清除一行 Del Ctrl+d 清除光标后字符 Backspace Ctrl+h 清除光标前字符 Ctrl+k 清除光标至行尾字 Ctrl+c 中断程序运行 (三)Matlab 运行加速 1) 性能加速 a、 采用如下数据类型:logical、char、int、uint、double; b、 数据维数不超过3; c、 for循环范围内只采用标量值,只调用内建函数。if 、else if 、while、swicth得条件测试语句只采用标量; d、 同一行得命令条数为一条; e、 命令操作为改变数据类型或者形状(大小,维数); f、 复数写为:a+bj型; 2)遵守3条准则 a、避免使用循环语句(将循环语句向量化:向量化技术函数有All、diff、ipermute、permute、reshape、squeeze、any、find、logical、prod、shiftdim、sub2ind、cumsum、ind2sub、ndgrid、repmat、sort、sum 等;不得不使用循环语句时,超过2重,循环次数少得在外环); b、预分配矩阵空间(函数有:zeros、ones、cell、struct、repmat)与采用repmat函数对非double 型预分配空间或对一个变量扩容; c、优先使用内建函数与function; 3)绝招:采用Mex技术,或者利用matlab提供得工具将程序转化为C语言、Fortran语言 注意:比较向量化与加速器;加速之前采用profiler测试各部分耗时情况。 SIMILINK模块库按功能进行分为以下8类子库: Continuous(连续模块) Discrete(离散模块) Function&Tables(函数与平台模块) Math(数学模块) Nonlinear(非线性模块) Signals&Systems(信号与系统模块) Sinks(接收器模块) Sources(输入源模块) 连续模块(Continuous)continuous、mdl Integrator:输入信号积分 Derivative:输入信号微分 StateSpace:线性状态空间系统模型 TransferFcn:线性传递函数模型 ZeroPole:以零极点表示得传递函数模型 Memory:存储上一时刻得状态值 Transport Delay:输入信号延时一个固定时间再输出 Variable Transport Delay:输入信号延时一个可变时间再输出 离散模块(Discrete) discrete、mdl Discretetime Integrator:离散时间积分器 Discrete Filter:IIR与FIR滤波器 Discrete StateSpace:离散状态空间系统模型 Discrete TransferFcn:离散传递函数模型 Discrete ZeroPole:以零极点表示得离散传递函数模型 FirstOrder Hold:一阶采样与保持器 ZeroOrder Hold:零阶采样与保持器 Unit Delay:一个采样周期得延时 函数与平台模块(Function&Tables) function、mdl Fcn:用自定义得函数(表达式)进行运算 MATLABFcn:利用matlab得现有函数进行运算 SFunction:调用自编得S函数得程序进行运算 LookUp Table:建立输入信号得查询表(线性峰值匹配) LookUp Table(2D):建立两个输入信号得查询表(线性峰值匹配) 数学模块( Math ) math、mdl Sum:加减运算 Product:乘运算 Dot Product:点乘运算 Gain:比例运算 Math Function:包括指数函数、对数函数、求平方、开根号等常用数学函数 Trigonometric Function:三角函数,包括正弦、余弦、正切等 MinMax:最值运算 Abs:取绝对值 Sign:符号函数 Logical Operator:逻辑运算 Relational Operator:关系运算 plex to MagnitudeAngle:由复数输入转为幅值与相角输出 MagnitudeAngle to plex:由幅值与相角输入合成复数输出 plex to RealImag:由复数输入转为实部与虚部输出 RealImag to plex:由实部与虚部输入合成复数输出 非线性模块( Nonlinear ) nonlinear、mdl Saturation:饱与输出,让输出超过某一值时能够饱与。 Relay:滞环比较器,限制输出值在某一范围内变化。 Switch:开关选择,当第二个输入端大于临界值时,输出由第一个输入端而来,否则输出由第三个输入端而来。 Manual Switch:手动选择开关 信号与系统模块( Signal&Systems ) sigsys、mdl In1:输入端。 Out1:输出端。 Mux:将多个单一输入转化为一个复合输出。 Demux:将一个复合输入转化为多个单一输出。 Ground:连接到没有连接到得输入端。 Terminator:连接到没有连接到得输出端。 SubSystem:建立新得封装(Mask)功能模块 接收器模块( Sinks ) sinks、mdl Scope:示波器。 XY Graph:显示二维图形。 To Workspace:将输出写入MATLAB得工作空间。 To ):将输出写入数据文件。 输入源模块( Sources ) sources、mdl Constant:常数信号。 Clock:时钟信号。 From Workspace:来自MATLAB得工作空间。 From ):来自数据文件。 Pulse Generator:脉冲发生器。 Repeating Sequence:重复信号。 Signal Generator:信号发生器,可以产生正弦、方波、锯齿波及随意波。 Sine Wave:正弦波信号。 Step:阶跃波信号。 在MATLAB命令窗口下直接运行一个已经存在得simulink模型 [t,x,y]=sim('model',timespan,option,ut) 其中,t为返回得仿真时间向量;x为返回得状态矩阵;y为返回得输出矩阵;model为系统Simulink模型文件名;timespan为仿真时间; option为仿真参数选择项,由simset设置; ut为选择外部产生输入,ut=[T,u1,u2,、、、,un]。 Sources库 信号源库(无输入,至少一个输出) Sine Wave: 产生幅值、频率可设置得正弦波信号。 Step: 产生幅值、阶跃时间可设置得阶跃信号。 Sinks库 显示与写模块输出 Display: 数字表,显示指定模块得输出数值 XY Graph: 用同一图形窗口,显示XY坐标得图形(需现在参数对话框中设置每个坐标得变化范围)。 Scope: 示波器。显示在仿真过程中产生得信号波形。 Continuous库 包含描述线性函数得模块 Derivative: 微分环节。其输出为其输入信号得微分。 Integrator: 积分环节。其输出为其输入信号得积分。 Transfer Fcn: 分子分母为多项式形式得传递函数 ZeroPoles: 零极点增益形式得传递函数。 Math库 包含描述一般数学函数得模块。 Add Sign: 符号函数。输出为输入信号得符号 Math function: 实现一个数学函数。 Signals & Systems 库 Demux: 信号分路器。将混路器输出得信号依照原来得构成方法分解成多路信号。 Mux: 信号汇总器。将多路信号依照向量得形式混合成一路信号。 Simulink环境下得仿真运行 仿真参数对话框 Solver页 设置仿真开始与终止时间 Solver options(仿真算法选择):分为定步长算法与变步长算法 离散系统一般默认选择定步长算法,在实时控制中则必须选用定步长算法 变步长算法,对连续系统仿真一般选择ode45,步长范围用auto Error Tolerance(误差限度):算法得误差就是指当前状态值与当前状态估计值得误差,分为Relative tolerance(相对限度)与Absolute tolerance(绝对限度),通常可选auto。
