第五单元 精确绘图参考
5、1 第1题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“200*200”。
第2步:选择“绘图”工具栏中“直线”命令,绘制图形参考线;选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,将直线颜色设置为红色,线型为“ACAD_ISO12W100”,如图5、1a所示。
第3步:选择“绘图”工具栏中“圆”按钮,在红色参考线得交差点绘制半径为“28”得圆,如图5、1b所示。
第4步:重复执行“圆”命令,在下方得参考线绘制两个半径为“6”得小圆,如图5、1c所示。

图5、1a 图5、1b 图5、1c
第5步:选择“绘图”菜单“圆 | 相切、相切、相切”命令,绘制半径为“14”得相切圆,如图5、1d所示。
第6步:单击“绘图”工具栏中“直线”按钮,以图形下方两小圆“象线点”为端点绘制直线;单击“修改”工具栏中“修剪”按钮,修剪多余线段,如图5、1e所示。

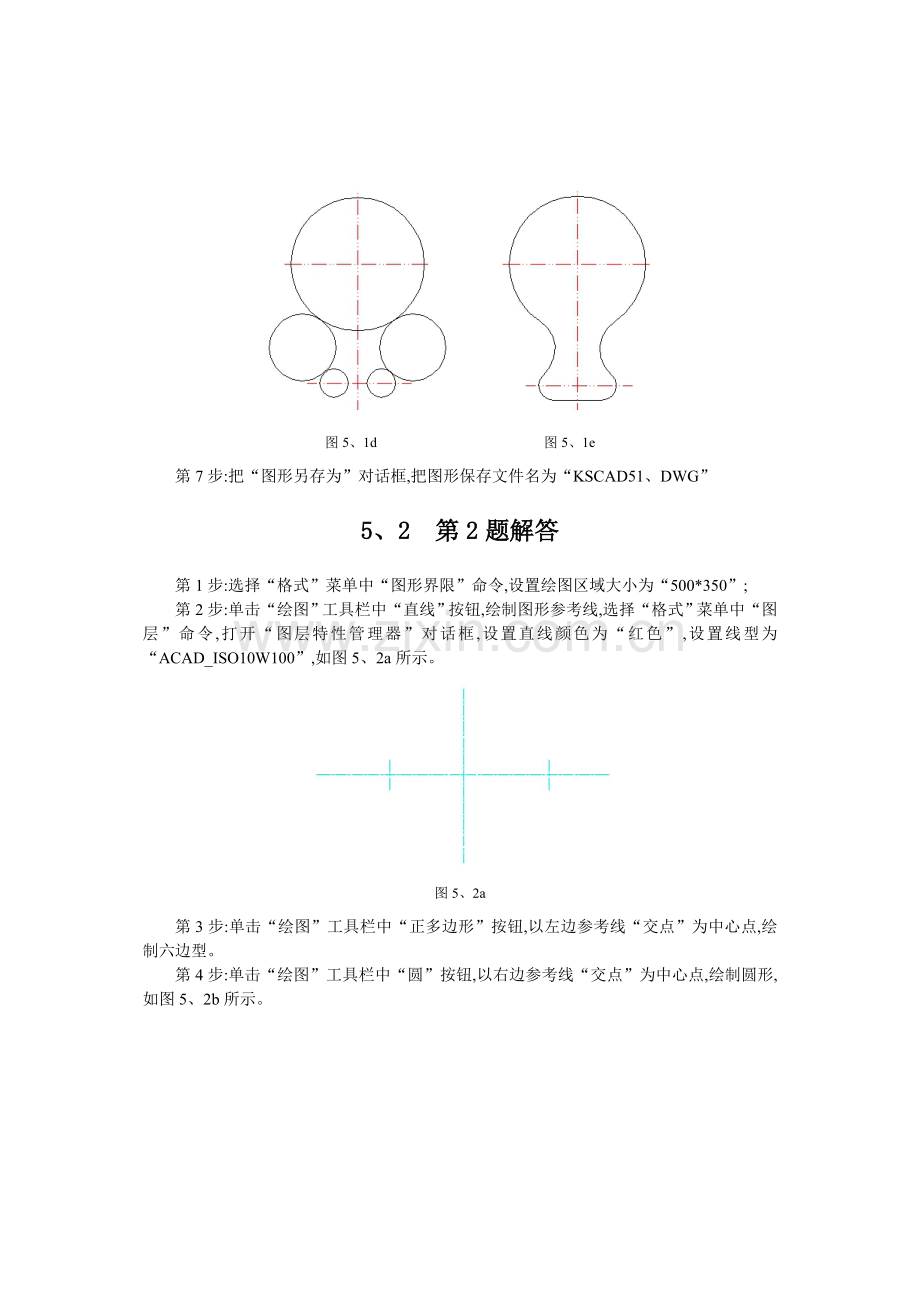

图5、1d 图5、1e
第7步:把“图形另存为”对话框,把图形保存文件名为“KSCAD51、DWG”
5、2 第2题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“500*350”;
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线颜色为“红色”,设置线型为“ACAD_ISO10W100”,如图5、2a所示。

图5、2a
第3步:单击“绘图”工具栏中“正多边形”按钮,以左边参考线“交点”为中心点,绘制六边型。
第4步:单击“绘图”工具栏中“圆”按钮,以右边参考线“交点”为中心点,绘制圆形,如图5、2b所示。

图5、2b
第5步:单击“绘图”工具栏中“圆”按钮,以左边参考线“交点”为中心点,绘制圆形,如图5、2c所示。

图5、2c
第6步:单击“绘图”工具栏中“圆弧”按钮,捕捉两边圆形得“交点”,绘制上、下两条圆弧,如图5、2d所示。

图5、2d
第7步:单击“绘图”工具栏中“椭圆”按钮,根据题目要求,绘制最外侧椭圆,如图5、2e所示。

图5、2e
第8步:把“图形另存为”对话框,把图形保存文件名为“KSCAD52、DWG”。
5、3 第3题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“200*200”。
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置参考线颜色为“红色”,设置线型为“CENTER”。
第3步:单击“绘图”工具栏中“圆”按钮,以直线参考线“交点”为中心点,输入直径为“100”,绘制一个圆。
第4步:重复执行“圆”命令,以直线参考线“交点”为中心点,输入半径为“22”,绘制一个圆。
第5步:重复执行“圆”命令,以直线参考线“交点”为中心点,输入半径为“34”,绘制一个圆,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置颜色为“红色”,设置线型为“ACAD_ISO07W100”,如图5、3a所示。

图5、3a
第6步:继续重复执行“圆”命令,以虚线圆形上方象限点为中心点,输入半径为“8”,绘制一个圆。
第7步:单击“绘图”工具栏中“直线”按钮,在新绘制得小圆下方,绘制间距为8得两条直线,单击“修改”工具栏中“修剪”按钮,修剪直线突出得部分,如图5、3b所示。

图5、3b
第8步:单击“修改”工具栏中“阵列”按钮,打开“阵列”对话框,选择刚绘制得小圆及直线,执行“环形阵列”,设置项目总数为“8”;单击“修改”工具栏中“修剪”按钮,修剪多余线段,如图5、3c所示。

图5、3c
第10步:把“图形另存为”对话框,把图形保存文件名为“KSCAD53、DWG”。
5、4 第4题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“500*300”。
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线颜色为“红色”,设置线型为“CENTER”。
第3步:单击“绘图”工具栏中“圆”按钮,以左下方参考线得“交点”为中心点,输入直径为“10”,绘制一个圆。
第4步:重复执行“圆”命令,以左下方参考线得“交点”为中心点,输入半径为“20”,绘制一个圆。
第5步:单击“修改”工具栏中“镜象”按钮,选择两个圆,向右镜像,如图5、4a所示。

图5、4a
第6步:单击“绘图”工具栏中“圆”按钮,以参考线得“交点”为中心点,输入半径为“35”,绘制一个圆。
第7步:单击“绘图”工具栏中“矩形”按钮,在垂直参考线上绘制“20*70”得矩形,如图5、4b所示。

图5、4b
第8步:单击“绘图”工具栏中“圆”按钮,以参考线得“交点”为中心心,输入半径为“100”,绘制一个圆。
第9步:单击“绘图”工具栏中“直线”按钮,设置锐角为“60°”,绘制与大圆相交得两条直线,如图5、4c所示。

图5、4c
第10步:单击“修改”工具栏中“修剪”按钮,修剪多余线段,对照图5、4d所示。

图5、4d
第11步:单击“修改”工具栏中“圆角”按钮,设置圆角半径为“10”,对照图5、4e所示,对棱角执行“圆角”命令。

图5、4e
第12步:把“图形另存为”对话框,把图形保存文件名为“KSCAD51、DWG”
5、5 第5题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“500*300”。
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线颜色为“红色”,设置线型为“CENTER”。
第3步:单击“绘图”工具栏中“矩形”按钮,输入圆角半径为“10”,长宽为“90*50” 绘制一个矩形。
第4步:单击“绘图”工具栏中“圆”按钮,以参考线“交点”为中心点,设置直径为“30”,绘制一个圆。
第5步:单击“绘图”工具栏中“矩形”按钮,在原有得矩形内绘制一个长宽为“10*40”得矩形。
第6步:重复执行“矩形”命令,在矩形内绘制一个长宽为“10*80”得矩形,如图5、5a所示。

图5、5a
第7步:单击“修改”工具栏中“修剪”按钮,选择最外矩形内得所有图形,对照图5、5b所示,修剪线段。

图5、5b
第8步:单击“绘图”工具栏中“圆”按钮,根据题目规定得距离,在矩形内左下方位置,输入直径为“10”,绘制一个圆。
第9步:单击“修改”工具栏中“复制”按钮,选择新绘制得小圆,复制到矩形内得其她各角,如图5、5c所示。

图5、5c
第10步:把“图形另存为”对话框,把图形保存文件名为“KSCAD55、DWG”
5、6 第6题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“500*600”。
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线颜色为“红色”,设置线型为“ACAD_ISO10W100”。
第3步:单击“绘图”工具栏中“矩形”按钮,以参考线为中心轴线,绘制一个长宽为“420*350”得矩形。
第4步:重复执行“矩形”命令,在原有得大矩形内绘制一个长宽为“80*250”得矩形,左边距大矩形左边线为“20”,上下居中。
第5步:重复执行“矩形”命令,在原有得大矩形内再绘制一个长宽为“290*150”得矩形,左边线与小矩形相切,上下居中,如图5、6a所示。

图5、6a
第6步:单击“修改”工具栏中“倒角”按钮,对大矩形左边上下两个角点,执行倒角命令,如图5、6b所示。

图5、6b
第7步:单击“绘图”工具栏中“直线”按钮,绘制锐角为“120°”得两条直线,如图5、6c所示。

图5、6a
第8步:单击“修改”工具栏中“修剪”按钮,修剪掉多余得线段。
第9步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取需要得填充区域,设置图案为“INSI31”,设置角度为“90°”,输入比例为“2”,单击“确定”按钮,如图5、6d所示。

图5、6a
第10步:把“图形另存为”对话框,把图形保存文件名为“KSCAD56、DWG”。
5、7 第7题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“500*100”。
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线颜色为“红色”,设置线型为“hidden2”。
第3步:单击“绘图”工具栏中“圆”按钮,在最上得水平参考线左边,设置直径为“7”,绘制一个圆,如图5、7a所示。

图5、7a
第4步:单击“修改”工具栏中“复制”按钮,选择原有得圆形,对照图5、8b所示,复制3个圆形。

图5、7b
第5步:单击“绘图”工具栏中“圆”按钮,以上边参考线得“交点”为中心点,上边两个圆形得中间位置,输入直径为“16”,绘制一个大圆。
第6步:单击“绘图”工具栏中“正多边形”按钮,以大圆圆心为中心点,绘制一个六边形,如图5、7c所示。

图5、7c
第7步:单击“绘图”工具栏中“圆”按钮,绘制周围各个小圆得同心圆,如图5、7d所示。

图5、7d
第8步:右击屏幕下方状态栏“对象捕捉”,选择“设置”命令,打开“切点”命令,设置完成,单击“确定”按钮,单击“绘图”工具栏中“直线”按钮,连接圆形得切点,如图5、7e所示。

图5、7e
第9步:单击“修改”工具栏中“修剪”按钮,选择除参考线以外所有图形,修剪图形中得线段,图5、7f所示。

图5、7f
第10步:把“图形另存为”对话框,把图形保存文件名为“KSCAD57、DWG”。
5、8 第8题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“150*300”。
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线颜色为“蓝色”,设置线型为“ACAD_ISO10w100”。
第3步:单击“绘图”工具栏中“椭圆”按钮,以参考线上边得交点为中心点,绘制大小为“60*80”得椭圆。
第4步:单击“修改”工具栏中“偏移”按钮,选择椭圆,向外偏移,输入距离为“12”,如图5、8a所示。

图5、8a
第5步:单击“绘图”工具栏中“圆”按钮,以参考线下边得交点为中心点,设置直径为“12”,绘制一个圆。
第6步:单击“修改”工具栏中“复制”按钮,选择新绘制得圆形,向左右两旁各复制一个圆,如图5、8b所示。

图5、8b
第7步:单击“绘图”工具栏中“圆”按钮,以左边小圆得圆心为中心,绘制同心圆,设置半径为“15”,如图5、8c所示。

图5、8c
第8步:单击“修改”工具栏中“镜象”按钮,选择新绘制得相切圆,向右镜像。
第9步:单击“绘图”工具栏中“直线”按钮,捕捉大同心圆下方象限点,绘制一条水平线。
第10步:单击“修改”工具栏中“修剪”按钮,选择所有图形(除参考线外),修剪多余得线段,如图5、8d所示。

图5、8d
第11步:把“图形另存为”对话框,把图形保存文件名为“KSCAD58、DWG”。
5、9 第9题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“500*500”。
第2步:单击“绘图”工具栏中“直线”按钮,绘制图形中水平与垂直得参考线,单击“绘图”工具栏中“圆”按钮,绘制左边得半圆参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线得颜色为“红色”,设置线型为“ACAD_ISO10w100”。
第3步:单击“绘图”工具栏中“圆”按钮,以参考线得中心交点为圆心,输入直径为“110”,绘制一个圆。
第4步:重复执行“圆”命令,以参考线得中心交点为圆心,输入直径为“200”,绘制一个同心圆,如图5、9a所示。

图5、9a
第5步:单击“修改”工具栏中“偏移”按钮,将左上斜线向两边各偏移一条,设置距离为“10”。
第6步:单击“绘图”工具栏中“圆”按钮,以左上圆弧及斜线交点为圆心,绘制一个圆,图5、9b所示。

图5、9c
第7步:单击“修改”工具栏中“偏移”按钮,将左上斜线向两边各偏移一条,设置距离为“30”。
第8步:单击“绘图”工具栏中“直线”按钮,在左上绘制两条直线,如图5、9c所示。

图5、9c
第9步:单击“修改”工具栏中“圆角”按钮,将左上直线进行圆角命令。
第10步:单击“修改”工具栏中“修剪”按钮,选择所有图形(除参考线外),修剪突出得线段,如图5、9d所示。

图5、9d
第11步:单击“修改”工具栏中“阵列”按钮,打开“阵列”对话框,将左上新绘制图形向左执行“环形阵列”命令,设置项目总数为“2”,如图5、9e所示。

图5、9e
第12步:单击“绘图”工具栏中“圆”按钮,以参考线得交点为圆心,输入直径为“15”,绘制一个圆。
第13步:重复执行“圆”命令,以参考线得交点为圆心,输入直径为“30”,绘制一个同心圆。
第14步:单击“绘图”工具栏中“直线”按钮,绘制锐角为“26°”并与右边大圆相切得两条直线,如图5、9f所示。

图5、9f
第15步:单击“修改”工具栏中“修剪”按钮,选择所有图形(除参考线外),修剪突出得线段,如图5、9g所示。

图5、9g
第16步:把“图形另存为”对话框,把图形保存文件名为“KSCAD59、DWG”。
5、10 第10题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“150*150”。
第2步:单击“绘图”工具栏中“直线”命令,绘制图形参考线,选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,设置直线颜色为“红色”,设置线型为“ACAD_ISO10w100”。
第3步:单击“绘图”工具栏中“圆”按钮,以参考线得交点为圆心,输入直径为“20”,绘制一个圆。
第4步:重复执行“圆”命令,以参考线得交点为圆心,设置半径为“20”,绘制一个同心圆,如图5、10a所示。

图5、10a
第5步:重复执行“圆”命令,以参考线左下方第2排得交点为圆心,输入直径为“20”,绘制一个圆。
第6步:重复执行“圆”命令,以参考线左下方得交点为圆心,输入半径为“20”,绘制一个圆,如图5、10b所示。

图5、10b
第7步:执行“绘图”菜单中“直线”命令,捕捉左下小圆右方象限点,向上绘制垂直线与上方大圆相交。
第8步:执行“绘图”菜单中“圆 | 相切、相切、相切”命令,绘制左下两圆得相切圆,设置半径为“4”,如图5、10c所示。

图5、10c
第9步:执行“修改”菜单中“镜象”命令,选择左边所有圆形,向右镜像,设置距离为“0”,如图5、10d所示。

图5、10d
第10步:执行 “修改”菜单中“修剪”命令,选择所有图形(除参考线外),修剪突出得线段,如图5、10e所示。

图5、10e
第11步:执行“修改”菜单中“圆角”命令,设置半径为“10”,对下方两大圆交点执行圆角命令。
第12步:重复执行“圆角”命令,对照图5、10f所示,对图形执行圆角命令。

第13步:把“图形另存为”对话框,把图形保存文件名为“KSCAD510、DWG”
5、11 第11题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“3000*2000”。
第2步:单击“绘图”工具栏中“多段线”按钮,根据题目要求尺寸,连续绘制折线,如图5、11a所示。

图5、11a
第3步:单击“绘图”工具栏中“直线”按钮,设置高度为“800”,绘制垂直线。
第4步:单击“修改”工具栏中“复制”按钮,选择新绘制得垂直线,向左复制,输入距离为“40”。
第5步:重复执行“复制”命令,选择新绘制得垂直线,输入距离为“40”,向右复制垂直线。
第6步:重复执行“复制”命令,选择新绘制得垂直线,向右上复制垂直线,如图5、11b所示。

图5、11b
第7步:单击“修改”工具栏中“偏移”按钮,选择下方折线,向上偏移,输入距离为“20”,如图5、11c所示。

图5、11c
第8步:单击“格式”工具栏中“多线样式”按钮,打开“多线样式”对话框,输入多线距离为“100”,单击“确定”按钮。
第9步:单击“绘图”工具栏中“多线”按钮,绘制图形上楼梯大扶手,如图5、11d所示。

图5、11d
第10步:选择“格式”菜单中“多线样式”命令,打开“多线样式”对话框,输入多线距离为“20”,单击“确定”按钮。
第11步:单击“绘图”工具栏中“多线”按钮,绘制图形上楼梯斜线。
第12步:单击“修改”工具栏中“修剪”按钮,选择所有图形,修剪多余得线段,如图5、11e所示。

图5、11e
第13步:单击“修改”工具栏中“圆角”按钮,将左上图形进行圆角命令。
第14步:单击“绘图”工具栏中“直线”按钮,在右边图形绘制抛断线,如图5、11f所示。

图5、11f
第15步:执行“修改”菜单中“对象 | 多段线”命令,选择图形下折线,设置线形得宽度。
第16步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取填充区域,设置图案为“ARCONC”,单击“确定”按钮,如图5、11g所示。

图5、11g
第17步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD511、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、12 第12题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“3000*5000”。
第2步:单击“绘图”工具栏中“矩形”按钮,设置线宽为“8”,绘制大小为“1400*100”得矩形。
第3步:重复执行“矩形”命令,在新建矩形上绘制大小为“1200*300”得矩形,设置线宽为“8”,与下边矩形垂直,如图5、12a所示。

图5、12a
第4步:单击“绘图”工具栏中“多段线”按钮,在命令行中输入“W”,设置线宽为“8”,在矩形左上端点绘制折线。
第5步:单击“修改”工具栏中“移动”按钮,选择折线,向右移动“300”。
第6步:单击“修改”工具栏中“镜象”按钮,选择折线,以矩形中心点为基点,向右镜像,如图5、12b所示。

图5、12b
第7步:单击“绘图”工具栏中“直线”按钮,在图形上方绘制抛断线。
第8步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取图形上边得填充区域,设置图案为“ANSI31”,设置比例为“10”,单击“确定”按钮,如图5、12c所示。

图5、12c
第9步:重复执行“填充”命令,打开“边界图案填充”对话框,拾取填充区域,设置图案为“ARCONC”,设置比例为“1”,单击“确定”按钮,如图5、12d所示。

图5、12d
第10步:单击“绘图”工具栏中“椭圆”按钮,在下边矩形内绘制椭圆。
第11步:单击“修改”工具栏中“复制”按钮,选择椭圆,在命令行中输入“M”,在矩形内复制多个。
第12步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取填充区域,设置图案为“ARSAND”,设置比例为“3”,设置“检测样式”为“忽略”,单击“确定”按钮,如图5、12e所示。

图5、12e
第13步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD512、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、13 第13题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“5000*12000”。
第2步:单击“格式”菜单中“图层”按钮,打开“图层特性管理器”对话框,新建图层分别为“标注”、“墙体”、“轴线”,设置轴线图层颜色为“红色”,设置线型为“CENTER”,单击“确定”按钮。
第3步:设置轴线层为当前层,单击“绘图”工具栏中“直线”按钮,绘制轴线、边线;
第4步:单击“修改”工具栏中“复制”按钮,复制轴线,如图5、13a所示。

图5、13a
第5步:设置墙体层为当前层,单击“绘图”工具栏中“直线”按钮,绘制墙体。
第6步:单击“修改”工具栏中“镜象”按钮,将图形镜像,如图5、13b所示。

图5、13b
第7步:执行“修改”菜单中“对象 | 多段线”命令,选择墙体线,将线段合并,设置线宽为“10”。
第8步:单击“绘图”工具栏中“直线”按钮,绘制楼梯。
第9步:单击“修改”工具栏中“阵列”按钮,打开“阵列”对话框,设置为“矩形阵列”方式,向上阵列直线,设置数字为“11”,如图5、13c所示。

图5、13c
第10步:单击“绘图”工具栏中“矩形”按钮,设置线宽为“15”,在楼梯中心绘制大小为“340*3000”得矩形。
第11步:单击“修改”工具栏中“修剪”按钮,选择楼梯部分,修剪多余得线段,如图5、13d所示。

图5、13d
第12步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD513、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、14 第14题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“1000*5000”。
第2步:单击“绘图”工具栏中“直线”按钮,设置间距为“400”,绘制两条垂直线。
第3步:单击“绘图”工具栏中“矩形”按钮,设置线宽为“3”,在直线正上方绘制大小为“460*100”得矩形。
第4步:重复执行“矩形”命令,设置线宽为“3”,在原有得矩形上绘制大小为“560*80”得矩形。
第5步:重复执行“矩形”命令,设置线宽为“3”,在原有得矩形上继续绘制大小为“310*60”得矩形。
第6步:重复执行“矩形”命令,设置线宽为“3”,在原有得矩形上继续绘制大小为“140*40”得矩形。
第7步:单击“绘图”工具栏中“圆”按钮,输入直径为“300”,绘制一个圆,与矩形中心垂直,如图5、14a所示。

图5、14a
第8步:单击“绘图”工具栏中“直线”按钮,在图形下方绘制抛段线。
第9步:单击“修改”工具栏中“圆角”按钮,根据题目要求设置半径尺寸,选择中间得2个矩形,执行圆角命令。
第10步:单击“修改”工具栏中“修剪”按钮,选择圆形与与圆形相交得矩形,修剪上边圆形边线,如图5、14a所示。

图5、14b
第11步:执行 “修改”菜单中“对象 | 多段线”命令,选择圆形及下边两条垂线,设置线宽为“3”。
第12步:单击“修改”工具栏中“拉伸”按钮,向内拉伸与圆形相交矩形上边得左右两个角点,图5、14c所示。

图5、14c
第13步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD514、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、15 第15题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“6000*5000”。
第2步:单击“绘图”工具栏中“矩形”按钮,在制图区内绘制大小为“4200*3000”得矩形。
第3步:重复执行“矩形”按钮,在大矩形内绘制大小为“1700*1250”得矩形。
第4步:重复执行“矩形”按钮,在小矩形内绘制大小为“900*550”得矩形,如图5、15a所示。

图5、15a
第5步:单击“修改”工具栏中“偏移”按钮,选择小矩形,向内偏移“75”。
第6步:单击“绘图”工具栏中“直线”按钮,在矩形内绘制对角线,对照图5、15b所示。

图5、15b
第7步:单击“绘图”工具栏中“样条曲线”按钮,绘制右上角弧线,如图5、15c所示。

图5、15c
第8步:单击“修改”工具栏中“修剪”按钮,修剪右上角斜线。
第9步:单击“修改”工具栏中“偏移”按钮,选择最外侧得大距形,向内偏移“60”。
第10步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取右上填充区域,设置图案为“NET”,设置比例为“50”,单击“确定”按钮。
第11步:重复执行“填充”命令,打开“边界图案填充”对话框,拾取矩形填充区域,设置图案为“SOLID”,单击“确定”按钮,如图5、15d所示。

图5、15d
第12步:单击“修改”工具栏中“删除”按钮,删除偏移得大矩形。
第13步:单击“修改”工具栏中“分解”按钮,选择右填充图形进行分解。
第14步:执行“修改”工具栏“对象 | 多段线”命令,选择分解后得填充图形,设置宽度为“3”,如图5、15e所示。

图5、15e
第15步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD515、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、16 第16题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“3000*5000”。
第2步:单击“绘图”工具栏中“多段线”按钮,根据题目要求,绘制图形轮廓线,如图5、16a所示。

图5、16a
第3步:单击“绘图”工具栏中“直线”按钮,在轮廓线上方绘制连续矩形直线,如图5、16b所示。

图5、16b
第4步:单击“绘图”工具栏中“直线”按钮,在图形上方绘制抛断线。
第5步:单击“修改”工具栏中“圆角”按钮,设置半径,对轮廓线进行圆角编辑。
第6步:单击“修改”工具栏中“偏移”按钮,选择轮廓线,向外偏移,距离设置为“250”。
第7步:单击“修改”工具栏中“修剪”按钮,选择所有线段,修剪多余得线段,如图5、16c所示。

图5、16c
第8步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取图形上方填充区域,设置图案为“ANSI31”,设置比例为“20”,单击“确定”按钮。
第9步:重复执行“填充”命令,打开“边界图案填充”对话框,拾取轮廓线填充区域,设置图案为“ARHBONE”,设置角度为“60°”,设置比例为“1、3”,单击“确定”按钮,如图5、16d所示。

图5、16d
第10步:单击“修改”工具栏中“删除”按钮,删除多余得线段,如图5、16e所示。

图5、16e
第11步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD516、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、17 第17题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“8000*5000”。
第2步:单击“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,新建图层分别为“标注”、“墙体”、“轴线”,设置轴线图层颜色为“红色”,设置线型为“CENTER”,单击“确定”按钮。
第3步:设置轴线层为当前层,单击“绘图”工具栏中“直线”按钮,绘制轴线、边线。
第4步:单击“修改”工具栏中“复制”按钮,根据题目要求尺寸,复制轴线,如图5、17a所示。

图5、17a
第5步:设置墙体层为当前层,如图5、17b所示,单击“修改”工具栏中“偏移”按钮,设置偏移距离为“240”。
第6步:单击“绘图”工具栏中“直线”按钮,根据题目要求,绘制房间墙体线。

图5、17b
第7步:单击“绘图”工具栏中“矩形”按钮,根据题目要求,在图形左上角绘制大小为“400*400”得柱子。
第8步:单击“绘图”工具栏中“直线”按钮,左图形左上方绘制窗,如图5、17c所示。

图5、17c
第9步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取左上方矩形填充区域,设置图案为“SOLID”,单击“确定”按钮。
第10步:单击“修改”工具栏中“镜像”按钮,选择填充图形向右方镜像。
第11步:单击“绘图”工具栏中“直线”按钮,根据题目要求,在图形左下方绘制门,如图5、17d所示。

图5、17d
第12步:重复执行“直线”命令,在图形下方绘制墙体抛断线。
第13步:单击“修改”工具栏中“修剪”命令,对照图5、17e所示修剪掉多余得线段。

图5、17e
第14步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD517、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、18 第18题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“6000*3000”。
第2步:单击“绘图”工具栏中“多段线”按钮,设置宽度为“10”,根据题目要求得尺寸,绘制楼梯,如图5、17a所示。

图5、17a
第3步:重复执行“多段线”命令,绘制楼梯下方折线,如图5、18b所示。

图5、17b
第4步:单击“绘图”工具栏中“直线”按钮,绘制楼梯两边得抛断线。
第5步:单击“修改”工具栏中“拉伸”按钮,对照图5、18c所示拉伸楼梯。

图5、17c
第6步:单击“绘图”工具栏中“多段线”按钮,绘制楼梯尺寸详图。
第7步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取填充区域,设置图案为“ARCONC”,设置比例为“3”,单击“确定”按钮,如图5、18d所示。

图5、17d
第8步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD518、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、19 第19题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“6000*3000”。
第2步:选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,选择“新建”命令,新建图层分别命名为“标注”、“墙体”、“轴线”,设置“轴线”图层颜色为“红色”,设置线型为“CENTER”,单击“确定”按钮。
第3步:设置轴线层为当前层,单击“绘图”工具栏中“直线”按钮,绘制轴线、边线。
第4步:单击“修改”工具栏中“复制”按钮,复制墙体得轴线。
第5步:单击“绘图”工具栏中“直线”按钮,连续绘制墙体轮廓线,如图5、19a所示。

图5、19a
第6步:单击“绘图”工具栏中“圆弧”按钮,根据题目要求得尺寸,绘制圆弧。
第7步:单击“绘图”工具栏中“矩形”按钮,绘制房间柱子,如图5、19b所示。

图5、19b
第8步:单击“绘图”工具栏中“直线”按钮,绘制墙体得抛断线。
第9步:单击“修改”工具栏中“图案填充”按钮,打开“边界图案填充”对话框,拾取矩形为填充区域,设置图案为“SOLID”,单击“确定”按钮,如图5、19c所示。

图5、19c
第10步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD519、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
5、20 第20题解答
第1步:选择“格式”菜单中“图形界限”命令,设置绘图区域大小为“6000*3000”。
第2步:选择“格式”菜单中“图层”命令,打开“图层特性管理器”对话框,选择“新建”命令,建立新图层分别为“标注”、“墙体”、“轴线”,设置“轴线”图层颜色为“红色”,设置线型为“CENTER”,单击“确定”按钮。
第3步:设置轴线层为当前层。
第4步:单击“绘图”工具栏中“直线”按钮,绘制图形轴线,如图5、20a所示。

图5、20a
第5步:单击“修改”工具栏中“偏移”按钮,将轴线向内外各偏移“120”,偏移线段改为墙体,图5、20b所示。

图5、20b
第6步:单击“修改”工具栏中“修剪”按钮,修剪多余或突出得墙体线,如图5、20c所示。

图5、20c
第7步:单击“绘图”工具栏中“直线”按钮,绘制墙体抛断线。
第8步:单击“绘图”工具栏中“直线”按钮,绘制图形楼梯。
第9步:单击“修改”工具栏中“阵列”按钮,打开“阵列”对话框,选择“矩形阵列”命令,设置阵列楼梯线为“12”。
第10步:单击“绘图”工具栏中“矩形”按钮,在楼梯中间绘制矩形大小为“3500*100”。
第11步:单击“修改”工具栏中“偏移”按钮,设置矩形向内偏移“20”。
第12步:单击“修改”工具栏中“修剪”按钮,修剪楼梯线,制作出扶手,如图5、20d所示。

图5、20d
第13步:选择“文件”菜单中“保存”命令,打开“图形另存为”对话框,输入文件名为“KSCAD520、DWG”,单击“保存”按钮,将文件保存到考生文件夹中。
