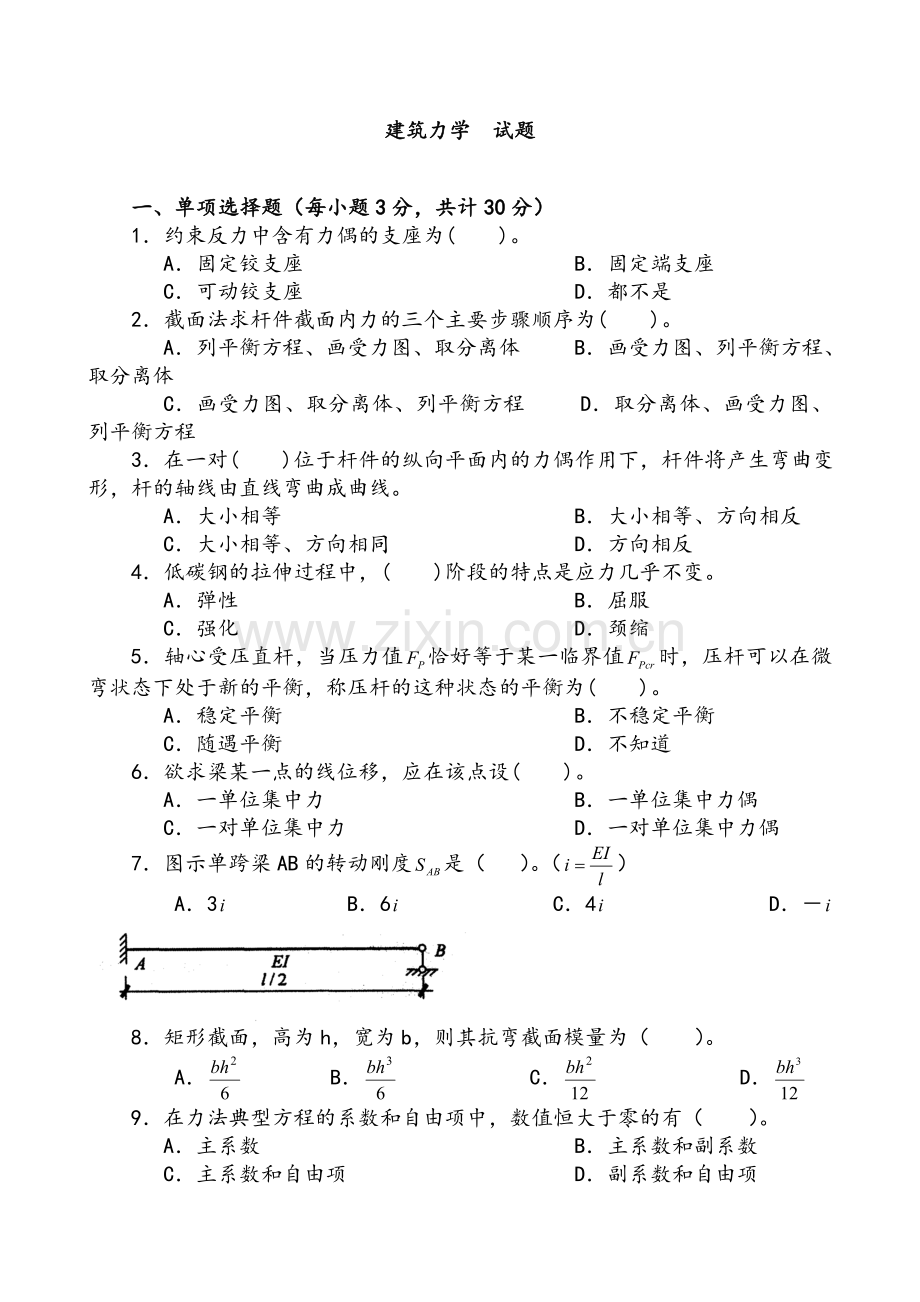

一、单项选择题（每小题3分，共计30分）
&nbsp; &nbsp;1．约束反力中含有力偶的支座为( &nbsp; &nbsp;)。
&nbsp; &nbsp; &nbsp; A．固定铰支座 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．固定端支座
&nbsp; &nbsp; &nbsp; C．可动铰支座 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．都不是
&nbsp; &nbsp;2．截面法求杆件截面内力的三个主要步骤顺序为( &nbsp; &nbsp;)。
&nbsp; &nbsp; &nbsp; A．列平衡方程、画受力图、取分离体 &nbsp; &nbsp; B．画受力图、列平衡方程、取分离体
&nbsp; &nbsp; &nbsp; C．画受力图、取分离体、列平衡方程 &nbsp; &nbsp; D．取分离体、画受力图、列平衡方程
&nbsp; &nbsp;3．在一对( &nbsp; &nbsp;)位于杆件的纵向平面内的力偶作用下，杆件将产生弯曲变形，杆的轴线由直线弯曲成曲线。
&nbsp; &nbsp; &nbsp; A．大小相等 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．大小相等、方向相反
&nbsp; &nbsp; &nbsp; C．大小相等、方向相同 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．方向相反
&nbsp; &nbsp;4．低碳钢的拉伸过程中，( &nbsp; &nbsp;)阶段的特点是应力几乎不变。
&nbsp; &nbsp; &nbsp; A．弹性 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．屈服
&nbsp; &nbsp; &nbsp; C．强化 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．颈缩
&nbsp; &nbsp;5．轴心受压直杆，当压力值恰好等于某一临界值时，压杆可以在微弯状态下处于新的平衡，称压杆的这种状态的平衡为( &nbsp; &nbsp;)。 &nbsp;
A．稳定平衡 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．不稳定平衡
C．随遇平衡 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．不知道
6．欲求梁某一点的线位移，应在该点设( &nbsp; &nbsp;)。
A．一单位集中力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．一单位集中力偶
C．一对单位集中力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．一对单位集中力偶
7．图示单跨梁AB的转动刚度是（ &nbsp; ）。（）
A．3 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．6 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C．4 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．－

8．矩形截面，高为h，宽为b，则其抗弯截面模量为（ &nbsp; &nbsp;）。
A． &nbsp; &nbsp; &nbsp; &nbsp;B． &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C． &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．
9．在力法典型方程的系数和自由项中，数值恒大于零的有（ &nbsp; &nbsp;）。
A．主系数 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．主系数和副系数
C．主系数和自由项 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．副系数和自由项

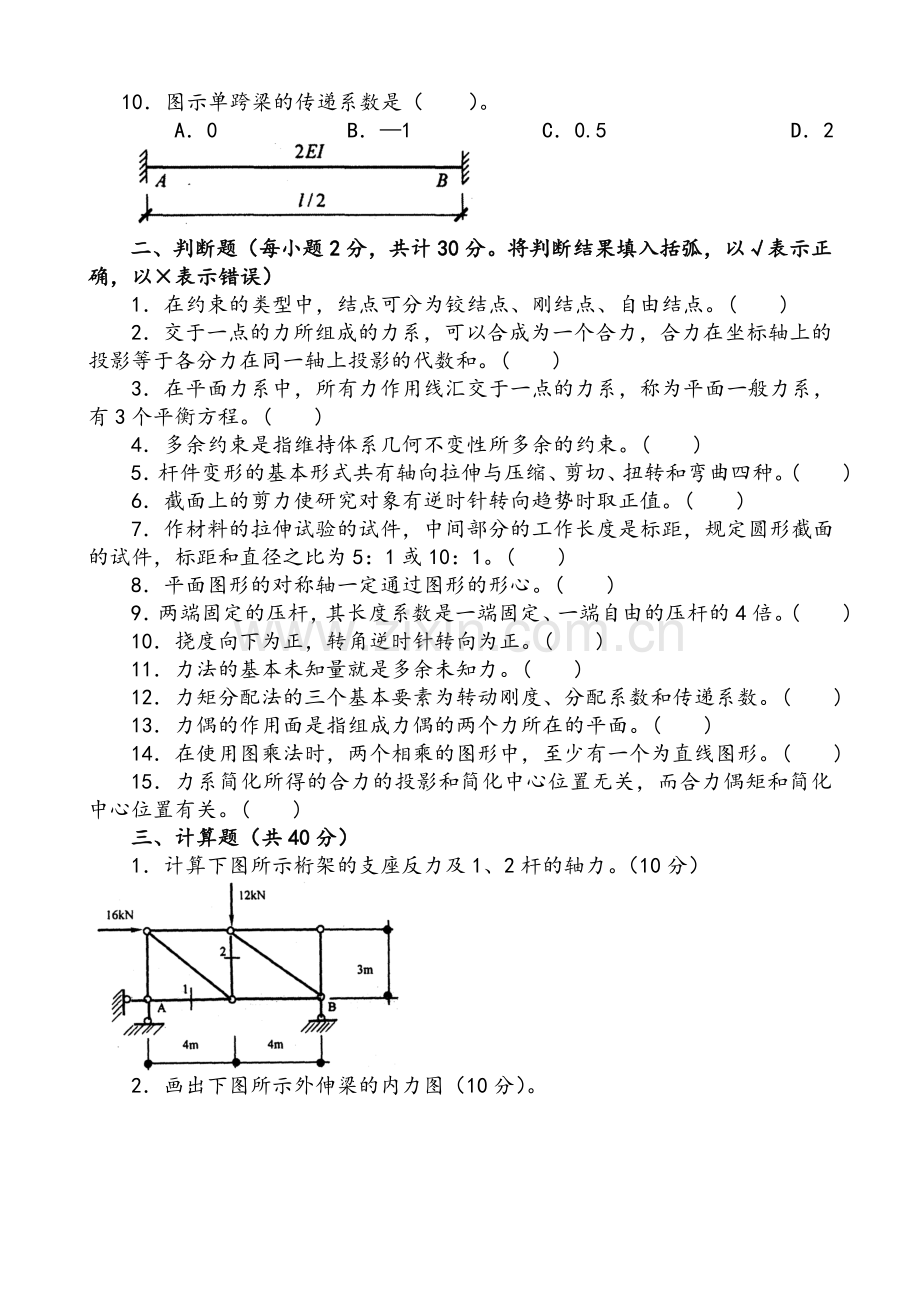

10．图示单跨梁的传递系数是（ &nbsp; &nbsp;）。
A．0 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．—1 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C．0.5 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．2

二、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误）
&nbsp; &nbsp;1．在约束的类型中，结点可分为铰结点、刚结点、自由结点。( &nbsp; &nbsp;)
2．交于一点的力所组成的力系，可以合成为一个合力，合力在坐标轴上的投影等于各分力在同一轴上投影的代数和。( &nbsp; &nbsp;)
3．在平面力系中，所有力作用线汇交于一点的力系，称为平面一般力系，有3个平衡方程。( &nbsp; &nbsp;)
4．多余约束是指维持体系几何不变性所多余的约束。( &nbsp; &nbsp;)
5．杆件变形的基本形式共有轴向拉伸与压缩、剪切、扭转和弯曲四种。( &nbsp; &nbsp;)
6．截面上的剪力使研究对象有逆时针转向趋势时取正值。( &nbsp; &nbsp;)
&nbsp; &nbsp;7．作材料的拉伸试验的试件，中间部分的工作长度是标距，规定圆形截面的试件，标距和直径之比为5：1或10：1。( &nbsp; &nbsp;)
8．平面图形的对称轴一定通过图形的形心。( &nbsp; &nbsp;)
9．两端固定的压杆，其长度系数是一端固定、一端自由的压杆的4倍。( &nbsp; &nbsp;)
10．挠度向下为正，转角逆时针转向为正。( &nbsp; &nbsp;)
11．力法的基本未知量就是多余未知力。( &nbsp; &nbsp;)
12．力矩分配法的三个基本要素为转动刚度、分配系数和传递系数。( &nbsp; &nbsp;)
13．力偶的作用面是指组成力偶的两个力所在的平面。( &nbsp; &nbsp;)
14．在使用图乘法时，两个相乘的图形中，至少有一个为直线图形。( &nbsp; &nbsp;)
15．力系简化所得的合力的投影和简化中心位置无关，而合力偶矩和简化中心位置有关。( &nbsp; &nbsp;)
三、计算题（共40分）
1．计算下图所示桁架的支座反力及1、2杆的轴力。（10分）

2．画出下图所示外伸梁的内力图（10分）。
&nbsp;
&nbsp; &nbsp;3、用力矩分配法计算图（a）所示连续梁，并画M图。固端弯矩表见图（b）和图（c）所示。（20分）

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
参考答案

一、单项选择题（每小题3分，共计30分）
1．B &nbsp; &nbsp; &nbsp; 2．D &nbsp; &nbsp; &nbsp; &nbsp;3．B &nbsp; &nbsp; &nbsp; &nbsp;4．B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;5．C
6．A &nbsp; &nbsp; &nbsp; 7．B &nbsp; &nbsp; &nbsp; &nbsp;8．A &nbsp; &nbsp; &nbsp; &nbsp;9．A &nbsp; &nbsp; &nbsp; &nbsp; 10．C
二、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误）
1．× &nbsp; &nbsp; &nbsp; 2．√ &nbsp; &nbsp; &nbsp; &nbsp; 3．× &nbsp; &nbsp; &nbsp; 4．√ &nbsp; &nbsp; &nbsp; &nbsp; 5．√ &nbsp;
6．× &nbsp; &nbsp; &nbsp; 7．√ &nbsp; &nbsp; &nbsp; &nbsp; 8．√ &nbsp; &nbsp; &nbsp; 9．× &nbsp; &nbsp; &nbsp; &nbsp; 10．×
11．√ &nbsp; &nbsp; &nbsp;12．√ &nbsp; &nbsp; &nbsp; 13．√ &nbsp; &nbsp; &nbsp;14．√ &nbsp; &nbsp; &nbsp; &nbsp; 15．√
三、计算题（共40分）
1．（10分）(1)求支座反力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
由得，
即
由得，
由得，
(2).求杆1、2的轴力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
由结点Ａ的平衡条件，得（拉）
由截面法的平衡条件，得
2．（10分）(1)求支座反力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
由，得 &nbsp; &nbsp; &nbsp; &nbsp; 即
由，得
（2）画剪力图和弯矩图

3．（10分）（1）计算转动刚度和分配系数
， &nbsp; &nbsp; &nbsp; &nbsp; ，
， &nbsp; &nbsp; &nbsp; &nbsp;，
（2）计算固端弯矩

（3）分配与传递
（4）画弯矩图（）

试卷代号：2348
中央广播电视大学2009—2010学年度第一学期“开放专科”期末考试
建筑力学试题
2010年1月
一、单项选择题(每小题3分，共计30分)
1.若刚体在二个力作用下处于平衡，则此二个力必( &nbsp; )。
&nbsp; &nbsp;A.大小相等
&nbsp; &nbsp;B.大小相等，作用在同一直线
&nbsp; &nbsp;C.方向相反，作用在同一直线
&nbsp; &nbsp;D.大小相等，方向相反，作用在同一直线
2.截面法求杆件截面内力的三个主要步骤顺序为( &nbsp; )。
&nbsp; &nbsp;A.列平衡方程、画受力图、取分离体
&nbsp; &nbsp;B.画受力图、列平衡方程、取分离体
&nbsp; &nbsp;C.画受力图、取分离体、列平衡方程
&nbsp; &nbsp;D.取分离体、画受力图、列平衡方程
3.静定结构的几何组成特征是( &nbsp; )。
&nbsp; &nbsp;A.体系几何不变 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B.体系儿何不变且无多余约束
&nbsp; &nbsp;C.体系几何可变 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D.体系几何瞬变
4.低碳钢的拉伸过程中，( &nbsp; &nbsp; &nbsp;)阶段的特点是应力几乎不变。
&nbsp; &nbsp;A.弹性 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B.屈服
&nbsp; &nbsp;C.强化 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D.颈缩
5.图示构件为T形截面，其形心轴最有可能的是( &nbsp; &nbsp;)
A.Z1 &nbsp; &nbsp; &nbsp; &nbsp;B.Z2 &nbsp; &nbsp; &nbsp; &nbsp; C. Z3 &nbsp; &nbsp; &nbsp; &nbsp;D.Z4

6.欲求梁某一点的线位移，应在该点设( &nbsp; &nbsp; )。
&nbsp; &nbsp;A.一单位集中力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B.一单位集中力偶
&nbsp;C.一对单位集中力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D.一对单位集中力偶
7.图示单跨梁的传递系数CAB是( &nbsp; &nbsp; &nbsp; )。

A. 0. 5 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B. 0 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C.一1 &nbsp; &nbsp; &nbsp; &nbsp; D. 2
8.矩形截面，高为h，宽为b，则其抗弯截面模量为( &nbsp; &nbsp;)
A. &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B. &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; C. &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D.
9.一个点在平面内的自由度有( &nbsp; &nbsp;)个
A.2 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B. 3 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; C.4 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D. 5
10.图示单跨梁的传递系数CAB是( &nbsp; &nbsp; )

A. 0 &nbsp; &nbsp; &nbsp;B.一1 &nbsp; &nbsp; &nbsp; &nbsp; C. 0. 5 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D. 2
二、判断题(每小题2分，共计30分)
1.约束是阻碍物体运动的限制物。( &nbsp; )
2.交于一点的力所组成的力系，可以合成为一个合力，合力在坐标轴上的投影等于各分力在同一轴上投影的代数和。( &nbsp; )
3.力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置有关。（ &nbsp; ）
4.多余约束是指维持体系几何不变性所多余的约束。( &nbsp; &nbsp;)
5.没有多余约束的几何不变体系组成的结构是超静定结构。( &nbsp; &nbsp;)
6.截面上的剪力使研究对象有逆时针转向趋势时取正值。( &nbsp; &nbsp;)
7.轴向拉伸(压缩)的正应力大小和轴力的大小成正比，规定拉为正，压为负。( &nbsp; &nbsp;)
8.平面图形的对称轴一定通过图形的形心。( &nbsp; &nbsp;)
9.压杆上的压力大于临界荷载，是压杆稳定平衡的前提。( &nbsp; &nbsp;)
10.挠度向下为正，转角逆时针转向为正。( &nbsp; &nbsp;)
11.图乘法的正负号规定为:面积ω与纵坐标y0在杆的同一边时，乘积ωy0应取正号;面积ω与纵坐标y0在杆的不同边时，乘积ωy0应取负号。( &nbsp; &nbsp;)
12.力矩分配法的三个基本要素为转动刚度、分配系数和传递系数。( &nbsp; &nbsp;)
13.物体系统是指由若干个物体通过约束按一定方式连接而成的系统。( &nbsp; &nbsp;)
14.在使用图乘法时，两个相乘的图形中，至少有一个为直线图形。( &nbsp; &nbsp;)
15.计算简图是指经过简化后可以用于对实际结构进行受力分析的图形。( &nbsp; &nbsp;)
三、计算题(共40分)
1.计算下图所示析架的支座反力及1,2杆的轴力。(10分)

2.画出图所示外伸梁的内力图。(10分)

3.用力矩分配法计算图(a)所示连续梁，并画M图。固端弯矩表见图(b)和图(c)所示.

参考答案
一、单项选择题(每小题3分.共计30分)
&nbsp; &nbsp; &nbsp;1. &nbsp;D &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;2. D &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;3. B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;4. B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 5. C
&nbsp; &nbsp; &nbsp;6. A &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 7. B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;8. A &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;9. A &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 10. C
二、判断题(每小题2分，共计30分。将判断结果填入括弧)
&nbsp; &nbsp; &nbsp;1. √ &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;2. √ &nbsp; &nbsp; &nbsp; &nbsp; 3. × &nbsp; &nbsp; &nbsp; &nbsp; 4. √ &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;5. ×
&nbsp; &nbsp; &nbsp;6. × &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;7. × &nbsp; &nbsp; &nbsp; &nbsp; 8. √ &nbsp; &nbsp; &nbsp; &nbsp; 9. √ &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;l0. ×
&nbsp; &nbsp; &nbsp;11.√ &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;12.√ &nbsp; &nbsp; &nbsp; &nbsp; 13. √ &nbsp; &nbsp; &nbsp; 14. √ &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;15. √
三、计算题(共计40分)
1.(1)求支座反力，由∑MA=0得，FBy*8+12*8=0
&nbsp;即FBy=-12KN(↓)
&nbsp;由∑FX=0得，FAx=12(→)
&nbsp;由∑Fy=0得，FAy=12(↑)
&nbsp;(2)求杆1,2的轴力)
&nbsp;由结点A的平衡条件，得
&nbsp;由结点B的平衡条件，得
2. (1)求支座反力

（2)画剪力图和弯矩图

3.
（1）计算转动刚度和分配系数
， &nbsp; &nbsp; &nbsp; &nbsp; ，
， &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; ，
（2）计算固端弯矩

（3）分配与传递
（4）画弯矩图（）

试卷代号：2348 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;座位号
中央广播电视大学2008-2009学年度第二学期“开放专科”期末考试

建筑力学 &nbsp;试题
2009年7月
题 &nbsp;号
一
二
三
四
总分
分 &nbsp;数

得 &nbsp;分
评卷人

一、单项选择题（每小题3分，共计30分）
1、若刚体在二个力作用下处于平衡，则此二个力必（ &nbsp;D &nbsp; ）。
A、大小相等 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
B、大小相等，作用在同一直线
C、方向相反，作用在同一直线
D、大小相等，方向相反，作用在同一直线
2、由两个物体组成的物体系统，共具有（ &nbsp;D &nbsp;）独立的平衡方程。
A、3 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B、4
C、5 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D、6
3、静定结构的几何组成特征是（ &nbsp;B &nbsp;）。
A、体系几何不变
B、体系几何不变且无多余约束
C、体系几何可变
D、体系几何瞬变
4、低碳钢的拉伸过程中，胡克定律在（ &nbsp;A &nbsp;）范围内成立。
A、弹性阶段 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B、屈服阶段
C、强化阶段 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D、颈缩阶段
5、图示构件为T形截面，其形心轴最有可能的是（ &nbsp;C &nbsp;）。
A、Z1 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
B、Z2
C、Z3
D、Z4
6、位移法的基本未知量是（ &nbsp;C &nbsp; ）。
A、杆件的变形
B、多余约束力
C、结点位移
D、支座位移
7、图示单跨梁的传递系统CAB是（ &nbsp;B &nbsp;）。
A、0.5 &nbsp; &nbsp;
&nbsp; &nbsp;B、0
C、-1
D、2
8、力法中，主系数是8:1是由（ &nbsp;B &nbsp;）图乘得出的。
A、M1图和MP图 &nbsp; &nbsp;
B、M1图和M1图 &nbsp;
C、Mp图和Mp图 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
D、都不是
9、一个点在平面内的自由度有（ &nbsp;A &nbsp;）个。
A、2 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B、3
C、4 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D、5
10、力偶可以在它的作用平面内（ &nbsp;C &nbsp;），而不改变它对物体的作用。
A、任意移动
B、任意转动
C、任意移动和转动
D、既不能移动也不能转动
得 &nbsp;分
评卷人

二判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误。）
1、约束是阻碍物体运动的限制物。（ &nbsp;√ &nbsp;）
2、力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。（ √ ）
3、力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置有关。（ × ）
4、几何不变体系是指在荷载作用下，不考虑材料的位移时，结构的形状和位置都不可能变化的结构体系。（ &nbsp;× &nbsp;）
5、没有多余约束的几何不变体系组成的结构是超静定构造。（ &nbsp;× &nbsp;）
6、平行于梁横截面的内力是剪力，作用面与梁横截面垂直的内力偶是变矩。（ &nbsp;√ &nbsp;）
7、轴向拉伸（压缩）的正应力大小和轴力的大小成正比，规定拉力为正，压为负。（ &nbsp;√ &nbsp;）
8、安全因素取值大于1的目的是为了使构件具有足够的安全储备。（ &nbsp;√ &nbsp;）
9、压杆上的压力大于临界荷载，是压杆稳定平衡的前提。（ &nbsp;× &nbsp;）
10、梁横截面竖向线位移称为挠度，横截面绕中性轴转过的角度称为转角。（ &nbsp;√ &nbsp;）
11、图乘法的正负号规定为：面积w与纵坐标y0在杆的同一边时，乘积w y0应取正号；面积w与纵坐标y0在杆的不同边时，乘积w y0应取负号。（ &nbsp;√ &nbsp;）
12、结点角位移的数目就等于结构超静定的次数。（ &nbsp;× &nbsp;）
13、物体系统是指由若干个物体通过约束按一定方式连接而成的系统。（√ ）
14、有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者大。（ √ &nbsp;）
15、计算简图是指经过简化后可以用于对实际结构进行受力分析的图形。（ √ ）
得 &nbsp;分
评卷人

三、计算题（共计40分）
1、计算下图所示桁架的支座反力及1、2杆的轴力。（10分）

解：

2、画出下图所示梁的内力图。（10分）

解：

3、用力矩分配法计算下图（a）所示连续梁，并画M图，固端弯矩表见图(b)和图（c）所示。（20分）

解：

试卷代号：2348
中央广播电视大学2006—2007学年度第一学期“开放专科”期末考试
建筑施工专业 &nbsp;建筑力学 &nbsp;试题
2007年1月

一、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误）
1．约束是阻碍物体运动的限制物。（ &nbsp; &nbsp;）
2．力偶的作用面是指组成力偶的两个力所在的平面。（ &nbsp; ）
3．物体系统是指由若干个物体通过约束按一定方式连接而成的系统。（ &nbsp; ）
4．轴力是指沿着杆件轴线方向的内力。（ &nbsp; &nbsp;）
5．截面上的剪力使研究对象有逆时针转向趋势时取正值，当梁横截面上的弯矩使研究对象产生向下凸的变形时（即下部受拉，上部受压）取正值。（ &nbsp; ）
6．桁架中内力为零的杆件称为零杆。（ &nbsp; &nbsp; ）
7．有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者小。（ &nbsp; &nbsp; ）
8．细长压杆其他条件不变，只将长度增加一倍，则压杆的临界应力为原来的4倍。（ &nbsp; &nbsp;）
9．在使用图乘法时，两个相乘的图形中，至少有一个为直线图形。（ &nbsp; &nbsp; ）
10．结点角位移的数目就等于结构的超静定次数。（ &nbsp; &nbsp;）
11．计算简图是经过简化后可以用于对实际结构进行受力分析的图形。（ &nbsp; &nbsp;）
12．力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置无关。（ &nbsp; ）
13．无多余约束的几何不变体系组成的结构是超静定结构。（ &nbsp; &nbsp;）
14．图乘法的正负号规定为：面积与纵坐标在杆的同一边时，乘积应取正号，面积与纵坐标在杆的不同边时，乘积应取负号。（ &nbsp; ）
15．力矩分配法的三个基本要素为转动刚度、分配系数和传递系数。（ &nbsp; &nbsp; ）
二、单项选择题（每小题3分，共计30分）
1．对于作用在刚体上的力，力的三要素为（ &nbsp; &nbsp;）。
A．大小、方向和作用点 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．大小、方位和作用点
C．大小、指向和作用点 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．大小、方向和作用线
2．如图所示结构为（ &nbsp; &nbsp;）。
A．几何可变体系 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．几何瞬变体系
C．几何不变体系，无多余约束 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．几何不变体系，有一个多余约束

3．平面弯曲是指作用于梁上的所有荷载都在梁的（ &nbsp; &nbsp;）内，则变形后梁的轴线仍在此平面内弯曲。
A．铅垂平面 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．纵向对称平面
C．水平平面 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．任意平面
4．如图所示构件为矩形截面，截面对轴的惯性矩为（ &nbsp; &nbsp;）。
A． &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B． &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C． &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．

5．在图乘法中，欲求某点的水平位移，则应在该点虚设（ &nbsp; &nbsp;）。
A．竖向单位力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．水平向单位力
C．任意方向单位力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．单位力偶
6．图示单跨梁的传递系数是（ &nbsp; &nbsp; ）。

A．0.5 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．—1
C．0 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．2
7．约束反力中含有力偶的支座为（ &nbsp; &nbsp; ）。
A．固定铰支座与滚动铰支座 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．固定支座与定向支座
C．固定铰支座与固定支座 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．定向支座与固定铰支座
8．力偶（ &nbsp; &nbsp;）。
A．有合力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．能用一个力等效代换
C．能与一个力平衡 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．无合力，不能用一个力等效代换
9．一个刚片在平面内的自由度有（ &nbsp; &nbsp;）个。
A．2 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．3 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C．4 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．5
10．求支座反力，下列叙述（ &nbsp; &nbsp; ）是错误的。
A．静定结构可通过三个平衡条件求得反力
B．超静定结构除了三个平衡条件外，还需要变形条件才能求得反力
C．超静定结构无论整体或脱离体以及结点，都必须满足平衡条件
D．静定结构除了三个平衡条件外，还需要变形条件才能求得反力
三、计算题（共40分）
1．计算如图所示桁架的支座反力及1、2杆的轴力。（10分）

2．求支座反力，试作下图所示外伸梁的内力图。（10分）

3．用力矩分配法计算图(a)所示连续梁，画M图，EI=常数。固端弯矩见图(b)所示。（20分）

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
参考答案

一、判断题（每小题2分，共计30分）
1．√ &nbsp; &nbsp; &nbsp; 2．√ &nbsp; &nbsp; &nbsp; &nbsp; 3．√ &nbsp; &nbsp; &nbsp; 4．√ &nbsp; &nbsp; &nbsp; &nbsp; 5．×
6．√ &nbsp; &nbsp; &nbsp; 7．× &nbsp; &nbsp; &nbsp; &nbsp; 8．× &nbsp; &nbsp; &nbsp; 9．√ &nbsp; &nbsp; &nbsp; &nbsp; 10．×
11．√ &nbsp; &nbsp; &nbsp;12．× &nbsp; &nbsp; &nbsp; 13．× &nbsp; &nbsp; &nbsp;14．√ &nbsp; &nbsp; &nbsp; &nbsp; 15．√
二、选择题（每小题3分，共计30分）
1．D &nbsp; &nbsp; &nbsp; 2．C &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;3．B &nbsp; &nbsp; &nbsp; &nbsp;4．D &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;5．B
6．C &nbsp; &nbsp; &nbsp; 7．B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;8．D &nbsp; &nbsp; &nbsp; &nbsp;9．B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;10．D
三、计算题（共40分）
1．（10分）解：(1)求支座反力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
由得，
即
由得，
由得，
(2)求杆1、2的轴力 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（压） &nbsp; &nbsp; （压）
2．（10分）解：（1）求支座反力
由，得 &nbsp; &nbsp; 即
由，得
（2）画剪力图和弯矩图

3．（20分）解：（1）计算转动刚度和分配系数（令EI=1） &nbsp;

（2）计算固端弯矩 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

（3）分配与传递，如图所示。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

（4）画弯矩图（），见图所示。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;</p>
