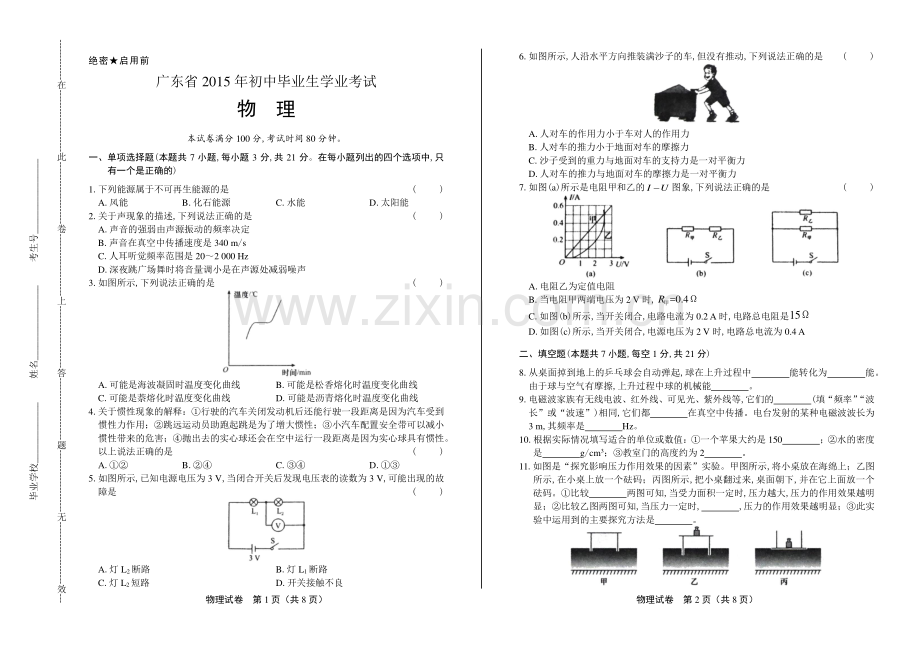

1、 物理试卷 第 1 页(共 8 页)物理试卷 第 2 页(共 8 页)绝密启用前 广东省 2015 年初中毕业生学业考试 物 理 本试卷满分 100 分,考试时间 80 分钟。一、单项选择题(本题共 7 小题,每小题 3 分,共 21 分。在每小题列出的四个选项中,只有一个是正确的)1.下列能源属于不可再生能源的是 ()A.风能 B.化石能源 C.水能 D.太阳能 2.关于声现象的描述,下列说法正确的是 ()A.声音的强弱由声源振动的频率决定 B.声音在真空中传播速度是 340 m/s C.人耳听觉频率范围是 202 000 Hz D.深夜跳广场舞时将音量调小是在声源处减弱噪声 3.如图所示,
2、下列说法正确的是 ()A.可能是海波凝固时温度变化曲线 B.可能是松香熔化时温度变化曲线 C.可能是萘熔化时温度变化曲线 D.可能是沥青熔化时温度变化曲线 4.关于惯性现象的解释:行驶的汽车关闭发动机后还能行驶一段距离是因为汽车受到惯性力作用;跳远运动员助跑起跳是为了增大惯性;小汽车配置安全带可以减小惯性带来的危害;抛出去的实心球还会在空中运行一段距离是因为实心球具有惯性。以上说法正确的是 ()A.B.C.D.5.如图所示,已知电源电压为 3 V,当闭合开关后发现电压表的读数为 3 V,可能出现的故障是 ()A.灯 L2断路 B.灯 L1断路 C.灯 L2短路 D.开关接触不良 6.如图所示,
3、人沿水平方向推装满沙子的车,但没有推动,下列说法正确的是 ()A.人对车的作用力小于车对人的作用力 B.人对车的推力小于地面对车的摩擦力 C.沙子受到的重力与地面对车的支持力是一对平衡力 D.人对车的推力与地面对车的摩擦力是一对平衡力 7.如图(a)所示是电阻甲和乙的IU图象,下列说法正确的是 ()A.电阻乙为定值电阻 B.当电阻甲两端电压为 2 V 时,=0.4R甲 C.如图(b)所示,当开关闭合,电路电流为 0.2 A 时,电路总电阻是15 D.如图(c)所示,当开关闭合,电源电压为 2 V 时,电路总电流为 0.4 A 二、填空题(本题共 7 小题,每空 1 分,共 21 分)8.从桌面
4、掉到地上的乒乓球会自动弹起,球在上升过程中 能转化为 能。由于球与空气有摩擦,上升过程中球的机械能 。9.电磁波家族有无线电波、红外线、可见光、紫外线等,它们的 (填“频率”“波长”或“波速”)相同,它们都 在真空中传播。电台发射的某种电磁波波长为3 m,其频率是 Hz。10.根据实际情况填写适合的单位或数值:一个苹果大约是 150 ;水的密度是 g/cm3;教室门的高度约为 2 。11.如图是“探究影响压力作用效果的因素”实验。甲图所示,将小桌放在海绵上;乙图所示,在小桌上放一个砝码;丙图所示,把小桌翻过来,桌面朝下,并在它上面放一个砝码。比较 两图可知,当受力面积一定时,压力越大,压力的作
5、用效果越明显;比较乙图两图可知,当压力一定时,压力的作用效果越明显;此实验中运用到的主要探究方法是 。毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理试卷 第 3 页(共 8 页)物理试卷 第 4 页(共 8 页)12.如图所示,已知物体 A 和动滑轮的总重为 200 N,当物体 A 匀速上升高度为 1 m 时,绳子移动的距离为 m,人对绳子的拉 力为 N,拉力所做的功为 J。(绳子与滑轮的摩擦力、空气阻力忽略不计)13.如图所示为一种自制简易密度计,它是在木棒的一端缠绕一些铜丝做成的,用它来测量液体密度时,该密度计 (填“悬浮”“漂浮”或“下沉”)在被测液体中。将其分
6、别放入装有液体密度为1和2的两个烧杯中,可以判断1 2。若该密度计两次测量中排开液体的质量分别为1m、2m,则1m 2m。(后两空均填“”“=”或“”)14.如图是一种电热暖手宝及其主要参数,暖手宝内有水及加热元件等,选用水作为吸热或放热物质是因为水的 (填“密度”“比热容”或“质量”)较大。使用前要先给暖手宝通电加热,假设所消耗的电能有70%转化为水的内能,则在额定电压下,水由15加热至自动断 电,此过程中消 耗的电能 是 J,所需 要 的加热时间为 s。3=4.2 10 J/(kg)c水 主要参数 袋中水的质量:1 kg 额定电压:220 V 额定功率:500 W 自动断开温度:65 乙
7、三、作图题(共 7 分)15.(1)如甲图,请在杠杆 A 处画出把物体拉起时的最小拉力1F,并画出拉力1F的力臂1L。(2)请在乙图中画出光线 AO 的折射光线和 BC 的入射光线。(3)如丙图是插线板,请将丁图的内部电路连接完整。要求:在开关断开时插线板上的指示灯不发光,插孔不能提供工作电压;在开关闭合时指示灯发光,插孔可提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压。四、实验题(本题共 3 小题,共 20 分)16.(7 分)(1)图(a)中物体的长度是 cm。图(b)中电压表的示数是 V。(2)图(c)中量筒里水的体积是 mL。(3)用图(d)所示的装置做“探究电流相同时,通
8、过导体产生的热量与电阻大小的关系”的实验。(甲、乙是完全相同的密闭容器。闭合开关前,A、B 两 U 形管内液面相平)由于电流产生的热量不易直接测量,因此在实验中是通过观察 U 形管中液面的 来显示甲、乙容器内空气温度的变化,这里采用了 的探究方法。通过对比观察,(填“甲”或“乙”)容器中导体的电阻产生的热量较多。由此可知,在电流强度和通电时间相同时,电阻越 ,导体产生的热量越多。物理试卷 第 5 页(共 8 页)物理试卷 第 6 页(共 8 页)17.(7 分)用焦距 10 cm 的凸透镜做“探究凸透镜成像规律”的实验,如图所示。(凸透镜的位置固定不动)(1)为了便于观察实验现象,实验环境应该
9、 (填“较亮”或“较暗”)一些。此实验过程中蜡烛燃烧后逐渐变短,则光屏上烛焰的像也将逐渐向 移动。(2)记录实验数据如下表,请将所缺的实验数据和像的性质补充完整。实验序号 物距 u/cm 像距 v/cm 像的性质 1 30 15 2 20 20 倒立、等大的实像 3 15 倒立、放大的实像 4 6 无 正立、放大的虚像 请根据实验序号 4 的成像规律,写出在生活中的一个应用 。(3)若已在光屏上成清晰的像,此时用遮光布遮住凸透镜的下小半部分,则所成的烛焰的像为 (填“不完整的像”“亮度相同的完整像”或“亮度稍暗的完整像”)。(4)晓红在早上 9:00 利用太阳光进行观察凸透镜焦点的活动。她将凸
10、透镜与水平地面平行放置,调节凸透镜到地面的距离,直至地面上出现一个最小的亮点,她认为此点就是凸透镜的焦点。你认为她这种活动过程存在的问题是:。18.(6 分)在“探究水的沸腾”实验中,如图甲所示。(1)此实验加热过程是通过 (填“做功”或“热传递”)方式来增大烧杯中水的内能。(2)下表是加热过程中不同时刻水的温度记录,其中有一个记录错误的实验数据,请指出该错误的数据是 ,这样判断的理论依据是 。时间/min 0 1 2 3 4 5 6 7 8 温度/90 92 94 96 98 98 95 98 98(3)改正数据后可判定此时水沸腾的温度是 ,没有达到 100的主要原因是当地的大气压 。(4)
11、请根据表格的正确数据在图乙中画出水加热直至沸腾时温度随时间变化的图象。五、计算题(本题共 2 小题,共 13 分)19.(6 分)已知小汽车的总质量为 1 500 kg,该车以 30 m/s 的速度做水平匀速直线运动,行驶了 180 s,汽车在行驶过程中受到的阻力为车重的 0.16(10 N/kgg)。求:(1)小车行驶的距离;(2)在此过程中汽车的牵引力和功率。20.(7 分)如图是某款有加热和保温功能的电热饮水机电路原理图,机内有温控开关0S。该饮水机的部分参数已知:额定电压为 220 V,加热时的总功率为 880 W,保温时的功率为 40 W,1R、2R为加热电阻丝。(假设它们的阻值不变
12、)求:(计算结果若不能整除,保留一位小数)(1)当 S 和0S闭合时,饮水机处在什么状态?此时电路的总电流是多大?(2)在加热状态下,电阻丝1R的阻值为多少?(3)傍晚用电高峰期,若实际电压只有 200 V 时,饮水机加热的实际总功率是多大?六、综合能力题(本题共 3 小题,共 18 分)21.(6 分)阅读短文,回答问题。双触点干簧管 双触点干簧管是一种磁控开关,结构如图甲所示,其外壳是一只密封的玻璃管,管内充有某种惰性气体,并装有 A、B 和 C 三块簧片,其中 B 和 C 是用铁或镍等材料制成,A 是用铜或铝等非磁性材料制成。A 的端点与 C 的端点是固定端点,B 的端点是自由端点,正常
13、时 B 的端点在自身弹力作用下与 A 的端点接触。当绕在干簧管上的线圈通电时,如图乙所示,B 的端点与 C 的端点分别被磁化而相互吸引,当吸引力大于 B的弹力时,B 与 A 的端点分开,并与 C 的端点接触。而当 B 与 C 的吸引力减小到一定程度时,B 在弹力的作用下与 C 的端点分开,重新恢复与 A 的端点接触。请回答下列问题:(1)在图乙中,若要使螺线管的左端为 N 极,则电源左端是 极。(2)簧片 A、B 和 C 所对应的材料可能是 。(填写序号)铁、铁、铜 铜、铝、铁 铜、铁、铁 镍、铁、铝(3)当 B 的端点与 C 的端点接触时,簧片 B 具有 势能。(4)如图丙所示,请将电路连接
14、完整。要求闭合开关后,红灯先通电,然后绿灯与红灯能交替通电。毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理试卷 第 7 页(共 8 页)物理试卷 第 8 页(共 8 页)22.(6分)如图所示,台秤上放置一个装有适量水的烧杯,已知烧杯和水的总质量为600 g,杯的底面积为 100 cm2,将一个质量为 600 g、体积为 300 cm3的长方体实心物体 A 用细线吊着,然后将其一半浸入烧杯的水中(烧杯的厚度忽略不计,杯内水没有溢出,10 N/kgg)。则:(1)物体 A 的密度是 g/cm3.当物体 A 的一半浸入水中后,如图,水对烧杯底部的压强增大了 Pa。(2)物
15、体 A 所受的浮力为 N,细线对物体 A 的拉力为 N,台秤的示数为 N,此时烧杯对台秤的压强为 Pa。23.(6 分)图甲是一种光控电路,它主要由工作电路和控制电路两部分组成。工作电路由工作电源1U、发热电阻1R和2R等组成;控制电路由光敏电阻 R、磁控开关 L、定值电阻0R、2U等组成。当磁控开关 L 线圈中的电流等于或大于 15 mA 时,磁控开关的磁性簧片相互吸合(簧片电阻忽略不计);当 L 线圈中的电流小于 15 mA 时,簧片断开。已知:11224V,10,20URR,光敏电阻 R 的阻值随照射到它上面的光强 E(表示光照射强弱的物理量,单位是坎德拉,符号是 cd)变化的关系如图乙所示。当开关 S 闭合时,则:(1)当 L 线圈中的电流小于 15 mA 时,工作电路的总电阻=R总 。(2)当 L 线圈中的电流等于 25 mA 时,工作电路中通过1R的电流1=I A。(3)若控制电路中094R、2=1.5VU(线圈阻值忽略不计),当照射到光敏电阻的光强达到某一个值时,磁控开关 L 的磁性簧片恰好吸合,此时光照强度=E cd.若 10 s 后开关 S 断开,且断开时间也为 10 s,则前后两段时间电阻1R所产生的热量变化了 J。
