2016年北京市中考物理试卷.pdf

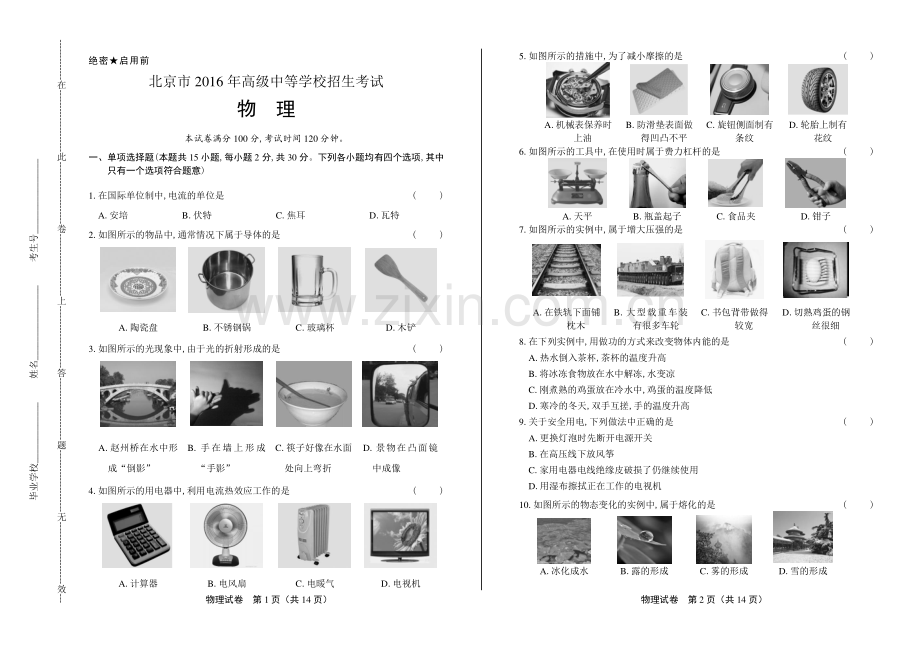

物理试卷 第 1 页（共 14 页）物理试卷 第 2 页（共 14 页）绝密启用前 北京市 2016 年高级中等学校招生考试 物 理 本试卷满分 100 分,考试时间 120 分钟。一、单项选择题(本题共 15 小题,每小题 2 分,共 30 分。下列各小题均有四个选项,其中只有一个选项符合题意)1.在国际单位制中,电流的单位是 ()A.安培 B.伏特 C.焦耳 D.瓦特 2.如图所示的物品中,通常情况下属于导体的是 ()A.陶瓷盘 B.不锈钢锅 C.玻璃杯 D.木铲 3.如图所示的光现象中,由于光的折射形成的是 ()A.赵州桥在水中形成“倒影”B.手在墙上形成“手影”C.筷子好像在水面处向上弯折 D.景物在凸面镜中成像 4.如图所示的用电器中,利用电流热效应工作的是 ()A.计算器 B.电风扇 C.电暖气 D.电视机 5.如图所示的措施中,为了减小摩擦的是 ()A.机械表保养时上油 B.防滑垫表面做得凹凸不平 C.旋钮侧面制有条纹 D.轮胎上制有花纹 6.如图所示的工具中,在使用时属于费力杠杆的是 ()A.天平 B.瓶盖起子 C.食品夹 D.钳子 7.如图所示的实例中,属于增大压强的是 ()A.在铁轨下面铺枕木 B.大型载重车装有很多车轮 C.书包背带做得较宽 D.切熟鸡蛋的钢丝很细 8.在下列实例中,用做功的方式来改变物体内能的是 ()A.热水倒入茶杯,茶杯的温度升高 B.将冰冻食物放在水中解冻,水变凉 C.刚煮熟的鸡蛋放在冷水中,鸡蛋的温度降低 D.寒冷的冬天,双手互搓,手的温度升高 9.关于安全用电,下列做法中正确的是 ()A.更换灯泡时先断开电源开关 B.在高压线下放风筝 C.家用电器电线绝缘皮破损了仍继续使用 D.用湿布擦拭正在工作的电视机 10.如图所示的物态变化的实例中,属于熔化的是 ()A.冰化成水 B.露的形成 C.雾的形成 D.雪的形成 毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理试卷 第 3 页（共 14 页）物理试卷 第 4 页（共 14 页）11.过春节时贴年画是我国的传统习俗。在竖直墙壁上贴长方形年画时,可利用重垂线来检查年画是否贴正。如图所示的年画的长边与重垂线不平行,为了把年画贴正,则下列操作方法中正确的是 ()A.换用质量大的重锤 B.上下移动年画的位置 C.调整年画,使年画的长边与重垂线平行 D.调整重垂线,使重垂线与年画的长边平行 12.水平地面上的购物车在水平推力的作用下,沿推力的方向运动一段距离,则下列判断中正确的是 ()A.重力对购物车做了功 B.支持力对购物车做了功 C.推力对购物车做了功 D.没有力对购物车做功 13.如图所示的电路中,电源两端电压保持不变。闭合开关 S,将滑动变阻器的滑片 P 向右滑动,则下列说法中正确的是 ()A.总电阻变小 B.电流表的示数变小 C.电压表的示数变大 D.滑动变阻器接入电路中的电阻变小 14.中华人民共和国的国旗为长方形五星红旗,如图是天安门广场升旗仪式的场景,根据图片提供的信息估测该国旗的宽度,下列数据最接近实际情况的是 ()A.1.8 m B.3.3 m C.4.8 m D.5.5 m 15.下列说法中正确的是 ()A.跳伞运动员匀速下落的过程中,动能变大 B.投出去的实心球在空中运动过程中,运动状态不变 C.跳远运动员起跳后能继续向前运动,是由于运动员具有惯性 D.跳高运动员起跳蹬地时,运动员对地的压力小于地对运动员的支持力 二、多项选择题(本题共 4 小题,每小题 2 分,共 8 分。下列各小题均有四个选项,其中符合题意的选项均多于一个。每小题全选对的得 2 分,选对但不全的得 1 分,有错选的不得分)16.下列说法中正确的是 ()A.一杯水的比热容比一桶水的比热容小 B.晶体在熔化过程中吸收热量,温度不变 C.组成物质的分子之间,只存在引力,不存在斥力 D.长时间压在一起的铅板和金板互相渗入,这种现象是扩散现象 17.如图展示了我国古代劳动人民的智慧成果,对其中所涉及的物理知识,下列说法中正确的是 ()孔明灯 司南 紫砂壶 编钟 A.孔明灯在上升过程中只受重力 B.司南能够指南北是利用了磁体受地磁场的作用 C.紫砂壶属于连通器 D.正在发声的编钟一定在振动 18.如图所示,为探究物理规律的四个实验,a、b、c、d 为物理规律的应用实例,箭头表示规律和应用的对应关系,其中对应关系正确的是 ()通电导体在磁场中受力 导体电阻与长度的关系 电荷间的相互作用 磁极间的相互作用 A.简易“电动机”B.滑动变阻器 C.磁悬浮列车 D.验电器 A B C D 物理试卷 第 5 页（共 14 页）物理试卷 第 6 页（共 14 页）19.一个小球从 A 点由静止开始下落,速度越来越大,相继经过 B、C 两点,如图所示。若 A、B 两点间的距离等于 B、C 两点间的距离,则下列说法中正确的是 ()A.小球在下落过程中动能不变 B.小球在 C 点的重力势能小于在 B 点的重力势能 C.小球所受的重力在 AB 段做的功等于在 BC 段做的功 D.小球所受的重力在 AB 段做功的功率小于在 BC 段做功的功率 三、实验与探究题(本题共 19 小题,共 48 分。第 2025、2832 题各 2 分,第 26、27、3336 题各 3 分,第 37、38 题各 4 分)20.如图所示,温度计的示数为 。21.如图所示,弹簧测力计的示数为 N。22.用调节好的天平测金属块的质量,如图所示,则金属块的质量是 g。23.如图所示的电阻箱的示数为 。24.如图所示,OB 是以 O 点为支点的杠杆,F 是作用在杠杆 B 端的力。图中线段 AB 与力F 的作用线在一条直线上,且OAAB。线段 (填“OA”“AB”或“OB”)表示力 F 的力臂。25.如图所示,MM为平面镜,AO 为入射光线,ON 为法线,AON等于60。已知NOB等于30,NOC等于45,NOD等于60。则入射光线 AO 的反射光线将沿着 (填“OB”“OC”或“OD”)方向射出。26.如图是一个水滴下落过程的示意图,水滴通过 AB 和 BC 所用时间均为0.1 s。水滴由A 位置下落到 C 位置运动的距离是 cm,则这个过程中水滴下落的平均速度是 m/s。该水滴下落过程是 (填“匀速直线”或“变速直线”)运动。27.小英按图甲所示的电路图连接实验电路,测量电阻xR的阻值。闭合开关 S,调节滑动变阻器的滑片 P 后,观察到电压表和电流表的示数分别如图乙、丙所示,则电压表的示数为 V,电流表的示数为 A,待测电阻xR的阻值为 。甲 乙 丙 毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理试卷 第 7 页（共 14 页）物理试卷 第 8 页（共 14 页）28.如图是小阳在室外游泳池游泳时的几幅画面,请根据图中的情景,提出一个可以探究的科学问题：。29.图甲是演示手握金属棒可以产生电流的实验装置,位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连；位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。通过检流计可以观察电路中的电流大小及方向。小云用该实验装置进行实验的步骤如下：首先用左手握住左侧的铁棒,右手握住右侧的铝棒,发现检流计指针发生了偏转；然后,左手仍握住左侧的铁棒,右手握住右侧的铜棒,发现检流计指针偏转方向与第一次偏转方向相反。请你写出小云所探究的问题是 。甲 乙 30.小宣在探究某个热学问题时,通过测量得到如下表所示的实验数据,请根据表中数据归纳出温度 T 与温度 t 的关系：T 。t/55 60 65 70 75 80 T/48 52 56 60 64 68 31.为了比较铜和铝的导热性能,小军选取了粗细均匀、横截面积、长度均相同的 U 形铜棒和铝棒进行实验。小军认为导热性能无法直接测量,他首先将问题转化为研究可直接测量量之间的关系,并类比所学知识定义了一个物理量 k,来衡量物质的导热性能。在此基础上,进行实验并成功比较出哪种材料导热性能更好。小军的实验装置示意图如图甲所示。他将铜棒的一端放入烧杯内持续沸腾的水中,铜棒的另一端放入试管内25的冷水中,每隔 50 s 测量一次试管内水的温度并记录,依据实验数据绘制了图乙中的图象。换成 U 形铝棒后,小军按照同样的实验方法,在相同的实验条件下,每隔50 s 测量一次试管内水的温度并记录,依据实验数据绘制了图乙中的图象。甲 乙 根据以上信息,回答下列问题：(1)在这个实验中,用来衡量导热性能的物理量 k 是用 表示的。(填选项前的字母,只有一个选项正确)A.时间 B.温度 C.温度的变化量 D.单位时间内温度的变化量(2)可推断出此实验中 (填“铜棒”或“铝棒”)的导热性能更好。32.物理学中研究一个变量与多个变量之间的关系时,常常采用控制变量法。下列探究实验中,需要控制电流不变的是 。(填选项前的字母,至少有一个选项正确)A.探究并联电路中电源两端电压与各支路两端电压的关系 B.探究电流通过导体产生的热量与导体电阻的关系 C.探究串联电路中电源两端电压与各用电器两端电压的关系 D.探究通电螺线管外部磁场强弱跟螺线管线圈匝数的关系 33.在探究产生感应电流的条件时,小东采用了如图所示的实验装置。闭合开关后,小东左右移动金属棒 AB,均未发现电流表的指针发生偏转。经检查,全部实验器材均无故障且连接无误。请你猜想电流表指针不偏转的原因是 ,写出检验猜想的方法：。34.实验桌上有高度不同的发光物体 A 和 B,焦距分别为 5 cm、10 cm 的凸透镜两个,刻度尺、光具座和光屏各一个。小华选用这些器材,探究“凸透镜成实像时,像的高度与物体的高度是否有关”。小华的主要实验步骤如下：将焦距为 10 cm 的凸透镜固定在光具座中央,将发光物体 A、光屏分别放在凸透镜两侧。调节发光物体 A、凸透镜和光屏的高度,使它们的中心在同一高度。用刻度尺测出发光物体 A 的高度,并记录在表格中。物理试卷 第 9 页（共 14 页）物理试卷 第 10 页（共 14 页）将发光物体 A 放在光具座上距凸透镜 30 cm 处,移动光屏,在光屏上得到发光物体A 清晰的像,用刻度尺测量像的高度,并记录在表格中。将发光物体 A 放在光具座上距凸透镜 20 cm 处,移动光屏,在光屏上得到发光物体A 清晰的像,用刻度尺测量像的高度,并记录在表格中。根据以上叙述,回答下列问题：(1)小华的探究过程中存在的问题：。(2)请你针对小华探究过程中存在的问题,写出改正措施：。35.小曼利用符合实验要求的圆柱体物块、石子、细线、量筒和适量的水测量某未知液体的密度。如图是小曼正确测量过程的示意图。已知水的密度为331 10 kg/m,g 取10 N/kg。实验过程如下：将适量的水倒入量筒中,如图甲所示,记录量筒中水的体积。将拴有石子的物块置于量筒内的水中,如图乙所示,量筒中水面所对应的示数为366 cm。将待测液体倒入另一量筒中,如图丙所示,记录量筒中待测液体的体积。将上述石子和物块擦干后,置于量筒内的待测液体中,如图丁所示,量筒中液面所对应的示数为370 cm。由以上实验可知：(1)石子和物块在水中所受的总浮力为 N；(2)待测液体的密度为 3kg/m。甲 乙 丙 丁 36.我们生活在电磁波的海洋中,当需要防止电磁波干扰时,通常用金属壳将电磁波与需加以屏蔽的区域隔开,避免电磁波进入,这种做法就是电磁屏蔽。中国科技馆有一个金属小屋,侧面的大窗上镶嵌着一块电磁屏蔽玻璃,如图所示。请你自选器材设计一个实验,检验这块电磁屏蔽玻璃是否能够屏蔽电磁波。写出实验步骤和判断方法。37.水平实验桌面上有微小压强计、刻度尺和装有适量水的 A、B 两个烧杯。小亮学习了液体内部压强跟哪些因素有关的知识后,又提出了新的猜想,为此他利用提供的实验器材进行了如下实验探究。将微小压强计的探头放入 A 烧杯的水中,探头到烧杯底的距离 L 为 6 cm,如图甲所示,记录微小压强计 U 形管两侧的液面高度差1h；将微小压强计的探头放入 B 烧杯的水中,探头到烧杯底的距离 L 为 10 cm,如图乙所示,记录微小压强计 U 形管两侧的液面高度差2h；小亮发现1h大于2h,于是小亮得出结论“液体内部任意一点的压强跟该点到容器底的距离 L 有关”。请你利用这些器材,设计一个实验证明小亮的结论是错误的。写出实验步骤和实验现象。38.在串联电路中,流入第一个灯泡的电流用AI表示,流出第二个灯泡的电流用BI表示。请自选实验器材证明：在串联电路中,BI等于AI。(1)画出实验电路图；(2)写出实验步骤；(3)画出实验数据记录表格。-在-此-卷-上-答-题-无-效-毕业学校_ 姓名_ 考生号_ _ 物理试卷 第 11 页（共 14 页）物理试卷 第 12 页（共 14 页）四、科普阅读题(本大题有 2 小题,每小题 4 分,共 8 分)(一)阅读福船回答 39 题。福船 跨越遥远时空的海上丝绸之路上,一个名叫“福船”的文化符号历久弥新。福船作为木质时代风帆动力远洋船只中的佼佼者,成就了明代郑和、戚继光、郑成功等人的伟大壮举,为中国乃至世界航海史写下了璀璨的一页。福船,福建沿海一带尖底古海船的统称,上阔下窄,首尖尾宽两头翘,复原模型图如图所示。其甲板平坦,龙骨厚实,结构坚固；吃水深,容量多,善于装载,稳定性好,抗风力强,适于远洋。与指南针对航海贡献相媲美的“水密隔舱福船制造技艺”,是中国对世界航海发展史产生深远影响的另一项伟大发明。2010 年 11 月 15 日,中国水密隔舱福船制造技艺被列入联合国教科文组织“急需保护的非物质文化遗产名录”。所谓“水密隔舱”,就是用厚实的隔舱板把船舱层层隔断,分隔成互不透水的一个一个舱区。在航行过程中,如果有一个或两个舱意外破损,海水进不到其他舱中,从船整体看,仍然保持有足够的浮力,不至沉没。“水密隔舱”技术大大提高了船舶的整体抗沉性。另外隔舱板与船壳板紧密连接,使船体结构也更加坚固。分成隔舱,还便利货物存放管理。水密隔舱福船制造技术,对于远洋航海史研究有着不可替代的重要学术价值。南京静海寺郑和残碑记载：“永乐三年(1405 年),将领官军乘驾二千料海船并八橹船”。经学术界考证,与北京天坛齐名的二千料海船就是福船。“料”是当时流行的用来表示舟船大小的一种计量单位。二千料海船总长 61.2 米,最大宽 13.8 米,型深 4.89米；满载时,水线长 53 米,水线宽 13 米,吃水 3.9 米。帆装、给养、武器、人员、货物等及船自身质量总共可达 1 170 吨。郑和下西洋是人类海洋文明史的重要组成部分,是世界航海史上时间最早、规模最大的洲际航海活动。比哥伦布到达美洲大陆航海早了 87 年,比达伽马过好望角到达印度的航海早了 92 年,比麦哲伦的环球航海早了 114 年。郑和下西洋时的中国船舶制造、天文航海、地文航海、季风运用和航海气象预测等方面的技术和航海知识,在当时均处于世界领先地位。重启海上丝绸之路的今天,“福船”这个珍贵的文化符号成为新兴文创产业里重要的创作灵感,依然在启迪人们不断去开拓创新。39.请根据上述材料,回答下列问题：(1)福船采用了 技术大大提高了船舶的整体抗沉性。请你展开想象,就福船的这一技术设计理念,举例说明还可应用在哪些方面：。(2)排水量是衡量造船能力的重要指标。小辉查资料得知：哥伦布远航美洲时,最大的那艘船的满载排水量为 233 t 后,他想知道郑和远洋时的二千料海船的排水量 m。他根据上文中二千料海船的信息计算出排水体积353m 13m3.9 m2687.1mV,估算出排水量约为2687 t。请写出这种估算方法不合理的理由,并写出合理的估算方法。(二)阅读可调式眼镜回答 40 题。可调式眼镜 人的眼睛看清物体是通过改变晶状体的形状来实现的,晶状体相当于全自动变焦镜头。看近处物体时,晶状体变凸一些,折射光线的能力变强；看远处物体时,晶状体变扁平一些,折射光线的能力变弱。通过这样的调节,使远近不同的物体均能在视网膜上成像。若晶状体调节能力变弱,就会出现看不清远处物体或近处物体的情况,需要佩戴合适的眼镜进行矫正。有人发明了一种能矫正视力的可调式眼镜,如图 1 所示,这种眼镜的镜片中含有一种特殊液体。图 2 是可调式眼镜的结构示意图,镜架上有表示移出和加入液体含量的标尺；移动标尺上的滑块可以定量改变镜片中的液体含量,从而改变镜片的形状；镜片中液体含量的改变量 V 可以用滑块在标尺上的位置表示。滑块位于标尺上 0 刻度线处,表示眼镜的初始状态,此时,镜片的形状是扁平的,如图 2 甲所示。当滑块位于标尺上 1、2 刻度线处时,分别表示镜片中加入一些液体、加满液体,图 2 乙是镜片中加满液体的示意图。当滑块位于标尺上1、2刻度线处时,分别表示从镜片中移出一些液体、移出全部液体,图 2 丙是镜片中移出全部液体的示意图。甲 乙 丙 图 2 为探究可调式眼镜的矫正效果,首先要确定以下程序和标准：选定同一棵树作为观察对象,选定远、中、近三个观察位置,用 S 表示观察位置到树的距离,如图 3 甲所示；用 D 表示看到树的清晰程度,清晰程度分为清晰、不清晰、模糊三个等级,如图 3 乙所示。清晰 不清晰 模糊 甲 乙 图 3 小京和小贝视力不同,没有佩戴眼镜时,小京在近处看树“清晰”,在远处看树“不清晰”；小贝在远处看树“清晰”,但在近处看树“不清晰”。小京和小贝佩戴眼镜后,进行实验的主要步骤如下：调节镜片中的液体处于初始状态。选择不同观察位置,观察树,将观察结果记录在表格中。改变镜片中液体的含量,重复步骤。小京和小贝的实验结果记录表(部分数据)分别如表一、表二所示：表一 小京的实验结果记录表 物理试卷 第 13 页（共 14 页）物理试卷 第 14 页（共 14 页）V D S 2 1 0 1 2 近 清晰 清晰 清晰 中 清晰 清晰 远 清晰 不清晰 模糊 表二 小贝的实验结果记录表 V D S 2 1 0 1 2 近 不清晰 清晰 清晰 中 清晰 远 清晰 通过实验及对实验结果的分析,两位同学对可调式眼镜有了新的认识。40.请根据上述材料,回答下列问题：(填选项前的字母)(1)调节眼睛晶状体形状的作用是帮助我们看清 。(只有一个选项正确)A.不同亮度的物体 B.不同颜色的物体 C.不同距离的物体 D.不同大小的物体(2)为了使小京在远、中、近处看树都“清晰”,调节镜片内液体含量的措施是 。(只有一个选项正确)A.加满液体 B.加入一些液体 C.移出一些液体 D.移出全部液体(3)为了使小贝在近处看树“清晰”,调节镜片内液体含量的措施是 。(至少有一个选项正确)A.加满液体 B.加入一些液体 C.移出一些液体 D.移出全部液体 五、计算题(本题共 2 小题,每小题 3 分,共 6 分)41.如图所示,电源两端电压为 12 V 并保持不变,电阻1R的阻值为 8。当开关 S 闭合时,电压表示数为 4 V。求：(1)电阻2R的阻值；(2)电阻1R消耗的电功率1P。42.如图是用动滑轮运送建筑材料 A 的示意图,在卷扬机对绳子的拉力作用下,使重 800 N 的建筑材料 A 在 50 s 的时间里,匀速竖直上升了 10 m。在这个过程中,动滑轮提升建筑材料 A 所做的有用功为 W有,卷扬机对绳子的拉力 F 做功的功率为 200 W。绳重可忽略不计。求：(1)有用功 W有；(2)动滑轮匀速提升建筑材料 A 的机械效率。-在-此-卷-上-答-题-无-效-毕业学校_ 姓名_ 考生号_ _
