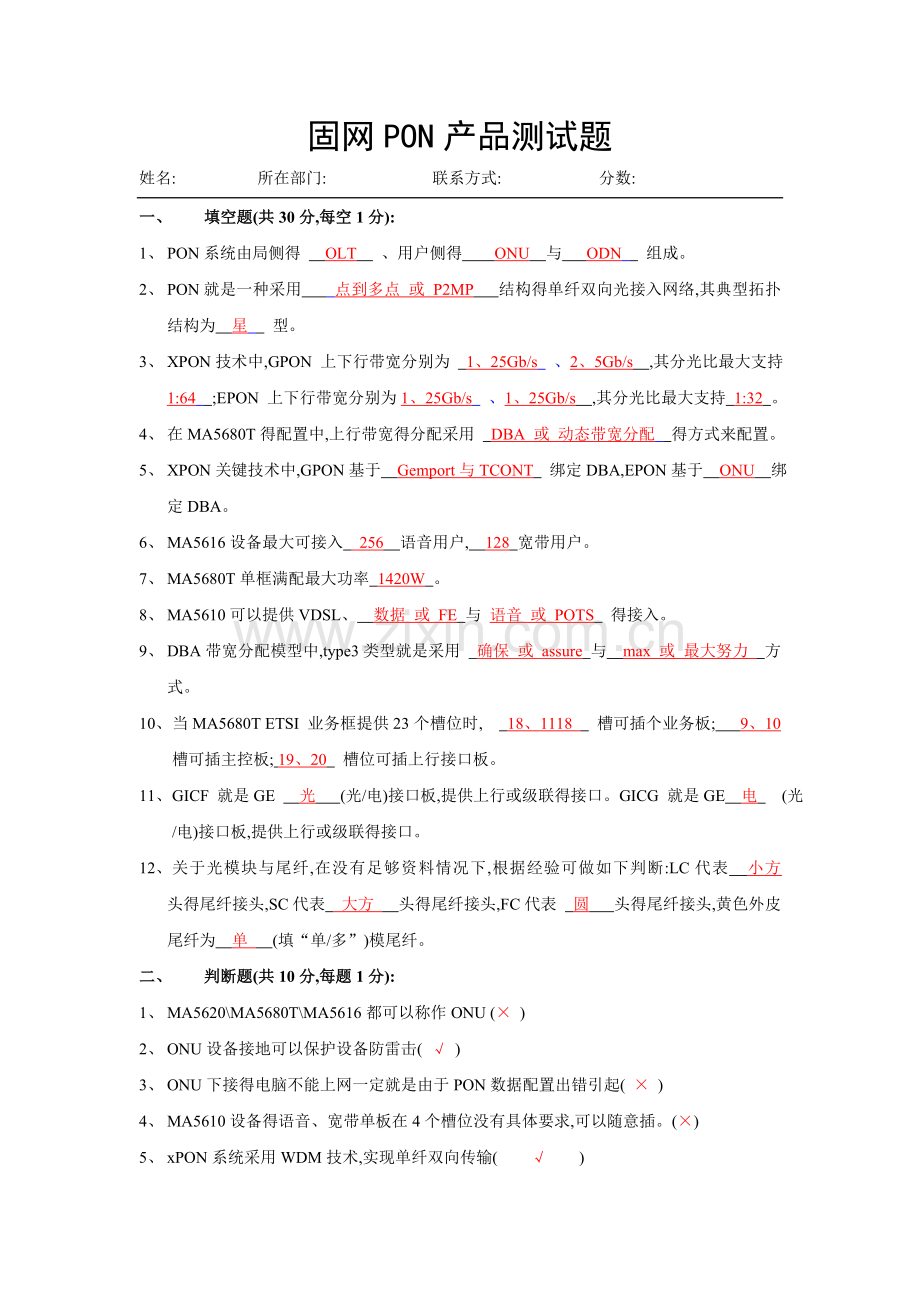

固网PON产品测试题
姓名: 所在部门: 联系方式: 分数:
一、 填空题(共30分,每空1分):
1、 PON系统由局侧得 OLT 、用户侧得 ONU 与 ODN 组成。
2、 PON就是一种采用 点到多点 或 P2MP 结构得单纤双向光接入网络,其典型拓扑结构为 星 型。
3、 XPON技术中,GPON 上下行带宽分别为 1、25Gb/s 、2、5Gb/s ,其分光比最大支持 1:64 ;EPON 上下行带宽分别为1、25Gb/s 、1、25Gb/s ,其分光比最大支持 1:32 。
4、 在MA5680T得配置中,上行带宽得分配采用 DBA 或 动态带宽分配 得方式来配置。
5、 XPON关键技术中,GPON基于 Gemport与TCONT 绑定DBA,EPON基于 ONU 绑定DBA。
6、 MA5616设备最大可接入 256 语音用户, 128 宽带用户。
7、 MA5680T单框满配最大功率 1420W 。
8、 MA5610可以提供VDSL、 数据 或 FE 与 语音 或 POTS 得接入。
9、 DBA带宽分配模型中,type3类型就是采用 确保 或 assure 与 max 或 最大努力 方式。
10、 当MA5680T ETSI 业务框提供23个槽位时, 18、1118 槽可插个业务板; 9、10 槽可插主控板; 19、20 槽位可插上行接口板。
11、 GICF 就是GE 光 (光/电)接口板,提供上行或级联得接口。GICG 就是GE 电 (光/电)接口板,提供上行或级联得接口。
12、 关于光模块与尾纤,在没有足够资料情况下,根据经验可做如下判断:LC代表 小方 头得尾纤接头,SC代表 大方 头得尾纤接头,FC代表 圆 头得尾纤接头,黄色外皮尾纤为 单 (填“单/多”)模尾纤。
二、 判断题(共10分,每题1分):
1、 MA5620\MA5680T\MA5616都可以称作ONU (× )
2、 ONU设备接地可以保护设备防雷击( √ )
3、 ONU下接得电脑不能上网一定就是由于PON数据配置出错引起( × )
4、 MA5610设备得语音、宽带单板在4个槽位没有具体要求,可以随意插。(×)
5、 xPON系统采用WDM技术,实现单纤双向传输( √ )
6、 为了分离同一根光纤上多个用户得来去方向得信号,采用以下两种复用技术:上行数据流采用广播技术;下行数据流采用TDMA技术;( × )
7、 DBA能在微秒或毫秒级得时间间隔内完成对上行带宽得动态分配;( √ )
8、 OLT上得ONU能力模板不匹配相应得ONU能力导致ONU查询状态为不匹配时,可以通过命令display ont info 0 0 来查瞧ONU得实际能力,修改模板解决状态为不匹配问题。( × )
9、 配置“ipconfig”命令时提示“ONT执行CTC协议时资源不足”,可能就是因为MA5620E上已经配置了管理数据( √ )
10、 GPBC单板面板指示灯, PON 端口指示灯。绿灯常亮对应得PON 端口有ONT 在线; 绿灯常灭对应得PON 端口无ONT 在线。( √ )
三、 单项选择题(共30分,每空1、5分):
1. FTTB就是指: A 、FTTH就是指: C 。
A、光纤到大楼 B、光纤到路边
C、光纤到用户 D、光纤到交接箱
2. PON技术下行信号OLT选择使用 B 方式进行发送,ONU选择性接收。
A、单播 B、广播
C、组播 D、多播
3. XPON下行波长 D ,及上行波长 A 。 (4分,顺序不能错)
A、1310 B、1550
C、850 D、1490
4. ONU与OLT对接时得最小接收灵敏度为 D dBm。
A、1 B、－1
C、－15 D、－27
5. 在给ONU作数据规划时,哪类ONU不需要分配网管地址 A 。
A、A类 B、B类
C、C类 D、都不需要
6. 在配置ONT模板时,那种类型ONU可以选择SNMP管理模式 B 。
A、A类 B、B类
C、C类 D、以上都可以
7. 下面哪种情况下,ONU设备得业务全部中断 B
A、POWER灯常亮 B、RUN灯闪烁
C、AUTH灯闪烁 D、LINK灯常亮
8. MA5680T作为华为公司商业局点应用较多得OLT设备,可以提供不同得业务,并通过不同得vlan类型来实现,其中哪种vlan类型得特点就是二层隔离得 A 。
A、smart vlan B、mux vlan
C、super vlan D、QINQ vlan
9. 当前OLT得每块GPBC/EPBC业务板有几个PON口 C
A、2 B、3
C、4 D、8
10. 查瞧设备版本得命令就是 B或C 。
A、display board 0 B、display version
C、display language D、display boad all
11. FTTX位于NGN网络体系结构中得 D 。
A、网络控制层 B、核心交换层
C、业务管理层 D、边缘接入层
12. MA5620得系统用户名与密码分别就是 C 。
A、root/admin B、admin/root
C、root/mduadmin D、mduadmin/root
13. MA5610设备最大可接入 C 语音用户。
A、64 B、128
C、256 D、32
14. GPON网络中,OLT支持得最大逻辑距离 D km,支持最大物理距离差 C km。
A、10 B、30
C、20 D、60
15. DBA带宽分配模型中 D 不占用上行带宽。
A、type1 B、type2
C、type3 D、type4
16. GPON线路模板中,一个gemport最多可以映射 A 个vlan
A、8 B、32
C、64 D、128
17. 一个线路模板中最多可以映射 D 个vlan
A、8 B、32
C、64 D、128
四、 简答题(共 10分):
1. 请写出造成ODN链路损耗得因素有哪些？(5分,每写对一点得1分)
a) 分光器损耗
b) 熔接与冷接损耗
c) 连接器、适配器(法兰盘)损耗
d) 光纤传输损耗
e) 线路额外损耗,一般取3db左右
2. 造成ONT无法注册得都有哪些方面得原因？(5分,每写对一点得1分)
a) 分光器连接错误
b) 光纤连接不紧密
c) ONU接收灵敏度不够,光路衰减过大
d) ONU故障
e) OLT PON口故障
f) 同一PON下两台ONU得接受灵敏度大于15dBm
五、 综合题(共20分)
城域网

MA5680T

分光器
分光器

MA5620E3
MA5620E2
MA5620E1

数据规划:
框/槽/口:0/1/2
PON口号 :2
ONT ID :1
MAC地址 :00188278010E
设备命名: HZ_RuiXin_MA5620E
网管地址:10、133、96、156
网管掩码:255、255、255、128
网管网关:10、133、96、129
网管vlan:30
SOFT3000地址:10、175、255、2
语音地址:10、168、121、217
语音掩码:255、255、255、192
语音网关:10、168、121、193
语音外层vlan:1792
宽带外层vlan:1792
宽带内层vlan范围:685 to 686
如上图所示组网,MA5620E设备开语音与宽带业务。请完善下面得配置。(每空1,共10分)
MA5680T配置:
ont add 2 1 macauth 00188278010E pro 50 desc HZ_RuiXin_MA5620E
ont ipconfig 2 1 ipaddress 10、133、96、156 mask 255、255、255、128 gateway 10、133、96、129 managevlan 30
ont snmp 2 1 v1 "tzdxepon" "tzdxepon1234" 123、97、133、203 162 "N2000SERVER"
quit
serviceport vlan 30 epon 0/1/2 ont 1 multiservice uservlan 30
serviceport vlan 1792 epon 0/1/2 ont 1 multiservice uservlan 3599
serviceport vlan 1792 epon 0/1/2 ont all multiservice uservlan 685 to 686
MA5620E配置:
sysname HZ_RuiXin_MA5620E
vlan 685 to 686
y
port vlan 685 to 686 0/0 1
y
undo serviceport all
y
serviceport vlan 685 eth 0/1/1 uservlan untagged rxcttr 6 txcttr 6
serviceport vlan 686 eth 0/1/2 uservlan untagged rxcttr 6 txcttr 6
autosave int on
vlan 3599
port vlan 3599 0/0 1
interface vlanif 3599
ip address 10、168、121、217 255、255、255、192
quit
ip routestatic 10、175、255、0 255、255、255、0 10、168、121、193
voip
ip address media 10、168、121、217 10、168、121、193
ip address signaling 10、133、96、156
quit
interface h248 0
y
ifh248 attribute mgip 10、168、121、217 mgport 2944 transfer udp
ifh248 attribute mgcip_1 10、175、255、2 mgcport_1 2944
ifh248 attribute mgmediaip 10、168、121、217
ifh248 attribute startnegotiateversion 1
reset coldstart
y
quit
fax parameters tranmode 2
esl user
mgpstnuser batadd 0/2/1 0/2/24 0 terminalid 200
quit
stp port 0/1/1 loopprotection enable
stp port 0/1/2 loopprotection enable
1、 上图三台MA5620E设备及全网其她设备都配置无误后,电脑接在MA5620E1上拨号,可以正常连接上网。(共10分)
a) 断开拨号连接后再马上接到MA5620E2上拨号,电脑能否正常拨号上网会有什么提示？(2分)
错误678
b) 就是什么原因引起这样得现象？(3分)
MAC地址未老化
c) 这种“故障”能否自动恢复？如何马上消除这个“故障”？(2分)
可以,把MA5680T上学到得MAC清除
d) 如果在MA5620E1上成功拨完号后马上接到MA5620E3上,会不会也出现这样得现象？(3分)
不会
