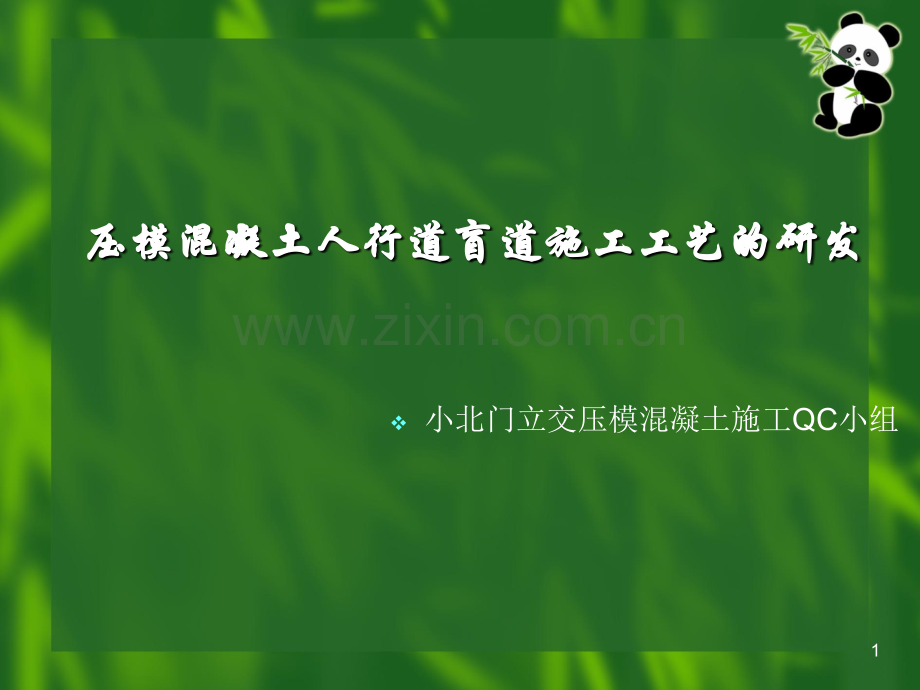

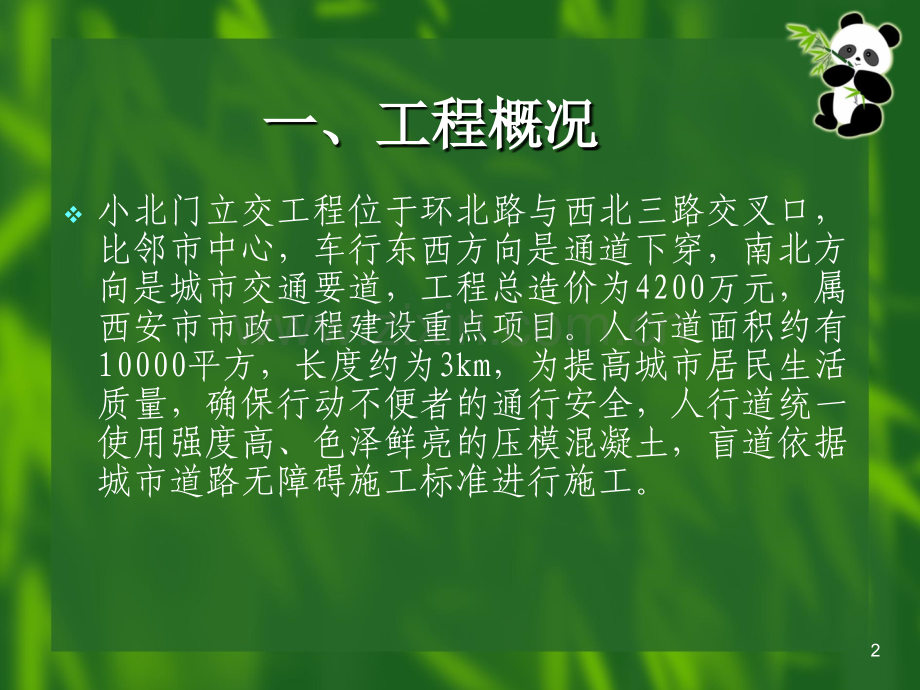

1压模混凝土人行道盲道施工工艺的研发压模混凝土人行道盲道施工工艺的研发v小北门立交压模混凝土施工QC小组2一、工程概况一、工程概况v小北门立交工程位于环北路与西北三路交叉口，比邻市中心，车行东西方向是通道下穿，南北方向是城市交通要道，工程总造价为4200万元，属西安市市政工程建设重点项目。人行道面积约有10000平方，长度约为3km，为提高城市居民生活质量，确保行动不便者的通行安全，人行道统一使用强度高、色泽鲜亮的压模混凝土，盲道依据城市道路无障碍施工标准进行施工。3二、二、QC小组简介小组简介v由于压模混凝土人行道盲道属首次西北地区施工，无类似施工经验，西安乃至西部地区无类似工程可借鉴。本工程设计文件中明确规定人行道混凝土的抗压强度要求达到30MPa,水泥混凝土路面施工及验收规范中要求平整度控制在5mm以内，要求很高，急需研究制定科学的、适宜的方案并进行实施，以保证压模混凝土人行道盲道施工的顺利进行，故在工程开工初期我公司就成立了小北门立交压模混凝土施工QC小组。4QC小组成员一览表小组 名称 小北门立交压模混凝土施工QC小组 成立时间2006.1课题类型创新型活动 时间 2006.1.1-2006.6.30 注册时间2006.1注册编号SYZ-QC-06-012活动 频率 每周一次 出勤率100%小组活动次数25次序号姓名性别年龄文化程度职务职称组内职务TQC教育1王 伟男43本科项目经理工程师组长均超48学时以上 2张佳生女47专科副总工程师高工副组长3张 鹏男26本科主任工程师助工质量负责4赵 群女38本科技术负责工程师技术负责5侯建立男43本科副主任工程师组员6王春丽女43本科试验工程师工程师组员7薛 鑫男25大专测量员助工组员8樊世群男35大专设备工程师工程师组员9闫 斌男28本科质检员助工组员10王玉改女36技校质检员助工组员 制表：张鹏 复核：王伟 制表时间：2006年1月10日5三、选择课题三、选择课题v小北门立交工程设计中明确要求人行道为C30压模混凝土，而市政工程不同于园林景观工程，市政工程人行道必然包括盲道施工。v压模混凝土人行道盲道施工属于一种全新工艺，无任何经验可以借鉴。压模混凝土人行道盲道施工工艺的研发6设计文件中明确规定人行道混凝土的抗压强度要求达到30MPa,水泥混凝土路面施工及验收规范中要求平整度控制在5mm以内，质量要求严格，施工难度较大。1、盲道条与底部粘接牢固，抗压强度控制在30MPa以上，检查合格率达到100；2、盲道条排水顺畅，平整度控制在5mm以内，平均合格率达90以上。目目标标值值四、设定目标四、设定目标7五、提出方案确定最佳方案五、提出方案确定最佳方案v经过三次小组“诸葛亮会”，借助“头脑风暴法”，我们绘制了“亲和图”，提出了四个施工方案。序号方案名称1镂空盲道模具，撒料成型盲道2镂空盲道模具，强化料浆成型盲道3盲道模具压制成型4混凝土盲道砖铺设8方案一：1、摊铺水泥混凝土（细粒式C30），平板式振捣器振捣提浆，刮尺刮平，用专用大刮板找平；2 2、用尼龙细绳定出盲道边线；、用尼龙细绳定出盲道边线；3 3、手撒强化料，用手工刮板初次找平，二度撒料，用手工刮板再次、手撒强化料，用手工刮板初次找平，二度撒料，用手工刮板再次找平；找平；4 4、沿尼龙绳铺设盲道模具（镂空盲道条），铺设完毕后，在盲道模、沿尼龙绳铺设盲道模具（镂空盲道条），铺设完毕后，在盲道模具盲道条孔中撒强化料，用水湿润，再次撒强化料，用水湿润找平；具盲道条孔中撒强化料，用水湿润，再次撒强化料，用水湿润找平；5、撒强化料，待混凝土中的水分将强化料润湿，即可第一次进行收光，收光后，在混凝土表面手撒二度彩色强化料，用量约为总量的1/3，并二次收光；洒脱模粉，用模具进行施压；养护。9方案二v摊铺水泥混凝土（细粒式C30），平板式振捣器振捣提浆，刮尺刮平，用专用大刮板找平；v用尼龙细绳定出盲道边线；用尼龙细绳定出盲道边线；v手撒强化料，用手工刮板初次找平，二度撒料，手撒强化料，用手工刮板初次找平，二度撒料，用手工刮板再次找平；用手工刮板再次找平；v沿尼龙绳铺设盲道模具（镂空盲道条）；沿尼龙绳铺设盲道模具（镂空盲道条）；v铺设同时，将强化料和水按比例进行搅拌，拌制铺设同时，将强化料和水按比例进行搅拌，拌制强化料浆；强化料浆；v搅拌均匀后，倒入盲道模具孔中，由人工用手工搅拌均匀后，倒入盲道模具孔中，由人工用手工刮板刮平；刮板刮平；v撒强化料，待混凝土中的水分将强化料润湿，即可第一次进行收光，收光后，在混凝土表面手撒二度彩色强化料，用量约为总量的1/3，并二次收光；撒脱模粉，用模具进行施压；养护。10方案三v摊铺水泥混凝土（细粒式C30），平板式振捣器振捣提浆，刮尺刮平，用专用大刮板找平；v撒强化料，待混凝土中的水分将强化料润湿，即可第撒强化料，待混凝土中的水分将强化料润湿，即可第一次进行收光，收光后，在混凝土表面手撒二度彩色一次进行收光，收光后，在混凝土表面手撒二度彩色强化料，用量约为总量的强化料，用量约为总量的1/31/3，并二次收光，洒脱模粉；，并二次收光，洒脱模粉；用尼龙绳定出盲道边线；用尼龙绳定出盲道边线；用橡胶制作的含有盲道条用橡胶制作的含有盲道条花纹的模具，顺盲道线压花纹的模具，顺盲道线压制出盲道条，成型盲道；制出盲道条，成型盲道；11方案四v确定盲道位置，在盲道位置铺设砂浆，将预制好的盲道砖（混凝土路面砖）按照铺设在砂浆上，灌上间隙砂；v待砂浆稳固后，在路缘石与盲道砖之间，浇注混凝土，实施压模作业。12方案比选v方案一：方案一：该方案混凝土是一次性浇筑的，所以整体性、平整度都较好；用撒强化料填充盲道模具空隙的办法铺设盲道，可以减少强化料的用量，降低了成本；由于采用撒强化料的方法制作盲道，用水湿润强化料的过程中，往往会出现水不能把强化料完全湿润的情况，从而造成盲道脱皮，强度不高，实测平整度50点，合格点数30点，合格率60。撒撒料料施施工工脱脱落落后后的的盲盲道道13方案比选v方案二：方案二：该方案混凝土也是一次性浇筑的，所以整体性、平整度都较好；运用加水搅拌强化料再灌入盲道模具空隙的办法，可以很好的解决方案一的不足，提高了强度。且操作简单、施工方便。14方案比选v方案三：该方案混凝土为一次性浇筑，盲道条是用商混压制而成，强度很高，所以整体性、平整度都较好，实测平整度30点，合格点数27点，合格率90，但该方案中盲道条顶部与盲道旁人行道高度一致，底部低于人行道，所以导致盲道排水不畅，且盲道与人行道无高差，该方案不符合城市道路和建筑物无障碍设计规范的要求。15方案比选v方案四：盲道强度有保证，但该方案须先铺设提前预制好盲道砖，工序多，等同于以往人行道盲道的铺设，其平整度及铺设质量难以控制，坡度与相邻构件难保持一致，且施工工期较长，整体性差。16 方案分析、评价与优选（一）序号方案评 价 组员 项目王伟张佳生张鹏闫斌薛鑫得分综合得分是否选用1镂空盲道模具，撒料成型盲道难易性2396否经济性22工期21预计成效9其他工种影响212镂空盲道模具，强化料浆成型盲道难易性25116是经济性22工期23预计成效24其他工种影响2217 方案分析、评价与优选（二）序号方案评 价 组员 项目王伟张佳生张鹏闫斌薛鑫得分综合得分是否 选用3盲道模具压制成型难易性2294否经济性24工期22预计成效11其他工种影响194混凝土盲道砖铺设难易性1363否经济性22工期8预计成效12其他工种影响8注：上表中：1分；2分；3分；4分；5分制表：张鹏 复核：王伟 制表日期：2006年2月20日 18六、问题假想预测19（二）问题假想原因预测v我们组织组员按照流程，对各个工序都进行了考虑分析，从质量安全两个方面考虑，认为可能存在以下几个主要问题：n混凝土摊铺平整度差、防护工作不到位；n强化料浆配比不准，养生不到位。20七、确定对策表七、确定对策表v通过上述问题假想预测所归纳的几个问题，结合施工流程图，制订实施对策表如下 序号对策目标措施地点时间负责人1控制混凝土的平整度平整度控制在5mm以内1严格控制混凝土粗集料粒径；2。摊铺振捣完后，必须用刮尺刮平。1拌合厂2现场2006.3-4张 鹏2控制撒粉、收光及铺设盲道模具时的混凝土平整度平整度控制在5mm以内1在撒粉、收光及铺设盲道模具时，应搭设一些跳板，操作人员站在跳板上进行操作。现场2006.3-4薛 鑫王玉改3控制强化料浆的质量盲道条强度达到30MPa1由实验室配制30MPa的强化料浆配比；2.用台秤对强化料和水进行准确称量，称量精度控制到0.05kg。1工程质量检测中心2现场2006.3-4王春丽闫 斌21对策表（二）对策表（二）对策表（二）对策表（二）序号对策目标措施地点时间负责人4浇注强化料浆质量控制盲道条与底部粘接牢固1 一次收光及铺设盲道的长度宜与强化料浆拌制速度相协调，不宜过长；2拌制好强化料浆后，及时注入盲道模具孔中；3注入模具中后应用铁抹子将浆注满模具孔，且用反复刮平，以使浆密实。现场2006.3-4侯建立赵 群5防护过程中平整度控制无人为踩踏现象发生1压模完成后，用警示带和提示牌，对产品进行防护围挡，防止人为踩踏。现场2006.3-4薛 鑫王玉改 6在养护过程注意盲道养生保证盲道凝固所需水分1、及时洒水养生；2、用塑料薄膜惊醒覆盖保水。现场2006.3-4薛 鑫王玉改制表：张鹏 复核：王伟 制表日期：2006年3月1日 22八、对策实施v实施1：针对控制混凝土平整度的问题在与商品混凝土厂家签订合同时，明确要求压模混凝土所用商混的粗集料公称最大粒径不能超过1cm，且商混到场坍落度不能大于15cm。在2006年3月我们进行了试验段的施工，摊铺混凝土时高程控制点每点控制面积控制在4m2以内，摊铺完后用平板振捣器振捣提浆，然后两名工人用铝合金刮尺沿路线方向进行刮平，用木抹子抹平，后再用专用大刮板刮平.结果：施工完毕后，我们用3m直尺对平整度进行了测量，平均平整度达到了4.2mm。23实施2：v控制撒粉、收光及铺设盲道模具时的混凝土平整度撒粉时，混凝土刚初凝不久，如果人站在上面施工，将会将混凝土踩的坑坑洼洼，即使再收平，平整度也达不到要求，在三月底进行试验段施工时，我们利用路缘石和路边护栏作为支撑，搭设跳板，人站在上边施工，完全避免了对混凝土踩踏，保证平整度。24实施3v控制强化料浆的质量2006年3月公司工程质量检测中心出具了配合比，在进行试验段施工时，我们用台秤对强化料和水的用量进行了准确称量，并控制每次拌合总重不超过25kg，充分搅拌，保证了强化料浆的均匀性、准确性。结果：2006年4月27日我们对盲道，用回弹仪进行了抗压强度检测，平均抗压强度达到32.3MPa。25实施4v浇注强化料浆质量控制我们在做试验段时，将一次收光及铺设盲道的长度控制在25m，铺设盲道模具的同时拌制强化料浆，办好后立即浇入盲道条孔中，浇好后用铁抹子将浆充满全部盲道条，并在模具上反复抹平三遍，保证浆密实和充满程度，效果很好。结果：脱模后发现盲道条与底部粘接牢固无脱落现象。26实施实施5 5：v防护过程中平整度控制因本工程属市政工程，人行道施工期间，交通已部分放行，施压完毕后，设专人看护交通，并用围栏警示带等进行围挡，防止了行人车辆踩踏影响平整度。实施6：在养护过程注意盲道养生待混凝土接近终凝时，开始对盲道进行洒水养生，洒水完毕后，立即加盖塑料薄膜进行保水，养护时间按14天进行控制。九、总体效果检查对比|1、目标实现情况28平整度检测混凝土抗压试验报告302、总体效果及社会效益、总体效果及社会效益我们的施工质量得到了工程甲方单位和监理单位的多次表扬，我们的施工质量得到了工程甲方单位和监理单位的多次表扬，为此我们又成功地签订了城市中心区域的西一路和糖坊街两个为此我们又成功地签订了城市中心区域的西一路和糖坊街两个压模混凝土人行道工程，总面积达到了压模混凝土人行道工程，总面积达到了3000030000平方米。平方米。313、成员综合素质提高v通过本次QC小组活动，我们QC小组全体成员的质量意识和团队精神都有了较大的提高，掌握了运用QC活动解决问题的方法，增强了解决施工难题的信心。综合素质评价图32十、总结及巩固措施v 我们小组对这次QC小组活动进行了认真总结，将根据这次QC小组活动编写作业指导书，并已将盲道施工技术编入公司压模混凝土人行道施工工法（工法编号SZY-GF-06-012），拟在我公司承建的压模混凝土工程中推广应用。本次小组活动，锻炼了我们这一支技术队伍，增强了团队精神和大家突破施工难题的信心，并取得了良好的经济效益和社会效益，达到了预期的效果。v我们QC小组下一个课题为：“提高荷兰砖生产的一次合格率”。33结结 束束
