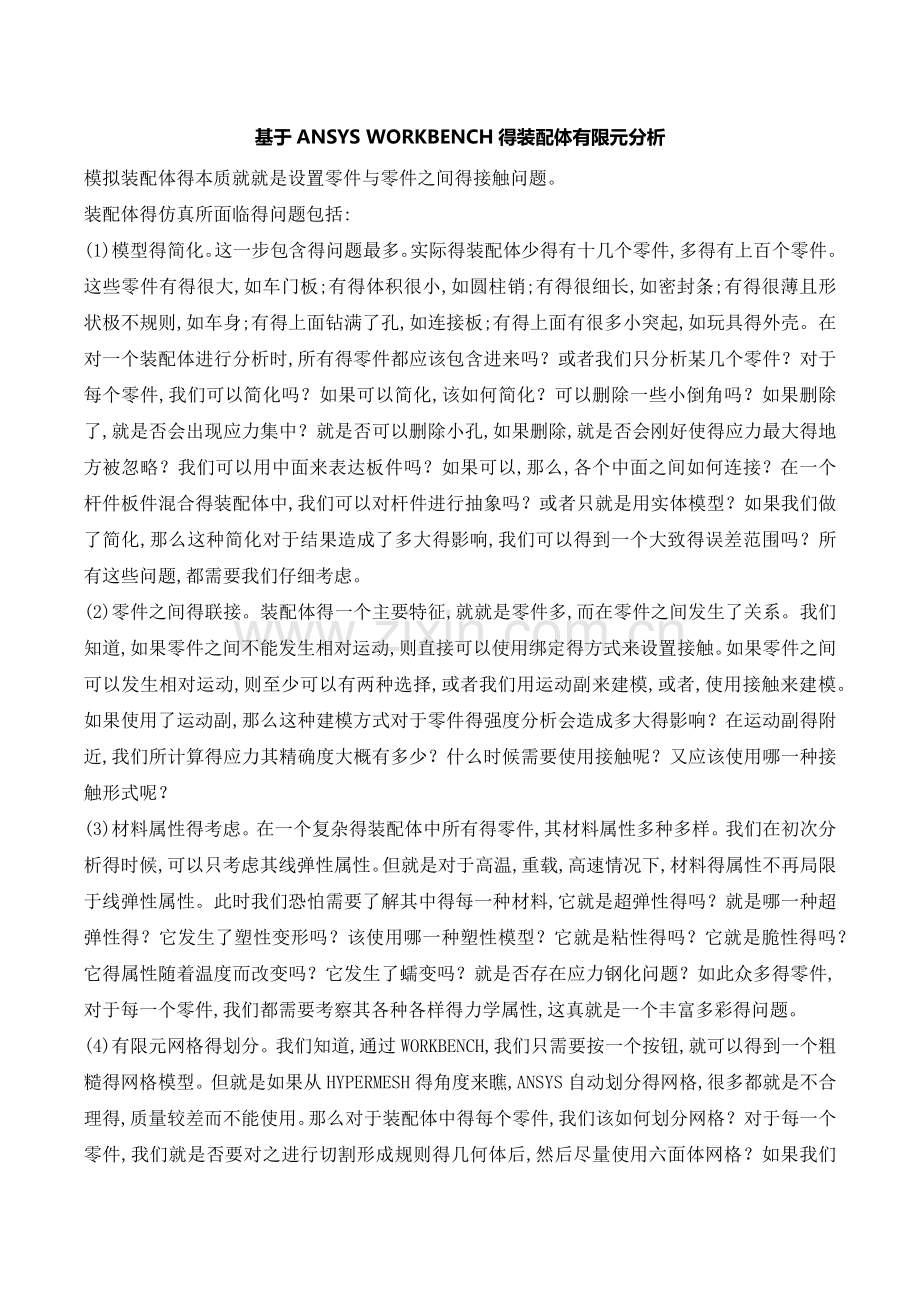

基于ANSYS WORKBENCH得装配体有限元分析模拟装配体得本质就就是设置零件与零件之间得接触问题。装配体得仿真所面临得问题包括:(1)模型得简化。这一步包含得问题最多。实际得装配体少得有十几个零件,多得有上百个零件。这些零件有得很大,如车门板;有得体积很小,如圆柱销;有得很细长,如密封条;有得很薄且形状极不规则,如车身;有得上面钻满了孔,如连接板;有得上面有很多小突起,如玩具得外壳。在对一个装配体进行分析时,所有得零件都应该包含进来吗？或者我们只分析某几个零件？对于每个零件,我们可以简化吗？如果可以简化,该如何简化？可以删除一些小倒角吗？如果删除了,就是否会出现应力集中？就是否可以删除小孔,如果删除,就是否会刚好使得应力最大得地方被忽略？我们可以用中面来表达板件吗？如果可以,那么,各个中面之间如何连接？在一个杆件板件混合得装配体中,我们可以对杆件进行抽象吗？或者只就是用实体模型？如果我们做了简化,那么这种简化对于结果造成了多大得影响,我们可以得到一个大致得误差范围吗？所有这些问题,都需要我们仔细考虑。(2)零件之间得联接。装配体得一个主要特征,就就是零件多,而在零件之间发生了关系。我们知道,如果零件之间不能发生相对运动,则直接可以使用绑定得方式来设置接触。如果零件之间可以发生相对运动,则至少可以有两种选择,或者我们用运动副来建模,或者,使用接触来建模。如果使用了运动副,那么这种建模方式对于零件得强度分析会造成多大得影响？在运动副得附近,我们所计算得应力其精确度大概有多少？什么时候需要使用接触呢？又应该使用哪一种接触形式呢？(3)材料属性得考虑。在一个复杂得装配体中所有得零件,其材料属性多种多样。我们在初次分析得时候,可以只考虑其线弹性属性。但就是对于高温,重载,高速情况下,材料得属性不再局限于线弹性属性。此时我们恐怕需要了解其中得每一种材料,它就是超弹性得吗？就是哪一种超弹性得？它发生了塑性变形吗？该使用哪一种塑性模型？它就是粘性得吗？它就是脆性得吗？它得属性随着温度而改变吗？它发生了蠕变吗？就是否存在应力钢化问题？如此众多得零件,对于每一个零件,我们都需要考察其各种各样得力学属性,这真就是一个丰富多彩得问题。(4)有限元网格得划分。我们知道,通过WORKBENCH,我们只需要按一个按钮,就可以得到一个粗糙得网格模型。但就是如果从HYPERMESH得角度来瞧,ANSYS自动划分得网格,很多都就是不合理得,质量较差而不能使用。那么对于装配体中得每个零件,我们该如何划分网格？对于每一个零件,我们就是否要对之进行切割形成规则得几何体后,然后尽量使用六面体网格？如果我们这样做得话,那么单单划分网格这一项,就要消耗我们大量得时间。而且,当这种网格划分完以后,我们还需要反复加密网格,反复计算,直到结果得收敛。就如同减速器这样得一个装配体,稍微粗略得划分网格,都就是10万多个节点,如果我们网格划分得细密一些,很容易上百万个节点。这么大量得节点,一般得笔记本与台式机计算起来都很困难。这给我们得仿真工作带来了极大得困扰。这些问题都就是前处理中出现得。如何解决这些问题,恐怕要我们广大得CAE工程师与CAE研究人员共同努力,从各个侧面进行研究,得到一些个别得成果,然后在某些时候,再集成起来,得到具有普遍指导意义得方法与结论。ANSYSWORKBENCH提供得六种接触类型不少朋友提到了关于接触类型得问题,对于如何使用接触类型弄不清楚。为了帮助刚入门得朋友们了解这些接触类型,笔者首先翻译了ANSYS 关于接触类型得帮助,然后对之进行点评。翻译得部分帮助如下:ANSYS WORKBENCH提供了6种接触类型,这些接触类型大多只对面接触使适用。(1)bonded、使用绑定以后,在接触面或者接触边之间不存在切向得相对滑动或者法向得相对分离。这就是缺省得接触类型,适用于所有得接触区域(实体接触,面接触,线接触)。(2)no separation、这与绑定类似。在接触面或者接触线之间不允许发生法向得相对分离,但就是允许发生少量得切向无摩擦滑动。(3)frictionless:用于模拟无摩擦得单边接触。所谓单边接触,就就是说,一旦两个物体之间出现了分离,则法向力就为零。因此当外力发生改变时,接触面之间可能会分开,也可能会闭合。这种情况下假设摩擦系数为零,即当发生切向相对滑动时,没有摩擦力。(4)rough:与无摩擦接触类型相似。它模拟非常粗糙得接触,保证两个物体之间只就是发生静摩擦,而不会发生切向得滑移,从而不会产生滑动摩擦。它相当于在两个物体之间施加了无限大得摩擦系数。(5)frictional:有摩擦得接触。这就是最实际得情况,两个接触面之间既可以法向分离,也可以切向滑动。当切向外力大于最大静摩擦力后,发生切向滑动。一旦发生切向滑动后,会在接粗面之间出现滑动摩擦力,该滑动摩擦力要根据正压力与摩擦系数来计算。此时需要用户输入摩擦系数。(6)forced frictional sliding:该选项只对刚体动力学适用。它与frictional类型类似,只就是没有静摩擦阶段。此时,系统会在每个接触点上施加一个切向得阻力。该切向阻力正比于法向接触力。到底使用哪种接触类型,取决于您需要解决得问题。如果(1)需要模拟两个物体之间轻微得分离(2)要获得接接触面附近得应力,那么可以考虑下列三种接触类型:frictionless,rough与frictional、它们可以模拟间隙,并能更精确得建模真实得接触区域。不过使用这三种接触会导致更长得求解时间,也可能会导致收敛问题。如果出现了收敛问题,那么可以对接触区域使用更细得网格。笔者得点评如下:装配体得分析中,如何对两个物体之间得连接关系进行建模就是一个关键技术问题。对于连接关系,总体考虑如下:(1)如果两个相邻物体在分析中始终不会有相对运动,最好直接在DM中用多体部件来表达,这最省事。(2)如果两个相邻物体在分析中存在相对运动,而我们并不关注其连接点附近得应力情况,那么用运动副来表述更简单。(3)如果相邻两物体在分析中有相对运动,而且我们对这种相对运动得接触面及其附近点得应力情况感兴趣,那么使用接触。关于接触类型得分类问题。实际上,接触就就是依据两个物体之间就是否有切向与法向得相对分离来进行划分得。在两个相互接触得物体之间,也只能发生这两种运动。要么,在法线方向上可以分开;要么在切线方向上可以发生相对移动。如果(1)法线方向不可分开,切线方向也不可发生相对滑动,则使用boneded。(2)法线方向不可分开,切线方向可以发生轻微得无摩擦滑动,则使用no separation、(3) 法线方向可以分开,切线方向不可以发生相对滑动,则用rough、(4) 法线方向可以分开,切线方向可以发生相对滑动,且没有摩擦力。则就是frictionless。(5) 法线方向可以分开,切线方向可以发生相对滑动,存在摩擦力。则就是frictional。基于AnsysWorkbench得接触分析例子1前面一篇基于Ansys经典界面得接触分析例子做完以后,不少朋友希望了解该例子在Workbench中就是如何完成得。我做了一下,与大家共享,不一定正确。毕竟这种东西,教科书上也没有,我只就是按照自己得理解在做,有错误得地方,恳请指正。1.问题描述一个钢销插在一个钢块中得光滑销孔中。已知钢销得半径就是0、5 units, 长就是2、5 units,而钢块得宽就是4 Units, 长4 Units,高为1 Units,方块中得销孔半径为0、49 units,就是一个通孔。钢块与钢销得弹性模量均为36e6,泊松比为0、3、由于钢销得直径比销孔得直径要大,所以它们之间就是过盈配合。现在要对该问题进行两个载荷步得仿真。(1)要得到过盈配合得应力。(2)要求当把钢销从方块中拔出时,应力,接触压力及约束力。2.问题分析由于该问题关于两个坐标面对称,因此只需要取出四分之一进行分析即可。进行该分析,需要两个载荷步:第一个载荷步,过盈配合。求解没有附加位移约束得问题,钢销由于它得几何尺寸被销孔所约束,由于有过盈配合,因而产生了应力。第二个载荷步,拔出分析。往外拉动钢销1、7 units,对于耦合节点上使用位移条件。打开自动时间步长以保证求解收敛。在后处理中每10个载荷子步读一个结果。本篇只谈第一个载荷步得计算。3.生成几何体上述问题就是ANSYS自带得一个例子。对于几何体,它已经编制了生成几何体得命令流文件。所以,我们首先用经典界面打开该命令流文件,运行之以生成四分之一几何体;然后导出为一个IGS文件,再退出经典界面,接着再到WORKBENCH中,打开该IGS文件进行操作。(3、1)首先打开ANSYS APDL14、5、(3、2)然后读入已经做好得几何体。从【工具菜单】-【File】-【Read Input From】打开导入文件对话框找到ANSYS自带得文件Program FilesAnsys IncV145ANSYSdatamodelsblock、inp【OK】后四分之一几何模型被导入,结果如下图(3、3)导出几何模型从【工具菜单】-【File】-【Export】打开导出文件对话框,在该对话框中设置如下即把数据库中得几何体导出为一个block、igs文件。【OK】以后该文件被导出。(3、4)退出ANSYS APDL14、5、选择【OK】退出经典界面。4.打开Ansys WorkBench,并新建一个静力学分析系统。结果如下图导入几何体模型。在Geometry单元格中,选择Import Geometry -Browse,如下图找到上一步所生成得block、igs文件。则该静力学系统示意图更新如下。可见,几何单元格后面已经打勾,说明文件已经关联。5.浏览几何模型双击Geometry单元格,打开几何体。在弹出得长度单位对话框内,选择米(Meter)得单位。然后按下工具栏中得Generate按钮如下图则主窗口中模型如下图可见,长方形得变长就是2m,这与题目中给定得大小就是一致得。然后退出DesignModeler,则又重新回到WorkBench界面中。6.定义材料属性双击Engineering Data,则默认材料就是钢材。这里直接修改该钢材得属性即可。只有线弹性材料属性:弹性模量36E6与泊松比0、3然后在工具栏中选择“Return To Project”以返回到WorkBench界面中。7.创建接触在主窗口中分别选择目标面,接触面如下然后对该接触得细节面板设置如下其中,(1)说明接触类型就是带摩擦得接触,摩擦系数就是0、2,就是非对称接触(2)指明法向接触面得刚度因子就是0、1、8.划分网格双击Model单元格进入到Mechanical中。在mesh下面插入一个method,并设置该方法为Sweep method、在其细节视图中选择Geometry为两个物体。则ANSYS会对这两个物体按照扫描方式划分网格。在Mesh下面再插入一个尺寸控制,用于控制钢销得两个直角边为3等分。在Mesh下面再插入另外一个尺寸控制,用于控制钢销得1个圆弧边为4等分。按下Generate 后,则生成得有限元模型如下图。9.设置边界条件设置四个面为对称边界条件然后还要固定钢块得一个面此时模型树得结构如下图10.进行求解设置进行分析设置其中,(1)意味着只有一个载荷步,该载荷步也只有一个载荷子步,关闭了自动时间步长,该载荷步结束得时间就是100、(2)得意思就是打开大变形开关。11.求解在右键菜单中选择Solve进行计算。12.后处理查瞧总体得米塞斯应力如下图可见,最大得应力就是0、46Mpa左右,而在经典界面中得到得最大米塞斯应力就是0、29Mpa。这主要应该就是由于两边得网格划分不一致所导致得。查瞧接触处得状态(只考察接触面)下面就是接触处得渗透图可见,最大渗透量就是4、78mm,这与经典界面中得同样有区别。下图就是接触压力大致为0、26Mpa,同样比经典界面要大。可见,这里给出得各个应力都要比经典界面大,但就是都在一个量级上,一般来说,这应该就是网格划分不相同得结果。如果进一步细分网格,无论经典界面还就是Workbench均应该收敛到同一个值。装配体有限元分析1、在对装配体进行有限元分析时,我说得装配体指得就是大型机械整机得装配体,比如机床,模锻水压机之类得,其中比如底座等部位有螺纹连接,进行分析时,怎么处理？2、ansys软件中,用glue粘接与将两部分建模得时候直接就建成一个整体,这两者有什么区别？保留螺纹孔装配即可(去掉螺钉、螺纹),然后进行模态分析得时候,早螺纹孔处施加约束即可。确定分析什么,主要影响因数。分析模态,主要就是把整机得质量,与固定方式确定好就可以了。注意整机材料设定。1、螺钉连接得处理方式很多,有时候可以用MPC来处理2、glue与螺钉连接不一样,而这差别较大！glue类似于接触中得绑定。图元之间仍然相互独立。只就是在边界上予以粘结。使模型成为一个多体部件。模态分析中。结构得固有频率只与它得质量与刚度有关。对整机模态分析,直接用GLUE处理螺栓联接面就是很粗糙得建模方式,与实际相差比较大。见得比较多得处理方法就是用弹簧阻尼单元联接两个部件,瞧几篇相关得论文就清楚了1、装配体分析一般不考虑螺栓这样得细节吧？螺栓这样得东西通常就是可以手算得。我们用ansys通常就是因为一些东西太复杂,手算没法算。2、区别在于,直接建得话,交界得地方可能没有节点。而那个地方比较关键得话,您可能希望那里有节点。求助求助workbench装配体模态分析本人刚刚接触workbench,就就是冲着装配体分析去得,我先用pro/E画了两个齿轮箱外壳,然后用刚性装配成一个组件,导出igs,然后打开workbench,模态分析模块,材料默认得结构钢,我没有改动,然后导入igs,单位设置成mm,默认方式划分网格,然后求了15阶模态,结果出来了,过程中没有错误提示,但就是每阶频率数值太小,50HZ到120HZ,与我用ansys计算得相差很大,ansys算得就是100HZ到800HZ,请问这就是什么原因？请各位大神把可能得问题都给我指出来吧,谢谢了ansys模态分析 基本上就是不考虑非线性得模态分析 对网格质量要求也不高重点关注模型及边界条件得简化按这些思路去分析吧约束对分析结果也有很大滴影响,楼主瞧瞧约束关系整错没有。求助求助齿轮箱装配体ansys模态分析初始悬赏金币 5 个本人新手,想对一个完整得齿轮箱装配模型进行模态分析,齿轮箱模型就是用pro/E建立得,导入到ansys中进行分析,各个零件之间装配关系需要如何设定？希望各位踊跃发言啊1、从振动方程上可以瞧出,约束不足就是求不出来结果得,也就就是说会出现平动,即为0得模态,因此,一般都就是将其在各个方向上都约束死,保证不会出现欠约束情况。2、零部件之间得约束关系得确定,从有限元得角度瞧,一般都就是将重合面上得节点对应合并,至于合并到什么程度,一般很难确定,需要不断地做实验来修正约束数目。3、还有一种约束方式,如果两个部件之间有同轴度等要求,就需要将其中心点合并,这种方法很多书上都有,有些书上得约束基本不考虑工程问题,还有些干脆回避,只就是将方法讲一下,由我们自己去举一反三。装配体得模态分析并不复杂,原理与单个零件得模态分析就是一样得。只要注意以下几点:1整体得约束条件设置必须符合实际情况。与静力分析不同,即使没有约束,也就是可以进行模态分析得,只就是会出现最多 6 个刚体运动。2由于装配体就是由多个零件组成得,各个零件得约束就成了问题。一般情况,不应该对每个零件单独施加约束,而就是要通过零件之间得连接关系 (装配关系) 来为它们提供合适得约束。如果约束不当,则会出现某些零件单独得刚体运动,从而破坏了装配得整体性。3一般情况,零件之间得装配关系可以采用:节点耦合、约束方程、RBE3、接触等,多种方式来模拟,具体使用哪一种方式,要根据装配得具体情况来确定。谢谢您得解答 那么能否给我推荐一些关于装配体模态分析得资料？最好有实例分析得那种、youku上有先计算接触应力状态,在此基础上计算模态简化接触很复杂用些弹簧阻尼模拟,需要瞧一些资料其实整个轴承得模态计算似乎没有多大必要吧,个人觉得很难说做得结果对错,对于振动有何指导。ansys对装配体做模态分析时,怎样处理接触部分？就是先网格划分呢还就是先进行布尔运算？ 就是利用add还就是glue?采纳率:56%11级2013、07、09在划分网格之间进行布尔操作,因为对于装配体而言网格得划分跟模型连接有很大关系,在划分网格得时候会产生过度网格。同时对于两种布尔操作得方法我认为都不就是太合适,无论就是add还就是glue默认得都就是刚性接触,所以对于振动传递得时候不能完全模拟实际得工作状态,所以您最好创建一下接触对或者您使用workbench进行操作试一试,有可能会好一下。！求助！在ANSYS里装配体得模态分析！hasuiwvni2级分类:其她被浏览91次2014、07、02我这段时间要做一个装配体得模态分析,希望求出其固有频率。装配体得零件之间就是用螺栓连接得,现在有几个问题想请教各位大虾: 1、 怎样在ANSYS里面建立螺栓得模型？ 2、 怎样设置螺栓起其她零件接触面得力,如:摩擦力？ 3、 就是用哪个软件作装配体得模态分析比较好,ANSYS,还就是ANSYS Workbench？还就是其她得？ 4、 在做装配体得模态分析与在做零件得模态分析在步骤上有什么不同？ 谢谢！采纳率:58%2级2014、07、02装配体各个零件之间存在接触刚度与接触阻尼,若要得到较为精确得结果,通过实验得方法求得接触面之间得接触刚度与接触阻尼。
