淀粉废水处理技术.pptx

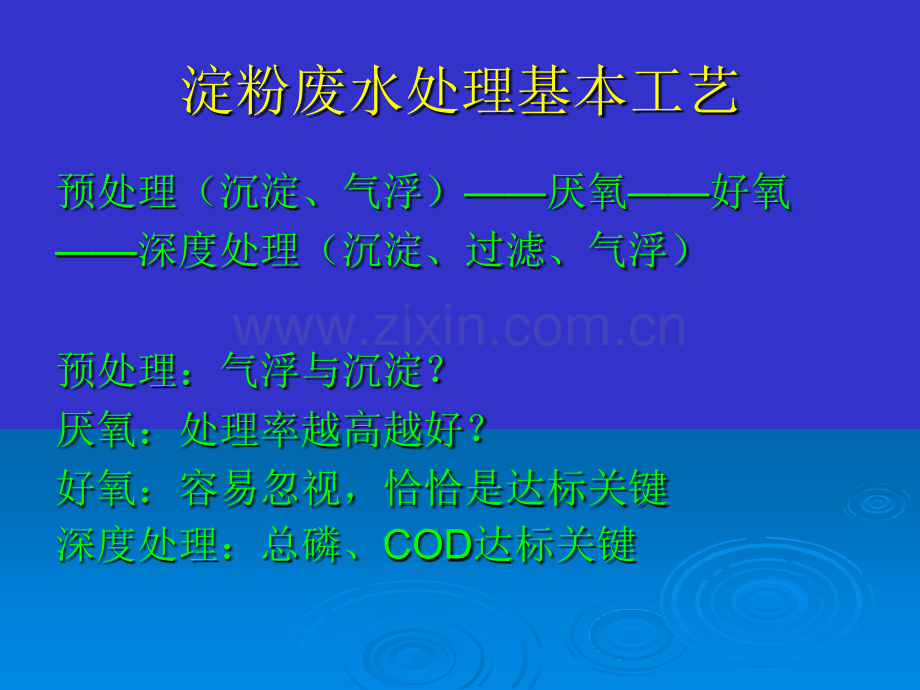

淀粉废水处理基本工艺预处理（沉淀、气浮）厌氧好氧深度处理（沉淀、过滤、气浮）预处理：气浮与沉淀？厌氧：处理率越高越好？好氧：容易忽视，恰恰是达标关键深度处理：总磷、COD达标关键一一 氮、磷的去除氮、磷的去除一、氮的去除一、氮的去除 废水中的氮以有机氮、氨氮、亚硝酸氮和硝酸氮四种形式存在。1.化学法除氮(1)吹脱法:废水中，NH3与NH4+以如下的平衡状态共存：这一平衡受pH的影响，pH为10.511.5时，因废水中的氮呈饱和状态而逸出，所以吹脱法常需加石灰。吹脱过程包括将废水的pH提高至10.511.5，然后曝气，这一过程在吹脱塔中进行。通过适当的控制，可完全去除水中的氨氮。为减少氯的投加量，常与生物硝化联用，先硝化再除微量的残留氨氮。(2)折点加氯法:含氨氮的水加氯时，有下列反应：(3)离子交换法:常用天然的离子交换剂，如沸石等。与合成树脂相比，天然离子交换剂价格便宜且可用石灰再生。2.生物法脱氮(1)生物脱氮机理 生物脱氮是在微生物的作用下，将有机氮和氨态氮转化为N2和NxO气体的过程。其中包括硝化和反硝化两个反应过程。同化作用去除的氮依运行条件和水质而定，如果微生物细胞中氮含量以12.5%计算，同化氮去除占原污水BOD的2%5%，氮去除率在8%20%。氨化反应：新鲜污水中，含氮化合物主要是以有机氮，如蛋白质、尿素、胺类化合物、硝基化合物以及氨基酸等形式存在的，此外也含有少数的氨态氮如NH3及NH4+等。微生物分解有机氮化合物产生氨的过程称为氨化作用，很多细菌、真菌和放线菌都能分解蛋白质及其含氮衍生物，其中分解能力强并释放出氨的微生物称为氨化微生物，在氨化微生物的作用下，有机氮化合物分解、转化为氨态氮，以氨基酸为例：硝化反应是在好氧条件下，将NH4+转化为NO2-和NO3-的过程。总反应式为：硝化细菌是化能自养菌，生长率低，对环境条件变化较为敏感。温度、溶解氧、污泥龄、pH、有机负荷等都会对它产生影响。硝化反应：硝化过程的影响因素：（a）好氧环境条件，并保持一定的碱度：硝化菌为了获得足够的能量用于生长，必须氧化大量的NH3和NO2-，氧是硝化反应的电子受体，反应器内溶解氧含量的高低，必将影响硝化反应的进程，在硝化反应的曝气池内，溶解氧含量不得低于1mg/L，多数学者建议溶解氧应保持在1.22.0mg/L。在硝化反应过程中，释放H+，使pH下降，硝化菌对pH的变化十分敏感，为保持适宜的pH，应当在污水中保持足够的碱度，以调节pH的变化，lg氨态氮（以N计）完全硝化，需碱度（以CaCO3计）7.14g。对硝化菌的适宜的pH为8.08.4。（b）混合液中有机物含量不应过高：硝化菌是自养菌，有机基质浓度并不是它的增殖限制因素，若BOD值过高，将使增殖速度较快的异养型细菌迅速增殖，从而使硝化菌不能成为优势种属。（c）硝化反应的适宜温度是2030，15以下时，硝化反应速度下降，5时完全停止。（d）硝化菌在反应器内的停留时间，即生物固体平均停留时间（污泥龄）SRTn，必须大于其最小的世代时间，否则将使硝化菌从系统中流失殆尽，一般认为硝化菌最小世代时间在适宜的温度条件下为3d。SRTn值与温度密切相关，温度低，SRTn取值应相应明显提高。（e）除有毒有害物质及重金属外，对硝化反应产生抑制作用的物质还有高浓度的NH4-N、高浓度的NOx-N、高浓度的有机基质、部分有机物以及络合阳离子等。反硝化反应是指在无氧的条件下，反硝化菌将硝酸盐氮(NO3-)和亚硝酸盐氮(NO2-)还原为氮气的过程。反硝化菌属异养兼性厌氧菌，在有氧存在时，它会以O2为电子进行呼吸；在无氧而有NO3-或NO2-存在时，则以NO3-或NO2-为电子受体，以有机碳为电子供体和营养源进行反硝化反应。总反应式为：反硝化反应：在反硝化菌代谢活动的同时，伴随着反硝化菌的生长繁殖，即菌体合成过程，反应如下：式中：C5H7O2N为反硝化微生物的化学组成。反硝化还原和微生物合成的总反应式为：从以上的过程可知，约96的NO3-N经异化过程还原，4经同化过程合成微生物。反硝化过程的影响因素：（a）碳源：能为反硝化菌所利用的碳源较多，从污水生物脱氮考虑，可有下列三类：一是原污水中所含碳源，对于城市污水，当原污水BOD5/TKN35时,即可认为碳源充足；二是外加碳源，多采用甲醇（CH3OH），因为甲醇被分解后的产物为CO2和H2O，不留任何难降解的中间产物；三是利用微生物组织进行内源反硝化。（b）pH：对反硝化反应，最适宜的pH是6.57.5。pH高于8或低于6，反硝化速率将大为下降。（c）溶解氧浓度：反硝化菌属异养兼性厌氧菌，在无分子氧同时存在硝酸根离子和亚硝酸根离子的条件下，它们能够利用这些离子中的氧进行呼吸，使硝酸盐还原。另一方面，反硝化菌体内的某些酶系统组分，只有在有氧条件下，才能够合成。这样，反硝化反应宜于在缺氧、好氧条件交替的条件下进行，溶解氧应控制在0.5 mg/L以下。（d）温度：反硝化反应的最适宜温度是2040，低于15反硝化反应速率最低。为了保持一定的反硝化速率，在冬季低温季节，可采用如下措施：提高生物固体平均停留时间；降低负荷率；提高污水的水力停留时间。在反硝化反应中，最大的问题就是污水中可用于反硝化的有机碳的多少及其可生化程度。碳源原水中含有的有机碳外加碳源，多用甲醇内源呼吸碳源细菌体内的原生物质及其贮存的有机物(2)生物脱氮工艺（a）三段生物脱氮工艺：将有机物氧化、硝化以及反硝化段独立开来，每一部分都有其自己的沉淀池和各自独立的污泥回流系统。（b）Bardenpho生物脱氮工艺：设立两个缺氧段，第一段利用原水中的有机物为碳源和第一好氧池中回流的含有硝态氮的混合液进行反硝化反应。为进一步提高脱氮效率，废水进入第二段反硝化反应器，利用内源呼吸碳源进行反硝化。曝气池用于吹脱废水中的氮气，提高污泥的沉降性能，防止在二沉池发生污泥上浮现象。（c）缺氧好氧生物脱氮工艺：该工艺将反硝化段设置在系统的前面，又称前置式反硝化生物脱氮系统。反硝化反应以水中的有机物为碳源，曝气池中含有大量的硝酸盐的回流混合液，在缺氧池中进行反硝化脱氮。缺氧-好氧生物脱氮工艺 磷也是有机物中的一种主要元素，是仅次于氮的微生物生长的重要元素。磷主要来自：人体排泄物以及合成洗涤剂、牲畜饲养场及含磷工业废水。危害：促进藻类等浮游生物的繁殖，破坏水体耗氧和复氧平衡；使水质迅速恶化，危害水产资源。含磷化合物有机磷有机磷包括磷酸甘油酸、磷肌酸等无机磷磷酸盐：正磷酸盐(PO43-)、磷酸氢盐(HPO42-)、磷酸二氢盐H2PO4-、偏磷酸盐(PO3-)聚合磷酸盐：焦磷酸盐(P2O74)、三磷酸盐(P3O105-)、三磷酸氢盐(HP3O92-)二、污水中磷的去除二、污水中磷的去除水质与排放要求 常规活性污泥法的微生物同化和吸附；如何去除以达到排放标准？生物强化除磷；投加化学药剂除磷。城镇污水排放标准城镇污水排放标准 GB25461-2010 GB25461-2010 GB18918-2002GB18918-2002（直接排放）（直接排放）2005.12.312005.12.31前前2006.1.12006.1.1后后一级一级A A一级一级B B一级一级A A一级一级B B表表1 1表表2 2表表3 31 11.51.50.50.51 13 31 10.50.5原水浓度：38mg/L80120mg/L常规活性污泥法的微生物同化和吸附 普通活性污泥法剩余污泥中磷含量约占微生物干重的1.5%2.0%，通过同化作用可去除磷12%20%。生物强化除磷工艺可以使得系统排除的剩余污泥中磷含量占到干重5%6%。生物强化除磷工艺 如果还不能满足排放标准，就必须借助化学法除磷。生物强化除磷工艺 利用好氧微生物中聚磷菌在好氧条件下对污水中溶解性磷酸盐过量吸收作用，然后沉淀分离而除磷。污水中的有机物在厌氧发酵产酸菌的作用下转化为乙酸苷；而活性污泥中的聚磷菌在厌氧的不利状态下，将体内积聚的聚磷分解，分解产生的能量一部分供聚磷菌生存，另一部分能量供聚磷菌主动吸收乙酸苷转化为PHB(聚-羟基丁酸)的形态储藏于体内。聚磷分解形成的无机磷释放回污水中，这就是厌氧释磷。厌氧环境中：进入好氧状态后，聚磷菌将储存于体内的PHB进行好氧分解并释出大量能量供聚磷菌增殖等生理活动，部分供其主动吸收污水中的磷酸盐，以聚磷的形式积聚于体内，这就是好氧吸磷。剩余污泥中包含过量吸收磷的聚磷菌，也就是从污水中去除的含磷物质。普通活性污泥法通过同化作用除磷率可以达到12%20%。而具生物除磷功能的处理系统排放的剩余污泥中含磷量可以占到干重5%6%，去除率基本可满足排放要求。好氧环境中：生物除磷机理 （1）厌氧环境条件：（a）氧化还原电位：Barnard、Shapiro等人研究发现，在批式试验中，反硝化完成后，ORP突然下降，随后开始放磷，放磷时ORP一般小于100mV；（b）溶解氧浓度：厌氧区如存在溶解氧，兼性厌氧菌就不会启动其发酵代谢，不会产生脂肪酸，也不会诱导放磷，好氧呼吸会消耗易降解有机质；（c）NOx-浓度：产酸菌利用NOx-作为电子受体，抑制厌氧发酵过程，反硝化时消耗易生物降解有机质。生物除磷影响因素：（2）有机物浓度及可利用性：碳源的性质对吸放磷及其速率影响极大，传统水质指标很难反映有机物组成和性质，ASM模型对其进一步划分为：（a）1987年发展的ASM1:CODtot=SS+SI+XS+XI （b）1995年发展的ASM2:溶解性与颗粒性：SA+SF+SI+XSXI S表示溶解性组分，X表示颗粒性组分；下标S溶解性，I惰性，A发酵产物，F可发酵的易生物降解的。生物除磷影响因素：（3）污泥龄：污泥龄影响着污泥排放量及污泥含磷量，污泥龄越长，污泥含磷量越低，去除单位质量的磷须同时耗用更多的BOD。Rensink和Ermel研究了污泥龄对除磷的影响，结果表明：SRT=30d时，除磷效果40%；SRT=17d时，除磷效果50%；SRT=5d天时，除磷效果87%。同时脱氮除磷系统应处理好泥龄的矛盾。生物除磷影响因素：（4）pH：与常规生物处理相同，生物除磷系统合适的pH为中性和微碱性，不合适时应调节。生物除磷影响因素：（5）温度：在适宜温度范围内，温度越高释磷速度越快；温度低时应适当延长厌氧区的停留时间或投加外源VFA。（6）其他：影响系统除磷效果的还有污泥沉降性能和剩余污泥处置方法等。(1)A/O法是由厌氧池和好氧池组成的同时去除污水中有机污染物及磷的处理系统。厌氧-好氧除磷工艺流程三、三、生物除磷及生物脱氮除磷工艺生物除磷及生物脱氮除磷工艺1.A/O生物除磷工艺(2)Phostrip去除磷工艺流程：三、生物除磷及生物脱氮除磷工艺三、生物除磷及生物脱氮除磷工艺2.A2/O工艺A2/O工艺基本流程进水进水沉淀池沉淀池厌氧池厌氧池缺氧池缺氧池好氧池好氧池剩余污泥剩余污泥出水出水内回流内回流污泥回流污泥回流进进气气管管3.改进的Bardenpho工艺4.UCT工艺5.SBR工艺 SBR工艺是将除磷脱氮的各种反应，通过时间顺序上的控制，在同一反应器中完成。MSBR工艺传统A2O工艺MSBR脱氮除磷工艺MSBRMSBR池平面图池平面图MSBRMSBR单元工作状态单元工作状态6.三沟式氧化沟7.UNITANK工艺8.YAAO工艺四、主要的脱氮除磷活性污泥法功能表及影响因素四、主要的脱氮除磷活性污泥法功能表及影响因素1.脱氮除磷工艺及功能表2.脱氮除磷活性污泥法的影响因素 环境因素，如温度、pH、溶解氧。工艺因素，如泥龄、各反应区的水力停留时间。污水成分，如BOD5与N、P的比值。进水磷浓度为10mg/L时，SRT和BODL的去除率对出水磷浓度的影响：BODL的去除量的去除量/（mgL-1）泥龄泥龄/d361530出水出水PO43-P浓度浓度/（mgL-1）1009.09.19.49.53007.07.48.18.55005.05.76.87.5100001.43.65.1二二 污水的深度处理污水的深度处理一、一、活性碳吸附活性碳吸附 主要去除传统活性污泥法出流中的难降解化合物，残留的无机化合物，如氮、硫化物和重金属。二、投加粉末活性炭的活性污泥工艺二、投加粉末活性炭的活性污泥工艺 该工艺是将活性炭直接加入曝气池中，使生物氧化与物理吸附同时进行。投加粉末活性炭的活性污泥工艺流程图三、三、化学氧化法化学氧化法 在废水的深度处理中，应用化学氧化法可去除氨氮，降低残留有机物的浓度及减少水中细菌和病毒的数量。3.08.03.08.01.03.01.03.0范围范围6.06.0降低降低CODCOD浓度浓度臭氧臭氧2.02.0降低降低BODBOD5 5浓度浓度氯氯典型值典型值剂量剂量/（kgkg kgkg-1-1）作用作用化学药剂化学药剂氧化二级出水有机化合物所需的化学药剂量总结1 1、过度厌氧将导致反硝化碳源不足，总氮无法达标、过度厌氧将导致反硝化碳源不足，总氮无法达标且碱耗大幅提升，厌氧出水且碱耗大幅提升，厌氧出水CODCOD应维持应维持120012001800mg/L1800mg/L。2 2、氧化沟、氧化沟、A/OA/O、A/A/OA/A/O、SBRSBR、CASSCASS等工艺无等工艺无法实现总氮达标排放。法实现总氮达标排放。3 3、好氧生化处理推荐多级、好氧生化处理推荐多级BardenphoBardenpho，水力停留时，水力停留时间不宜低于间不宜低于7272小时。如受场地限制，推荐使用气小时。如受场地限制，推荐使用气浮工艺提高污泥浓度。现有浮工艺提高污泥浓度。现有MBRMBR生物膜易破损，生物膜易破损，且日常运行费用过高。且日常运行费用过高。4 4、预处理工艺推荐：预沉、预处理工艺推荐：预沉调节池调节池加药气浮。加药气浮。5 5、深度处理：单纯的生物处理总磷难以达标。应设、深度处理：单纯的生物处理总磷难以达标。应设置反应池，加药处理磷酸根。置反应池，加药处理磷酸根。谢谢！
