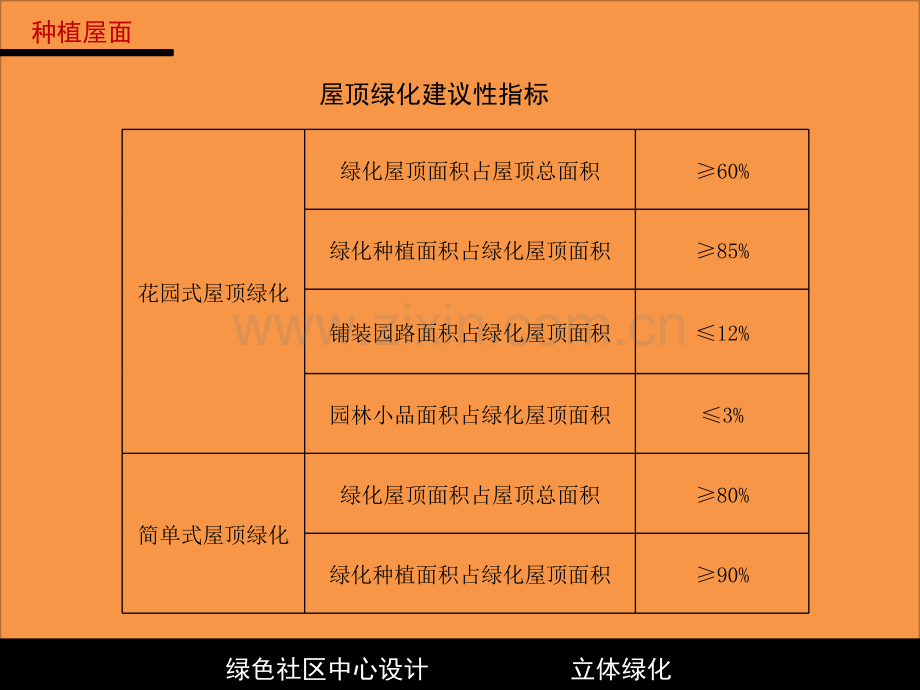

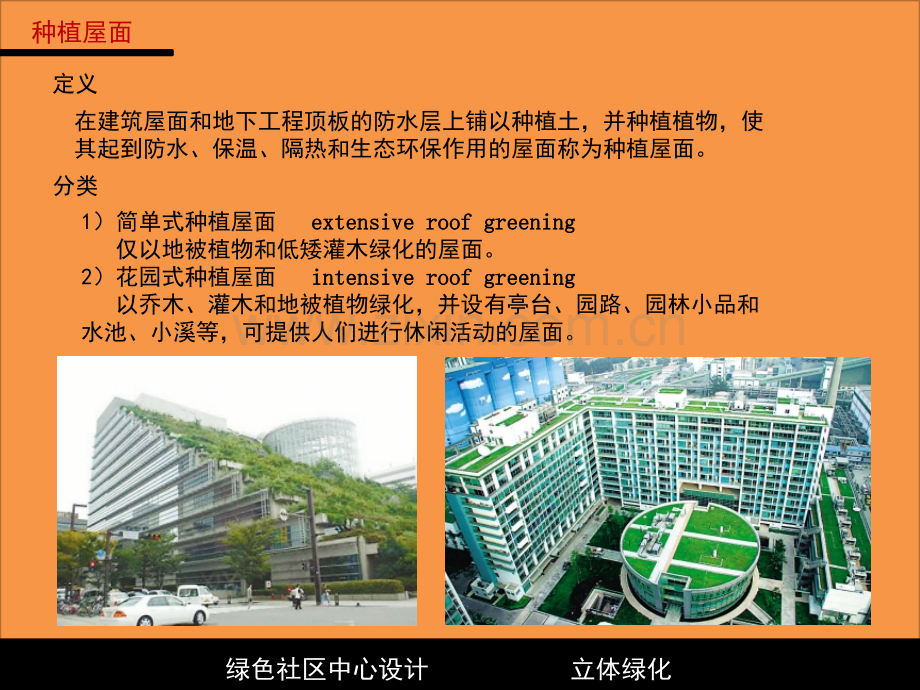

绿色社区中心设计 立体绿化种植屋面在建筑屋面和地下工程顶板的防水层上铺以种植土，并种植植物，使其起到防水、保温、隔热和生态环保作用的屋面称为种植屋面。1）简单式种植屋面 extensive roof greeningextensive roof greening 仅以地被植物和低矮灌木绿化的屋面。2）花园式种植屋面 intensive roof greeningintensive roof greening 以乔木、灌木和地被植物绿化，并设有亭台、园路、园林小品和 水池、小溪等，可提供人们进行休闲活动的屋面。分类定义 绿色社区中心设计 立体绿化种植屋面花园式屋顶绿化绿化屋顶面积占屋顶总面积60%绿化种植面积占绿化屋顶面积85%铺装园路面积占绿化屋顶面积12%园林小品面积占绿化屋顶面积3%简单式屋顶绿化绿化屋顶面积占屋顶总面积80%绿化种植面积占绿化屋顶面积90%屋顶绿化建议性指标 绿色社区中心设计 立体绿化种植屋面全国政协绿化委员会将办公楼屋顶看作是城市可持续发展的再生资源.屋顶绿化共15000平方米，设计精美、施工科学、养护管理精致、植物生长茂盛，是一个屋顶绿化工程经典范例。按附近金融街地价计算，与在地面建造花园相比，节省了6.9亿元人民币的土地成本，是城市中心区最廉价的绿化方式.藤本月季、狼尾草、芦苇、八宝景天等植物依次分布在木地板园路两侧，组成花境。园路两侧的庭院灯及木座椅将景观功能与使用功能结合在一起。原先种植的冷季型草坪被换成了垂盆草，使养护管理难度大大降低，景观效果得以增强，五六月还有黄色的小花。绿色社区中心设计 立体绿化种植屋面意义:屋顶绿化作为城市增绿的重要载体，对于缓解城市热岛效应，大幅度提高城市空中景观，具有重要意义。如果仅仅开发其中50的屋顶做屋顶绿化，不仅可以消除二次扬尘源，还可以增加绿化覆盖面积，滞粉尘，大大降低大气中的粉尘含量。作用：在建筑密集的市区，太阳辐射强，建筑裸露屋面的升温速率为6.0；降温速率为4.6，绿地的升温速率为1.9；降温速率为2.2，绿化屋顶可以通过土壤水分和植物生长降低约为80的自然辐射，同时保持建筑屋面温度差值相对稳定。据实验表明，在北京酷夏时节(78月)，当气温约30C时，裸露屋顶地面温度可达55C，而绿化屋顶地表温度仅为22C，可明显缓解城市中心区局部热岛效应。1.高度水分保持 5.延长屋顶使用寿命2.空间的利用 6.降噪3.动植物栖息的场所 7.作为附加的隔热层4.降低灰尘与烟雾 8.避免避免热岛效应9.改善气候环境 绿色社区中心设计 立体绿化种植屋面简式屋顶绿化:低层屋顶的绿化，以低成本、低维护、植物种植的基础绿化为原则。种植耐干旱、绿色期长的地被植物为主，注重俯视效果，因其注重整体视觉效果，内部可根据现状不设或少设园路，只留出管理用通道。技术要点：在建筑屋顶的承重墙位置，设置固定或非固定种植池，或摆放盆栽观赏植物或种植悬垂植物，兼顾墙体立面绿化。构造层：包括屋面防水层、保温层、保护层、隔根层、排水层、过滤层、种植基质层，其设计厚度应在25-40cm之间。建筑荷载：必须在lOOkgm2以上。屋面排水坡度：应小于10，否则构造层将存在被冲蚀的危险。绿色社区中心设计 立体绿化种植屋面植物生长要求的种植基质厚度。简单式屋顶绿化施工技术 绿色社区中心设计 立体绿化种植屋面花园式屋顶绿化用于荷载较大的新建建筑屋顶，并以提高人在屋顶活动的参与性和舒适度为原则。以植物造景为主，选择耐整形修剪的乔、灌、草植物，充分展示多种植物配置形式。为减轻建筑荷载压力，保证建筑整体结构的安全，花架、水池、景石等重量较大的园林小品必须通过荷重计算，设置在建筑承重墙、柱技术要点：屋顶绿化构造层：包括屋面防水层、保温层、保护层、隔根层、排水层、过滤层、种植基质层，其设计厚度应在25-100cm之间。建筑荷载：必须在250kgm2以上。花园式屋顶绿化应在建筑设计时统筹考虑，以满足绿化对屋顶承重能力的要求，达到建筑与绿化的完美统一。屋面排水坡度：2-10种植设计以自然群落复层结构配置为主，乔灌木和草坪的种植比例以7：3为宜，绿地面积应占屋顶可绿化面积的60以上。绿色社区中心设计 立体绿化种植屋面植物生长要求的种植基质厚度花园式屋顶绿化施工流程 绿色社区中心设计 立体绿化种植屋面屋顶绿化种植区构造层剖面示意图 绿色社区中心设计 立体绿化种植屋面屋顶绿化植物种植微地形处理方法示意图 绿色社区中心设计 立体绿化种植屋面屋顶绿化植物种植池处理方法示意图 绿色社区中心设计 立体绿化种植屋面屋顶绿化排（蓄）水板铺设方法示意图 绿色社区中心设计 立体绿化种植屋面植物地上支撑法示意图 绿色社区中心设计 立体绿化种植屋面植物地下固定法示意图 绿色社区中心设计 立体绿化种植屋面佛甲草一类耐旱节水适宜房顶生长的植物。佛甲草景天科景天属草坪绿化仅厚2-3厘米，可以在隔热板上直接铺植，也可以取代隔热层直接铺植。并且这种草极耐干旱、抗低温，“即使基质干得能点着火或全部被冻住，佛甲草也不会死”。绿化后用户不需浇水，不需施肥，不影响屋顶的结构及排水功能，其绿色期长达300天左右。此外，随着条件的不同，包括欧洲绣球、花石榴、迎春、丁香、紫玉兰、钻石海棠、龙爪槐、龙爪枣、油松、白皮松、紫叶矮樱在内的近百种花木都将在屋顶上“安家”。蓄排水材料 绿色社区中心设计 立体绿化种植屋面.新加坡绿色屋顶的艺术教学楼新加坡的南洋理工大学艺术设计媒体学院的5层教学大楼，采用大量的玻璃幕墙装饰为室内提供充足的自然光照明，草地屋顶为学生们提供了很好的会议场地。此外，绿色屋顶采用了绝缘材料，绝热降温的同时还可以收集雨水灌溉周围的植物。绿色社区中心设计 立体绿化垂直绿化由于城市土地有限，为此就要充分利用空间，栽植各种植物或高攀藤本植物。绿化墙体一般外表面覆盖爬墙植物和攀藤植物，这些落叶植物保证冬季日照和夏季保温。适合垂直绿化的常见藤本植物有爬山虎、常春藤、凌霄、金银花、扶芳藤等数十种。其中墙体绿化广泛使用爬山虎。绿色社区中心设计 立体绿化垂直绿化墙体绿化与建筑节能实测结果表明：在室外气温38时，无绿化建筑物的外表面（深灰色外墙涂料）温度最高可达50，而有建筑物绿化外墙面温度为27，尤其是朝西的墙面，绿化覆盖后降温的效果更为显著。垂直绿化的意义：新加坡艺术学校 一所视觉表演艺术学校，位于行政区中心。两边是20世纪的古建筑，背后是高层商业办公楼。绿色社区中心设计 立体绿化垂直绿化据测定，有植物遮荫的地方，光照强度仅有阳光直射地方的几十分之一至百分之一，浓密的枝叶象一层厚厚的绒毯，可降低太阳的辐射强度，同时也降低温度，凡是有植物覆盖的墙面温度通常可降低27度；同时，墙面覆盖后空气相对湿度可以提高1020%，在炎热夏季这大大有利于人们消除疲劳。有建筑物墙面绿化的建筑室内空气温度较无绿化建筑物室内温度约35，降温效果明显。绿色社区中心设计 立体绿化垂直绿化主要栽植形式骨架+花盆 绿色社区中心设计 立体绿化垂直绿化主要栽植形式模块化墙体绿化 绿色社区中心设计 立体绿化垂直绿化栽植形式铺贴式墙体绿化 绿色社区中心设计 立体绿化垂直绿化栽植形式攀援绿化应用爬山虎、地锦、络石、薜荔、凌宵等具有吸盘或气根的藤本植物，沿墙面、石壁、篱笆攀爬。这些植物不需要任何支架和牵引材料，栽培管理简单，其绿化高度可达五、六层楼房以上。应用葡萄、紫藤、金银花等具有缠绕性能和蔓性月季、木香等长蔓性藤本，在略加牵引扶持下，攀爬在园林花架、简易棚架及与墙面保持一定距离的垂直支架上，点缀装饰小游园和庭院等。用茑萝、牵牛、丝瓜、扁豆、观赏瓜、葫芦等草本的蔓生植物，在铁丝、绳索、枝条的牵引下，绿化墙面或攀援简易棚架等。这种方式不仅简单易行，而且藤本植物生长迅速，容易见效，并可根据喜好每年更换绿化材料。绿色社区中心设计 立体绿化垂直绿化栽植形式最简单的垂直花园甚至不需要土壤，水培就可以了。提供水和养分，你可以让常春藤植物或铁线莲爬在上墙。一般来说，垂直花园由三部分组成。金属框架PVC底架营养毡一天4-5次的自动灌溉，最好配成一些低浓度的营养液。垂直花园花园转变成一件可呼吸的艺术品，出现在您的后院，阳台或天井，给这些地方带来活力，注入新的生活元素。绿色社区中心设计 立体绿化垂直绿化栽植形式挂在墙上的瓦口袋,可以实现模数化；放在平地或草地的方口袋，同样可以实现模数化；以及像岛屿的独立式口袋。真的是很简单的方式，但是又很漂亮的结果。下面是瓦口袋，垂直绿化用的，模数化生产了。绿色社区中心设计 立体绿化垂直绿化栽植形式方口袋独立式口袋方口袋，放在地上的，模数化产品岛状的独立式口袋 绿色社区中心设计 立体绿化垂直绿化栽植形式管道水培做这种造型的水培，需要泵不断的循环水，似乎放在室外或半室外，不需要那么安静的地方更好。这款产品的植物都是可食用的。绿叶类的有奶油生菜，芝麻菜，紫甘蓝等，香料类的有泰国罗勒，甜罗勒，香菜，薄荷，韭菜（老外认为韭菜是香料）等，蔬菜类的有西红柿，草莓，黄瓜，花椰菜。绿色社区中心设计 立体绿化垂直绿化栽植形式稀疏 盆栽简单，易行作出的效果也相当不错 绿色社区中心设计 立体绿化垂直绿化独特的垂直盆景花园大面积的白色墙面上挂满了各种颜色的盆栽花卉，这里绝对值得一看，而且技术成本很低只需要钉子和挂钩。绿色社区中心设计 立体绿化垂直绿化其他绿化方式挑台绿化柱廊绿化立交绿化围栏，棚架绿化厅堂绿化 绿色社区中心设计 立体绿化湿地生态系统“湿地”一词源自英文wetland，是包括天然或人工、长久或暂时的沼泽地、泥炭地或水域地带，包括或静止或流动、或为淡水、半咸水或咸水水体的水域，一般指低潮时水深不超过6米的水域。摘自1971年湿地公约 绿色社区中心设计 立体绿化湿地生态系统三种湿地的示意图三种湿地的示意图 绿色社区中心设计 立体绿化湿地生态系统潜流人工湿地设计示意图潜流人工湿地设计示意图(一一)绿色社区中心设计 立体绿化湿地生态系统潜流人工湿地设计示意图潜流人工湿地设计示意图(二二)绿色社区中心设计 立体绿化湿地生态系统人工湿地工作原理人工湿地能够利用基质-微生物-植物这个复合生态系统的物理、化学和生物的三重协调作用，通过过滤、吸附、沉淀、离子交换、植物吸收和微生物分解来实现对污水的高效净化，同时，通过营养物质和水分的生物地球化学循环，促进绿色植物、微生物生长，实现良好的生态效果 绿色社区中心设计 立体绿化湿地生态系统人工湿地生态体系的五个组成要素各种透水性的基质，如土壤、砾石等适合在饱和水和厌氧基质中生长的湿地植物，如美人蕉、菖蒲等在基质表面上或者表面下流动的水体好氧或者厌氧微生物群水体动物 绿色社区中心设计 立体绿化湿地生态系统实施人工湿地的优势 1集“生态水景”和“中水处理”功能于一体。在处理污水的同时，又可种草养鱼，用鲜花绿叶美化环境，把清水活鱼还给自然，形成良性、协调的生态园 绿色社区中心设计 立体绿化湿地生态系统实施人工湿地的优势 2人工湿地具有良好的蓄水功能，可以有效的节约水资源 绿色社区中心设计 立体绿化湿地生态系统污水（含雨水）处理效果好、出水水质稳定、水中各杂质去除能力强 人工湿地法进、出水指标：资料来源：人工湿地污水处理数据（中国环境生态网）去污能力 绿色社区中心设计 立体绿化湿地生态系统 绿色社区中心设计 立体绿化湿地生态系统澄江县马料河人工湿地污水处理工程
