第18讲防火排烟系统设计方案.pptx

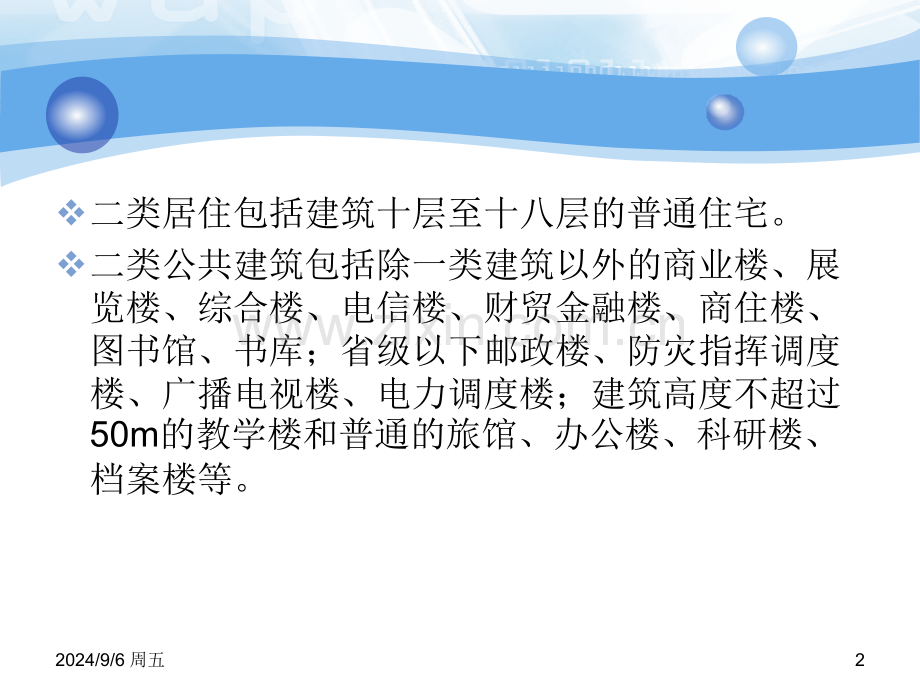

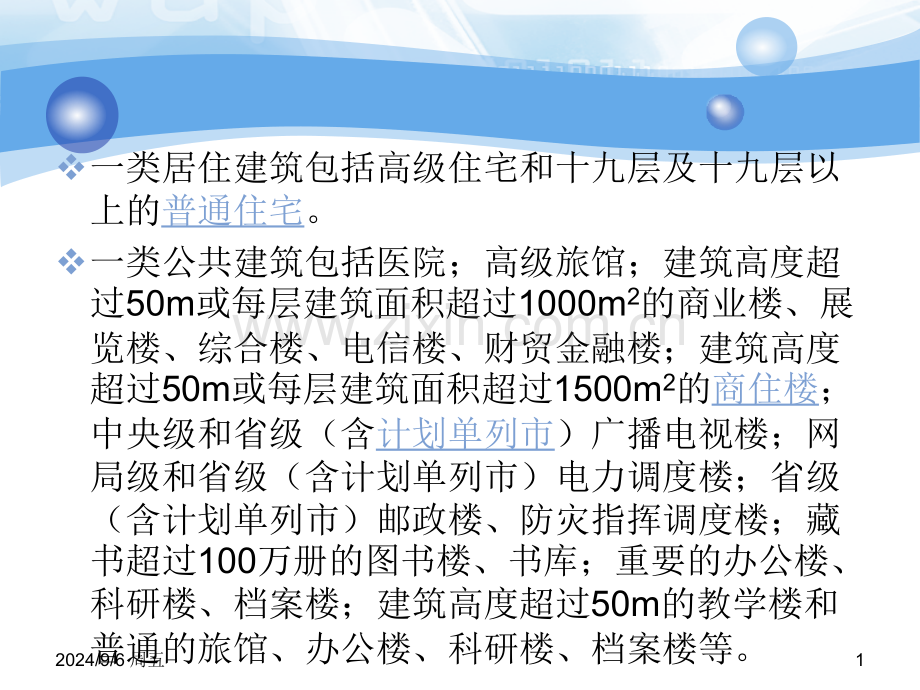

v一类居住建筑包括高级住宅和十九层及十九层以上的普通住宅。v一类公共建筑包括医院；高级旅馆；建筑高度超过50m或每层建筑面积超过1000m2的商业楼、展览楼、综合楼、电信楼、财贸金融楼；建筑高度超过50m或每层建筑面积超过1500m2的商住楼；中央级和省级（含计划单列市）广播电视楼；网局级和省级（含计划单列市）电力调度楼；省级（含计划单列市）邮政楼、防灾指挥调度楼；藏书超过100万册的图书楼、书库；重要的办公楼、科研楼、档案楼；建筑高度超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。2024/9/6 周五1v二类居住包括建筑十层至十八层的普通住宅。v二类公共建筑包括除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库；省级以下邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼；建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。2024/9/6 周五22024/9/6 周五3第一节第一节 概论概论第二节第二节 自然排烟自然排烟第三节第三节 机械加压送风机械加压送风第四节第四节 机械排烟机械排烟第五节第五节 通风与空调系统的防火通风与空调系统的防火第六节第六节 地下汽车库防排烟设计地下汽车库防排烟设计2024/9/6 周五4第一节第一节第一节第一节 概论概论概论概论一、火灾的危害一、火灾的危害二、防排烟设计的基础知识二、防排烟设计的基础知识三、建筑防排烟设置范围三、建筑防排烟设置范围四、建筑防排烟设计常用规范四、建筑防排烟设计常用规范五、防火排烟设计的任务五、防火排烟设计的任务2024/9/6 周五5一、火灾的危害一、火灾的危害（一）火灾及其危害（一）火灾及其危害火灾是指在时间和空间上失去控制的燃烧所造成的灾害火灾是指在时间和空间上失去控制的燃烧所造成的灾害火灾种类很多，如森林火灾、石油化工火灾、火灾种类很多，如森林火灾、石油化工火灾、建筑火灾建筑火灾等等建筑火灾给人类的生命财产安全造成极大危害和威胁建筑火灾给人类的生命财产安全造成极大危害和威胁其危害主要来自三个方面：其危害主要来自三个方面：火灾产生的火灾产生的热量热量和和高温高温 燃烧产物包括毒气、烟尘，易使人窒息死亡燃烧产物包括毒气、烟尘，易使人窒息死亡 火灾发生后，人们产生恐惧、惊吓而采取不理智行动火灾发生后，人们产生恐惧、惊吓而采取不理智行动建筑火灾中的人员伤亡，有建筑火灾中的人员伤亡，有80%死于毒气。死于毒气。建筑火灾建筑火灾2024/9/6 周五6（二）火灾燃烧产物及其危害性（二）火灾燃烧产物及其危害性火灾燃烧产物主要由气体、液体颗粒和固体颗粒组成，通火灾燃烧产物主要由气体、液体颗粒和固体颗粒组成，通常称为烟气。常称为烟气。燃烧生成的气体：燃烧生成的气体：COCO、COCO2 2、氢化氰、氢化氰、HClHCl、SOSO2 2、丙烯醛等。、丙烯醛等。现代建筑中装修材料和化工材料使用较多，燃烧生成的气现代建筑中装修材料和化工材料使用较多，燃烧生成的气体种类和毒性更大。体种类和毒性更大。烟气的危害：烟气的危害：毒性毒性降低了能见度降低了能见度室内人员呼吸和疏散困难室内人员呼吸和疏散困难妨碍消防人员有效地实施扑救妨碍消防人员有效地实施扑救2024/9/6 周五7二、防排烟设计的基础知识二、防排烟设计的基础知识（一）烟气的流动规律（一）烟气的流动规律为什么要了解烟气流动规律？为什么要了解烟气流动规律？有助于正确设计防排烟系统有助于正确设计防排烟系统采取相应措施降低烟气的危害采取相应措施降低烟气的危害在不同燃烧阶段烟气流动状态是不同的：在不同燃烧阶段烟气流动状态是不同的：火灾初期，烟气比重小，在热压作用下向上升腾，遇到火灾初期，烟气比重小，在热压作用下向上升腾，遇到天棚转化为水平方向流动，此时呈层流状态流动天棚转化为水平方向流动，此时呈层流状态流动当遇到梁或挡烟垂壁时烟气折回在空间上部聚集，当烟当遇到梁或挡烟垂壁时烟气折回在空间上部聚集，当烟气厚度超过梁或挡烟垂壁竖向尺寸时，继而越过梁或挡气厚度超过梁或挡烟垂壁竖向尺寸时，继而越过梁或挡烟垂壁继续扩散，这一阶段烟气流动速度约为烟垂壁继续扩散，这一阶段烟气流动速度约为0.3m/s轰燃前，烟气扩散速度约轰燃前，烟气扩散速度约0.50.8m/s轰燃时，烟气被喷出的速度每秒可高达数十米轰燃时，烟气被喷出的速度每秒可高达数十米2024/9/6 周五82024/9/6 周五9v烟气流动状态：在竖直方向与水平方向也不同的烟气流动状态：在竖直方向与水平方向也不同的在竖直方向的扩散速度在竖直方向的扩散速度火灾初期，烟气上升速度达到火灾初期，烟气上升速度达到12m/s在热压作用下烟气迅速上升，最盛时达到在热压作用下烟气迅速上升，最盛时达到35m/s轰燃时达到轰燃时达到9m/sv总结，烟气流动规律：总结，烟气流动规律：流动方向总是由压力高处流向压力低处流动方向总是由压力高处流向压力低处烟气流动速度在燃烧的不同阶段是不同的烟气流动速度在燃烧的不同阶段是不同的而且烟气流动速度在竖直方向较水平方向上大得多而且烟气流动速度在竖直方向较水平方向上大得多2024/9/6 周五10（二）建筑火灾烟气流动的影响因素（二）建筑火灾烟气流动的影响因素温度引起的烟气膨胀温度引起的烟气膨胀烟囱效应烟囱效应室外风力的影响室外风力的影响通风空调系统的影响通风空调系统的影响其他因素其他因素（三）烟气控制原则（三）烟气控制原则1人员疏散路线人员疏散路线v人员疏散路线（一般分为四个阶段）：人员疏散路线（一般分为四个阶段）：第一阶段第一阶段为室内任一点到房间门口的路程为室内任一点到房间门口的路程第二阶段第二阶段为房间门口到进入楼梯间的路程，即走廊内的为房间门口到进入楼梯间的路程，即走廊内的疏散疏散l 第三阶段第三阶段为进入防烟为进入防烟 楼梯间前室、消防电楼梯间前室、消防电 梯间前室或合用前室梯间前室或合用前室l 第四阶段第四阶段为进入防烟为进入防烟 楼梯间或避难层楼梯间或避难层沿疏散路线方向，各阶段的安全性依次提高沿疏散路线方向，各阶段的安全性依次提高2024/9/6 周五122烟气控制原则烟气控制原则控制烟气的目的：使烟气不向疏散通道、安全区和非控制烟气的目的：使烟气不向疏散通道、安全区和非着火区流动，也就是着火区流动，也就是控制烟气流动方向与人员疏散方控制烟气流动方向与人员疏散方向相反向相反2024/9/6 周五13v烟气控制须遵循以下原则：烟气控制须遵循以下原则：控制烟气扩散范围控制烟气扩散范围通过划分防火分区和防烟分区防止火势蔓延和烟气扩散通过划分防火分区和防烟分区防止火势蔓延和烟气扩散加压送风防烟加压送风防烟通过将一定量空气送入房间或通道内，使室内保持一定通过将一定量空气送入房间或通道内，使室内保持一定压力以阻止烟气扩散到房间内压力以阻止烟气扩散到房间内或在敞开的门洞处有一定流速，通过控制气流的流向来或在敞开的门洞处有一定流速，通过控制气流的流向来阻止烟气扩散到疏散通道阻止烟气扩散到疏散通道疏导排烟疏导排烟通过热压、风压作用或排烟风机作用将烟气从着火房间通过热压、风压作用或排烟风机作用将烟气从着火房间排除，保证着火房间为负压，以阻止烟气向其他房间或排除，保证着火房间为负压，以阻止烟气向其他房间或区域扩散区域扩散送风送风送风送风排烟排烟2024/9/6 周五14（三）术语（三）术语1防火分区防火分区为了防止火势蔓延，需要将火灾控制在一定范围内，为了防止火势蔓延，需要将火灾控制在一定范围内，以减少火灾造成的损失。以减少火灾造成的损失。在建筑设计中，利用具有一定耐火能力的在建筑设计中，利用具有一定耐火能力的墙墙、楼板楼板等等分隔构件将建筑物的平面和空间分成若干分区，能够分隔构件将建筑物的平面和空间分成若干分区，能够在一定时间内将火灾控制在某一范围内，这些分区称在一定时间内将火灾控制在某一范围内，这些分区称为为防火分区防火分区。防火分区按其作用分为：防火分区按其作用分为：水平防火分区水平防火分区竖向防火分区竖向防火分区2024/9/6 周五15v水平防火分隔有：水平防火分隔有：防火墙、防火门、防火窗、防火卷帘、防火水防火墙、防火门、防火窗、防火卷帘、防火水幕等幕等建筑的墙体客观上也发挥着防火分隔作用建筑的墙体客观上也发挥着防火分隔作用v竖向防火分隔有：楼板、避难层、防火挑檐、功竖向防火分隔有：楼板、避难层、防火挑檐、功能转换层等能转换层等“高规”规定2024/9/6 周五162防烟分区防烟分区为了控制火灾和烟气的流动为了控制火灾和烟气的流动和蔓延，利用防烟隔断将一和蔓延，利用防烟隔断将一个防火分区划分为多个小区个防火分区划分为多个小区域，每个小区域即为一个防域，每个小区域即为一个防烟分区烟分区防烟分区是对防火分区的细防烟分区是对防火分区的细分，防烟分区的作用是有效分，防烟分区的作用是有效控制烟气流动，但无法防止控制烟气流动，但无法防止火灾扩散火灾扩散常用的防烟隔断主要有：常用的防烟隔断主要有：挡挡烟垂壁烟垂壁、隔墙隔墙或从顶棚下突或从顶棚下突出不小于出不小于0.5m的的挡烟梁挡烟梁挡烟垂壁挡烟垂壁隔墙隔墙挡烟梁挡烟梁2024/9/6 周五173封闭楼梯间封闭楼梯间封闭楼梯间是指设有阻挡封闭楼梯间是指设有阻挡烟气的双向弹簧门及外开烟气的双向弹簧门及外开门的楼梯间（开向疏散方门的楼梯间（开向疏散方向），如图向），如图7-2。高层建筑封闭楼梯间的门高层建筑封闭楼梯间的门应为乙级防火门。应为乙级防火门。2024/9/6 周五184防烟楼梯间防烟楼梯间防烟楼梯间是指能够防止烟气侵入防烟楼梯间是指能够防止烟气侵入的楼梯间。的楼梯间。为了阻挡烟气直接进入楼梯间，在为了阻挡烟气直接进入楼梯间，在楼梯间出入口与走道之间设有一定楼梯间出入口与走道之间设有一定面积的封闭空间，称作面积的封闭空间，称作前室前室，并设，并设有防烟设施，如图有防烟设施，如图7-3（a）。）。2024/9/6 周五19在楼梯间出入口在楼梯间出入口处设专供防烟用处设专供防烟用的的阳台阳台，如图，如图7-3（b）在楼梯间出入口在楼梯间出入口处设专供防烟用处设专供防烟用的的凹廊凹廊，如图，如图7-3（c）通向楼梯间及前通向楼梯间及前室的门均为乙级室的门均为乙级防火门防火门防火门等级划分：甲级不小于1.2h，乙级不小于0.9h，丙级不小于0.6h。不同等级防火门适用：甲级甲级：设备房（如消防泵房、配电房、发电机房、防排烟风机房等）门、防火分区、防火墙上开门；乙级乙级：封闭楼梯间门、楼梯间前室门、防烟楼梯间与消防电梯合用前室门、消防电梯前室门、直接开向前室或合用前室的户门；丙级丙级：竖向井道门，如强电井、弱电井、管道井门、空调机房。2024/9/6 周五202024/9/6 周五21三、建筑防排烟设置范围三、建筑防排烟设置范围1 1高层和非高层民用建筑的防烟范围高层和非高层民用建筑的防烟范围下列部位应设防烟设施下列部位应设防烟设施防烟楼梯间及其前室防烟楼梯间及其前室消防电梯间前室或合用前室消防电梯间前室或合用前室高层建筑的避难层高层建筑的避难层2024/9/6 周五222民用建筑的民用建筑的的的排排烟范围烟范围下列情况应设排烟设施下列情况应设排烟设施高层民用建筑高层民用建筑中，面积超过中，面积超过100m2，且经常有人停，且经常有人停留或可燃物较多的房间应考虑排烟设施留或可燃物较多的房间应考虑排烟设施单层或多层的公共建筑单层或多层的公共建筑中，面积超过中，面积超过300m2，且经，且经常有人停留或可燃物较多的房间应考虑排烟设施常有人停留或可燃物较多的房间应考虑排烟设施总面积超过总面积超过200m2，或一个房间超过，或一个房间超过50m2，且经，且经常有人停留或可燃物较多的常有人停留或可燃物较多的地下房间地下房间应考虑排烟设应考虑排烟设施施2024/9/6 周五23高层民用建筑高层民用建筑中，中，内走道内走道长度超过长度超过20m且无直接采光且无直接采光窗和自然通风时，或虽有直接采光和自然通风，但内窗和自然通风时，或虽有直接采光和自然通风，但内走道长度超过走道长度超过60m时，应考虑机械排烟设施；当内走时，应考虑机械排烟设施；当内走道长度不大于道长度不大于60m，且有直接采光窗和自然通风时，且有直接采光窗和自然通风时，可考虑采用自然排烟可考虑采用自然排烟非高层民用建筑非高层民用建筑中，地下走道或公共建筑的地上内走中，地下走道或公共建筑的地上内走道长度超过道长度超过20m应考虑排烟设施；其他建筑的地上内应考虑排烟设施；其他建筑的地上内走道长度超过走道长度超过40m应考虑排烟设施应考虑排烟设施高层建筑室内中庭高层建筑室内中庭应设置排烟设施，中庭净高超过应设置排烟设施，中庭净高超过12m时，应设机械排烟；不超过时，应设机械排烟；不超过12m时，可设自然排时，可设自然排烟烟2024/9/6 周五24四、建筑防排烟设计常用规范四、建筑防排烟设计常用规范v建筑设计防火规范建筑设计防火规范GB50016-2014v汽车库、修车库、停车场设计防火规范汽车库、修车库、停车场设计防火规范GB 50067-2014v人民防空工程设计防火规范人民防空工程设计防火规范GB 50098-2009v这里所指的建筑不包括特殊的大型公共建筑和高度超这里所指的建筑不包括特殊的大型公共建筑和高度超过过250m250m的建筑。的建筑。2024/9/6 周五25五、防火排烟设计的任务五、防火排烟设计的任务v暖通专业在防火排烟设计中主要任务：暖通专业在防火排烟设计中主要任务：建筑防烟和排烟及通风空调系统防火建筑防烟和排烟及通风空调系统防火及时有效地排除室内烟气和热量，降低烟气浓度及时有效地排除室内烟气和热量，降低烟气浓度防止烟气侵入疏散通道，以保证人员安全疏散，并为防止烟气侵入疏散通道，以保证人员安全疏散，并为消防人员施救提供安全保证消防人员施救提供安全保证火灾后残余烟气和有毒气体的排除火灾后残余烟气和有毒气体的排除防止火灾通过空调通风管道蔓延以免引起更大火灾防止火灾通过空调通风管道蔓延以免引起更大火灾进行进行自然排烟自然排烟、加压送风加压送风和和机械排烟机械排烟设计，以及设计，以及通风空调通风空调系统防火设计系统防火设计。2024/9/6 周五26第二节第二节第二节第二节 自然排烟自然排烟自然排烟自然排烟一、自然排烟应用范围一、自然排烟应用范围二、自然排烟设计二、自然排烟设计2024/9/6 周五27v自然排烟是利用火灾产生的热烟气流的自然排烟是利用火灾产生的热烟气流的浮力浮力和外部和外部风力风力作作用，通过建筑物对外开口（阳台、凹廊或设置在外墙上便用，通过建筑物对外开口（阳台、凹廊或设置在外墙上便于开启的排烟窗及专门设置的排烟口等），把烟气排至室于开启的排烟窗及专门设置的排烟口等），把烟气排至室外的排烟方式。外的排烟方式。v自然排烟自然排烟既可用于防烟既可用于防烟又可用于排烟又可用于排烟还可兼作平时通风换气还可兼作平时通风换气v优点：自然排烟构造简单、经济、无需动力设施和排烟设优点：自然排烟构造简单、经济、无需动力设施和排烟设备，应优先考虑采用自然排烟备，应优先考虑采用自然排烟v缺点：自然排烟受到室外风向、风速和热压作用的影响，缺点：自然排烟受到室外风向、风速和热压作用的影响，排烟效果不稳定，火灾甚至会通过排烟口向上蔓延排烟效果不稳定，火灾甚至会通过排烟口向上蔓延采用自然排烟的条件？2024/9/6 周五28一、自然排烟应用范围一、自然排烟应用范围v当需设置防烟设施的当需设置防烟设施的部位部位具备以下条件时，宜优具备以下条件时，宜优先采用自然排烟方式：先采用自然排烟方式：建筑高度建筑高度50m的一类公共建筑和建筑高度的一类公共建筑和建筑高度100m的居的居住建筑，靠外墙的防烟楼梯间及其前室、消防电梯间住建筑，靠外墙的防烟楼梯间及其前室、消防电梯间前室或合用前室，宜采用可开启外窗的自然排烟方式前室或合用前室，宜采用可开启外窗的自然排烟方式防烟楼梯间前室或合用前室如能利用敞开的阳台、凹防烟楼梯间前室或合用前室如能利用敞开的阳台、凹廊自然排烟或前室有不同朝向的可开启外窗自然排烟廊自然排烟或前室有不同朝向的可开启外窗自然排烟时，该楼梯间可不设防烟设施。如图时，该楼梯间可不设防烟设施。如图7-4和图和图7-5所示。所示。2024/9/6 周五292024/9/6 周五30v根据规范规定，需设置排烟设施的根据规范规定，需设置排烟设施的场所场所，满足下，满足下列条件时，宜优先采用自然排烟：列条件时，宜优先采用自然排烟：需设排烟设施的地上或地下房间有可开启外窗时，宜需设排烟设施的地上或地下房间有可开启外窗时，宜采用自然排烟采用自然排烟长度不超过长度不超过60m的走道有可开启外窗时，宜采用自然的走道有可开启外窗时，宜采用自然排烟排烟建筑面积不超过建筑面积不超过2000m2的地下汽车库有可开启外窗时，的地下汽车库有可开启外窗时，宜采用自然排烟宜采用自然排烟多层建筑的中庭及净空高度不超过多层建筑的中庭及净空高度不超过12m的高层建筑中的高层建筑中庭，可采用可开启的天窗或高侧窗的排烟方式庭，可采用可开启的天窗或高侧窗的排烟方式2024/9/6 周五31二、自然排烟设计二、自然排烟设计v自然排烟设计相对较简单，但需与建筑专业配合自然排烟设计相对较简单，但需与建筑专业配合保证对外的排烟口或排烟窗设置位置和面积满足自然保证对外的排烟口或排烟窗设置位置和面积满足自然排烟要求排烟要求v自然排烟设计的内容自然排烟设计的内容自然排烟口面积的确定自然排烟口面积的确定自然排烟口的设置自然排烟口的设置（一）自然排烟口（窗）有效面积（一）自然排烟口（窗）有效面积（“高规高规”）自然排烟开口有效面积应符合表自然排烟开口有效面积应符合表7-1的规定。的规定。另外，自然排烟可以利用排烟竖井实现，其排烟方式另外，自然排烟可以利用排烟竖井实现，其排烟方式和排烟口要求如图和排烟口要求如图7-6所示。所示。2024/9/6 周五322024/9/6 周五332024/9/6 周五34（二）自然排烟口设置（二）自然排烟口设置由于自然排烟受到室外风向、风速和热压作用的影响，由于自然排烟受到室外风向、风速和热压作用的影响，因此排烟窗口应布置在有利于排烟的位置因此排烟窗口应布置在有利于排烟的位置自然排烟口自然排烟口应设于房间、走道净高的应设于房间、走道净高的1/2以上，且距顶棚以上，且距顶棚下下800mm以内以内（以排烟口的下边缘计）；（以排烟口的下边缘计）；自然进风口应自然进风口应设于房间净高度的设于房间净高度的1/2以下以下（以进风口上缘计）（以进风口上缘计）内走道和房间的自然排烟口距该防烟分区最远点应在内走道和房间的自然排烟口距该防烟分区最远点应在30m以内以内自然排烟窗、排烟口、送风口应由非燃材料制成，宜设自然排烟窗、排烟口、送风口应由非燃材料制成，宜设置手动或自动开启装置，手动开关应设在距地坪置手动或自动开启装置，手动开关应设在距地坪0.81.5m处处2024/9/6 周五35第三节第三节第三节第三节 机械加压送风机械加压送风机械加压送风机械加压送风一、机械加压送风应用范围一、机械加压送风应用范围二、机械加压送风设计二、机械加压送风设计2024/9/6 周五36v自然排烟受到室外条件和建筑开口要求限制自然排烟受到室外条件和建筑开口要求限制在排烟和防烟效果上难以保证在排烟和防烟效果上难以保证v机械加压送风防烟机械加压送风防烟在建筑物发生火灾时，对着火区以外的有关区在建筑物发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定的正压，以防域进行送风加压，使其保持一定的正压，以防止烟气侵入的防烟方式，也叫机械防烟止烟气侵入的防烟方式，也叫机械防烟2024/9/6 周五37一、机械加压送风应用范围一、机械加压送风应用范围v根据根据“高规高规”规定，以下情况应采用机械加压送规定，以下情况应采用机械加压送风风1建筑高度超过建筑高度超过50m的一类公共建筑和超过的一类公共建筑和超过100m的居的居住建筑的防烟楼梯间、消防电梯前室或合用前室（前住建筑的防烟楼梯间、消防电梯前室或合用前室（前室或合用前室利用敞开的阳台、凹廊或有不同朝向的室或合用前室利用敞开的阳台、凹廊或有不同朝向的可开启外窗自然排烟情况除外）可开启外窗自然排烟情况除外）2不具备自然排烟条件的防烟楼梯间、消防电梯前室或不具备自然排烟条件的防烟楼梯间、消防电梯前室或合用前室合用前室3防烟楼梯间采用自然排烟设施，但其前室不具备自然防烟楼梯间采用自然排烟设施，但其前室不具备自然排烟条件时，前室应采用机械加压送风排烟排烟条件时，前室应采用机械加压送风排烟4前室或合用前室采用自然排烟，但楼梯间不具备自然前室或合用前室采用自然排烟，但楼梯间不具备自然排烟条件时，楼梯间应采用机械加压送风排烟排烟条件时，楼梯间应采用机械加压送风排烟5高层建筑的封闭避难层高层建筑的封闭避难层2024/9/6 周五392024/9/6 周五40二、机械加压送风设计二、机械加压送风设计v机械加压送风系统设计内容机械加压送风系统设计内容机械加压机械加压送风系统压力送风系统压力确定确定机械加压机械加压送风量送风量确定确定机械加压机械加压送风口送风口和和风阀风阀选择选择机械加压风管设计机械加压风管设计加压加压送风机送风机的选择的选择（一）机械加压送风系统压力确定（一）机械加压送风系统压力确定机械加压送风系统压力机械加压送风系统压力确定加压送风机压头确定加压送风机压头选择送风机选择送风机系统总阻力系统总阻力=最不利环路压头损失最不利环路压头损失+空间要求的余压空间要求的余压2024/9/6 周五411最不利环路压头损失最不利环路压头损失最不利环路压头损失计算按假定流速法进行最不利环路压头损失计算按假定流速法进行2机械加压送风空间的余压机械加压送风空间的余压防烟楼梯间及前室或合用前室要求具有一定的防烟楼梯间及前室或合用前室要求具有一定的正压值正压值，以以防止烟气的扩散防止烟气的扩散“高规高规”规定，机械加压送风加压部位的正压值规定，机械加压送风加压部位的正压值防烟楼梯间为防烟楼梯间为4050Pa前室、合用前室、消防电梯间前室为前室、合用前室、消防电梯间前室为2530Pa封闭式的避难层（间）为封闭式的避难层（间）为2530Pa2024/9/6 周五荆有印 42（二）机械加压送风系统风量确定（二）机械加压送风系统风量确定目前，常用的计算方法有目前，常用的计算方法有压差法压差法和和流速法流速法。1按压差法计算送风量按压差法计算送风量压差法是当防烟楼梯间及前室等疏散通道门关闭时，压差法是当防烟楼梯间及前室等疏散通道门关闭时，按保持疏散通道合理的正压值来确定机械加压送风量按保持疏散通道合理的正压值来确定机械加压送风量2024/9/6 周五荆有印 432按风速法计算送风量按风速法计算送风量风速法计算风量是按开启失火层疏散门时应保持该门风速法计算风量是按开启失火层疏散门时应保持该门洞处一定的风速来计算机械加压送风量。洞处一定的风速来计算机械加压送风量。2024/9/6 周五荆有印 443机械加压送风量控制标准机械加压送风量控制标准根据计算公式和设计经验，综合确定出不同加压送风根据计算公式和设计经验，综合确定出不同加压送风部位的机械加压送风量范围，作为机械加压送风量控部位的机械加压送风量范围，作为机械加压送风量控制标准。制标准。2024/9/6 周五454余压阀开启面积计算余压阀开启面积计算按上述计算值取大值的原则，当按保持开启门洞处一按上述计算值取大值的原则，当按保持开启门洞处一定风速所需风量定风速所需风量 Lv 保持正压所需风量保持正压所需风量Ly时，将造时，将造成超压，因而需设置余压阀。成超压，因而需设置余压阀。余压阀阀板开启面积余压阀阀板开启面积F（m2）Lv保持一定风速所需加压送风量，m3/hLy机械加压送风量，m3/h2024/9/6 周五46（三）机械加压送风口设计（三）机械加压送风口设计1送风口设置原则送风口设置原则加压送风口有赶烟、防烟的作用。加压送风口有赶烟、防烟的作用。风口应采用：风口应采用：自垂式百叶风口自垂式百叶风口或或常开式百叶风口常开式百叶风口防烟楼梯间的加压送风口防烟楼梯间的加压送风口每隔每隔23层设一个，风口送风量按层设一个，风口送风量按23层风量计层风量计前室的送风口前室的送风口每层设置一个，每个风口的有效面积按系统总风量的每层设置一个，每个风口的有效面积按系统总风量的1/3计计2024/9/6 周五47自垂式百叶风口自垂式百叶风口2024/9/6 周五482机械加压送风口的面积机械加压送风口的面积根据加压送风口的送风量和送风速度确定：根据加压送风口的送风量和送风速度确定：2024/9/6 周五49（四）加压送风管设计（四）加压送风管设计机械加压送风管道应采用不燃材料制作机械加压送风管道应采用不燃材料制作采用金属风道采用金属风道内表面光滑的混凝土风道内表面光滑的混凝土风道当管道穿越有火灾可能的区域时，风管的耐火极限当管道穿越有火灾可能的区域时，风管的耐火极限1h因机械加压系统不常开，对噪声影响可不考虑，因此允许风因机械加压系统不常开，对噪声影响可不考虑，因此允许风速速 一般通风系统的风速一般通风系统的风速金属风道风速金属风道风速20m/s，控制在，控制在14m/s左右左右内表面光滑的混凝土等非金属材料的风道风速内表面光滑的混凝土等非金属材料的风道风速 15m/s，控制在控制在12m/s左右左右选定风速后，根据系统风量及风量分配对风管尺寸进行设计选定风速后，根据系统风量及风量分配对风管尺寸进行设计按国家标准GB8624-2006建筑材料及制品燃烧性能分级的相关规定，建筑材料的燃烧性能分：A级（不燃材料）B1级（难燃材料，又称阻燃材料）B2级（可燃材料，又称助燃材料）。模塑聚苯板（EPS）、挤塑聚苯板（XPS）、聚氨酯（PU）等均属B2级材料，而一些粗制滥造的模塑聚苯板，其燃烧性能甚至有可能是更差B3级（易燃材料）。2024/9/6 周五荆有印 502024/9/6 周五荆有印 51（五）机械加压送风机的选择设计（五）机械加压送风机的选择设计机械加压送风机机械加压送风机轴流风机（斜流风机）轴流风机（斜流风机）中、低压离心风机中、低压离心风机加压送风机选择时主要考虑加压送风机选择时主要考虑送风量送风量-送风机的风量应不小于系统总风量送风机的风量应不小于系统总风量风压风压-同时满足最不利环路压头损失与必要的余压同时满足最不利环路压头损失与必要的余压值值加压送风机的进风口加压送风机的进风口宜直接与室外空气相通宜直接与室外空气相通尽可能远离烟气的排出口尽可能远离烟气的排出口送风机应设置在专用的风机房内或室外屋面上送风机应设置在专用的风机房内或室外屋面上送风机配电应方便送风机配电应方便2024/9/6 周五52第四节第四节第四节第四节 机械排烟机械排烟机械排烟机械排烟一、机械排烟应用范围一、机械排烟应用范围二、机械排烟系统设计二、机械排烟系统设计2024/9/6 周五53一个一个设计优良设计优良的机械排烟系统的机械排烟系统在火灾时能排出在火灾时能排出80%的热量的热量使火灾温度大大降低使火灾温度大大降低对人员安全疏散和扑救起重要的作用对人员安全疏散和扑救起重要的作用2024/9/6 周五54v机械排烟：利用排烟机把着火房间中所产生的烟气和热量机械排烟：利用排烟机把着火房间中所产生的烟气和热量通过排烟口排至室外，同时在通过排烟口排至室外，同时在着火区着火区形成形成负压负压，防止烟气，防止烟气向其他区域蔓延向其他区域蔓延v机械排烟：局部排烟和集中排烟机械排烟：局部排烟和集中排烟v局部排烟方式：在每个需要排烟的部位设置独立的排烟风局部排烟方式：在每个需要排烟的部位设置独立的排烟风机直接进行排烟机直接进行排烟v集中排烟方式：将建筑物划分为若干个区，在每个区内设集中排烟方式：将建筑物划分为若干个区，在每个区内设置排烟风机，通过排烟风机排烟置排烟风机，通过排烟风机排烟 2024/9/6 周五55一、机械排烟应用范围一、机械排烟应用范围v概括地说，凡是需要设置排烟设施又不具备自然概括地说，凡是需要设置排烟设施又不具备自然排烟条件的部位都应设置机械排烟系统排烟条件的部位都应设置机械排烟系统v具体说来，根据具体说来，根据“高规高规”规定，一类高层建筑和规定，一类高层建筑和建筑高度超过建筑高度超过32m的二类高层建筑的下列部位应的二类高层建筑的下列部位应设机械排烟设施设机械排烟设施无直接自然通风、长度超过无直接自然通风、长度超过20m的内走道或虽有直接的内走道或虽有直接自然通风，但长度超过自然通风，但长度超过60m的内走道的内走道面积超过面积超过100m2，且经常有人停留或可燃物较多的地上，且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间无窗房间或设固定窗的房间2024/9/6 周五56不具备自然排烟条件或净高超过不具备自然排烟条件或净高超过12m的中庭的中庭除利用窗井等开窗进行自然排烟的房间外，各房间除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过总面积超过200m2或一个房间面积超过或一个房间面积超过50m2，且经常，且经常有人停留或可燃物较多的地下室有人停留或可燃物较多的地下室带裙房的高层建筑防烟楼梯间及其前室、消防电梯带裙房的高层建筑防烟楼梯间及其前室、消防电梯间前室或合用前室，当裙房以上部分利用可开启外窗间前室或合用前室，当裙房以上部分利用可开启外窗进行自然排烟，而裙房部分不具备自然排烟条件时，进行自然排烟，而裙房部分不具备自然排烟条件时，其前室或合用前室应设置局部正压送风系统，正压值其前室或合用前室应设置局部正压送风系统，正压值应保证应保证2530Pa对于商场、餐厅、公共娱乐场所等人员集中，且可燃对于商场、餐厅、公共娱乐场所等人员集中，且可燃物较多的活动场所，也应设置机械排烟系统。汽车库物较多的活动场所，也应设置机械排烟系统。汽车库也应设置机械排烟系统也应设置机械排烟系统2024/9/6 周五57二、机械排烟系统设计二、机械排烟系统设计v机械排烟系统：由挡烟壁（挡烟梁、挡烟墙）、机械排烟系统：由挡烟壁（挡烟梁、挡烟墙）、排烟口、防火排烟阀门、排烟风道、排烟风机和排烟口、防火排烟阀门、排烟风道、排烟风机和排烟出口组成。排烟出口组成。v机械排烟系统设计内容机械排烟系统设计内容排烟量计算排烟量计算补风量计算补风量计算系统布置系统布置排烟口的选择排烟口的选择。n 排烟阀的选择排烟阀的选择n 风管尺寸确定风管尺寸确定n 阻力计算阻力计算n 排烟风机选择排烟风机选择2024/9/6 周五58（一）排烟量确定（一）排烟量确定当排烟风机负担两个或两个以上防烟分区时，排烟风机当排烟风机负担两个或两个以上防烟分区时，排烟风机的排烟量为只保证两个防烟分区同时排烟的风量的排烟量为只保证两个防烟分区同时排烟的风量当负担一个防烟分区的排烟时，排烟风机的排烟量应满当负担一个防烟分区的排烟时，排烟风机的排烟量应满足一个防烟分区的排烟量，且单台风机最小排烟量不应足一个防烟分区的排烟量，且单台风机最小排烟量不应小于小于7200m3/h选择排烟风机时，应附加漏风系数选择排烟风机时，应附加漏风系数10%20%2024/9/6 周五59走道和房间的机械排烟系统的排烟量走道和房间的机械排烟系统的排烟量中庭机械排烟系统的排烟量中庭机械排烟系统的排烟量汽车库排烟系统的排烟量汽车库排烟系统的排烟量汽车库的每个防烟分区设置一个机械排烟系统汽车库的每个防烟分区设置一个机械排烟系统风机的排烟量按其担负的防烟分区的汽车库容积的风机的排烟量按其担负的防烟分区的汽车库容积的6次次/h换气计换气计2024/9/6 周五60（二）补风量计算（二）补风量计算对对地上建筑地上建筑进行排烟时，因有其旁边的窗门洞口等缝进行排烟时，因有其旁边的窗门洞口等缝隙的渗透，无需设置补风装置或系统进行补风隙的渗透，无需设置补风装置或系统进行补风对对地下建筑地下建筑，其周边处在封闭条件下，此时需要对地，其周边处在封闭条件下，此时需要对地下室设补风系统，送风量不宜小于排烟量的下室设补风系统，送风量不宜小于排烟量的50%当当中庭较低部位中庭较低部位靠自然补风有困难时，可采用机械补靠自然补风有困难时，可采用机械补风，补风量按不小于排风量的风，补风量按不小于排风量的50%确定确定2024/9/6 周五61（三）排烟系统的布置（三）排烟系统的布置走道一般采用竖向布置的机械排烟系统，房间一般按走道一般采用竖向布置的机械排烟系统，房间一般按防烟分区设置机械排烟系统。防烟分区设置机械排烟系统。一个机械排烟系统可以负担多个防烟分区，但所负担一个机械排烟系统可以负担多个防烟分区，但所负担的防烟分区不宜分布在不同防火分区。如果确需跨越的防烟分区不宜分布在不同防火分区。如果确需跨越防火分区，需要采取有效的防火措施。当防火分区的防火分区，需要采取有效的防火措施。当防火分区的独立的排烟系统穿越其他防火分区时，应设独立的排烟系统穿越其他防火分区时，应设280能自能自动关闭的防火阀。动关闭的防火阀。竖向穿越防火分区时垂直风管应设在管井内，且与垂竖向穿越防火分区时垂直风管应设在管井内，且与垂直风管连接的水平风管应设直风管连接的水平风管应设280能自动关闭的防火阀。能自动关闭的防火阀。2024/9/6 周五62排烟口是烟气排出的通道，当排烟系统启动后，排烟排烟口是烟气排出的通道，当排烟系统启动后，排烟口周围始终聚集着浓烟。为防止烟气阻塞安全出口，口周围始终聚集着浓烟。为防止烟气阻塞安全出口，应合理组织排烟气流与机械加压送风的气流，并尽量应合理组织排烟气流与机械加压送风的气流，并尽量考虑与疏散人流方向相反。当不能达到上述要求时，考虑与疏散人流方向相反。当不能达到上述要求时，应保证排烟口与附近的安全出口沿走道方向相邻边缘应保证排烟口与附近的安全出口沿走道方向相邻边缘之间的最小水平距离不应小于之间的最小水平距离不应小于1.5m机械排烟系统宜与通风、空气调节系统分开设置。当机械排烟系统宜与通风、空气调节系统分开设置。当有条件利用通风系统进行排烟时，应做好可靠的防火有条件利用通风系统进行排烟时，应做好可靠的防火安全措施，并保证系统的风量能满足排烟量要求安全措施，并保证系统的风量能满足排烟量要求独立的机械排烟系统完全可以作平时通风换气使用独立的机械排烟系统完全可以作平时通风换气使用车库宜按每个防烟分区设置独立排烟系统车库宜按每个防烟分区设置独立排烟系统2024/9/6 周五63（四）排烟口、排烟阀的选择（四）排烟口、排烟阀的选择1排烟口、排烟阀的设置排烟口、排烟阀的设置每个防烟分区内必须设置排烟口每个防烟分区内必须设置排烟口排烟口应设在顶棚上或靠近顶棚的墙面上，并应在储排烟口应设在顶棚上或靠近顶棚的墙面上，并应在储烟仓内。排烟口应在该防烟分区的居中位置，并应与烟仓内。排烟口应在该防烟分区的居中位置，并应与附近安全出口沿走道方向相邻边缘之间的最小水平距附近安全出口沿走道方向相邻边缘之间的最小水平距离不小于离不小于1.50m排烟口距该防烟分区最远点的水平距离应不超过排烟口距该防烟分区最远点的水平距离应不超过30m设在顶棚上的排烟口距可燃物或可燃构件的距离不应设在顶棚上的排烟口距可燃物或可燃构件的距离不应小于小于1.00m2024/9/6 周五64排烟口常闭排烟口常闭，并应设手动、自动开启装置。手动开启，并应设手动、自动开启装置。手动开启装置的操作部位应设置在距地面装置的操作部位应设置在距地面0.81.5m处。火灾时处。火灾时由火灾自动报警装置联动开启着火区内的排烟口，排由火灾自动报警装置联动开启着火区内的排烟口，排烟口、排烟阀应与排烟风机联锁，当任一排烟口或排烟口、排烟阀应与排烟风机联锁，当任一排烟口或排烟阀开启时，排烟风机即能启动。烟阀开启时，排烟风机即能启动。对车库等处对车库等处平时排风与火灾排烟合用一个风口时，平时排风与火灾排烟合用一个风口时，风风口可设置成常开型口可设置成常开型，排烟风机应设置手动和自动开启，排烟风机应设置手动和自动开启装置。装置。排烟风机的入口总管及排烟支管上应设置排烟风机的入口总管及排烟支管上应设置280时能自时能自动关闭的防火阀。动关闭的防火阀。2024/9/6 周
