10kV高压柜
整定计算书

机运事业部
年 月 日

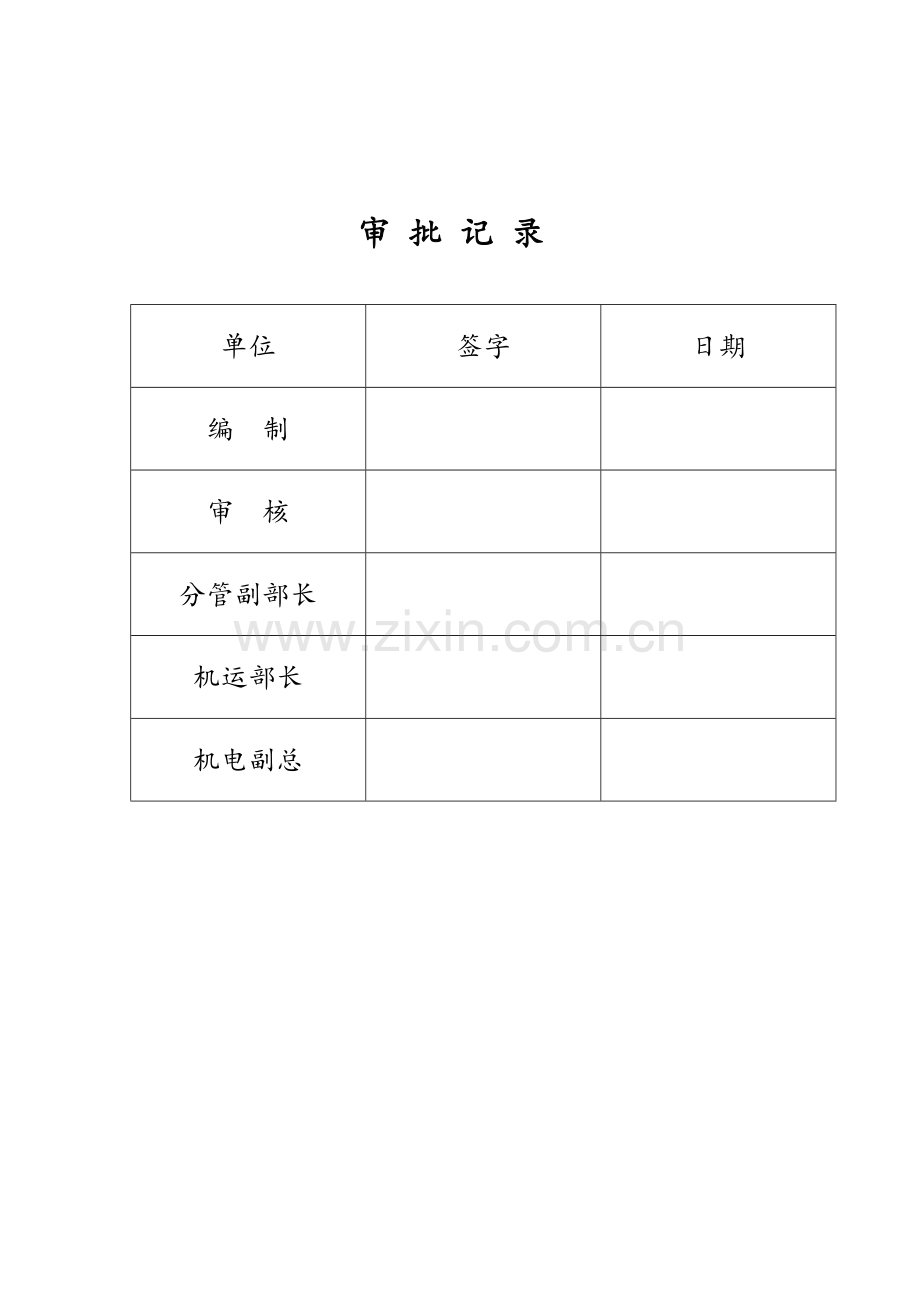

审 批 记 录

单位
签字
日期
编 制

审 核

分管副部长

机运部长

机电副总

10kV高压柜整定书
已知: 110KV变电所10KV母线三相短路电流为=13.44Ka,母线短路容量Sk==1.732×10.5×13.44=244.4MW,电源电抗XS=/=10.52/244.4=0.45Ω。
一、 主井10kV高压柜整定计算书(400/5)
依据现在主井关键用电设备用电负荷统计知总负荷为1818KW, 最大电机功率为1600KW,高压柜到主井变电所采取是YJV22 3×95mm2电缆,400m。
1、 线路电抗Xl=l=0.08×0.4=0.032Ω
2、 总电阻∑R=l=0.221×0.4=0.0884Ω
3、 总阻抗∑X=XS+Xl=0.45+0.0032=0.4532Ω
4、 线路末两相短路电流===10875.48A
5、 线路最大长时工作电流:
Ir=
=
=131A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=3.19A 取3.2A
7、 速断保护电流:
Id=×
依据现场经验, 取3倍线路最大长时工作电流进行整定。
Id=×3Ir
=×3×131
=5.7A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=10875.48/（80×5.7）=23.8>1.5
满足条件。
式中Krel――可靠系数, 取Kk＝１.15
Kf ――返回系数, Kf =0.85
Kjz――接线系数,其值视继电器接线方法而定, 此取1.0
Kj――电流互感器变比
式中――设备组平均功率因数, 此取0.8
Imax— 线路最大工作电流
――被保护线路末两相短路电流

二、 风井10kV高压柜整定计算书(400/5)
依据风井改绞后供电负荷情况, 总负荷为KW, 最大电机功率为1600KW, 高压柜到风井变电所采取是YJV- 3×70mm2电缆,150m。
1、 线路电抗Xl=l=0.08×0.15=0.012Ω
2、 总电阻∑R=l=0.221×0.15=0.0332Ω
3、 总阻抗∑X=XS+Xl=0.45+0.012=0.462Ω
4、 线路末两相短路电流===10799.14A
5、 线路最大长时工作电流:
Ir=
=
=145.5A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=3.4A
3、 速断保护电流:
Id=×
依据现场经验, 取3倍线路最大长时工作电流进行整定。
Id=×3Ir
=×3×145.5
=6.3A
4、 灵敏度校验:
Km=/Kj×Id>1.5
=10799.14/（80×6.3）=21.4>1.5
满足条件。

三、 矸石井10kV高压柜整定计算书(400/5)
依据现在矸石井高压柜只供电于矸石井提升机, 总负荷为1260kW, 高压柜到矸石井变电所采取是YJV- 3×70mm2电缆,150m。
1、 线路电抗Xl=l=0.08×0.15=0.012Ω
2、 总电阻∑R=l=0.221×0.15=0.0332Ω
3、 总阻抗∑X=XS+Xl=0.45+0.012=0.462Ω
4、 线路末两相短路电流===10799.14A
5、 线路最大长时工作电流:
Ir=
=
=90.9A
6、 过电流保护电流:
Ig=×Imax
=×
=2.9A
7、 速断保护电流:
Id=×
依据现场经验, 取3倍线路最大长时工作电流进行整定。
Id=×3Ir
=×3×90.9
=4A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=10799.14/（80×4）=33.7>1.5
满足条件。

四、 工广架空线10kV高压柜整定计算书(400/5)
工广架空线所带负荷有1000kVA变压器2台、 500kVA变压器2台、 100kVA变压器1台, 压风机房（现使用2台300kW空压机）, 矸石山绞车房200KW,总负荷为3900KVA, 最大电机功率为300KW,使用LG-120mm2铝绞线1100m, YJV22-3×240mm2电缆300m。
1、 线路电抗Xl=0.08×0.3+1.1×0.24=0.288Ω
2、 总电阻∑R=0.221×0.3+1.1×0.24=0.3303Ω
3、 总阻抗∑X=XS+Xl=0.45+0.288=0.738Ω
4、 线路末两相短路电流===6184.29A
5、 线路最大长时工作电流:
Ir=
=
=282 A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=4.9A 取4.9A
7、 速断保护电流:
Id=×
依据现场经验, 取3倍线路最大长时工作电流进行整定。
Id=×3Ir
=×3×282
=12.16A 取12A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=6184.29/（80×12）=6.4>1.5
满足条件。

五、 所用变10kV高压柜整定计算书(100/5)
依据所用变柜使用变压器容量为1000kVA。最大一台电机功率为85KW,使用YJV22-3×35mm2电缆, 70m。
1、 线路电抗Xl=l=0.08×0.07=0.0056Ω
2、 总电阻∑R=l=0.221×0.07=0.01547Ω
3、 总阻抗∑X=XS+Xl=0.45+0.0056=0.4556Ω
4、 线路末两相短路电流===10964.9A
5、 线路中最大负荷电流:
Ir=
=
=72.2A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=5.08A 取5.1A
7、 速断保护电流:
Id=×
依据现场经验, 取3倍线路最大长时工作电流进行整定。
Id=×3Ir
=×3×72.2
=12.46A 取12.5A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=10964.9/（20×12.5）=43.8>1.5
满足条件。

六、 无功赔偿10kV高压柜整定计算书（500/5）
依据现在无功赔偿柜关键用电设备用电负荷统计知共250×6kvar电容器.使用YJV22-3×50mm2电缆, 100m。
1、 线路电抗Xl=l=0.08×0.1=0.008Ω
2、 总电阻∑R=l=0.221×0.1=0.0221Ω
3、 总阻抗∑X=XS+Xl=0.45+0.008=0.458Ω
4、 线路末两相短路电流===10905.1A
5、 线路中最大负荷电流:
Ir=
=
=108.3A
6、 过电流保护电流:
Ig=×Imax
=×108.3
=1.47A 取1.5A
7、 速断保护电流:
Id=×
依据现场经验, 取3倍线路最大长时工作电流进行整定。
Id=×3Ir
=×3×108.3
=3.74A 取3.8
8、 灵敏度校验:
Km=/Kj×Id>1.5
=10905.1/（100×3.74）=29.2>1.5
满足条件。

七、 瓦斯泵房10kV高压柜整定计算书（100/5）
依据现在瓦斯泵房关键用电设备用电负荷统计知总负荷为200KW, 最大电机功率为185KW,高压柜到瓦斯泵站高爆开关采取是YJV22 -3×35mm2 电缆,500m。
1、 线路电抗Xl=l+=0.08×0.5+0.0380=0.1165Ω
2、 总电阻∑R=l+=0.221×0.5+0.0060=0.1105Ω
3、 总阻抗∑X=XS+Xl=0.45+0.04=0.528Ω
4、 线路末两相短路电流===9268.7A
5、 线路中最大负荷电流:
Ir=
=
=14.4A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=6.3A
7、 速断保护电流:
Id=×
依据现场经验, 取8倍线路最大长时工作电流进行整定。
Id=×8Ir
=×8×14.4
=7A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=9268.7/（20×7）=66.2>1.5
满足条件。

八、 井下临时变电所柜整定计算书（500/5）
依据现在井下临时变电所负荷统计知总负荷为2860KW（按10个工作面考虑）, 其中最大一台电机功率为280KW,使用MYJV42 -3×95mm2 电缆,1525m。
1、 线路电抗Xl=l=0.08×1.525=0.122Ω
2、 总电阻∑R=l=0.221×1.525=0.3370Ω
3、 总阻抗∑X=XS+Xl=0.45+0.122=0.572Ω
4、 线路末两相短路电流===7530.1A
5、 线路中最大负荷电流:
Ir=
=
=206A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=4.7 取4.7A
7、 速断保护电流:
Id=×
依据现场经验, 取6倍线路最大长时工作电流进行整定。
Id=×6Ir
=×6×206
=14A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=7530.1/（100×14）=5.4>1.5
满足条件。

九、 通风机房柜整定计算书（300/5）
依据现在通风机房用电设备用电负荷统计知总负荷为KW, 最大电机功率为1800KW,使用YJV-8.7/10KV 3×185mm2电缆, 350m。
1、 线路电抗Xl=l=0.08×0.35=0.028Ω
2、 总电阻∑R=l=0.221×0.35=0.07735Ω
3、 总阻抗∑X=XS+Xl=0.45+0.028=0.478Ω
4、 线路末两相短路电流===10326A
5、 线路中最大负荷电流:
Ir=
=
=144A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=20A
7、 速断保护电流:
Id=×
依据现场经验, 取8倍线路最大长时工作电流进行整定。
Id=×8Ir
=×8×144
=22.08A 取22A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=10326/（60×22）=7.8>1.5
满足条件。

十、 副井提升机房10kV高压柜整定计算书(400/5)
依据现在副井关键用电设备用电负荷统计知总负荷为4200KW, 最大电机功率为KW,高压柜到副井车房高压柜采取是YJV 3×185mm2电缆,400m。
1、 线路电抗Xl=l=0.08×0.4=0.032Ω
2、 总电阻∑R=l=0.221×0.4=0.0884Ω
3、 总阻抗∑X=XS+Xl=0.45+0.0032=0.4532Ω
4、 线路末两相短路电流===10875.48A
5、 线路最大长时工作电流:
Ir=
=
=303A
6、 过电流保护电流:
Ig=×Imax
=×（+）
=6A 取6A
7、 速断保护电流:
Id=×
依据现场经验, 取3倍线路最大长时工作电流进行整定。
Id=×3Ir
=×3×303
=13A
8、 灵敏度校验:
Km=/Kj×Id>1.5
=10875.48/（80×13）=10.4>1.5
满足条件。

110KV变电所各高压柜整定值附表

序号
高压柜名称
过电流整定值（A）
速断整定值(A)
过电流动作时间(S)
速断动作时间(S)
电流互感器倍率
1
主井凿井
3.2
5.7
0.8
0
80
2
风井凿井
3.4
6.3
0.8
0
80
3
矸石井凿井
2.9
4
0.8
0
80
4
工广架空线路
4.9
12
0.5
0
80
5
所用变
5.1
12.5
0.5
0
20
6
无功赔偿
1.5
3.8
0.5
0
100
7
瓦斯泵房
6.3
7
0.5
0
20
8
井下临时变电所
4.7
14
0.8
0
100
9
通风机房
20
22
0.8
0
60
10
副井提升机房
6
13
0.8
0
80
