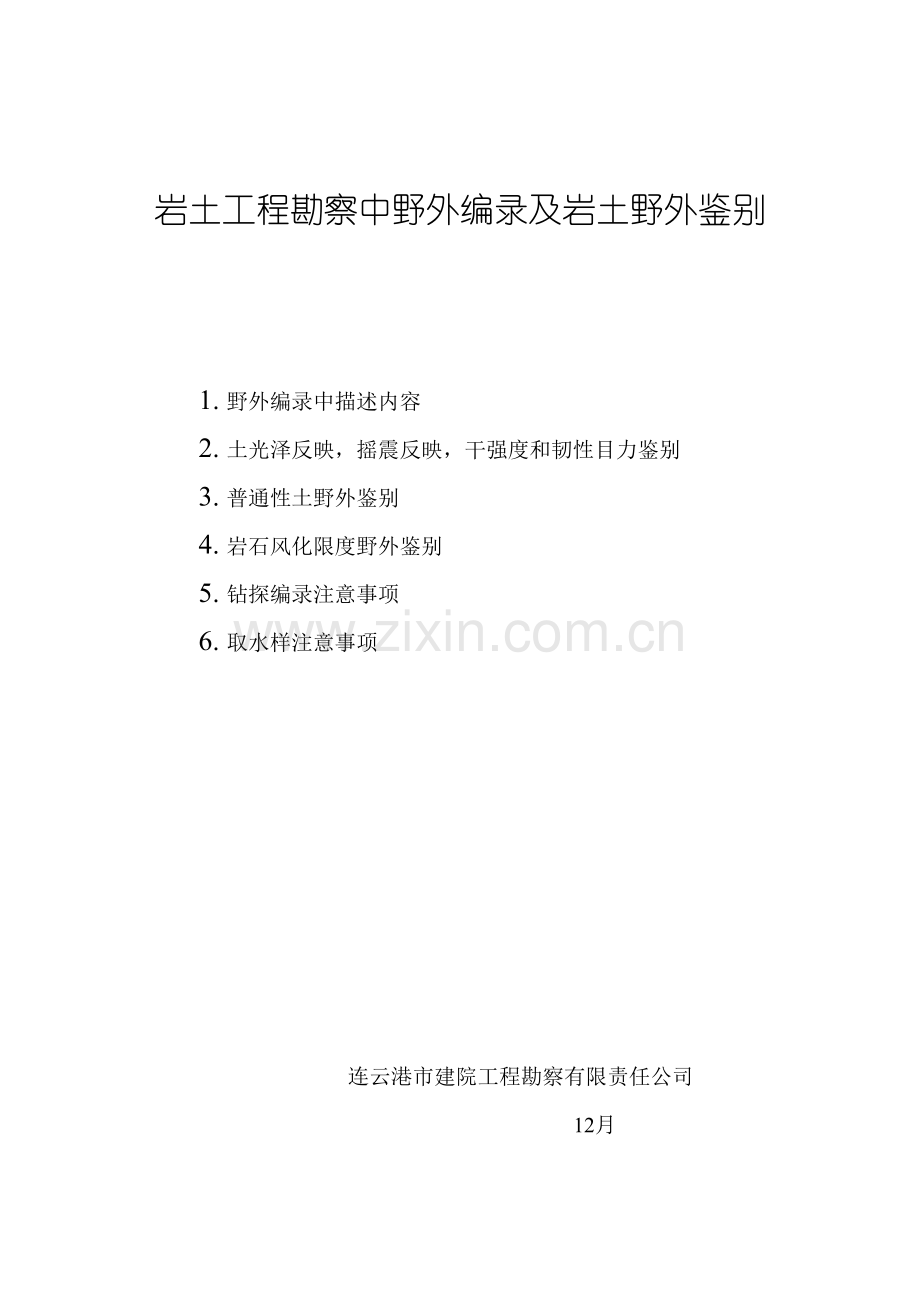

岩土工程勘察中野外编录及岩土野外鉴别

1. 野外编录中描述内容
2. 土光泽反映，摇震反映，干强度和韧性目力鉴别
3. 普通性土野外鉴别
4. 岩石风化限度野外鉴别
5. 钻探编录注意事项
6. 取水样注意事项

连云港市建院工程勘察有限责任公司
12月

一、 野外编录中描述内容：
1. 土描述
⑴ 粘土(粉质粘土)：颜色，状态，包括物，光泽反映，摇震反映，干强度，韧性，土层构造等。
⑵ 砂土：颜色，矿物构成，颗粒级配，颗粒形状，粘粒含量，湿度，密实度等。
⑶ 粉土：颜色，包括物，湿度，密实度，摇震反映，光泽反映，干强度，韧性。
⑷ 淤泥：颜色，状态，包括物，有无臭味（可初判有机质含量），构造性，有无层理等。
互层：薄层与厚层厚度比不不大于1/3
夹层：薄层与厚层厚度比不不大于1/10—1/3
夹薄层：薄层与厚层厚度比不大于1/10且多次浮现，
2. 岩石描述：
地质名称，风化限度，颜色，重要矿物，构造构造，岩石质量指标RQD。
RQD：75mm金刚石钻头，双层岩芯管取芯，每回次不不大于10cm岩芯段之与该回次进尺比值。
RQD不不大于90好，75—90较好，50—75较差，25—50差，不大于25极差。
二、 光泽反映，摇震反映，干强度和韧性目力鉴别。
(1)光泽反映：
1. 办法：用刀切土并抹过土面，观测其切面。
2. 评价：光滑限度，粗糙限度，光泽反映。
3. 普通土状况：
粘土：光滑，有油脂光泽，颗粒越细光泽越明显，
粉质粘土：切面稍有光泽。
粉土：无光泽，粗糙。
(2)摇震反映
⑴办法：把土搓成小球，（天然含水量接近饱和土）放在手掌上左右摇晃，另一手震击该手，如土球表面有水渗出，并呈现光泽，但用手指捏土球时，水分与光泽不久消失。
⑵评价：迅速，中档，缓慢，无。
⑶普通土状况：
粘土：无，
粉质粘土：缓慢，
粉土：中档—迅速。
⒊韧性：
⑴办法：把土搓成约3mm土条，（天然含水量略高于塑限）
再搓成土团二次搓条
⑵评价：低，中，高
⑶普通状况：
粘土：能再次搓条，指压不碎。
粉质粘土：可再揉成土团，手捏即碎裂。
粉土：不能再搓成土团后重新搓条。
4．干强度：
⑴办法：将风干小土球用手捏碎限度。
⑵评价：极高，高，中档，低，很低，无。
⑶普通土状况：
粘土：捏不碎，
粉质粘土：用力才干捏碎，
粉土：易捏碎成粉末。
粘土，切面有油脂光泽，无摇震反映，干强度:高—中档，韧性:高—中档
粉质粘土，切面光滑，无光泽，摇震反映:无—慢，干强度:低—中档，韧性:低—中档。
粉土，无光泽反映，粗糙，摇震反映:迅速—中档，干强度:低，韧性:低，
三、 普通性土野外鉴别
1. 有机质土：灰黑色，有光泽，味臭，含腐植质，纤维质，浸水后有气泡，干燥后收缩。
2. 新近堆积土：色暗，构造性差，易变形，无粒状结核体，有贝壳及园形钙核。
3. 粘土：①切面光滑，②滑腻，③能搓不大于0.5mm不断条，④干土坚硬。
4. 粉质粘土：①稍有光滑面，②细捻有颗颗粒，③能搓成0.5-2mm条，④手难捏碎。
5. 粉土：①无光滑面，粗糙，②无粘滞感，不粘着物体，③只能搓成2-3mm条，④手捏易碎，
6.砂土：
砾砂：1/4以上不不大于高梁粒（2mm），分散，无水印，无粘着感。
粗砂：1/2以上不不大于小米粒（0.5mm），个别胶胶结，无水印，无粘着感。
中砂：1/2以上砂糖相近（不不大于0.25mm），少量胶结，偶见水印，无粘着感
细砂：象粗玉米粉，（不不大于0.1mm），部份胶结，有水印，偶有轻微粘着感，
粉砂：象小米粉，（不大于0.1mm）大部份胶结，有翻浆，有轻微粘着感。
四、 岩石风化限度野外鉴别
1. 全风化：构造基本破坏，可用镐挖，干钻可钻进
2. 强风化：构造大部份破坏，矿物成分明显变化。风化裂隙很发育，岩体破碎，镐可挖，干钻不易钻进，岩体被切割成2—20cm岩块。
3. 中风化：构造部份破坏，沿节理面有次生矿物，风化裂隙发育，镐难挖，岩芯钻方可钻进，岩体被切割成20—50cm岩块。
4. 微风化：构造基本未变，节理面有渲染，略有变色，少量风化裂隙。
5. 未风化：岩质新鲜，偶见风化痕迹。
五、 钻探编录注意事项
1. 非持续取芯钻进回次进尺，对螺旋钻进应在1m以内，对岩芯钻探应在2m以内，野外编录不应超此范畴。
2. 勘察中凡遇含水层均应测定地下水位，并应在开孔时量测初见水位及稳定水位，有条件时触探孔也应量测水位。
3. 应督促钻探人员采用合理钻进办法，获得符合规范规定土试样，保证土试样质量级别，取土应采用静压或锤击法，下放取土器前应仔细清孔，孔底残留浮土厚度不应不不大于取土器废土段长度，禁止取土中多打防止土样压缩。软土中应采用薄壁取土器，取出土样应及时封存，以防失水及搬运过程中对土样扰动。
4. 对较破碎和破碎岩体，岩芯采用率不应低于65%。
5. 标贯实验中，要保证孔底无浮土，打入土中15cm后开始记录每打入10cm锤击数（必要时开始打入土中15cm也应记录锤击数风化岩地区较重要）合计打入30cm锤击数为标贯实验锤数N，锤击数已达50cm，贯入深度未达30cm ，可记录50击实际贯入深度后换算，并终结实验。换算公式：
N=30×50/Δs （Δs为50击时贯入度，单位cm）
6. 静力触探应保证测试精度，对浮现异常曲线应分析因素，如曲线拉长，缩短，淤泥中侧阻力偏大，探头回零等。并重新补做工作，并定期对探头进行率定，保证探头系数精确性。
六、 取水注意事项
1. 地下水试样必要代表天然条件下客观水质状况
2. 不同含水层水样应下套管陋断后分别采集。
3. 取水容器应洗净，取水后应封口。
4. 侵蚀性CO2需加2-3克大理石粉。(0.25-0.3L)
