电气安装配管符号表示方法
一、电线穿线管一般有:
PVC管:PC20 扣压式镀锌薄壁电线管:KBG20、
焊接钢管:SC20 紧定式镀锌薄壁电线管:JDG20、
二、电气设计施工图中常用线路敷设方式:
SR:沿钢线槽敷设 BE:沿屋架或跨屋架敷设
CLE:沿柱或跨柱敷设 WE:沿墙面敷设
CE:沿天棚面或顶棚面敷设 ACE:在能进入人得吊顶内敷设
BC:暗敷设在梁内 CEC:就是沿楼板暗敷设
CLC:暗敷设在柱内 WC:暗敷设在墙内 CC:暗敷设在顶棚内 FC:暗敷设在地面内 ACC:暗敷设在不能进入得吊顶内 WS:沿墙面明敷设
SCE:吊顶内敷设,要穿金属管
三、导线穿管表示:
SC-焊接钢管 MT-电线管 PC-PVC塑料硬管
FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽
M-钢索 CP-金属软管 PR-塑料线槽
RC-镀锌钢管 30CCS50为50mm2得镀铜钢绞线
四、导线敷设方式得表示:
DB-直埋 TC-电缆沟 BC-暗敷在梁内
CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设
CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下

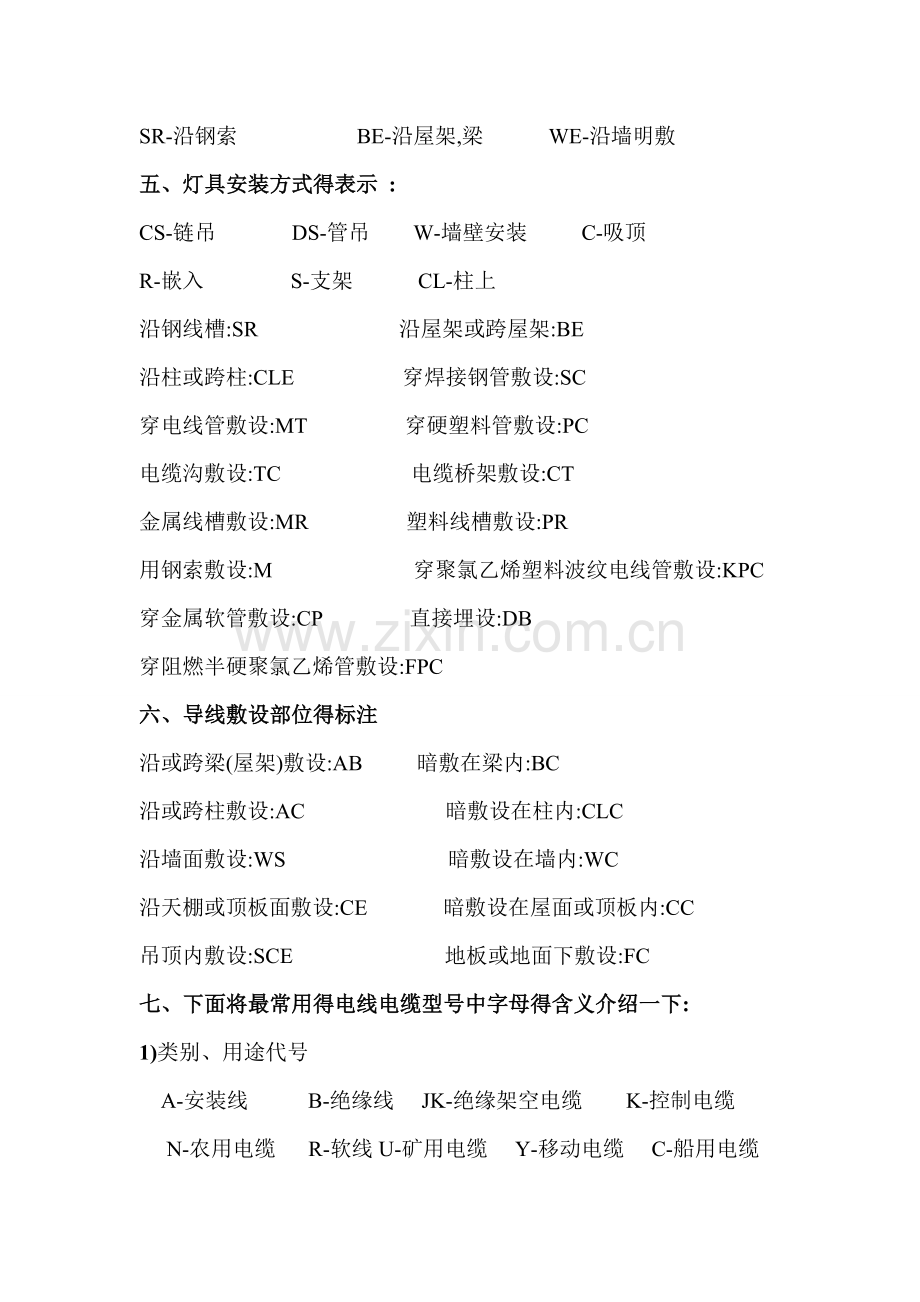

SR-沿钢索 BE-沿屋架,梁 WE-沿墙明敷
五、灯具安装方式得表示 :
CS-链吊 DS-管吊 W-墙壁安装 C-吸顶
R-嵌入 S-支架 CL-柱上
沿钢线槽:SR 沿屋架或跨屋架:BE
沿柱或跨柱:CLE 穿焊接钢管敷设:SC
穿电线管敷设:MT 穿硬塑料管敷设:PC
电缆沟敷设:TC 电缆桥架敷设:CT
金属线槽敷设:MR 塑料线槽敷设:PR
用钢索敷设:M 穿聚氯乙烯塑料波纹电线管敷设:KPC
穿金属软管敷设:CP 直接埋设:DB
穿阻燃半硬聚氯乙烯管敷设:FPC
六、导线敷设部位得标注
沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC
沿或跨柱敷设:AC 暗敷设在柱内:CLC
沿墙面敷设:WS 暗敷设在墙内:WC
沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC
吊顶内敷设:SCE 地板或地面下敷设:FC
七、下面将最常用得电线电缆型号中字母得含义介绍一下:
1)类别、用途代号
A-安装线      B-绝缘线     JK-绝缘架空电缆 K-控制电缆
  N-农用电缆      R-软线U-矿用电缆     Y-移动电缆     C-船用电缆
M-煤矿用 ZR-阻燃型      NH-耐火型       ZA-A级阻燃 ZB-B级阻燃    ZC-C级阻燃     WD-低烟无卤型
2)导体代号
T—铜导线 (略)      L-铝芯
3)绝缘层代号
V—PVC塑料     YJ—XLPE绝缘 X—橡皮
Y—聚乙烯料 F—聚四氟乙烯
4)护层代号
V-PVC套           Y-聚乙烯料
N-尼龙护套         P-铜丝编织屏蔽     P2-铜带屏蔽
L-棉纱编织涂蜡克   Q-铅包
5)特征代号
B-扁平型           R-柔软 C-重型             Q-轻型
G-高压             H-电焊机用 S-双绞型
6)铠装层代号
2—双钢带          3—细圆钢丝 4—粗圆钢丝
7)外护层代号
1—纤维层          2—PVC套 3—PE套
2、最常用得电气装备用电线电缆及电力电缆得型号示例
    VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
    VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
    YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
    KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆
    227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆
227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆
227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线
227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线
BV—铜芯聚氯乙烯绝缘电线
BVR—铜芯聚氯乙烯绝缘软电缆
BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
JKLYJ—交联聚乙烯绝缘架空电缆
YC、YCW—重型橡套软电缆
YZ、YZW—中型橡套软电缆
YQ、YQW—轻型橡套软电缆
YH—电焊机电缆
3、规格
   规格又由额定电压、芯数及标称截面组成。
   电线及控制电缆等一般得额定电压为300/300V、300/500V、 450/750V;
  中低压电力电缆得额定电压一般有0、6/1kv、1、8/3kv、3、6/6kv、6/6(10)KV、8、7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
   电线电缆得芯数根据实际需要来定,一般电力电缆主要有1、2、3、4、5芯,电线主要也就是1～5芯,控制电缆有1～61芯。
   标称截面就是指导体横截面得近似值。为了达到规定得直流电阻,方便记忆并且统一而规定得一个导体横截面附近得一个整数值。我国统一规定得导体横截面有0、5、0、75、1、1、5、2、5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。这里要强调得就是导体得标称截面不就是导体得实际得横截面,导体实际得横截面许多比标称截面小,有几个比标称截面大。实际生产过程中,只要导体得直流电阻能达到规定得要求,就可以说这根电缆得截面就是达标得。
5、举例说明
   a) VV-0、6/1  3×150＋1×70   GB/T 12706、2-2002
      铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆,额定电压为0、6/1kv,3+1芯,主线芯得标称截面为150mm2,第四芯截面为70mm2。

   b) BVVB-450/750V  2×1、5  JB 8734、2-1998
铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,额定电压为450/750v,2芯,导体得标称截面为1、5mm2。

   c) YJLV22-8、7/10   3×120  GB/T 12706、3-2002
       铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,额定电压为8、7/10kv,3芯,主线芯得标称截面为120mm2。
连梁、框架梁、次梁与基础拉梁得区别

连梁
框架梁
次梁(非框架梁)
地基拉梁
就是否有抗震要求
有
有
无
无
梁顶钢筋得锚固要求
抗震锚固长度laE
抗震锚固长度laE
受拉锚固长度la
受拉锚固长度la
梁底钢筋得锚固要求
抗震锚固长度laE
抗震锚固长度laE
12d
受拉锚固长度la
箍筋得要求
除满足计算要求外,箍筋沿梁全长加密,直径与间距应满足规范得要求
除满足计算要求外,箍筋加密区与非加密区得直径与间距应满足规范得要求
按计算要求配置,没有加密区与非加密区得要求
按计算要求配置,且箍筋不少于Φ6＠200,没有加密区与非加密区得要求
梁得编号
LL
KL
L
JL
