住宅新风系统产品说明

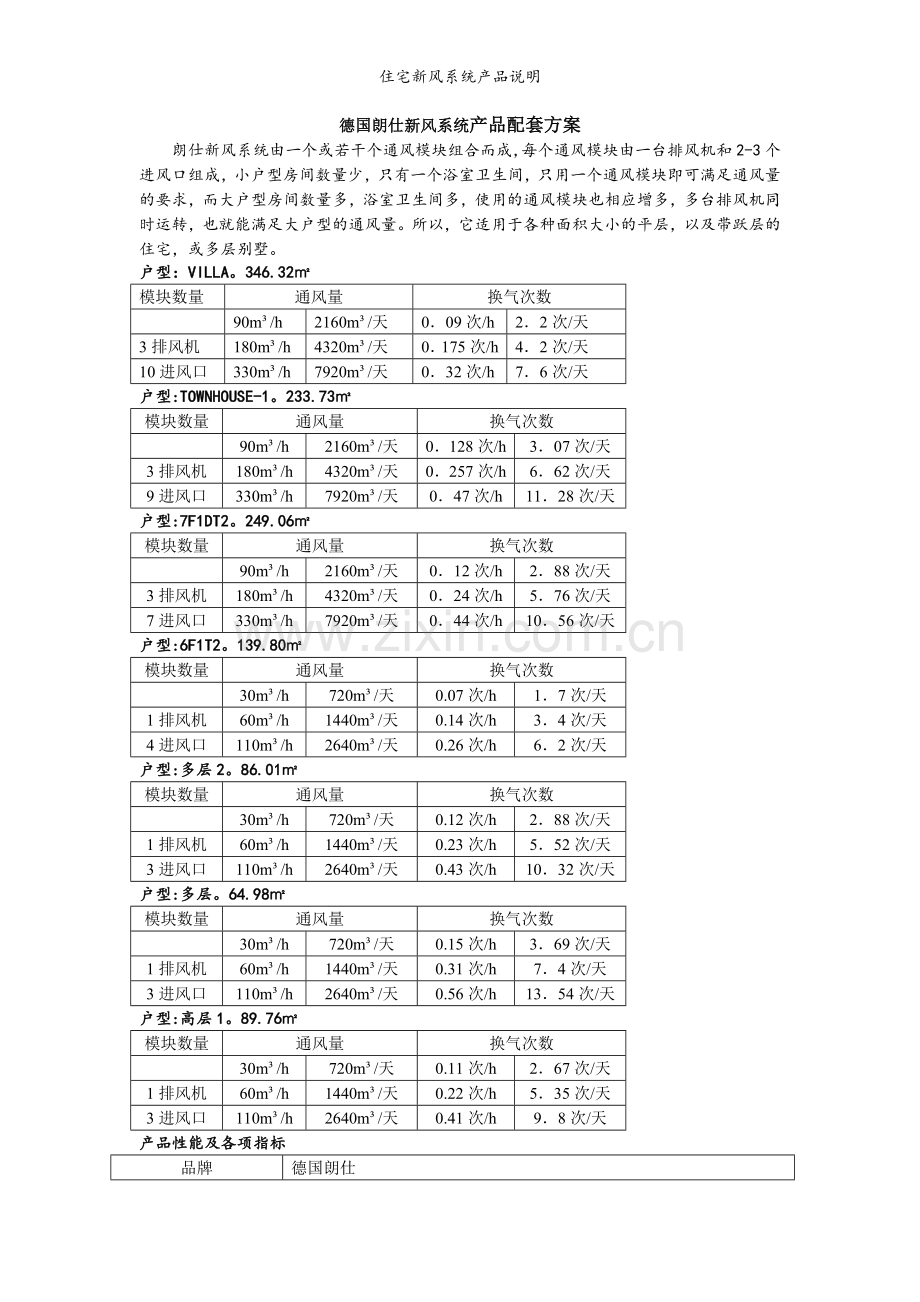

德国朗仕新风系统产品配套方案
朗仕新风系统由一个或若干个通风模块组合而成，每个通风模块由一台排风机和2-3个进风口组成，小户型房间数量少，只有一个浴室卫生间，只用一个通风模块即可满足通风量的要求，而大户型房间数量多，浴室卫生间多，使用的通风模块也相应增多，多台排风机同时运转，也就能满足大户型的通风量。所以，它适用于各种面积大小的平层，以及带跃层的住宅，或多层别墅。
户型：VILLA。346.32㎡
模块数量
通风量
换气次数

90m³/h
2160m³/天
0．09次/h
2．2次/天
3排风机
180m³/h
4320m³/天
0．175次/h
4．2次/天
10进风口
330m³/h
7920m³/天
0．32次/h
7．6次/天
户型:TOWNHOUSE-1。233.73㎡
模块数量
通风量
换气次数

90m³/h
2160m³/天
0．128次/h
3．07次/天
3排风机
180m³/h
4320m³/天
0．257次/h
6．62次/天
9进风口
330m³/h
7920m³/天
0．47次/h
11．28次/天
户型:7F1DT2。249.06㎡
模块数量
通风量
换气次数

90m³/h
2160m³/天
0．12次/h
2．88次/天
3排风机
180m³/h
4320m³/天
0．24次/h
5．76次/天
7进风口
330m³/h
7920m³/天
0．44次/h
10．56次/天
户型:6F1T2。139.80㎡
模块数量
通风量
换气次数

30m³/h
720m³/天
0.07次/h
1．7次/天
1排风机
60m³/h
1440m³/天
0.14次/h
3．4次/天
4进风口
110m³/h
2640m³/天
0.26次/h
6．2次/天
户型:多层2。86.01㎡
模块数量
通风量
换气次数

30m³/h
720m³/天
0.12次/h
2．88次/天
1排风机
60m³/h
1440m³/天
0.23次/h
5．52次/天
3进风口
110m³/h
2640m³/天
0.43次/h
10．32次/天
户型:多层。64.98㎡
模块数量
通风量
换气次数

30m³/h
720m³/天
0.15次/h
3．69次/天
1排风机
60m³/h
1440m³/天
0.31次/h
7．4次/天
3进风口
110m³/h
2640m³/天
0.56次/h
13．54次/天
户型:高层1。89.76㎡
模块数量
通风量
换气次数

30m³/h
720m³/天
0.11次/h
2．67次/天
1排风机
60m³/h
1440m³/天
0.22次/h
5．35次/天
3进风口
110m³/h
2640m³/天
0.41次/h
9．8次/天
产品性能及各项指标
品牌
德国朗仕
主机
产品型号
Skalar-G
产品尺寸
245宽 X 245高 X 145深
排风量
110 m³/h， 60 m³/h， 30 m³/h
耗电量
38 w， 22 w， 11 w
噪音
48 dB， 36 dB， 28 dB
面板材料
面板材料：台湾奇美；产地：台湾；耐色衰：10年
组成构件
由电机、涡壳、电子控制装置、机壳、安装外壳、挂钩、进风面板、密封圈、回风逆止阀和尘土过滤膜组成；
使用年限
7年
电机
品牌
德国ebm papst公司
产地
德国
优点说明
排风机：面板设计美观，材质高贵，色泽不变；带过热保护电子控制式电机，三挡风量调节；有电子控制装置和保护安全的接线端子；钢制叶轮切线出风，涡壳回旋加压、加速；遇抗压阻力时，能自动感压变频增压，有回风逆止阀，防止风倒灌；有尘土过虑膜（可清洗后反复使用），保护电机；使用具有当今国际最先进水平的ebm电机和ASA材料；安装维护简易，无须在吊顶额外留检修口；有国家3C认证证书。
进风口
产品型号
ALD-F

产品尺寸
250宽 X 125高 X 225-455深

产品材质
台湾奇美，产地：台湾；

组成构件
由出风面板、风压平衡保护器、安装外壳、消音组件、过渡连接套、外墙格栅和尘土过滤膜组成；

耐候性
耐色衰：10年
进风口优点说明
面板设计美观，材质高贵，色泽不变；有开关控制进风功能；有风压平衡保护器，抗户外高层强对流风压侵入；有尘土过虑膜（可清洗后反复使用）；有三重隔绝室外噪音装置，可用于邻街住宅；有阻挡蚊虫的丝网；有冬季防结露功能（经过东北和西北寒冷地区实际检验）；有四面出风设计，提高节能性和舒适性；使用具有当今国际最先进水平的ASA材料；
产品合格证明、
检验报告
排风机Skalar-G的3C认证证书；排风量检测报告；
外墙进风口的隔声检测报告；质量企业标准；
ISO 9001 质量管理体系认证证书；
国家康居住宅选用产品和部品；
建设部建筑节能金奖证书；
北京市建筑节能集成选用产品；
建设部和北京市建委节能住宅示范项目选用产品；
（见附件1）
系统优点说明
德国朗仕机械式负压自然（无管道）单向流住宅新风系统相比带管道的负压单向流住宅新风系统，有如下优点：
1．无管道系统比有管道系统通风的效果更好。无管道排风机无须使用吸风管道，使得每个房间的负压值完全相等，基本上保证了每个房间等量进风的可靠性。而带吸风管道的排风机，由于管道长短的不一，管道内压力损失也就不一样，所以，每个吸风口吸入的风量也就不一样；
2．无管道系统比有管道系统通风更舒畅；无管道系统比有管道系统的整个住宅的新风对流效果更佳；无管道系统比有管道系统的整个房间的新风扩散性要好。
3．另外，从安装和维护成本的比较上来看，管道的使用也会占用室内空间，增加安装费用；而定期清洗管道，也会增加维护成本；另外，安装管道会在室内墙面增加回风口，影响室内的装饰美观。
4．无带管道的系统比带管道的系统的风流组织更合理，安装维护更便宜。下图，进风口进风舒适度描述：

普通暖气，进风舒缓,
影响范围很小
地板采暖，进风平展，
室温几乎无改变

配件清单
排风机安装在明卫安装配件
M6胀栓，Ф80软管，卡箍（或尼龙扎带），三联开关，4×30螺丝，BV1.5塑铜线，排风机圆筒，排风机格栅。
排风机安装在暗卫安装配件
M6胀栓，Ф80软管，卡箍（或尼龙扎带），三联开关，4×30螺丝，BV1.5塑铜线。
进风口安装配件
发泡剂，玻璃胶，ABS胶。当外墙厚度超过400mm时，还需增加过度连接套。
安装方案
一、 排风机部分
1、 第一次安装：待卫生间里预埋线（三根控制线、一根零线从安装开关处到安装风机处）、通风竖井出风口做好后，在标定安装风机位置吊装风机外壳。在卫生间天花板上打孔，用两个M6膨胀螺栓将风机外壳固定并将预埋的4根电线从风机外壳的穿线孔穿入到风机外壳内，盖好防尘盖，然后用ø80通风软管一头插入到风机外壳的出风口上，另一头插在通风竖井的出风口上，并用尼龙扎带固定。m1z1lJ5。ebKWHTc。

2、 第二次安装：待工程交工前安装风机主机和三联开关，安装步骤为：将开关暗盒里预埋的三根控制线和一根火线接在三连开关上，安装在预留的暗盒上，然后将风机外壳内的四根电线按排风机上标注的接线位置接在随机带的接线端子上，将接好线的端子插在排风机上，将排风机嵌入到风机外壳内，用随机带的螺丝固定牢。A2X9IbC。jSBAJrw。

二、进风口部分
1、首先，在确定安装进风口的位置，应预留不小于260mm（宽）ｘ135mm（高）的方形孔洞。
2、安装进风口外壳：
进风口外壳标准长度是365mm，外墙薄于这个尺寸，可将长出部分锯掉，外墙厚过这个尺寸，可增加连接套加长。先量出墙的实际厚度（从内墙粉刷层到外墙粉刷层），把墙的厚度再减去两厘米（因外墙格栅的厚度有两厘米），按这个尺寸，用锯切割风口外壳白色壳体部分（切割前先将壳体内的消音套取出）。切割后，将风口外壳放入预留孔中，白色泡沫部分向室外，灰色塑料部分的端面与内墙面相平，内墙面一端要比外墙面一端高3mm，以防止雨水倒灌。外壳与孔洞四周的缝隙，用发泡剂密封固定。如当时不装室内面板部分，请盖上外壳两端的防尘保护盖。xxAFG3r。AnSasmA。
3、 内、外墙面抹灰处理：
外墙面：因外墙格栅外框尺寸为245mm（宽）ｘ155（高）mm，内框尺寸为200mm（宽）ｘ105（高）mm，而风口外壳预留孔要远远大于这个尺寸，所以，请在外墙抹灰时，必须将风口外壳四周缝隙抹平，并以外壳正中心为中心点，留出不小于210mm（宽）ｘ115（高）mm或不大于220（宽）mmｘ130（高）mm的方孔，这样安装外墙格栅时，格栅能够遮盖住安装缝隙，不会影响美观。如外墙挂石材，也要留同样的尺寸。qU9eaxb。zt8M8gi。
内墙面：内墙刮腻子时，请将外壳与孔洞四周的缝隙抹平（注意：不要把螺丝安装孔抹上），并且，灰壳体室内端面与内墙面务必垂直平齐。GhJbEHo。htHUgUi。
4、 安装外墙格栅：
待发泡剂干固后，取下外墙防尘盖，连接套两边的宽边筋对着白色壳体内的凹槽，将外墙格栅上的两个卡子插到连接套上的两个长孔内（叶片口向下，防雨水飘入），隔栅与外墙面接触面打上玻璃胶（增加隔栅与外墙面的牢固度），插入到壳体内，找正、按紧、压平、粘牢，然后，在围绕隔栅与墙面的缝隙打一圈玻璃胶（防止墙面雨水渗漏）。待外墙粉刷完毕后，撕下格栅上的粉刷保护纸。05gNKvB。jhgTIJ3。
5、 安装室内面板：
室内墙面粉刷后，取下内墙防尘盖，依次装入消音套（防蚊网向外）、调节器（调节钮在上方），用随机带的螺丝，将面板外框固定在外壳的螺丝孔上（面板外框上的两个凸出开口槽在下），过滤膜网格装到面板外框内，再装上过滤膜、手柄、面板。装面板时注意：先将面板上左边的小轴插到面板外框上左边的开口槽内，再将面板上右边的小轴对准面板外框上右边的开口草槽，向槽内一推即可，最后，扣上面板。注意：安装面板时，一定要左插右推，不能右插左推或两个轴同时向上推，那样面板小轴容易断掉，因两个开口槽尺寸不一样。BBEVZw1。vmKrRJ8。
6、 使用与维护：
调节器手柄在面板外框与面板之间，用它来调节进风量的大小。打开面板里面有一片过滤膜，过滤膜一般每月清洗或更换两次（风沙大的天气缩短清洗周期），清洗时取下过滤膜用清水拍打冲洗，甩干整平后再放入面板内。清洗时不能揉搓，清洗两次后应更换。面板用干净布轻轻擦拭，避免硬物划伤影响美观。xwcOzWb。EJhatKp。
