土方明挖专项安全技术措施
一、工程概况
东干隧洞总长28.763km（桩号东干0+000～东干28+762.89），为无压输水隧洞，设计流量10.19m/s。东干隧洞工程施工任务有土方明挖、土质边坡截、排水沟开挖及浆砌石砌筑。土方明挖工程量86966.40m；M7.5浆砌石工程量为851.97m。
TBM通风支洞设在桩号东干17+638.29，支洞长1300.05m，纵坡39.63%。通风支洞斜井起坡点距主洞最近边线为25m，支洞采用双联正交形式，斜井内设双轨车道，交叉段设单车道，斜井段断面净宽3.65m，交叉段断面净宽2.5m，净高3.2m，断面为城门洞形。TBM通风支洞土方明挖及浆砌石砌筑主要是洞脸部位的开挖施工及洞口的浆砌石防护施工。
二、专项安全措施
2.1、土石方明挖、土质边坡截、排水沟明挖和浆砌石砌筑施工程序及保证措施
2.1.1、施工程序
㈠土方明挖

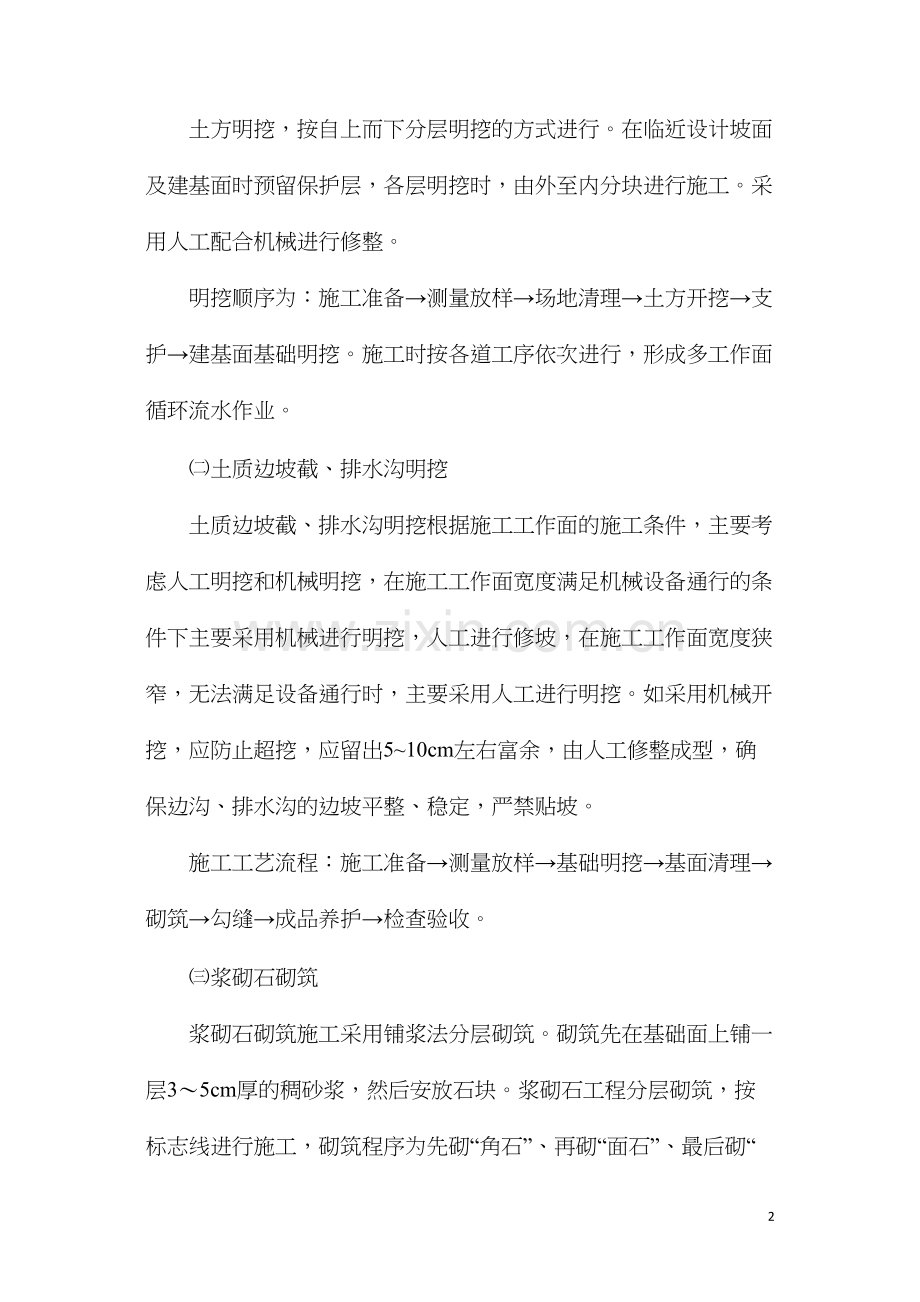

土方明挖，按自上而下分层明挖的方式进行。在临近设计坡面及建基面时预留保护层，各层明挖时，由外至内分块进行施工。采用人工配合机械进行修整。
明挖顺序为：施工准备→测量放样→场地清理→土方开挖→支护→建基面基础明挖。施工时按各道工序依次进行，形成多工作面循环流水作业。
㈡土质边坡截、排水沟明挖
土质边坡截、排水沟明挖根据施工工作面的施工条件，主要考虑人工明挖和机械明挖，在施工工作面宽度满足机械设备通行的条件下主要采用机械进行明挖，人工进行修坡，在施工工作面宽度狭窄，无法满足设备通行时，主要采用人工进行明挖。如采用机械开挖，应防止超挖，应留出5~10cm左右富余，由人工修整成型，确保边沟、排水沟的边坡平整、稳定，严禁贴坡。
施工工艺流程：施工准备→测量放样→基础明挖→基面清理→砌筑→勾缝→成品养护→检查验收。
㈢浆砌石砌筑
浆砌石砌筑施工采用铺浆法分层砌筑。砌筑先在基础面上铺一层3～5cm厚的稠砂浆，然后安放石块。浆砌石工程分层砌筑，按标志线进行施工，砌筑程序为先砌“角石”、再砌“面石”、最后砌“腹石”。每砌3～4皮为一个分层高度，每个分层高度找平一次。勾缝在砌筑施工24小时以后进行。
施工工艺流程：施工准备→施工测量→基础明挖→基面清理→砌筑→勾缝→成品养护→检查验收。
2.1.2、保证措施
㈠土方明挖安全保证措施
⑴开工前加强对开挖线外原始边坡进行查看，对边坡坡面存在危岩的部位，根据情况安排人工进行定点清除，保证施工过程的整体安全。
⑵安排专职安全员现场巡视，严格检查不按安全操作规程施工作业的行为及各种存在的安全隐患。
⑶进行土方拉运作业，车辆会车时应轻车让重车。应注意周围工人及车辆。重车运行，前后两车间距必须大于5m；下坡时，间距不小于l0m。车道应有专人维修。
⑷加强与业主、监理单位的安全部门和其他相关单位进行配合协调各项安全管理工作。
⑸加强与地方的协调联系，及时了解施工可能对周边环境造成的影响，以便及时调整施工安排。
⑹土方明挖区内安全保证措施
①作业区设置足够的设备运行场地和施工人员通道。
②悬崖、陡坡、陡坎边缘设置防护栏或明显警告标志。
③施工机械设备颜色鲜明，灯光、制动、作业信号、警示装置齐全可靠。
④设置防止坍塌的安全防护和监测措施。
⑤在土方明挖之前，清除设计边线外5m范围内的浮石、杂物，并修筑截水沟。
㈡土质边坡截、排水沟开挖安全保证措施
