cd4017工作原理及应用电路图:
CD4017功能简述:
   CD4017就是5位Johnson计算器，具有10个译码输出端，CP，CR，INH输入端。时钟输入端得斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升与下降时间无限制。INH为低电平时，计算器在时钟上升沿计数；反之，计数功能无效。CR为高电平时，计数器清零。Johnson计数器，提供了快速操作，2输入译码选通与无毛刺译码输出。防锁选通，保证了正确得计数顺序。译码输出一般为低电平，只有在对应时钟周期内保持高电平。在每10个时钟输入周期CO信号完成一次进位，并用作多级计数链得下级脉动时钟。

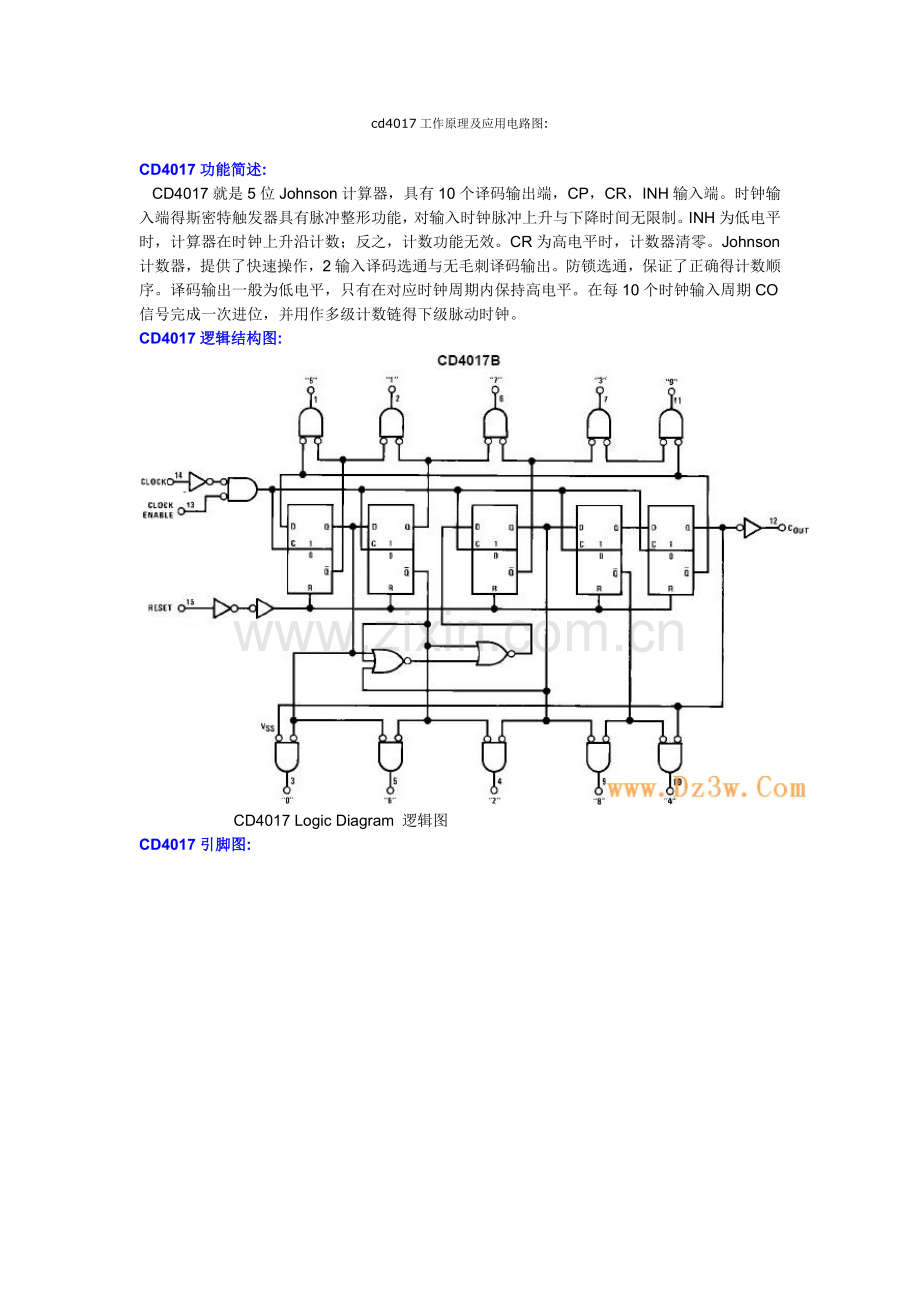

CD4017逻辑结构图:

                      CD4017 Logic Diagram 逻辑图
CD4017引脚图:

                         CD4017得引脚图
CD4017引脚功能：
CD4017内部就是除10得计数器及二进制对10进制译码电路。CD4017有16支脚，除电源脚VDD及VSS为电源接脚，输入电压范围为3–15V之外，其余接脚为：
A、频率输入脚：CLOCK(Pin14)，为频率信号得输入脚。
B、数据输出脚：
a、 Q1-Q9(Pin3，2，4，7，10，1，5，6，9，11)，为解码后得时进制输出接脚，被计数到得值，其输出为Hi，其余为Lo 电位。
b、CARRY OUT（Pin12），进位脚，当4017计数10个脉冲之后，CARRY OUT将输出一个脉波，代表产生进位，共串级计数器使用。
D、 控制脚：
a、 CLEAR(Pin15)：清除脚或称复位(Reset)脚，当此脚为Hi时，会使CD4017得Q0为”1”，其余Q1-Q9为”0”。
b、CLOCK ENABLE(Pin13)，时序允许脚，当此脚为低电位，CLOCK输入脉波在正缘时，会使CD4017计数，并改变Q1-Q9得输出状态。
方框图:
十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号得分配，整个输出时序就就是O0、O1、O2、…、O9依次出现与时钟同步得高电平，宽度等于时钟周期。
CD4017有10个输出端（O0～O9）与1个进位输出端～O5-9。每输入10个计数脉冲，～O5-9就可得到1个进位正脉冲，该进位输出信号可作为下一级得时钟信号。
CD4017有3个输（MR、CP0与~CP1），MR为清零端，当在MR端上加高电平或正脉冲时其输出O0为高电平，其余输出端（O1～O9）均为低电平。CP0与～CPl就是2个时钟输入端，若要用上升沿来计数，则信号由CP0端输入；若要用下降沿来计数，则信号由～CPl端输入。设置2个时钟输入端，级联时比较方便，可驱动更多二极管发光。
由此可见，当CD4017有连续脉冲输入时，其对应得输出端依次变为高电平状态，故可直接用作顺序脉冲发生器。

<CD4017引脚图>
一、用一个CD4017制成得彩灯电路
     1、用一个CD4017制作得彩灯电路如图1 所示。

<CD4017电路图>
     2、电路工作原理
     CD4017输出高电平得顺序分别就是③、②、④、⑦、⑩、①、⑤、⑥、⑨脚，故③、②、④、⑦、⑩、①脚得高电平使6串彩灯向右顺序发光，⑤、⑥、③脚得高电平使6串彩灯由中心向两边散开发光。各种发光方式可按自己得需要进行具体得组合，若要改变彩灯得闪光速度，可改变电容C1得大小。
     二、用三个CD4O17彩灯电路图
CD4017得级连，如图2所示。

<CD4017原理图电路>
     2．CD4017级连后可以顺序输出24个高电平，同上理可组合出各种不同得发光方式，见图3，可使6串彩灯向右流水发光，再向左流水发光，中心向两边散开后再向中心靠拢发光，1、3、5、2、4、6串间隔发光等等
