《 园林制图》考试试卷A

一、名词解释：（2分╳5=10分）
1、灭点：2、竖式图纸3、轴间角：4、基透视5、全透视：
二、填空题：（2分╳5=10分）
1、三面投影体系中点的投影规律为 、 、 。
2、两直线的相对位置可分为 、 、 。
3、字体高度（用h表示）的工程尺寸系列为：1.8、 、 、 、
、 、 、 mm等八种，字体高度代表字体的号数。
4、投影分为 、 两种，其中 投影又分为 、 两种。
5、园林设计时分区有两种，一是按 分区，一是按 分区 。
三、选择题：（1分╳10=10分）
1、A0图纸幅面是A4图纸幅面的。 （ ）
（a）4倍；（b）8倍；（c）16倍；（d）32倍。
2、三面投影体系中，下列叙述不正确的是。 （ ）
（a）H面绕x轴向下转90o；（b）V面不动；
（c）H面绕Z轴向右转90o；（d）W面绕Z轴向右转90o。
3、能反映出物体左右前后方位的视图是。 （ ）
（a）左视图；（b）俯视图；（c）主视图；（d）后视图。
4、点A的y坐标为0，其空间位置在。 （ ）
（a）原点处；（b）Z轴上；（c）V面上；（d）H面上。
5、已知a'b'倾斜于ox，ab//ox，则AB直线为。 （ ）
（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。
6、能用直角三角形法求一般位置直线实长的一组已知条件是。 （ ）
（a）ab，b'；（b）ab,a'b'；（c）ab，a'；（d）a'b'，a。
7、一条正平线与一条一般位置直线垂直，这两直线投影互相垂直的是。 （ ）
（a）V面投影；（b）H面投影；（c）W面投影；（d）V、H面投影。
8、在一般位置平面P内取一直线AB，若a'b'//ox轴，则AB直线是。 （ ）
（a）水平线；（b）正平线；（c）侧平线；（d）侧垂线。
9、下列几组两平面相交，其交线为水平线的是。 （ ）
（a）正垂面与侧垂面；（b）水平面与一般位置平面；
（c）侧平面与一般位置平面；（d）侧垂面与一般位置平面。
10、侧平圆中心线的正等测图应平行。 （ ）
（a）X、Y轴；（b）X、Z轴；（c）Y、Z轴；（d）任意两轴。
四、仿宋字练习题：（5分）
默写一首描写梅、兰、竹、菊（这四种植物任选一种）的古诗。

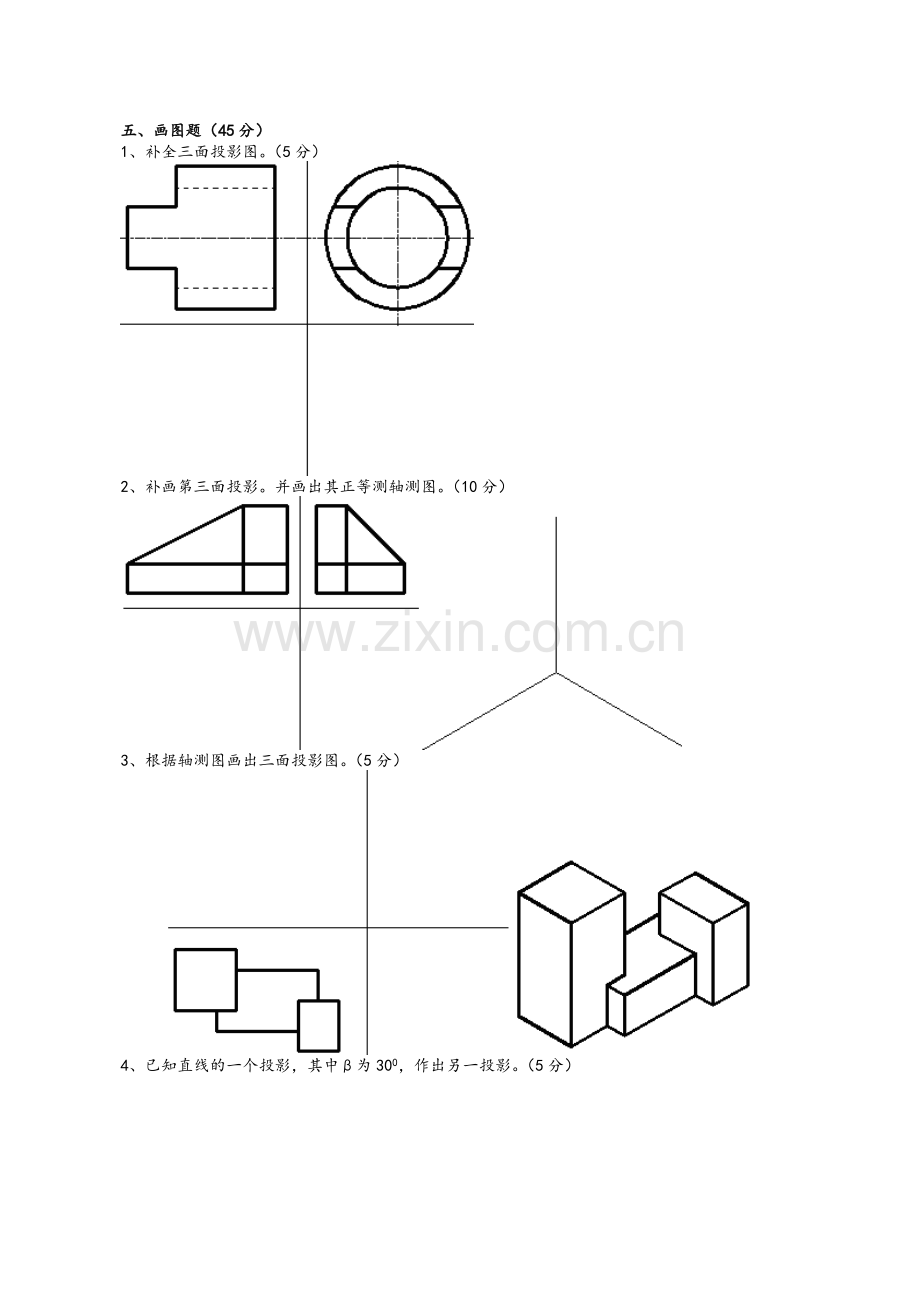

五、画图题（45分）
1、补全三面投影图。（5分）

2、补画第三面投影。并画出其正等测轴测图。（10分）

3、根据轴测图画出三面投影图。（5分）

4、已知直线的一个投影，其中β为300，作出另一投影。（5分）

5、求直线AC与平面EFG的交点，并判断可见性。（5分）

6、求两平面ABCD与平面EFG的交线，并判断可见性。（5分）

7、用视线法作透视图。（5分）

8、用量法点作透视图。（5分）

得分

六、综合题：（20分）

根据三面投影图，画出正等轴测图，并画出其透视图。

《 园林制图 》考试试卷（一）答案

一、名词解释：（2分╳5=10分）
1、灭点：（1）假定实际互相平行的水平线段，因与画面不平行，向远处延伸，愈远愈见逐渐靠拢，必在视觉上产生缩小，缩短直至一点而消失，此点即为灭点。（2）一组相互平行的直线在无限远处相交于一点。此点为该组平行直线的灭点。
2、竖式图纸。短边为水平边的图纸、
3、轴间角：轴测轴间的夹角叫做轴间角。
4、基透视：基点a的透视即为A点的基透视。
5、全透视：（1）迹点与灭点的连线为该线段的全透视。（2）线段所在直线的透视为该线段的全透视。
二、填空题：（2分╳5=10分）
1、三面投影体系中点的投影规律为 长对正、宽相等、高平齐。
2、两直线的相对位置可分为 相交、平行、异面。
3、字体高度（用h表示）的工程尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm等八种，字体高度代表字体的号数。
4、投影分为 中心投影、平行投影两种，其中平行投影又分为 正投影 、 斜投影 两种。
5、园林设计时分区有两种，一是按 功能 分区，一是按 景点 分区 。
三、选择题：（1分╳10=10分）
1、A0图纸幅面是A4图纸幅面的。 （c）
（a）4倍；（b）8倍；（c）16倍；（d）32倍。
2、三面投影体系中，下列叙述不正确的是。 （c）
（a）H面绕x轴向下转90o；（b）V面不动；
（c）H面绕Z轴向右转90o；（d）W面绕Z轴向右转90o。
3、能反映出物体左右前后方位的视图是。 （b）
（a）左视图；（b）俯视图；（c）主视图；（d）后视图。
4、点A的y坐标为0，其空间位置在。 （c）
（a）H面上；（b）Z轴上；（c）V面上；（d）原点处。
5、已知a'b'倾斜于ox，ab//ox，则AB直线为。 （b）
（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。
6、能用直角三角形法求一般位置直线实长的一组已知条件是。 （b）
（a）ab， b'；（b）ab, a'b'；（c）ab，a'；（d）a'b'，a。
7、一条正平线与一条一般位置直线垂直，这两直线投影互相垂直的是。 （a）
（a）V面投影；（b）H面投影；（c）W面投影；（d）V、H面投影。
8、在一般位置平面P内取一直线AB，若a'b'//ox轴，则AB直线是。 （a）
（a）水平线；（b）正平线；（c）侧平线；（d）侧垂线。
9、下列几组两平面相交，其交线为水平线的是。 （b）
（a）正垂面与侧垂面；（b）水平面与一般位置平面；
（c）侧平面与一般位置平面；（d）侧垂面与一般位置平面。
10、侧平圆中心线的正等测图应平行。 （c）
（a）X、Y轴；（b）X、Z轴；（c）Y、Z轴；（d）任意两轴。
四、仿宋字练习题：（5分）
默写一首描写梅、兰、竹、菊（这四种植物任选一种）的古诗。
1、梅：梅花 王安石 墙角树枝梅，凌寒独自开。遥知不是雪，为有暗香来。
2、兰：孤兰 李 白 孤兰生幽园，众草共芜没。虽照阳春晖，复悲高秋月。 飞霜早淅沥，绿艳恐休歇。若无清风吹，香气为谁发？
3、竹：竹里馆 王维 独坐幽篁里，弹琴复独啸。深林人不知，明月来相照。
4、菊：咏菊 黄巢 待到秋来九月八，我花开后百花杀。冲天香阵透长安，满城尽带黄金甲。
画菊 郑思肖 花开不并百花丛，独立疏篱趣无穷。宁可枝头抱香死，何曾吹落北风中。
五、画图题（45分）
1、补全三面投影图。（5分）

2、补画第三面投影。并画出其正等测轴测图。（10分）

3、根据轴测图画出三面投影图。（5分）

4、已知直线的一个投影，其中β为300，作出另一投影。（5分）

作图提示：
1、过点a’作直线a’e垂直于a’b’。
2、过点d’作直线d’e，使角∠a’d’e=300。
根据直角三角形法求直线实长的原理。
a’e的长度为△y。
如左图：ed为△y。

5、求直线AC与平面EFG的交点，并判断可见性。（5分）

6、求两平面ABCD与平面EFG的交线，并判断可见性。（5分）

7、用视线法作透视图。（5分）

8、用量法点作透视图。（5分）

六、综合题：（20分）
根据三面投影图，画出正等轴测图，并画出其透视图。

《 园林制图》考试试卷B
一、名词解释：（2分╳5=10分）
1、轴测轴：2、平行投影：3、横式图纸：4、真高线：5、心点：
二、填空题：（2分╳5=10分）
1、直线在三面投影体系中的位置，可分为 、
、 。
2、两条直线成直角，在一个投影面上的投影仍为直角的条件为
。
3、书写六个园林设计要素： 、 、 、
、 、 。
4、轴测图根据投射线与投射面的夹角不同分为 、 两种，根据轴向变形系数不同又分为 、 、 三类。
5、我们理解园林设计的可达性原则为： 、 、 。
三、选择题：（1分╳10=10分）
1、当直线、平面与投影面垂直时，其在该投影面上的投影具有。 （ ）
（a）积聚性；（b）显实性；（c）类似性；（d）从属性。
2、左视图反映了物体的什么方位。 （ ）
（a）上下；（b）左右；（c）上下前后；（d）前后左右。
3、绘制点的投影图时，V面投影和H面投影相等的坐标是。 （ ）
（a）x；（b）y；（c）z；（d）x和y。
4、下列几组点中，在W面上为重影点，且A点可见的一组点是。 （ ）
（a）A（5,10,8），B（10,10,8）；（b）A（10,10,8），B（10,10,5）；
（c）A（10,30,5），B（5,30,5）；（d）A（10，30，8），B（10,20,8）。
5、已知c'd'//ox，cd//ox，则CD直线为。 （ ）
（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。
6、在下列两直线的V、H面投影中，不能直接判断其平行的是。 （ ）
（a）两水平线；（b）两正平线；（c）两侧平线；（d）两侧垂线。
7、一条铅垂线与一条一般位置直线交叉，它们的公垂线是。 （ ）
（a）正平线；（b）水平线；（c）侧平线；（d）一般位置直线。
8、一水平线与Q面平行，此水平线的投影与Q平面内的。 （ ）
（a）任一直线同面投影平行；（b）水平线同面投影平行；
（c）正平线同面投影平行；（d）侧平线同面投影平行。
9、正等测的轴间角是。 （ ）
（a）都是90°；（b）90°，135°，135°；（c）都是120°；（d）90°，90°，135°。
10、平行于正立投影面的正方形，对角线平行于X轴、Z轴，它的正等测图是。 （ ）
（a）菱形；（b）正方形；（c）多边形；（d）长方形。
四、仿宋字练习题：（5分）
默写一首描写四季（春、夏、秋、冬任选一个季节）风景的古诗。

得分

五、画图题（45分）

1、补全三面投影图。（5分）

2、补画第三面投影。并画出其正等测轴测图。（10分）

3、根据轴测图画出三面投影图。（5分）

4、已知直线的一个投影，其中α为300，作出另一投影。（5分）

5、求直线AC与平面EFG的交点，并判断可见性。（5分）

6、求平面ACD与平面EFG的交线，并判断可见性。（5分）

7、用量法点作透视图。（5分）

8、用视线法作透视图。（5分）

得分

六、综合题：（20分）

根据三面投影图，画出正等轴测图，并画出其透视图。

《
园林制图 》考试试卷（二）答案
一、名词解释：（2分╳5=10分）
1、轴测轴：建立在物体上的坐标轴在投影面上的投影叫做轴测轴。
2、平行投影：所有投射线都相互平行，这样形成的投影为平行投影，根据投射线与投影面是否垂直，平行投影可分为两种正投影和斜投影。
3、横式图纸：长边为水平边的图纸。
4、真高线：画面上的点其透视为该点本身，其基透视为基点且在基线上，此时点的透视高度反映点的真实高度，称为真高线。
5、心点：（1）视点S在画面P上的正投影。（2）是主视线Ss，与画面的垂足。
（3）是与画面成90°角的水平线的灭点。
二、填空题：（2分╳5=10分）
1、直线在三面投影体系中的位置，可分为 一般直线、投影面平行线、投影面垂直线。
2、两条直线成直角，在一个投影面上的投影仍为直角的条件为 其中任一条直线与该投影面平行。
3、书写六个园林设计要素： 建筑 、 地形 、 水 、 植物 、 道路 、 动物 。
4、轴测图根据投射线与投射面的夹角不同分为 正轴测 、斜轴测 两种，根据轴向变形系数不同又分为 等测 、 二测 、 三测 三类。
5、我们理解园林设计的可达性原则为：行动上可以通过、视觉上可以看到、思想上可以理解。
三、选择题：（1分╳10=10分）
1、当直线、平面与投影面垂直时，其在该投影面上的投影具有。 （a）
（a）积聚性；（b）显实性；（c）类似性；（d）从属性。
2、左视图反映了物体的什么方位。 （c）
（a）上下；（b）左右；（c）上下前后；（d）前后左右。
3、绘制点的投影图时，V面投影和H面投影相等的坐标是。 （a）
（a）x；（b）y；（c）z；（d）x和y。
4、下列几组点中，在W面上为重影点，且A点可见的一组点是。 （c）
（a）A（5,10,8），B（10,10,8）；（b）A（10,10,8），B（10,10,5）；
（c）A（10,30,5），B（5,30,5）；（d）A（10，30，8），B（10,20,8）。
5、已知c'd'//ox，cd//ox，则CD直线为。 （c）
（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。
6、在下列两直线的V、H面投影中，不能直接判断其平行的是。 （c）
（a）两水平线；（b）两正平线；（c）两侧平线；（d）两侧垂线。
7、一条铅垂线与一条一般位置直线交叉，它们的公垂线是。 （b）
（a）正平线；（b）水平线；（c）侧平线；（d）一般位置直线。
8、一水平线与Q面平行，此水平线的投影与Q平面内的。 （b）
（a）任一直线同面投影平行；（b）水平线同面投影平行；
（c）正平线同面投影平行；（d）侧平线同面投影平行。
9、正等测的轴间角是。 （c）
（a）都是90°；（b）90°，135°，135°；（c）都是120°；（d）90°，90°，135°。
10、平行于正立投影面的正方形，对角线平行于X轴、Z轴，它的正等测图是。 （d）
（a）菱形；（b）正方形；（c）多边形；（d）长方形。
四、仿宋字练习题：（5分）
默写一首描写四季（春、夏、秋、冬任选一个季节）风景的古诗。
1、春：春晓 孟浩然 春眠不觉晓，处处闻啼鸟。夜来风雨声，花落知多少。
2、夏: 小池 杨万里 泉眼无声惜细流，树阴照水爱晴柔。小荷才露尖尖角，早有晴蜓立上头。
3、秋: 宿建德江 孟浩然 移舟泊烟渚，日暮客愁新。野旷天低树，江清月近人。
4、冬：江雪 柳宗元 千山鸟飞绝， 万径人踪灭。 孤舟蓑笠翁， 独钓寒舟雪。
五、画图题（45分）
1、补全三面投影图。（5分）

2、补画第三面投影。并画出其正等测轴测图。（10分）

3、根据轴测图画出三面投影图。（5分）

4、已知直线的一个投影，其中α为300，作出另一投影。（5分）

作图提示：
1、过点d作直线de垂直于ad。
2、过点a作直线ae，使角∠ead=300。
根据直角三角形法求直线实长的原理。
de的长度为△z。如左图：ed’为△z。

5、求直线AC与平面EFG的交点，并判断可见性。（5分）

6、求两平面的交线，并判断可见性。（5分）

7、用量点法作透视图。（5分）

8、用视线法作透视图。（5分）

六、综合题：（20分）
根据三面投影图，画出正等轴测图，并画出其透视图
