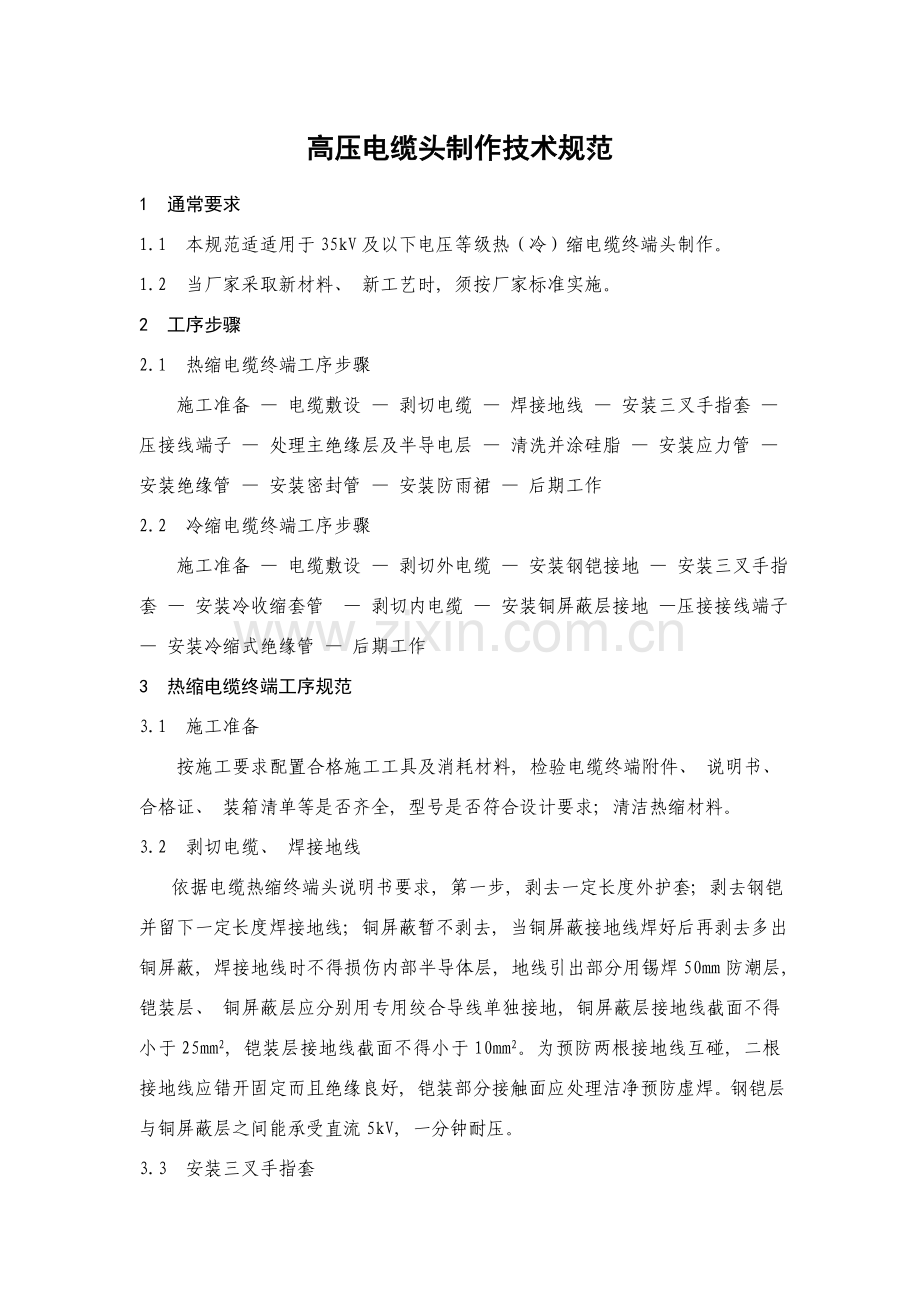

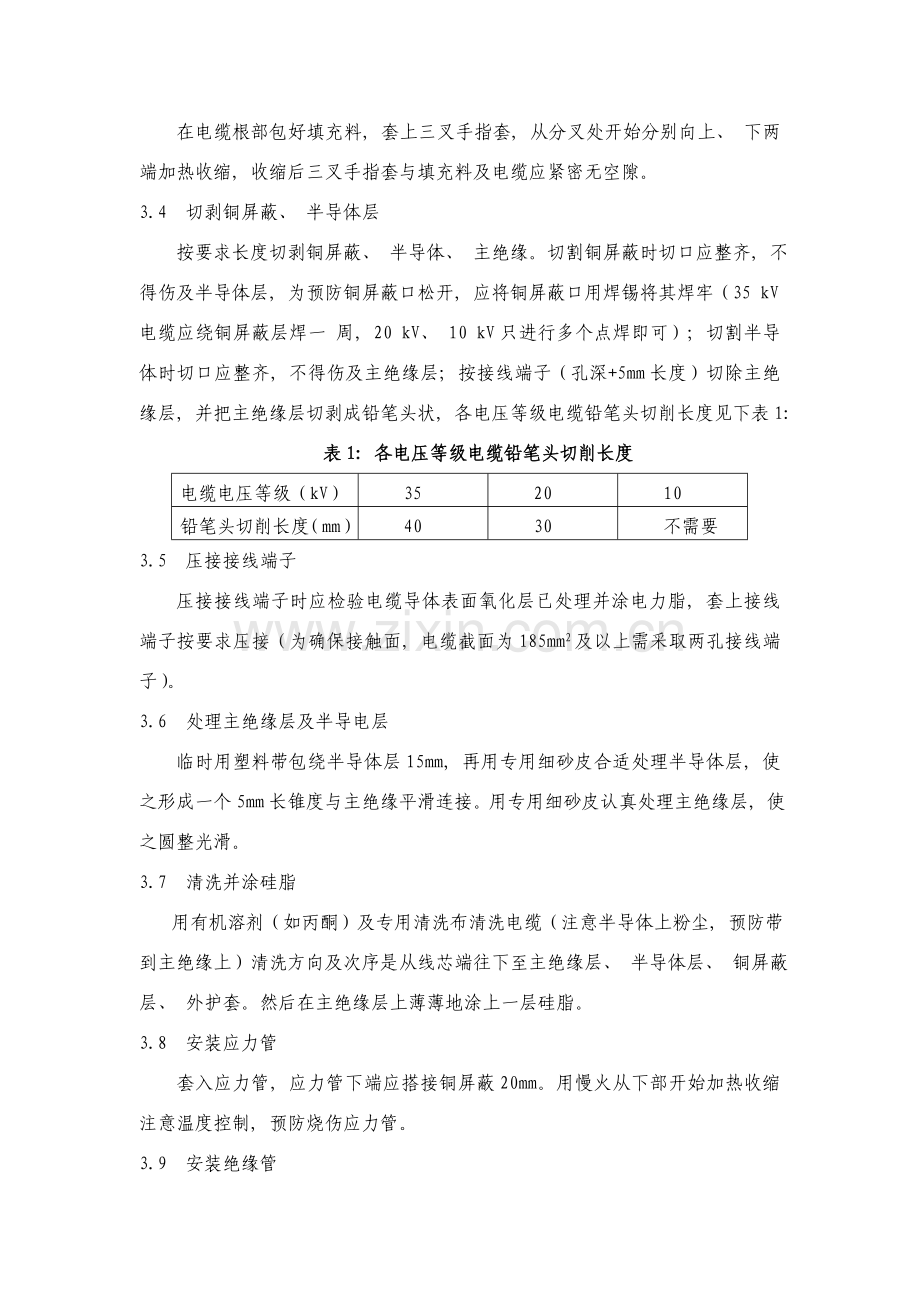

高压电缆头制作技术规范1 通常要求1.1 本规范适适用于35kV及以下电压等级热（冷）缩电缆终端头制作。1.2 当厂家采取新材料、 新工艺时, 须按厂家标准实施。2 工序步骤2.1 热缩电缆终端工序步骤施工准备 电缆敷设 剥切电缆 焊接地线 安装三叉手指套 压接线端子 处理主绝缘层及半导电层 清洗并涂硅脂 安装应力管 安装绝缘管 安装密封管 安装防雨裙 后期工作 2.2 冷缩电缆终端工序步骤施工准备 电缆敷设 剥切外电缆 安装钢铠接地 安装三叉手指套 安装冷收缩套管 剥切内电缆 安装铜屏蔽层接地 压接接线端子 安装冷缩式绝缘管 后期工作3 热缩电缆终端工序规范3.1 施工准备按施工要求配置合格施工工具及消耗材料, 检验电缆终端附件、 说明书、 合格证、 装箱清单等是否齐全, 型号是否符合设计要求; 清洁热缩材料。3.2 剥切电缆、 焊接地线依据电缆热缩终端头说明书要求, 第一步, 剥去一定长度外护套; 剥去钢铠并留下一定长度焊接地线; 铜屏蔽暂不剥去, 当铜屏蔽接地线焊好后再剥去多出铜屏蔽, 焊接地线时不得损伤内部半导体层, 地线引出部分用锡焊50mm防潮层, 铠装层、 铜屏蔽层应分别用专用绞合导线单独接地, 铜屏蔽层接地线截面不得小于25mm2, 铠装层接地线截面不得小于10mm2。为预防两根接地线互碰, 二根接地线应错开固定而且绝缘良好, 铠装部分接触面应处理洁净预防虚焊。钢铠层与铜屏蔽层之间能承受直流5kV, 一分钟耐压。3.3 安装三叉手指套在电缆根部包好填充料, 套上三叉手指套, 从分叉处开始分别向上、 下两端加热收缩, 收缩后三叉手指套与填充料及电缆应紧密无空隙。3.4 切剥铜屏蔽、 半导体层按要求长度切剥铜屏蔽、 半导体、 主绝缘。切割铜屏蔽时切口应整齐, 不得伤及半导体层, 为预防铜屏蔽口松开, 应将铜屏蔽口用焊锡将其焊牢（35 kV电缆应绕铜屏蔽层焊一 周, 20 kV、 10 kV只进行多个点焊即可）; 切割半导体时切口应整齐, 不得伤及主绝缘层; 按接线端子（孔深+5mm长度）切除主绝缘层, 并把主绝缘层切剥成铅笔头状, 各电压等级电缆铅笔头切削长度见下表1: 表1: 各电压等级电缆铅笔头切削长度电缆电压等级（kV）35 20 10 铅笔头切削长度（mm）4030不需要3.5 压接接线端子压接接线端子时应检验电缆导体表面氧化层已处理并涂电力脂, 套上接线端子按要求压接（为确保接触面, 电缆截面为185mm2及以上需采取两孔接线端子）。3.6 处理主绝缘层及半导电层临时用塑料带包绕半导体层15mm, 再用专用细砂皮合适处理半导体层, 使之形成一个5mm长锥度与主绝缘平滑连接。用专用细砂皮认真处理主绝缘层, 使之圆整光滑。3.7 清洗并涂硅脂用有机溶剂（如丙酮）及专用清洗布清洗电缆（注意半导体上粉尘, 预防带到主绝缘上）清洗方向及次序是从线芯端往下至主绝缘层、 半导体层、 铜屏蔽层、 外护套。然后在主绝缘层上薄薄地涂上一层硅脂。3.8 安装应力管套入应力管, 应力管下端应搭接铜屏蔽20mm。用慢火从下部开始加热收缩注意温度控制, 预防烧伤应力管。3.9 安装绝缘管待应力管表面温度降至常温（或略高）时用溶剂擦去应力管表面碳痕, 在应力管与电缆外护套接地引出线处包上密封材料如填充胶或自粘性胶带再套入绝缘管, 一直搭盖至电缆外护套60mm处, 从下部开始加热收缩注意温度控制, 预防烧伤绝缘管。3.10 安装密封管在主绝缘铅笔头处至鼻子4/5处包绕密封胶带, 包绕时应均匀, 然后套入热缩衬管, 先将接线端子搭接面加热至70左右, 然后加热固定。3.11 安装防雨裙用小火按施工图尺寸安装, 通常每个雨裙距离为80-100mm。安装前先用笔作记号, 防雨裙位置: 户内应确保有两只防雨裙在应力管上口端, 户外应确保有三只防雨裙在应力管上口端, 防雨裙安装位置要均匀、 端正, 结束后套上相色管, 并清洗表面碳痕。3.12 后期工作3.12.1 检验电缆热缩后密封情况。3.12.2 清理施工现场。4 冷缩电缆终端工序规范4.1 施工准备按施工要求配置合格施工工具及消耗材料, 检验电缆终端附件、 说明书、 合格证、 装箱清单等是否齐全。4.2 剥切外电缆4.2.1 依据电缆冷缩式户外（内）终端头说明书要求, 剥去电缆外护套层、 钢铠以及内护套层, 检验电缆型号、 主绝缘外径、 导体截面积配置情况。参考以下表2: 表2: 电缆型号、 主绝缘外径、 导体截面积配置情况类别产品型号主绝缘外径（mm）导体截面（mm2）三芯电缆7684PST-G-O21.138.950957685PST-G-O26.745.71201857686PST-G-O38.958.9240400注: 电缆绝缘外径为选型最终决定原因, 截面为参考单芯电缆7684K21.138.950957685K26.745.71201857686K38.958.92406304.2.2 剥去外护套, 留合适长度铠装层（长度按技术资料要求, 通常高出外护层切口25mm）用于焊接接地线, 留合适长度内护层（长度按技术资料要求, 通常高出钢铠切口10mm）, 保留铜屏蔽层。具体剥切尺寸能够根据说明书和现场实际情况以及安装方法来决定, 切割时, 切口应整齐。4.2.3 在铜屏蔽层顶部绕包PVC带, 将铜带固定。4.2.4 在电缆外护套上, 将开剥处往下50mm外护套表面擦洗洁净, 并在外护套口往下25mm处绕包一层防水胶粘带（户内型电缆时, 使用Scotch23胶带）。4.3 安装钢铠接地4.3.1 在25mm长预留钢铠上安装接地线: 先将预留钢铠和电缆外护套60mm表面用专用砂皮处理, 再将钢铠搪好, 进行防松散锡焊（焊点要平整）, 然后用恒力弹簧将接地编织带（截面积大于10mm2）固定在钢铠上。4.3.2 当接地线固定牢靠后, 在引出接地线上做50mm防潮层（户内型电缆对此不作要求）。4.3.3 用PVC胶带将钢铠、 恒力弹簧以及内护套层全部包裹住（不得包住铜屏蔽层）。4.3.4 把接地线放在外护套口下方防水胶粘带上, 再绕包防水胶粘带, 将接地线夹在中间, 形成防水口。4.4 安装三叉手套4.4.1 检验三叉手指套芯绳位置是否符合说明书要求, 为确保三叉手指套套于电缆根部, 可事先先抽掉几圈手指部支撑芯绳（注意不能抽掉太多, 以防手套过早收缩）。4.4.2 把冷缩式三叉手指套放到根部, 逆时针抽掉芯绳, 先收缩颈部, 然后分别收缩三叉手指。4.4.3 用PVC胶带把钢铠接地线固定在电缆上。4.5 安装冷收缩套管4.5.1 套入冷收缩套管, 冷收缩套管与三叉手套搭接长度应大于15mm, 逆时针抽去芯绳, 使其收缩。4.5.2 依次套入其她冷收缩套管, 冷收缩套管与冷收缩套管搭接长度应大于15mm, 逆时针抽去芯绳, 使其收缩。4.5.3 根听说明书要求确定线芯顶端至最终一根冷收缩套管管口距离。4.6 剥切内电缆4.6.1 剥开铜屏蔽层: 在冷收缩套管往上留35mm铜屏蔽层, 其它全部剥去。为预防铜屏蔽层松散, 可先用PVC带（或细铜丝）临时绑扎。切割时注意保持切割端口平滑, 注意保护预留铜屏蔽层。4.6.2 剥开半导电层: 铜屏蔽口往上再保留40mm半导电层, 其它剥去, 剥离时切勿划伤电缆主绝缘层。为预防在剥多出部份半导电层时损伤保留半导电层, 在保留部份半导电层上, 用三层以上电工绝缘胶带进行缠绕。4.6.3 在铜屏蔽层上进行防松散锡焊（焊点要平整）, 然后拆除铜屏蔽层上绑扎带（或细铜丝）, 拆除半导电层上保护胶带。4.6.4 切除顶部绝缘层: 待多出部份半导电层去除后, 依据接线端子孔深加5mm长度, 剥除端部主绝缘层。对外露电缆芯线用胶带进行包扎保护, 然后对主绝缘端部进行铅笔头形状锥度切削, 各电压等级电缆铅笔头切削长度见下表1。4.6.5 用专用细砂皮对主绝缘、 铜屏蔽层进行表面光洁度处理（严禁打磨半导电层）。4.7 安装铜屏蔽层接地4.7.1 在冷缩套管管口往下6mm地方绕包一层防水胶粘带。4.7.2 从电缆半导电层端部, 往下量115mm, 用PVC带作一显著标识, 此处为冷收缩终端收缩基准。4.7.3 在铜屏蔽层上安装接地线: 将铜屏蔽带搪好, 用恒力弹簧将接地编织带（截面积不得小于25mm2）固定在铜屏蔽层上。铜屏蔽层与钢铠层二根接地线应错开固定而且绝缘良好, 能承受直流5kV伏, 一分钟耐压。4.7.4 当接地线固定牢靠后, 在引出接地线上做50mm防潮层（户内型电缆对此不作要求）。4.7.5 把接地线放在冷缩套管管口下方防水胶粘带上, 再绕包防水胶粘带, 将接地线夹在中间, 形成防水口。4.7.6 用PVC胶带在铜屏蔽层、 防水胶粘条以及恒力弹簧包裹住, 严禁包住半导电层。4.8 压接接线端子4.8.1 用专用清洗剂、 清洗布按主绝缘、 三叉手套、 接线端子次序进行清洗。确保清洁后, 戴上专用白手套, 根听说明书要求涂上硅脂（注意不要涂抹在铅笔头和半导电层上）。4.8.2 装上接线端子, 压接到位。（注意: 假如接线端子是大于冷收缩式绝缘管内径, 则先将冷收缩绝缘管套入, 但不要抽取芯绳, 再安装接线端子）。4.8.3 清洁接线端子, 磨去锐角、 毛刺。4.9 安装冷收缩绝缘管4.9.1 套入冷缩式绝缘管, 定位于PVC带标识处, 逆时针抽出芯绳, 使其收缩到位。4.9.2 假如使用接线端子外径小于选型范围内主绝缘外径最小值, 可在接线端子上缠绕所配胶带, 直到其外径达成要求。4.9.3 依据标准规范, 完成与系统接地连接。4.10 后期工作4.10.1 检验电缆冷缩后密封情况。4.10.2 清理施工现场。5 注意事项5.1 单芯电缆热（冷）缩式终端制作过程参考实施。5.2 热缩时应从中间向两个方向进行, 或一个方向进行, 预防管内留有空气。5.3 热缩时预防温度过高烧伤材料, 通常在120-140。5.4 热缩枪火焰应向未收缩方向移动, 在热缩管四面螺旋加热, 这么能够预防收缩后存在厚薄不均现象。5.5 热缩（冷）终端有户内型、 户外型之分, 不得搞错。5.6 整个施工过程要保持清洁。不可用擦过金属或其她物品布擦主绝缘。5.7 冷缩式终端制作过程依据“3M”企业产品编写, 此处数据仅供参考。施工时要依据不一样产品、 不一样型号严格根据作业指导说明书进行。5.8 安装防雨裙时应考虑热缩终端与电气设备连接后防雨裙碗口应朝下。5.9 三相电缆相位与设备对应, 弯曲自然, 不得交叉。
