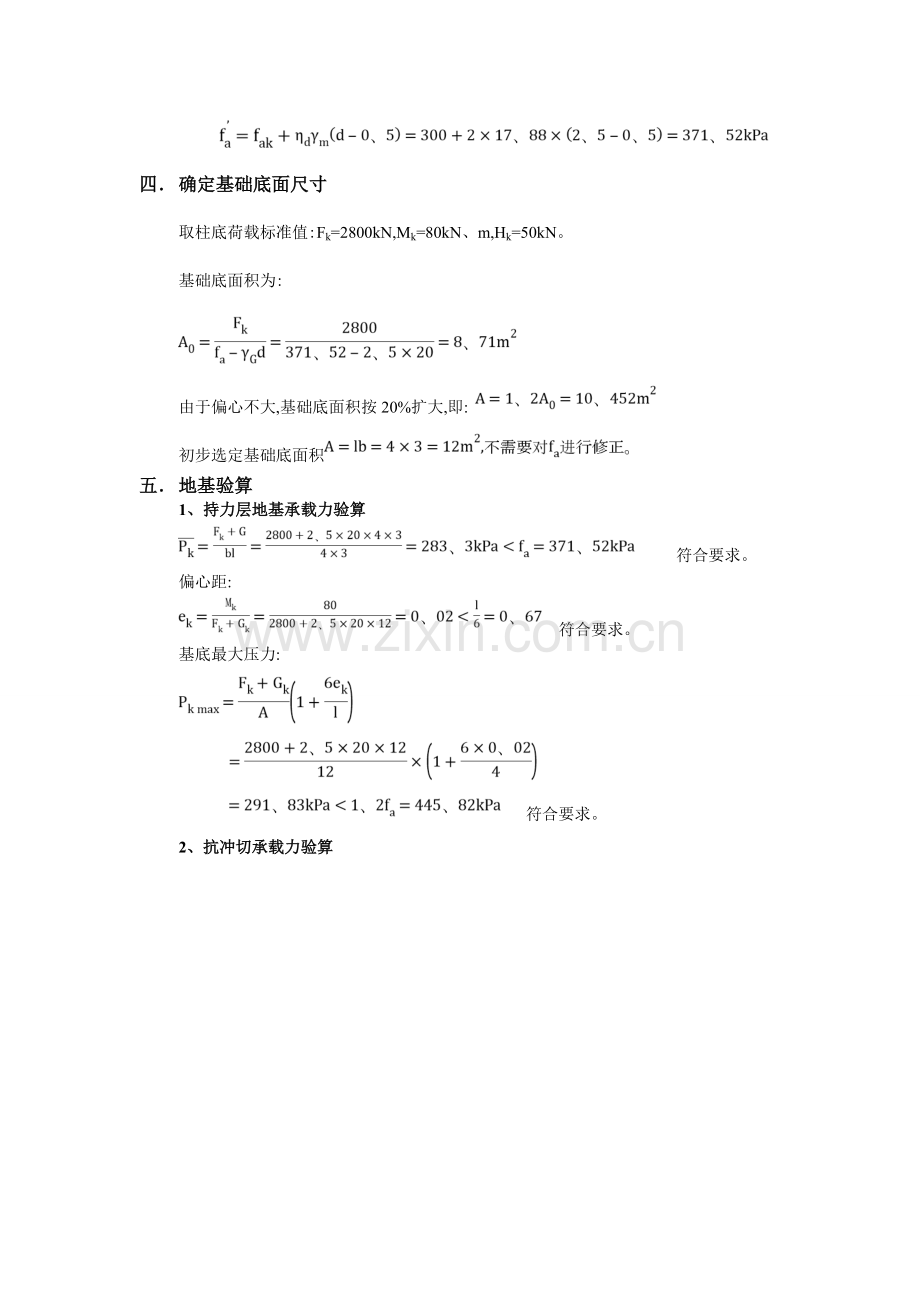

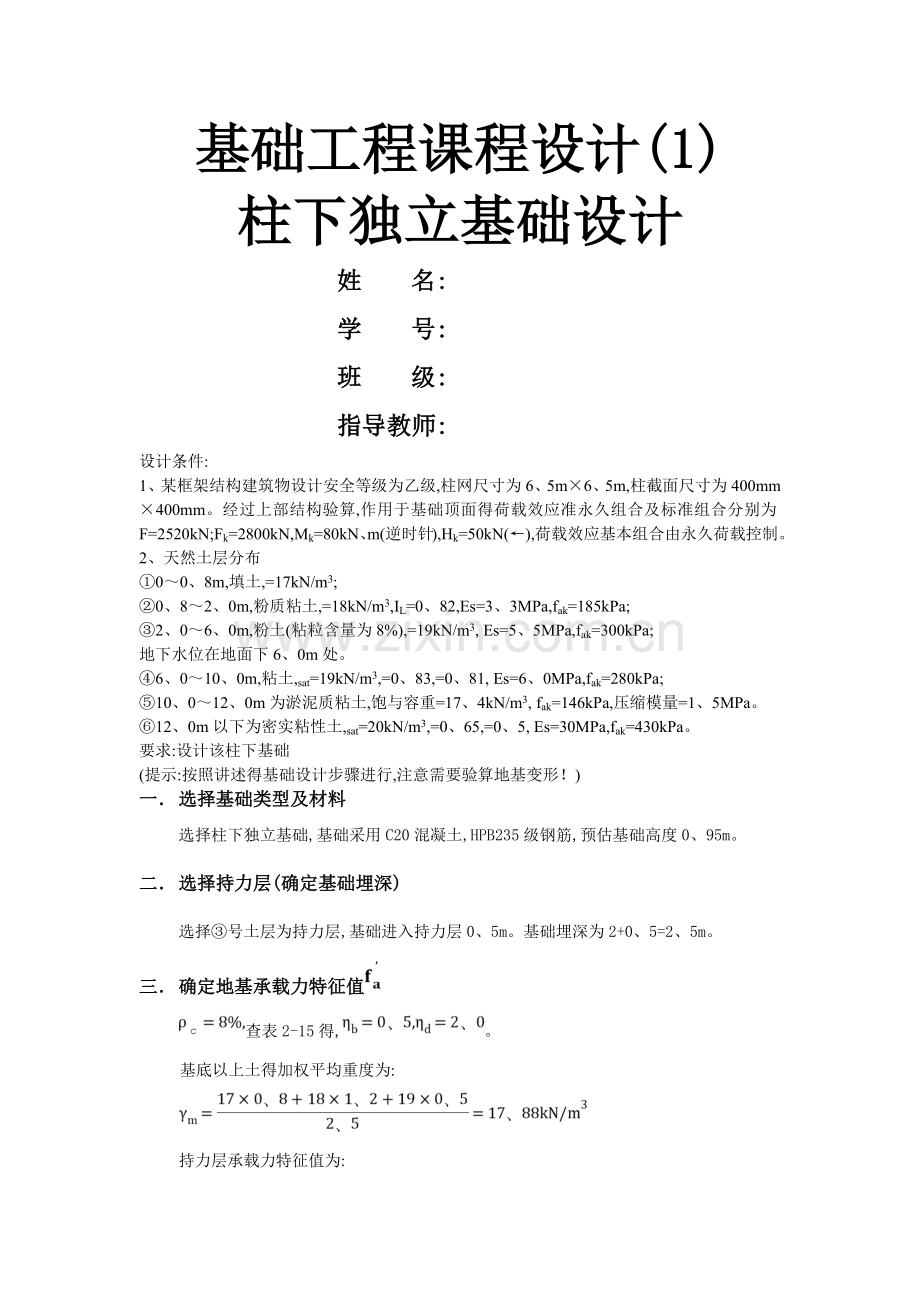

基础工程课程设计(1)柱下独立基础设计姓 名: 学 号:班 级: 指导教师: 设计条件:1、某框架结构建筑物设计安全等级为乙级,柱网尺寸为6、5m6、5m,柱截面尺寸为400mm400mm。经过上部结构验算,作用于基础顶面得荷载效应准永久组合及标准组合分别为F=2520kN;Fk=2800kN,Mk=80kN、m(逆时针),Hk=50kN(),荷载效应基本组合由永久荷载控制。2、天然土层分布00、8m,填土,=17kN/m3;0、82、0m,粉质粘土,=18kN/m3,IL=0、82,Es=3、3MPa,fak=185kPa;2、06、0m,粉土(粘粒含量为8%),=19kN/m3, Es=5、5MPa,fak=300kPa;地下水位在地面下6、0m处。6、010、0m,粘土,sat=19kN/m3,=0、83,=0、81, Es=6、0MPa,fak=280kPa;10、012、0m为淤泥质粘土,饱与容重=17、4kN/m3, fak=146kPa,压缩模量=1、5MPa。12、0m以下为密实粘性土,sat=20kN/m3,=0、65,=0、5, Es=30MPa,fak=430kPa。要求:设计该柱下基础(提示:按照讲述得基础设计步骤进行,注意需要验算地基变形！)一 选择基础类型及材料选择柱下独立基础,基础采用C20混凝土,HPB235级钢筋,预估基础高度0、95m。二 选择持力层(确定基础埋深)选择号土层为持力层,基础进入持力层0、5m。基础埋深为2+0、5=2、5m。三 确定地基承载力特征值查表2-15得,。基底以上土得加权平均重度为:持力层承载力特征值为:四 确定基础底面尺寸取柱底荷载标准值:Fk=2800kN,Mk=80kN、m,Hk=50kN。基础底面积为:由于偏心不大,基础底面积按20%扩大,即:初步选定基础底面积五 地基验算1、持力层地基承载力验算 符合要求。偏心距: 符合要求。基底最大压力: 符合要求。2、抗冲切承载力验算(1)基底净反力:(2)判断冲切椎体就是否在基础底面以内:基础有效高度:(有垫层) 在基础底面以内。(3)计算参数 符合要求。3、软弱下卧层验算号土层为软土,需进行验算。查表2-15得,。由于,故应力扩散角、 符合要求4、地基沉降计算第一层土: 第二层土: 第三层土: 故计算时取至基底下第二层土。查表2-20可得:故取地基以下两层满足规范要求。查表2-18可得: 满足要求。六 配筋计算基底净反力: 取18根直径20mm钢筋 取18根直径16mm钢筋布筋如下图:
