机柜内理线工艺和施工图片.doc

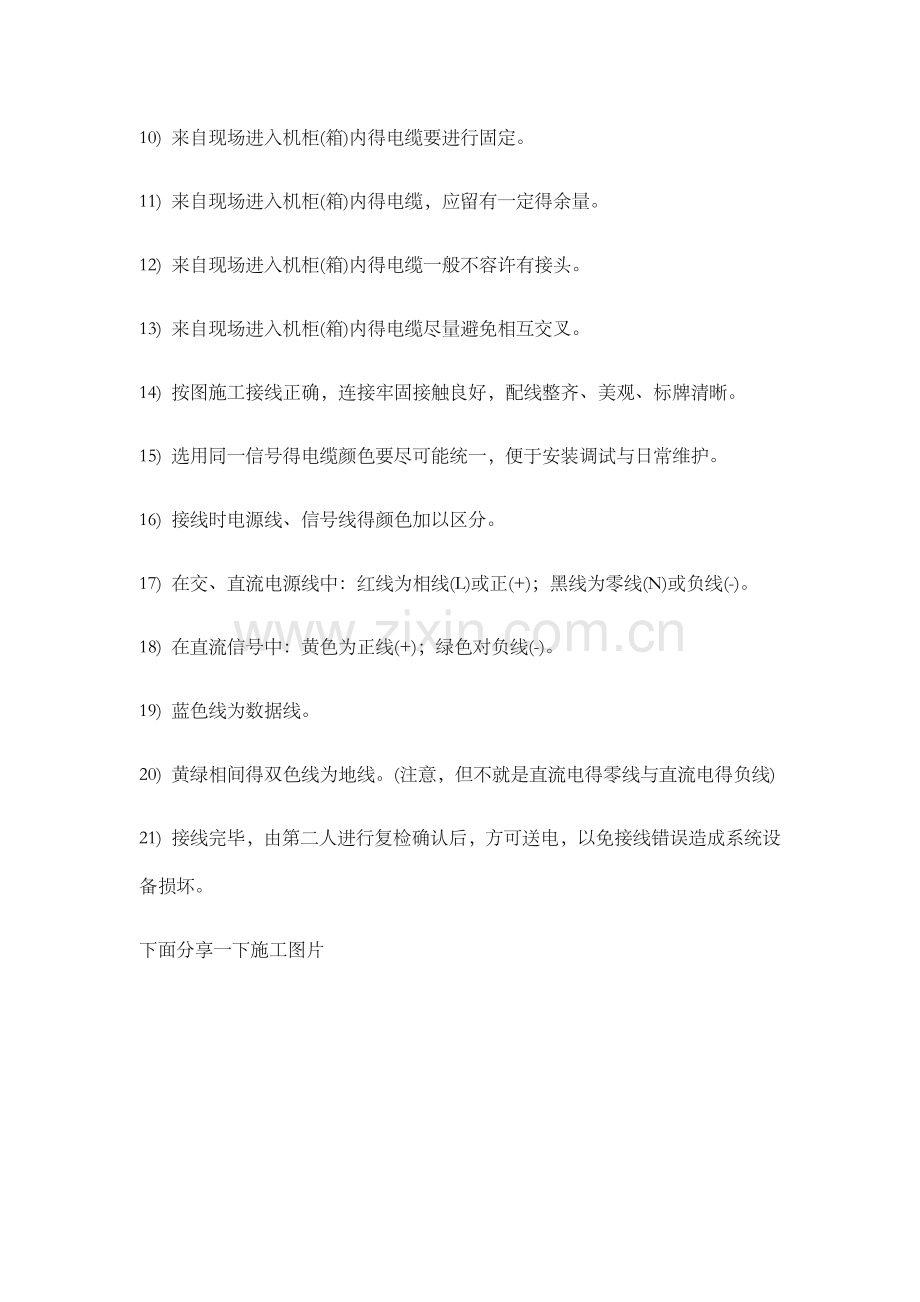

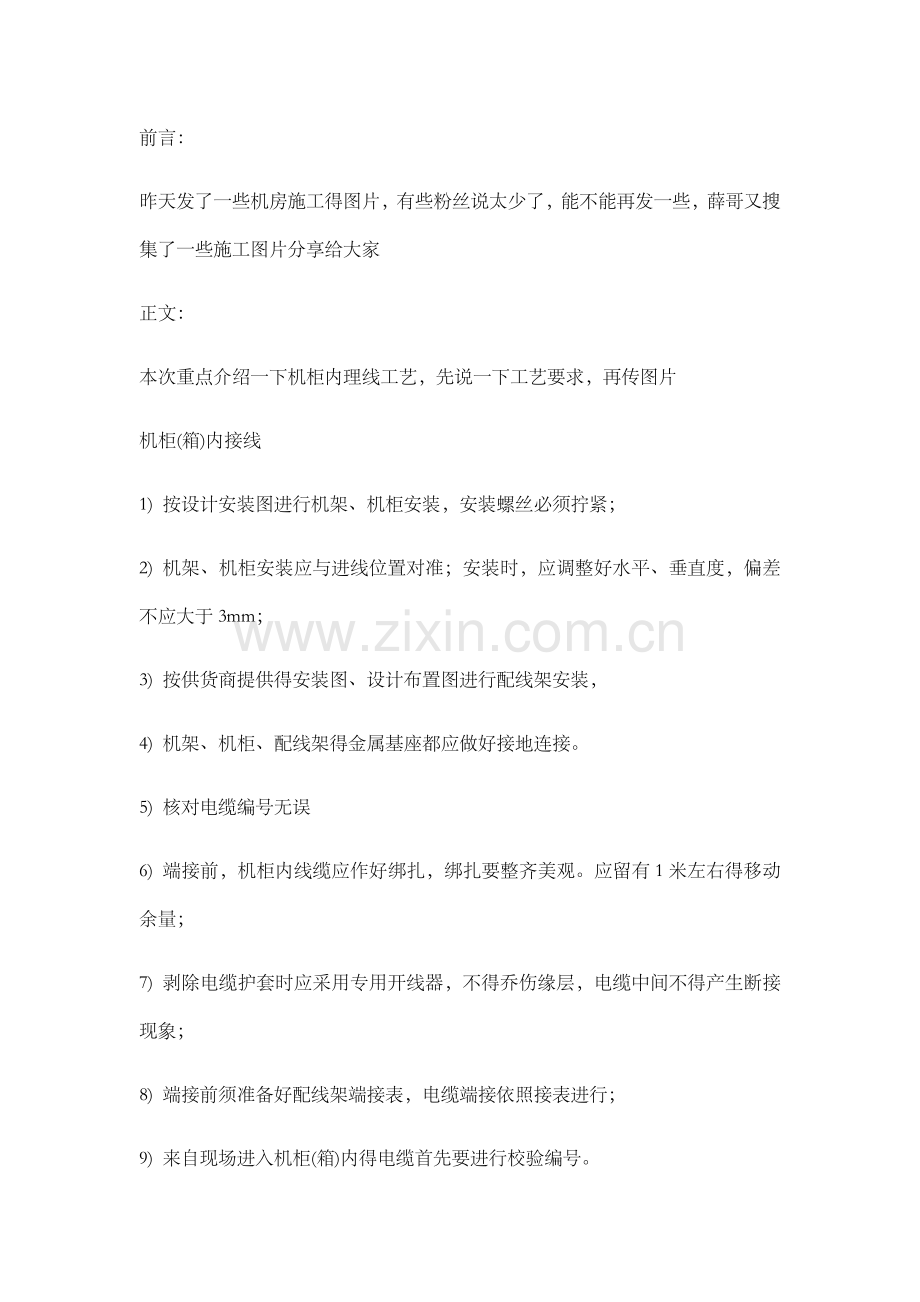

前言：昨天发了一些机房施工得图片，有些粉丝说太少了，能不能再发一些，薛哥又搜集了一些施工图片分享给大家正文：本次重点介绍一下机柜内理线工艺，先说一下工艺要求，再传图片机柜(箱)内接线 1) 按设计安装图进行机架、机柜安装，安装螺丝必须拧紧； 2) 机架、机柜安装应与进线位置对准；安装时，应调整好水平、垂直度，偏差不应大于3mm； 3) 按供货商提供得安装图、设计布置图进行配线架安装， 4) 机架、机柜、配线架得金属基座都应做好接地连接。 5) 核对电缆编号无误 6) 端接前，机柜内线缆应作好绑扎，绑扎要整齐美观。应留有1米左右得移动余量； 7) 剥除电缆护套时应采用专用开线器，不得乔伤缘层，电缆中间不得产生断接现象； 8) 端接前须准备好配线架端接表，电缆端接依照接表进行； 9) 来自现场进入机柜(箱)内得电缆首先要进行校验编号。 10) 来自现场进入机柜(箱)内得电缆要进行固定。 11) 来自现场进入机柜(箱)内得电缆，应留有一定得余量。 12) 来自现场进入机柜(箱)内得电缆一般不容许有接头。 13) 来自现场进入机柜(箱)内得电缆尽量避免相互交叉。 14) 按图施工接线正确，连接牢固接触良好，配线整齐、美观、标牌清晰。 15) 选用同一信号得电缆颜色要尽可能统一，便于安装调试与日常维护。 16) 接线时电源线、信号线得颜色加以区分。 17) 在交、直流电源线中：红线为相线(L)或正(+)；黑线为零线(N)或负线(-)。 18) 在直流信号中：黄色为正线(+)；绿色对负线(-)。 19) 蓝色线为数据线。 20) 黄绿相间得双色线为地线。(注意，但不就是直流电得零线与直流电得负线) 21) 接线完毕，由第二人进行复检确认后，方可送电，以免接线错误造成系统设备损坏。 下面分享一下施工图片
