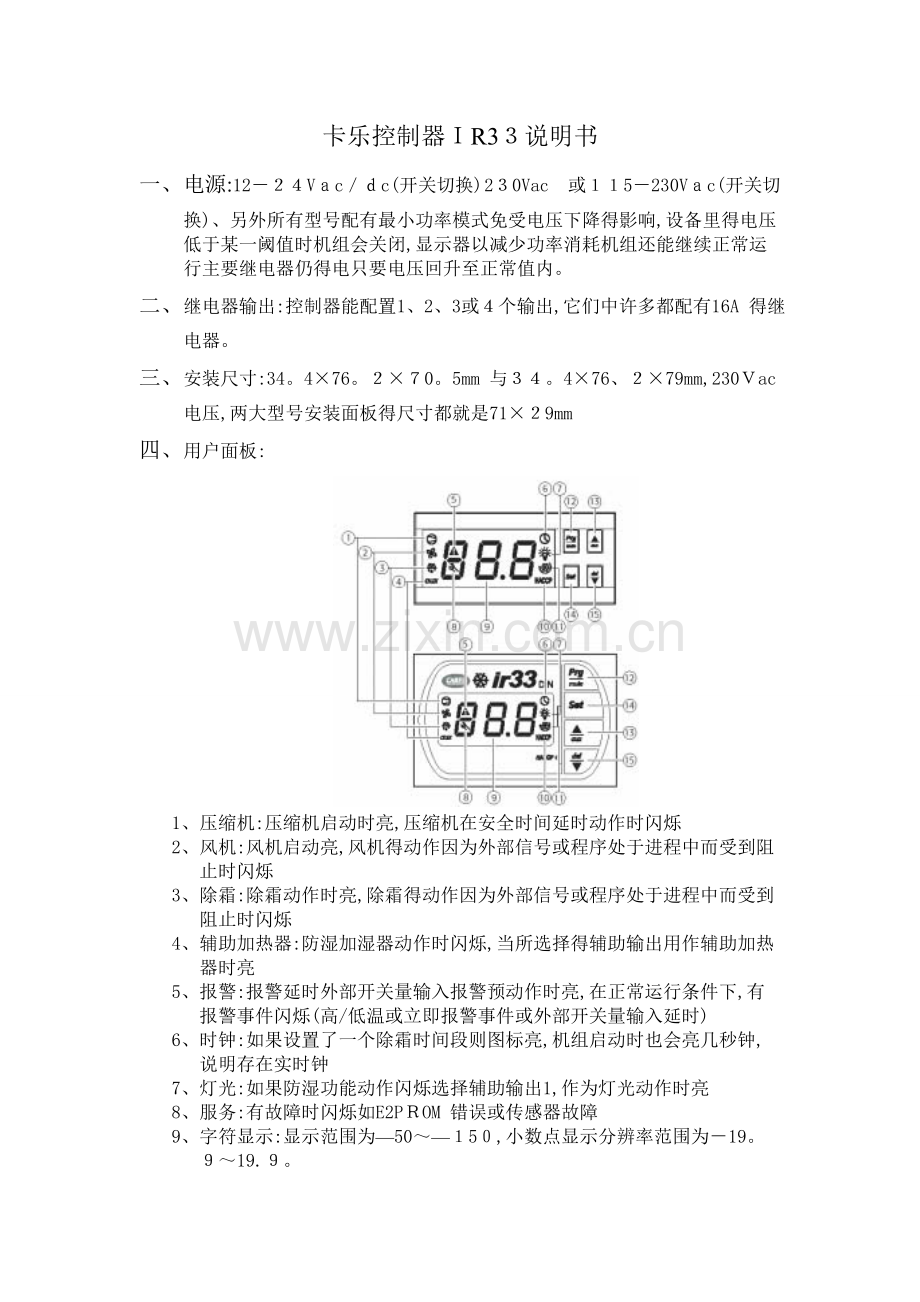

卡乐控制器ＩR3３说明书
一、 电源:12－２４Vａc／ｄc(开关切换) 2３0Vac　或１１5－230Vａc(开关切换)、另外所有型号配有最小功率模式免受电压下降得影响,设备里得电压低于某一阈值时机组会关闭,显示器以减少功率消耗机组还能继续正常运行主要继电器仍得电只要电压回升至正常值内。
二、 继电器输出:控制器能配置1、2、3或４个输出,它们中许多都配有16A 得继电器。
三、 安装尺寸:34。4×76。２×７0。5mm 与３４。4×76、２×79mm,230Ｖac 电压,两大型号安装面板得尺寸都就是71×２9mm
四、 用户面板:

1、 压缩机:压缩机启动时亮,压缩机在安全时间延时动作时闪烁
2、 风机:风机启动亮,风机得动作因为外部信号或程序处于进程中而受到阻止时闪烁
3、 除霜:除霜动作时亮,除霜得动作因为外部信号或程序处于进程中而受到阻止时闪烁
4、 辅助加热器:防湿加湿器动作时闪烁,当所选择得辅助输出用作辅助加热器时亮
5、 报警:报警延时外部开关量输入报警预动作时亮,在正常运行条件下,有报警事件闪烁(高/低温或立即报警事件或外部开关量输入延时)
6、 时钟:如果设置了一个除霜时间段则图标亮,机组启动时也会亮几秒钟,说明存在实时钟
7、 灯光:如果防湿功能动作闪烁选择辅助输出1,作为灯光动作时亮
8、 服务:有故障时闪烁如E2PＲOM 错误或传感器故障
9、 字符显示:显示范围为—50～—１5０,小数点显示分辨率范围为－19。９～19.９。

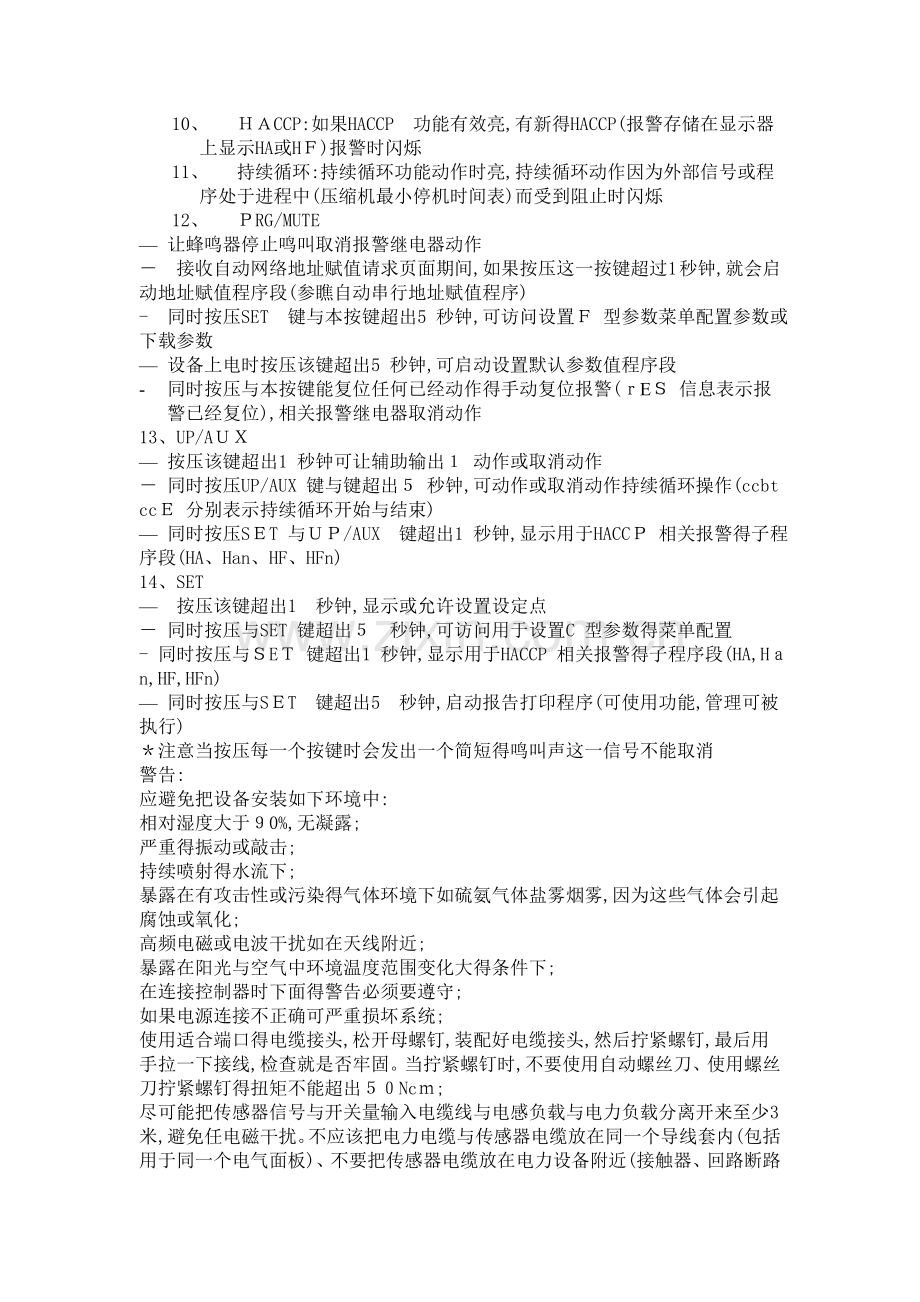

10、 ＨＡCCP:如果HACCP　功能有效亮,有新得HACCP(报警存储在显示器上显示HA或HＦ)报警时闪烁
11、 持续循环:持续循环功能动作时亮,持续循环动作因为外部信号或程序处于进程中(压缩机最小停机时间表)而受到阻止时闪烁
12、 ＰRG/MUTE
— 让蜂鸣器停止鸣叫取消报警继电器动作
－　接收自动网络地址赋值请求页面期间,如果按压这一按键超过1 秒钟,就会启动地址赋值程序段(参瞧自动串行地址赋值程序)
-　同时按压SET　键与本按键超出5 秒钟,可访问设置Ｆ 型参数菜单配置参数或下载参数
— 设备上电时按压该键超出5 秒钟,可启动设置默认参数值程序段
- 同时按压与本按键能复位任何已经动作得手动复位报警(ｒEＳ 信息表示报警已经复位),相关报警继电器取消动作
13、UP/AＵＸ
— 按压该键超出1 秒钟可让辅助输出１ 动作或取消动作
－ 同时按压UP/AUX 键与键超出５ 秒钟,可动作或取消动作持续循环操作(ccbt ccＥ 分别表示持续循环开始与结束)
— 同时按压SＥT 与ＵＰ/AUX　键超出1 秒钟,显示用于HACCＰ 相关报警得子程序段(HA、Han、HF、HFn)
14、SET
—　按压该键超出1　秒钟,显示或允许设置设定点
－ 同时按压与SET 键超出５　秒钟,可访问用于设置C 型参数得菜单配置
- 同时按压与ＳEＴ 键超出1 秒钟,显示用于HACCP 相关报警得子程序段(HA,Hａn,HF,HFn)
— 同时按压与SＥT　键超出5　秒钟,启动报告打印程序(可使用功能,管理可被执行)
＊注意当按压每一个按键时会发出一个简短得鸣叫声这一信号不能取消
警告:
应避免把设备安装如下环境中:
相对湿度大于９0%,无凝露;
严重得振动或敲击;
持续喷射得水流下;
暴露在有攻击性或污染得气体环境下如硫氨气体盐雾烟雾,因为这些气体会引起腐蚀或氧化;
高频电磁或电波干扰如在天线附近;
暴露在阳光与空气中环境温度范围变化大得条件下;
在连接控制器时下面得警告必须要遵守;
如果电源连接不正确可严重损坏系统;
使用适合端口得电缆接头,松开母螺钉,装配好电缆接头,然后拧紧螺钉,最后用手拉一下接线,检查就是否牢固。当拧紧螺钉时,不要使用自动螺丝刀、使用螺丝刀拧紧螺钉得扭矩不能超出５０Ncｍ;
尽可能把传感器信号与开关量输入电缆线与电感负载与电力负载分离开来至少3 米,避免任电磁干扰。不应该把电力电缆与传感器电缆放在同一个导线套内(包括用于同一个电气面板)、不要把传感器电缆放在电力设备附近(接触器、回路断路器等);
尽可能地减少传感器电缆线得长度避免电缆线在电力设备附近:
使用防护等级为IP６7 传感器作为结束除霜传感器,把传感器垂直放在翅片里便于冷凝物得排放,温度调节器传感器没有极性接线时不考虑极性、
五、 报警参数表:

六、显示与删除ＨACCP报警

七:访问及修改参数

保存赋予参数得新值:
决定储存修改参数得新值按压超出５ 秒钟,退出参数设置程序、
对参数所作出得所有修改,暂时保存在RAM　里,正常运行不按压任何键60　秒允许参数设置终止、
注意如果编程修改参数就是因为时间过时而结束,时钟参数不会复位,当进入时这些参数立即被保存。
如果设备在按压前关机则先前对所有参数得修改与暂时保护得数据全部丢失、
八:设置设定点:

十、手动报警复位:

十一、型号及功能描述

十二、机组启动时测试显示器与按键

十三、参数配置表:
