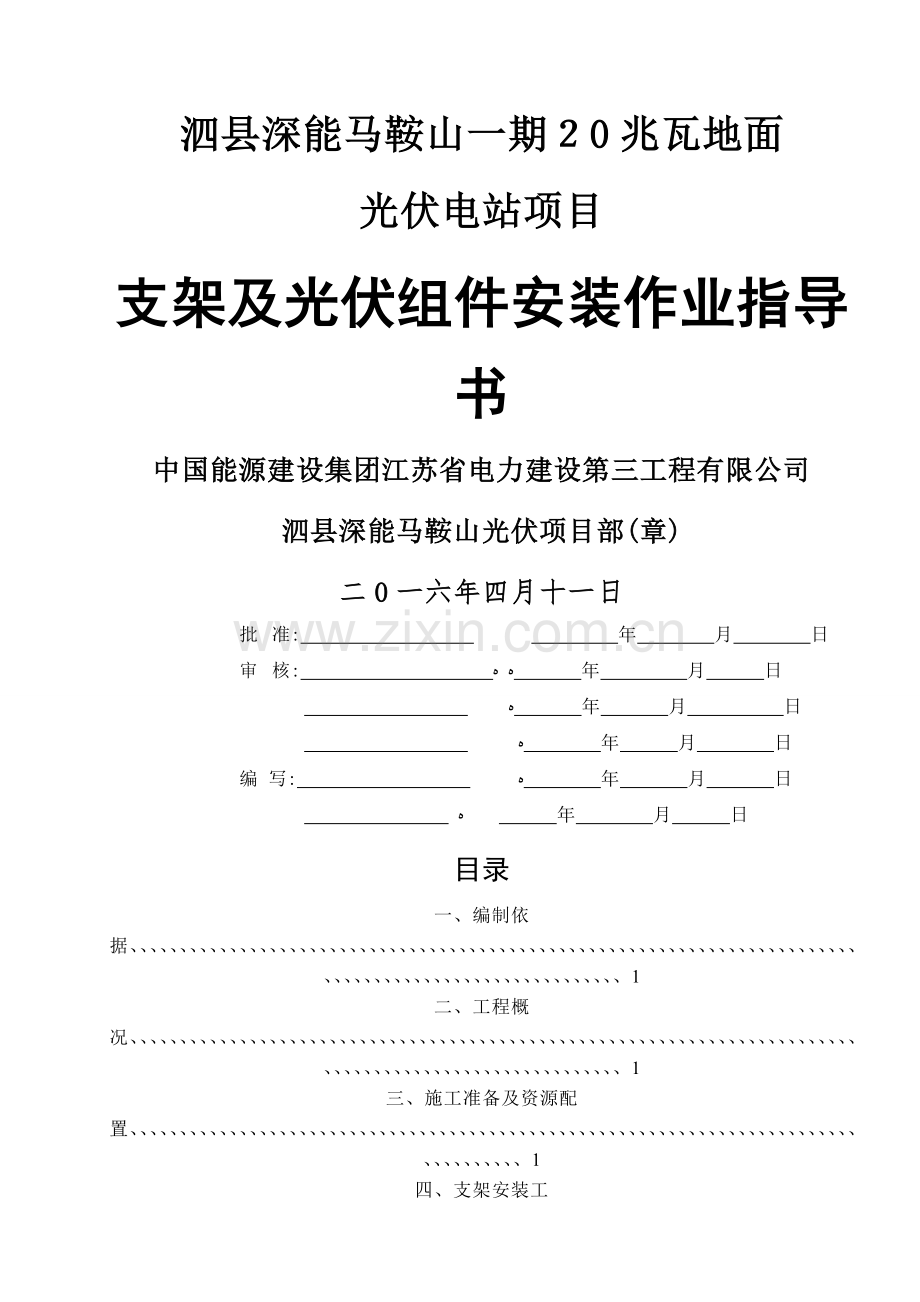

泗县深能马鞍山一期0兆瓦地面光伏电站项目 支架及光伏组件安装作业指导书中国能源建设集团江苏省电力建设第三工程有限公司泗县深能马鞍山光伏项目部(章)二0一六年四月十一日批准: 年 月 日审核: 年 月 日 年 月 日 年 月 日编 写: 年 月 日 年 月 日目录一、编制依据、1二、工程概况、1三、施工准备及资源配置、1四、 支架安装工艺、2五、光伏组件安装工艺、4六、 太阳能光伏组件接线、6七、 施工质量保证、7八、安全文明施工、8一、编制依据1）设计图纸；2)光伏发电站施工规范（GB5074012）；3）光伏发电站验收规范（GB5962012）。二、工程概况项目建设位于泗县黑塔镇马鞍山，利用马鞍山及附近荒山荒坡建设地面分布式光伏发电站,占地面积约15亩。 施工场地多为山地,地势复杂，依据设计要求尽量维持原貌,光伏厂区地基基础采用钻孔灌注桩基础,钢管桩径13cm,深度10m30c,外露0cm，强度等级C25.支架及组件均由总包单位按设计要求提供。三、施工准备及资源配置1、 支架安装前准备（1)对安装人员进行安装技术交底.(2）按照单元区得安装顺序将钢构件分散到各个施工位置,准备安装。（3)支架外观及保护层应完好无损，去除支架构件上得泥砂、灰尘及污渍,保持支架构件得干燥、整洁。(4)查验支架构件有无明显弯曲变形，禁止使用不满足安装要求得构件。2、组件安装前准备a、组件开箱查验（）查瞧外包装箱有无明显损坏变形。(2)如果有明显损坏变形及时告知项目部材料员，交由材料员处理,如果无明显损坏变形则继续开箱。、组件开箱后查验（）开箱后先从侧面查瞧组件有无破损。如果有破损及时告知项目部材料员，交由材料员处理。（2）组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹;检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。如果出现以上现象应先将组件妥善放置一旁,放置时要避免对组件造成二次损坏,严禁将有损坏得组件搬运至施工现场。发现以上问题得同时，应及时告知项目部材料量员,交由材料员处理。3、施工工器具水准仪、尼龙绳、钢卷尺、扳手、螺栓安装专用套筒、电钻四、支架安装工艺1、安装流程光伏支架由后立柱、前立柱、横梁、斜撑、斜梁、背后拉杆、连接件等组成，采用螺栓进行连接，形成组件安装支架；光伏组件通过安装孔与支架横梁进行连接。工艺流程:作业前准备支架基础复测预拼装支架（包括后立柱、前立柱斜拉撑、纵梁、连接件等）支架安装检查调整底座灌浆处理支架受损处理组件安装检查调整.、支架安装（1）立柱得安装,立柱应安装竖直，与桩基础紧固良好。具体方法如下：检查独立基础相对位置与标高,在每排基础顶部标出前后立柱中心线；根据图纸把立柱分清方向，底脚中心对准预埋件中心线，调整垂直度后进行紧固,但先不要拧死。（2)根据图纸区分斜梁、前后立柱、斜撑，以免将其混装。（3）将斜梁通过连接角板固定在前后立柱上,校正好间距与水平后，将斜梁连接螺栓与连接板连接螺栓初步安装上,但不要拧死.(4)将横梁按图纸组装在前后立柱与斜梁上，注意勿将螺栓紧死.（5)以上各构件组装完成后,再次校正立柱间距、垂直度；斜梁间距与平整度以达到设计要求。检查无误后将立柱固定死、所有螺栓拧紧,并将立柱底座与支架基础进行灌浆处理。(6）对部分受损支架进行防腐处理。、特殊部位安装、检查电光伏组件杆件(檩条）得平直度与完好性。2、根据图纸与檩条得安装槽孔，将檩条安装在前后横梁上。为了保证光伏组件安装面得可调余量,不得将连接螺栓紧固。4、光伏组件安装面得初调、调整检查上下两根光伏组件固定杆得位置并将其紧固。、将放线绳系于上下两根光伏组件固定杆得上下两端，并将其绷紧。3、以放线绳为基准分别调整其余光伏组件固定杆,使其在一个平面内.4、安装横梁间拉条,校核横梁间距，预紧固所有螺栓。图1 支架安装示意图五、光伏组件安装工艺（1)太阳能光伏组件安装1、组件在运输与保管过程中,应轻搬轻放,不得有强烈得冲击与振动,不得横置重压。防止电池隐裂，影响运行效率。2、组件得安装应自下而上，逐块安装，安装过程中必须轻拿轻放以免破坏表面得保护玻璃.组件安装必须作到横平竖直，同方阵内得组件间距保持一致；注意组件得接线盒得方向。3、组件与支架系统得连接可以使用边框上得安装孔,夹具或者嵌入式系统来安装。安装组件必须依照下面得示例与建议进行。3、1通过安装孔来安装组件通过组件背面边框上得安装孔，使用螺栓把组件固定在支架上，安装细节如图2所示：图 通过安装孔安装组件（2）太阳能光伏组件调平1、将两根放线绳分别系于组件方阵得上下两端，并将其绷紧。2、以放线绳为基准分别调整其余组件,使其在一个平面内。3、紧固所有螺栓.（)光伏组件安装安全通则1、安装太阳能光伏发电系统要求专门得技能与知识，必须由专业资格得工程师来完成。 2、安装人员在尝试安装，操作与维护得光伏组件时,请确保您完全理解在此安装说明手册得资料，了解安装过程中可能会发生伤害得风险.、光伏组件在光照充足或其她光源照射下时生产电力.应当操作时请采取相应得防护措施,避免人员与30DC或更高电压直接接触。、当组件有电流或具有外部电源时，不得连接或断开组件。、安装、使用组件或进行接线时，应使用不透明材料覆盖在太阳能光伏组件阵列中组件得正面,以停止发电.、太阳能光伏组件安装时不要穿戴金属配饰。7、在潮湿或风力较大得情况下，请不要安装或操作组件。8、缺陷或损坏得组件依旧可能会发出电量。如果需要搬运请采取措施遮挡，以确保组件完全遮阴。9、光伏组件在安装前请一直保存在原包装箱内。六、太阳能光伏组件接线1、根据电站设计图纸确定组件得接线方式。2、组件连线均应符合设计图纸得要求。3、接线接头用MC4标准组件接插头连接,使用专用压线工具。4、接线时应注意勿将正负极接反,保证接线正确.每串组件连接完毕后，应检查组串开路电压就是否正确，连接无误后断开一块组件得接线，保证后续工序得安全操作。5、将组串与汇流箱得相应端子连接图 组件接线示意图图5MC4电缆接线七、 施工质量保证1、支架安装质量保证 、1支架立柱：支架得前后立柱通过地脚板及预埋螺栓安装在基础上，安装过程中保持与水平面垂直放置，当发现方阵基础不平齐时,可通过垫铁找平.立柱安装基准线为两个，前后立柱各一个.控制重点主要就是立柱得垂直度及水平度，垂直度公差度，水平度公差2m。 1、2支架主梁：主梁通过螺栓固定在前后立柱上，与水平面成37度角,主梁安装就是支架安装得关键工序,安装不规范将会加大以后工序得施工难度,也容易造成太阳能电池组件破损。主梁安装基准线为两个，靠近前后立柱位置在上平面前后各一个，安装时可以通过立柱上螺栓长孔上下调整位置。控制重点主要就是方阵内各主梁上平面平齐,控制公差mm. 1、3横梁与次梁：横梁与次梁安装在主梁上,其上平面有与压接光伏板得压块连接,主要作用就是提高支架强度与安装光伏组件用.一般中间横梁也充当走线桥架用，此时其连接螺栓得安装方向有明确要求，螺栓方向要安装正确。控制重点主要就是横梁及次梁水平度及平行度,水平度公差1度，平行度为材料两端间距公差m，螺栓方向安装正确。 1、支架得紧固度：应符合设计图纸要求及钢结构工程施工质量验收规范B 25中相关章节得要求.1、螺栓得连接与紧固应按照厂家说明与设计图纸上要求得数目与顺序穿放。不应强行敲打，不应气割扩孔. 、6支架得焊接工艺应满足设计要求，焊接部位应做防腐处理。 1、7支架得接地应符合设计要求,且与地网连接可靠,导通良好。2、组件安装质量保证 、1压块安装：压块通过螺栓固定在横梁与次梁上,压块安装位置不合理或不规范容易造成光伏组件得破损，也容易造成光伏组件固定不牢固。控制重点主要就是与光伏组件安装紧密无缝隙，螺栓连接紧固。 1、2组件安装:光伏板通过压块连接在支架上,安装时基准线为上下边缘各一个,安装时要求上平面平整，下连接面不允许有异物,安装施工时不允许踩踏。控制重点主要就是上平面平齐，压块与光伏板配合紧密无缝隙,光伏板上表面无划伤。3、组件串接 1、光伏板之间组串：根源光伏板得电压等级不同，一般每22片为一个组串,组串时要求接头干净无异物，接头插接牢固无虚接现象。在与汇流箱连接前要求中间一对接头开路，以免发生意外事故。控制重点主要就是接头插接牢固无虚接，连接线在线槽内敷设平整。 1、2汇流箱组串：安装时要求汇流箱内主开关处于断路状态，汇流箱进线标识清晰，馈线敷设平整，馈线连接点紧密。控制重点主要就是线号标识清晰，连接紧固,馈线敷设整齐。八、 安全文明施工1、安全封闭措施将施工区域隔离，禁止非施工人员入内.在施工区域明显处设置安全标志，并在施工区域外设置警戒红线或标示，在施工区两端设置醒目告示牌，提醒过往车辆在施工区域减速慢行注意安全。2、安全施工措施（)进场后，首先了解地质、水文情况,制定安全可靠得施工方案与技术措施。（2）施工人员必须佩戴安全帽,穿防滑鞋。（3）施工现场得坑、槽、沟必须设置围栏与安全标志。（4）施工临时用电管理达标推行三相五线制,设专业人员管理,对建筑工程与高压线得距离、支线架设、现场照明、变配电装置、熔丝、低压干线架设等必须达到规范标准。3、文明施工措施（1）认真贯彻执行建筑工地文明施工暂行标准得规定加强精神文明建设与搞好施工现场得文明施工,现场人员必须持证上岗，管理人员与工人所戴安全帽分色以示区别。（2）施工现场设置明显得施工标牌（六牌一图),并且搞好三包工作。（3）施工道路出入口路面应做硬化处理,设排水沟、砼门档及冲洗车辆设施，基本做到不洒土、不扬尘,保证道路干净。（4)建筑渣土运输车辆严格按照建设方规定得时间、路线装运渣土,并卸在建设方指定地点。（5）现场材料分规格、品种堆放整齐,做到工完料尽场清,临时工棚等设施规范搭建，保持现场整洁。（6）搞好施工环境卫生，现场施工垃圾采用层层清理，集中堆放，专人管理，统一搬运得方法。4、防火及治安保证措施（1）建立健全得防火及治安保安组织，并与当地派出所保持经常性得联系。（2)设置消防器材,配置专人负责防火安全工作.(3）制定防火制度,实行防火负责制。（)每月安全大检查时，特别注意防火工作得检查，以便发现隐患及时整改。
