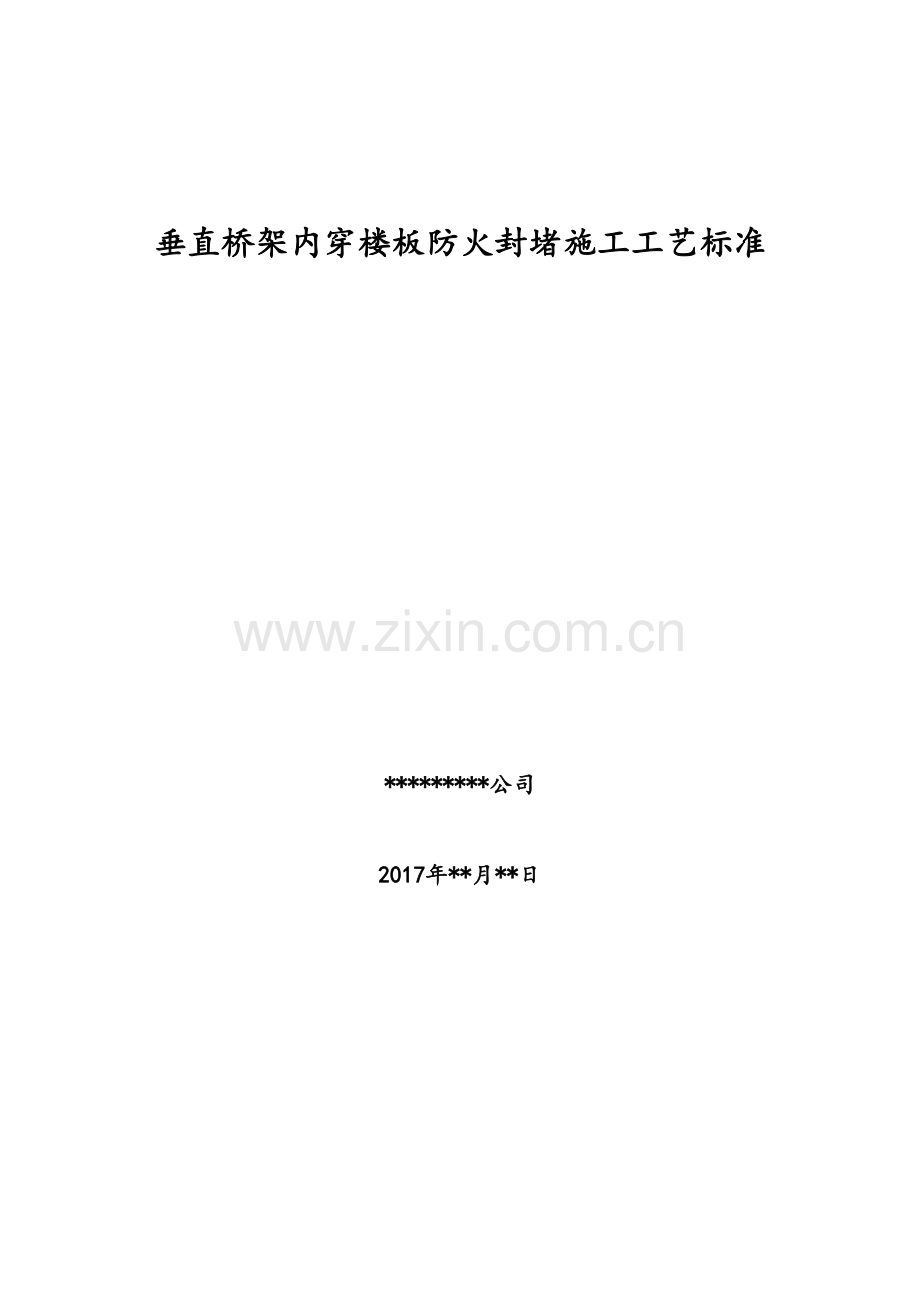

垂直桥架内穿楼板防火封堵施工工艺标准

*********公司
2017年**月**日

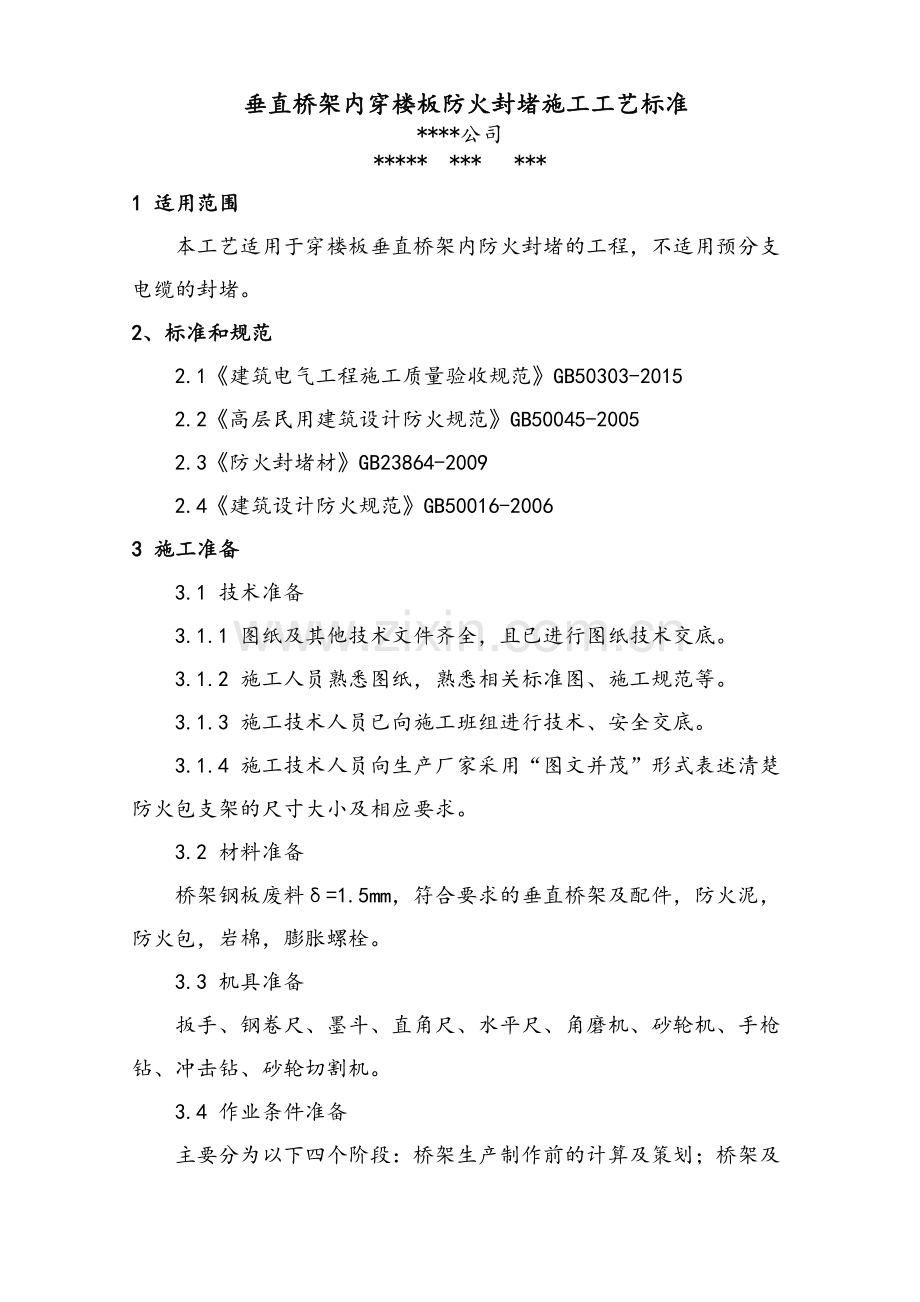

垂直桥架内穿楼板防火封堵施工工艺标准
****公司
***** *** ***
1 适用范围
本工艺适用于穿楼板垂直桥架内防火封堵的工程，不适用预分支电缆的封堵。
2、标准和规范
2.1《建筑电气工程施工质量验收规范》GB50303-2015
2.2《高层民用建筑设计防火规范》GB50045-2005
2.3《防火封堵材》GB23864-2009
2.4《建筑设计防火规范》GB50016-2006 3 施工准备
3.1 技术准备
3.1.1 图纸及其他技术文件齐全，且已进行图纸技术交底。
3.1.2 施工人员熟悉图纸，熟悉相关标准图、施工规范等。
3.1.3 施工技术人员已向施工班组进行技术、安全交底。
3.1.4 施工技术人员向生产厂家采用“图文并茂”形式表述清楚防火包支架的尺寸大小及相应要求。
3.2 材料准备
桥架钢板废料δ=1.5mm，符合要求的垂直桥架及配件，防火泥，防火包，岩棉，膨胀螺栓。
3.3 机具准备
扳手、钢卷尺、墨斗、直角尺、水平尺、角磨机、砂轮机、手枪钻、冲击钻、砂轮切割机。
3.4 作业条件准备
主要分为以下四个阶段：桥架生产制作前的计算及策划；桥架及防火包支架的安装；电缆敷设；防火封堵。
4 施工操作工艺
4.1 工艺流程图
符合
结 束
不符合
符合
策 划
材料到场
根据桥架型号、电缆大小
及数量合理布局，确定
防火包支架尺寸及数量。
材料计划

验收
与厂家进一步沟通
不符合
施工准备
技术准备
物资准备
施工设施准备
作业条件准备
桥架及支架组装及安装
验收
满足电缆敷设条件
电缆敷设
电缆固定及检查
防火封堵
不符合
自检及整改
验收

4.2 策划：
1、确定横担位置及开孔尺寸：
通过层高确定桥架穿每层楼板的位置为1/2H（例：层高为A,则桥架由2m及H(A-2m)组成，穿每层楼板位置则为1/2H处），并在材料计划中明确说明1/2H处桥架横担需开Φ10长孔（槽式桥架则无此步骤），具体尺寸如下图所示。

图1 梯式桥架及横担正视尺寸图

图2 梯式桥架正视图 图3 横担正视图
2、确定防火包支架数量及尺寸：
根据桥架规格、电缆规格及数量，确定合理防火包支架尺寸及数量（其中L为桥架宽度，W为高度，例桥架400*200，即L*W）。

图4 防火包支架加工尺寸图 图5 防火包支架实物图

4.3 材料计划：将确定的防火包支架数量及尺寸加工图与桥架材料计划，一同给桥架生产厂家进行同批次加工生产。
4.4 材料到场及验收：根据材料计划对桥架的数量、质量及技术指标进行现场验收，对不符合标准的材料拒绝验收签字。
4.5 桥架及支架的组装：
（1）梯式桥架组装：根据厂家生产的梯式桥架与防火包支架，采用Φ8螺栓（配平垫及弹簧垫）与横担长孔处进行组装连接，具体尺寸间距依据策划中得出的结论。

图6 梯形桥架与支架组装图1 图7 梯形桥架与支架组装图2
（2）槽式桥架组装：根据策划中得的穿楼板处桥架位置及间距大小，先用记号笔标记出开孔位置，再采用Φ10手枪钻进行开孔，然后采用Φ8桥架螺栓将防火包支架固定在槽式桥架上。
4.6 桥架安装：与普通桥架安装步骤相同，仅在安装顺序及标高控制有所要求。应先安装带有防火包支架的桥架，在安装工程中，控制防火包支架高度应与楼板底平齐，再安装不带有防火包支架的桥架。
4.7电缆敷设：在条件具备情况下，电气竖井电缆敷设宜采用自上而下敷设。在电缆敷设前，根据电缆大小及数量，需先确定好电缆敷设顺序，敷设原则为先难后易，先大后小原则进行敷设。如采用自下而上敷设方式，在布放牵引麻绳及电缆敷设过程中，均需重点安排专人进行跟踪麻绳及电缆头，保证其顺直无交叉依次敷设于桥架防火包支架内。

图8 桥架安装及电缆敷设图1 图9 桥架安装及电缆敷设图2
4.8 防火封堵：待桥架内电缆敷设及固定完成后，并通电试运行调试完成后，即可进行桥架内防火封堵。将防火包平铺于支架上，垒成隔层，电缆周围及防火包中间缝隙应采用防火泥进行填平密实。在表层，也应将防火泥均匀地铺、嵌、填于桥架内。在防火泥使用过程中，如气温过低，可将防火泥连同包装置于40-70摄氏度的温水中加热在进行操作。

图10 防火包封堵桥架内 图11 防火泥填实并填平桥架内
4.9 桥架盖板、防水台制作及桥架外封堵：根据桥架规格型号，采用竖井专用盖板卡依次自下而上将将桥架盖板封堵严实。并按照要求制作防水台，待防水台凝固后，再次采用防火泥将桥架外四周封堵严实，并刷油漆标识，检查接地跨接是否良好。

图12 桥架内、外防火封堵完成
4.10 桥架内、外防火封堵完毕。
5 质量控制关键点
5.1 前期策划过程中，必须根据桥架大小、电缆型号及数量确定出防火包支架尺寸、间距及数量。
5.2 前期策划过程中，根据楼层高度，确定出不同长度桥架数量及尺寸，杜绝现场切割及加工桥架。
5.2 桥架安装过程中，需控制将防火包支架安装在楼板层内。
6 环境因素和危险源控制措施
6.1 环境因素控制措施
6.1.1 施工作业面保持整洁，不应将建筑垃圾随意抛撒，做到工完场清。
6.1.2 不应在施工现场焚烧油漆等易产生有毒、有害烟尘和恶臭气体的废弃料。
6.2 危险源控制措施
6.2.1 进入工地现场应戴好安全帽，高空作业时应系好安全带。
6.2.2 现场洞口必须进行封堵，尤其是电气竖井桥架预留洞，应安装一层拆除一层，未进行桥架安装处严禁拆装洞口防护板。
6.2.3 使用切割机、砂轮机等旋转机械进行切割时，注意不得佩戴手套。
7 效果评价
7.1 防火包支架与桥架进行工厂化同批次加工，大力提高支架加工效率及质量。
7.2 有效采用桥架废料进行二次利用。
7.3 防火包支架与桥架组装简易，仅采用桥架螺丝连接，施工方便，快捷，安全。
7.4 工厂化加工，大力节省施工现场劳动力。
7.5 提前计算处每节桥架长度，杜绝桥架现场切割，极大节约劳动力支出。
7.6 杜绝电缆在敷设工程中，时常发生缠绕、交叉及扭曲变形现象，有效解决了后期应需整理竖井电缆而浪费较大人力及财力问题。
7.7 有效解决了电缆敷设完成后，垂直桥架内防火封堵支架非常难设置的问题。
