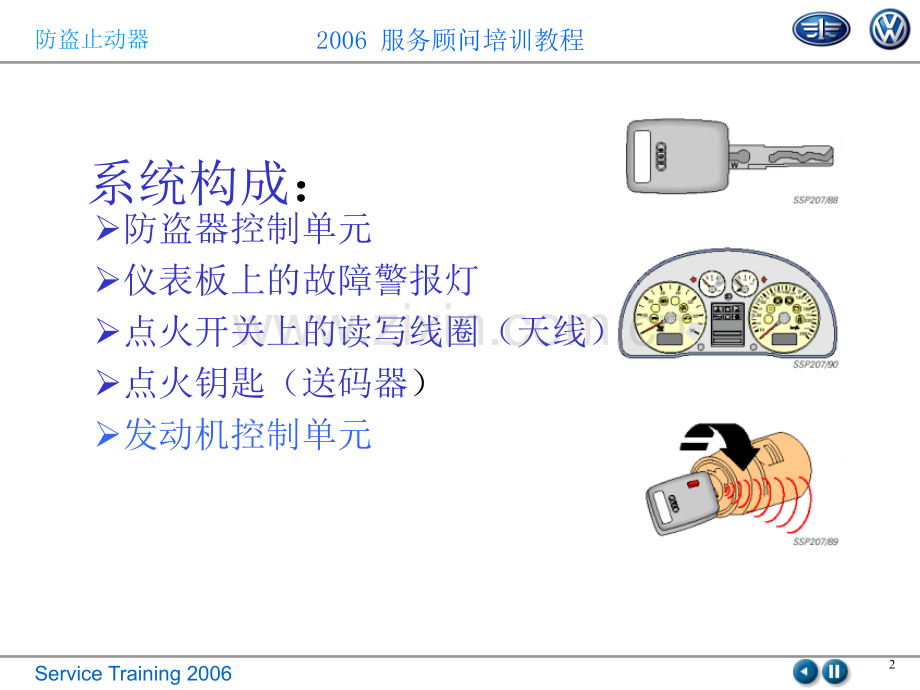

Service Training 2006 2006 服务顾问培训教程防盗止动器1功能及作用：功能：打开/锁止发动机控制单元 （通过W线或CAN总线）作用：可以有效防止汽车在未被授 权的情况下靠自己本身的动力被开走。Service Training 2006 2006 服务顾问培训教程防盗止动器2系统构成：防盗器控制单元仪表板上的故障警报灯点火开关上的读写线圈（天线）点火钥匙（送码器）发动机控制单元Service Training 2006 2006 服务顾问培训教程防盗止动器3送码器送码器读写线圈（天线）读写线圈（天线）发动机控制单元发动机控制单元Immobiliser Immobiliser 控制单元控制单元类型类型1-1-单独的防盗控制单元单独的防盗控制单元Service Training 2006 2006 服务顾问培训教程防盗止动器4送码器送码器类型类型2-2-防盗控制单元防盗控制单元集成在组合仪表内集成在组合仪表内读写线圈（天线）读写线圈（天线）发动机发动机ECUECUImmobiliser Immobiliser 控制单元控制单元Service Training 2006 2006 服务顾问培训教程防盗止动器5系统工作原理系统工作原理固定码传输（从钥匙到防盗止动器）可变码传输（从防盗止动器到钥匙）可变码传输（从发动机控制单元到防盗止动器）Service Training 2006 2006 服务顾问培训教程防盗止动器6固定码传输固定码传输点火开关打开，防盗止动器ECU通过改变天线磁场能量，向送码器传输数据提出质询。然后，钥匙发送回来它的固定码（首次匹配中这个固定码储存在防盗止动器中）。传送的固定码与储存的码在防盗止动器中进行比较；如果相同则开始传送可变码。固定码是用来锁定钥匙的。Service Training 2006 2006 服务顾问培训教程防盗止动器7可变码传输可变码传输防盗止动器随机产生一变码。这个码是钥匙和防盗止动器用于计算的基础。在钥匙内和防盗止动器内有一套公式列表（密码术公式）和一个相同且不可改写的SKC（隐秘的钥匙代码）。在钥匙和防盗止动器中分别计算结果。钥匙发送结果给防盗止动器。防盗止动器把这个结果和自己的计算结果进行比较。如果相同，钥匙确认完成。这一步，第二代和第三代相同。Service Training 2006 2006 服务顾问培训教程防盗止动器8可变码传输（发可变码传输（发ECU-防防ECU）1.发动机控制单元随机产生一变码并传送给防盗止动器。防盗止动器把这个码和存储的码进行比较。它们如果相同，发动机被允许起动。发动机控制单元每次起动后按照随机选定原则产生一码（变化的码），并把这个码储存在发动机控制单元和防盗止动器中，用于下次发动机起动时计算。（第二代，由W线传输）2.发动机控制单元随机产生一变码。在发动机控制单元和防盗止动器内有另一套密码术公式列表和一个相同的SKC（公式指示器）。防盗止动器返回这个计算结果到发动机控制单元内与其计算结果进行比较。这个数据由CAN总线进行传递。如果结果相同，发动机被允许起动。（第三代，由CAN总线传输）Service Training 2006 2006 服务顾问培训教程防盗止动器9密码识别过程图Service Training 2006 2006 服务顾问培训教程防盗止动器10变换式密码发射机应答器变换式密码发射机应答器Service Training 2006 2006 服务顾问培训教程防盗止动器11Service Training 2006 2006 服务顾问培训教程防盗止动器12第三代防盗止动器特点（与前一代比较）第三代防盗止动器特点（与前一代比较）1.发动机控制单元是防盗止动系统的一部分，不接受没有PIN的自适应2.自适应后应答器（钥匙）被锁止，不能再用于其它车辆3.提供对第二代防盗器功能的支持4.由CAN总线进行数据传递Service Training 2006 2006 服务顾问培训教程防盗止动器13匹配钥匙：防盗止动器识别/写入SKC和记录钥匙ID的过程17（25）11 PIN 10 21（01）钥匙数量（最多为8）退出到地址码状态关闭点火开关另一把钥匙打开点火开关（警报灯亮1S）再关闭。-最后一把钥匙匹配完毕（警报灯亮2S）确认信号：灭0.5S-亮0.5S-灭说明:匹配前应查询故障存储并清除。每把钥匙匹配时间不可超过30秒，否则匹配失败。增加点火钥匙，须重新对所有钥匙进行匹配。每次匹配，须对所有钥匙进行重新匹配。如果车钥匙丢失，剩下的钥匙重新匹配一次，这样丢失的钥匙就不能再起动车辆了。装备第三代防盗止动器的车辆的钥匙，不能再与其它防盗系统进行匹配。Service Training 2006 2006 服务顾问培训教程防盗止动器14更换发动机控制单元后的自适应更换发动机控制单元后的自适应：第二代防盗止动器：17（25）10 00 确认并退出第三代防盗止动器：19-07-00006/00007 01-(11-old pin-)10-50-?-pin0*对于新发动机控制单元，地址17-车辆底盘号,14位识别码-查取本车PIN地址01-功能10-通道50-输入本车PIN-显示车辆底盘号-Q键确认出现底盘号-确认并存储底盘号对于旧发动机控制单元，地址01-功能11-输入原车PIN-功能10-通道50-输入本车PIN-显示车辆底盘号-Q键确认出现底盘号-确认并存储底盘号Service Training 2006 2006 服务顾问培训教程防盗止动器15防盗止动器的生产批次号PINService Training 2006 2006 服务顾问培训教程防盗止动器16 打开点火开关进入01发动机电控系统Service Training 2006 2006 服务顾问培训教程防盗止动器17屏幕显示Service Training 2006 2006 服务顾问培训教程防盗止动器18选择10功能Service Training 2006 2006 服务顾问培训教程防盗止动器19进入50通道Service Training 2006 2006 服务顾问培训教程防盗止动器20输入查询到的防盗止动器密码（PIN码）Service Training 2006 2006 服务顾问培训教程防盗止动器21选择键盘Service Training 2006 2006 服务顾问培训教程防盗止动器22输入PIN码，以2024为例Service Training 2006 2006 服务顾问培训教程防盗止动器23用Q键确认PIN码Service Training 2006 2006 服务顾问培训教程防盗止动器24仪表盘上防盗止动系统警告灯亮Service Training 2006 2006 服务顾问培训教程防盗止动器25对底盘号进行确认Service Training 2006 2006 服务顾问培训教程防盗止动器26对底盘号进行存储Service Training 2006 2006 服务顾问培训教程防盗止动器27重新进入地址01察看底盘号和AUZ代码Service Training 2006 2006 服务顾问培训教程防盗止动器28更换组合仪表后的自适应更换组合仪表后的自适应：17-(11-old pin-)10-50-?-pin0*(组合仪表与发动机控制单元/组合仪表与钥匙)地址01-车辆底盘号,14位识别码-查取PIN地址19-功能07-输入编码00006或00007对于用过的组合仪表：地址17-功能11-输入原车PIN-功能10-通道50-输入本车PIN-显示车辆底盘号-Q键确认-指示灯灭并出现确认信号对于新组合仪表：地址17-功能10-通道50-输入本车PIN-显示车辆底盘号-Q键确认-指示灯灭并出现确认信号进行钥匙与防盗器的适配(17-11-10-21)Service Training 2006 2006 服务顾问培训教程防盗止动器29同时更换发动机同时更换发动机/组合仪表控制单元的自适应组合仪表控制单元的自适应更换钥匙底盘号登记到组合仪表（1715）“Transfer vehicle ID number”更换发动机电脑的自适应适配钥匙第三代防盗止动器Service Training 2006 2006 服务顾问培训教程防盗止动器303rd generation immobiliser systemVehicle self-diagnosisFunctional checkTransfer vehicle ID numberService Training 2006 2006 服务顾问培训教程防盗止动器31VIN:XXXXXXXXXXXXXXXXX底盘号及14位识别码Service Training 2006 2006 服务顾问培训教程防盗止动器32VIN:WVWZZZ3BZ1E0 03740底盘号及14位识别码Service Training 2006 2006 服务顾问培训教程防盗止动器33密码的密码密码特征：7位密码当日有效V.A.S5051base cd version v02.00日期时间、服务站代码、进口商代码Service Training 2006 2006 服务顾问培训教程防盗止动器344位应答器码向7位个人识别码转变操作步骤:从控制单元读取14位防盗器识别码选择功能和输入7位个人识别码;测试仪向控制单元传递访问码数据库用输入屏幕DC08启动个人识别码PIN查询7位个人识别码将被传递Service Training 2006 2006 服务顾问培训教程防盗止动器35 4位应答器码向7位个人识别码转变在测试仪上和DC08管理屏幕里，进口商代码与经销商代码一致只有储存在测试仪里的进口商代码和经销商代码同查询屏幕里的代码相一致时，才有可能在改变PIN码之后用7位个人识别码工作，并且所有号码只有在查询当日有效。设备号码:进口商代码:经销商代码:新屏幕示例：DC08/308A 确定无线电防盗码姓名-09.10.00/14:26备注:查询数据将被储存。用户识别码的所有者负责确保正确使用数据。误用构成犯罪行为并且被相应地对待。请输入无线电/应答器系列号码：VWZ6Z0Y1855728 由经销商查询：123 12345 车辆号码：WVWZZZ3BZYP02346 查询理由：01 （00-04/PF1）PIN：1234567测试Service Training 2006 2006 服务顾问培训教程防盗止动器36 4位应答器码向7位个人识别码转变功能综述在过去-10-匹配 用4位应答器代码通过匹配通道50传递底盘号11-登录步骤用4位应答器代码使控制单元与车辆钥匙匹配从现在开始-匹配通道50用7位个人识别码通过匹配通道50传递底盘号正在授权(个人识别码PIN)用7位个人识别码使控制单元与车辆钥匙匹配Service Training 2006 2006 服务顾问培训教程防盗止动器37使用方法使用方法:以前(4位密码):10 adaption（匹配）匹配）通过50通道匹配传输车辆底盘号，完成自适应11-Login-Prozedur（登陆）登陆）匹配钥匙解锁或者安装使用过的发动机控制单元/组合仪表。(7位密码):屏幕上有如下功能菜单，直接选择。Adaption（匹配）通道匹配）通道50(PIN)通道50匹配传输车辆底盘号信息。Enable解码解码(PIN)解锁，用于匹配钥匙或安装使用过的发动机电脑/组合仪表。防盗器防盗器 7位位 密码密码Service Training 2006 2006 服务顾问培训教程防盗止动器38匹配钥匙匹配钥匙(适用所有适用所有BORA/GOLF防盗器防盗器):通过发动机(仪表)电脑相关信息查询7位密码 。输入地址 17,回车。启动功能 Enable(PIN)。输入7位密码,回车。启动 10 匹配功能。进入通道21。输入要匹配钥匙总数,回车。存储改变的数据。关闭点火开关然后依次插入要匹配的钥匙,同时注意防盗警报灯的亮灭提示。Service Training 2006 2006 服务顾问培训教程防盗止动器39更换发动机电脑后进行匹配更换发动机电脑后进行匹配(用于第三代防盗器用于第三代防盗器):通过组合仪表相关信息查询7位密码。输入地址01,回车。说明:使用过的发动机电脑必须先使用Enable(PIN)功能输入其自己的 7位密码 PIN 解锁选择 Adaption channel 50(PIN)匹配匹配确认。输入7位密码 PIN(通过仪表信息获得),确认。仪表中的底盘号和仪表批次号就写入到发动机电脑，同时也在检测仪上显示出来,确认并存储。Service Training 2006 2006 服务顾问培训教程防盗止动器40更换组合仪表后匹配更换组合仪表后匹配(适用于第三代适用于第三代7位 PIN 码防盗器防盗器):根据发动机控制单元内的底盘号和14位识别码通过R3系统查询。输入地址17,回车。说明:使用过的组合仪表必须先使用Enable(PIN)功能输入其自己的 7位密码 PIN 解锁。选择 Adaption channel 50(PIN)通道通道 确认。输入7位密码 PIN 确认。发动机电脑中的底盘号和仪表批次号就写入到组合仪表，同时也在检测仪上显示出来。配钥匙（同上）Service Training 2006 2006 服务顾问培训教程防盗止动器411 0(1)1 2(3)PQ34显示组022已配钥匙数量（0-8）1：允许启动0：钥匙或发动机控制单元未授权或有故障1：发动机控制单元有应答（无论授权与否）0：无应答发动机控制单元或其导线故障（第三代CANBUS）1：钥匙状态正常即已读出脉冲转发器固定码（无论授权与否）0：读写线圈、脉冲转发器型号不对等故障Service Training 2006 2006 服务顾问培训教程防盗止动器421 1 1 4PQ34显示组023防盗器状态4：售后服务状态5：适配过被锁止6：防盗器完成自适应7：钥匙适配有效1：授权的可变代码0：可变码尚未适配（钥匙与组合仪表变码计算规则不同）1：脉冲转发器已锁止，钥匙内计算规则不能过户，不能与其它系统匹配0：脉冲转发器未锁止状态（未适配的钥匙）1：固定码适配已进行0：固定码未适配可能脉冲发射器型号不对Service Training 2006 2006 服务顾问培训教程防盗止动器430-255 0-255 0-255 0-10PQ34显示组024脉冲转发器识别锁止时间组合仪表将锁止时间发动机控制单元锁止时间应急打开锁止时间Service Training 2006 2006 服务顾问培训教程防盗止动器441 PQ34显示组0251：数据交换类型0=无数据交换1=通过CAN-BUS进行数据交换2=通过W线进行的数据交换Service Training 2006 2006 服务顾问培训教程防盗止动器45PQ35中国型防盗止动器特点防盗止动器特点1.由CAN总线进行数据传递2.自适应后应答器（钥匙芯片）被锁止，不能再用于其它车辆3.防盗器控制单元位于组合仪表内，但只能用单独地址码：254.匹配通道不再用21而用015.数据组定义变化：25-08-003Service Training 2006 2006 服务顾问培训教程防盗止动器46VIN:XXXXXXXXXXXXXXXXX开迪无右面对话框1.底盘号17位2.个人识别码14位匹配方法：1.功能引导程序2.故障引导程序3.传统方法VAS5051界面的变化Service Training 2006 2006 服务顾问培训教程防盗止动器47七位码与在线诊断七位码与在线诊断Caddy 2004防盗止动器特点防盗止动器特点:01/25/17-01不显示不显示17/14位数据位数据用功能引导或故障引导查找用功能引导或故障引导查找01-08-081LFVBC12K343000057VWZ7Z036495701-identification services-expanded-17位底盘号位底盘号14位识别码位识别码Service Training 2006 2006 服务顾问培训教程防盗止动器48PQ35中国型防盗匹配Guided fault findingSelect brand volkswagen(v6.5)2k caddy 20042004CaddyBDJ 2.0l sdi 51kw(BJH-BGU)按向前箭头确认车型confirm或按向后箭头返回连VAS5051/6A后打开点火开关执行自检 check the detected systems are complete dark backgroundIf installed systerm has not been selected select it manualyThis allows you to access the systems components via function/component selectionService Training 2006 2006 服务顾问培训教程防盗止动器49防盗止动器实验25enabling(pin)The pin serves for enabling the key or the vehicle adaption The individual system pin which is transmitted for the immobilizer identification number is only valid for the day of inquiryDone Enter transmitted pin via the displayed keypad comfirm entered pin via the-continue-buttonPut here输入以2308924为例，按向前箭头transmitting pin按yes(no)确认Pin valid key adaptation or adaptation can be performed按Done后退出到下面Service Training 2006 2006 服务顾问培训教程防盗止动器50防盗止动器实验Select diagnosis functionAdaptation channel 50(pin)The pin serves for transmitting the vehicle identification number(vin)to the individual system pin which is transmitted for the immoblizer identification number is only valid for the day of inquiry输入2308924，提示Is the entered pin 2308923 correct，选择yes or noTransmitting pin提示the following vehicle identification numbers(vins)were transmitted to the vehicle system按向前键to end function再按向前键，返回到选择功能状态
