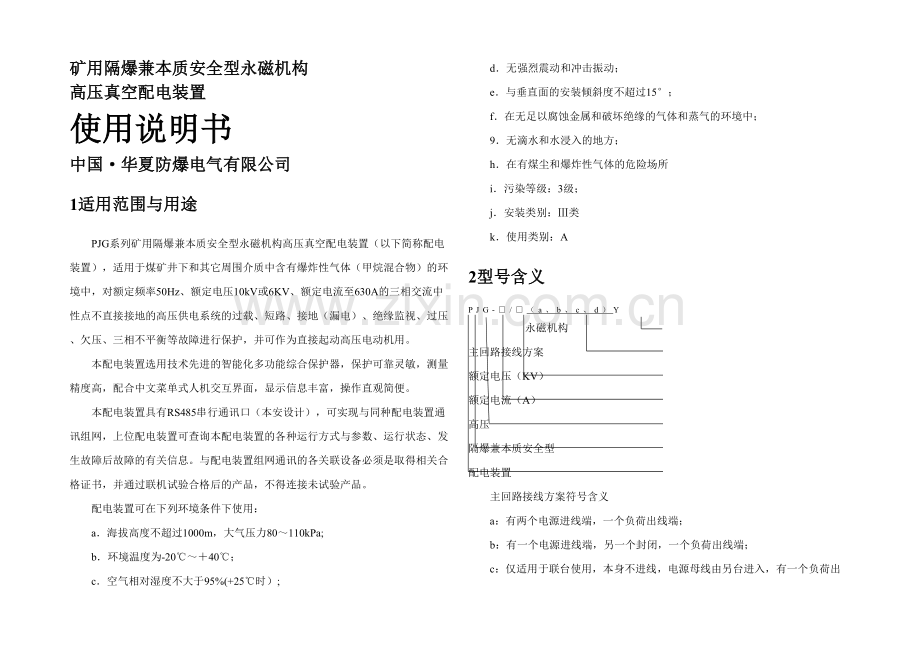

矿用隔爆兼本质安全型永磁机构
高压真空配电装置
使用说明书
中国·华夏防爆电气有限公司
1适用范围与用途
PJG系列矿用隔爆兼本质安全型永磁机构高压真空配电装置（以下简称配电装置），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，对额定频率50Hz、额定电压10kV或6KV、额定电流至630A的三相交流中性点不直接接地的高压供电系统的过载、短路、接地（漏电）、绝缘监视、过压、欠压、三相不平衡等故障进行保护，并可作为直接起动高压电动机用。
本配电装置选用技术先进的智能化多功能综合保护器，保护可靠灵敏，测量精度高，配合中文菜单式人机交互界面，显示信息丰富，操作直观简便。
本配电装置具有RS485串行通讯口（本安设计），可实现与同种配电装置通讯组网，上位配电装置可查询本配电装置的各种运行方式与参数、运行状态、发生故障后故障的有关信息。与配电装置组网通讯的各关联设备必须是取得相关合格证书，并通过联机试验合格后的产品，不得连接未试验产品。
配电装置可在下列环境条件下使用：
a．海拔高度不超过1000m，大气压力80～110kPa;
b．环境温度为-20℃～＋40℃；
c．空气相对湿度不大于95%(+25℃时）;
d．无强烈震动和冲击振动；
e．与垂直面的安装倾斜度不超过15°；
f．在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；
9．无滴水和水浸入的地方；
h．在有煤尘和爆炸性气体的危险场所
i．污染等级：3级；
j．安装类别：Ⅲ类
k．使用类别：A
2型号含义
PJG-□/□（a、b、c、d）Y
永磁机构
主回路接线方案
额定电压（KV）
额定电流（A）
高压
隔爆兼本质安全型
配电装置
主回路接线方案符号含义
a：有两个电源进线端，一个负荷出线端；
b：有一个电源进线端，另一个封闭，一个负荷出线端；
c：仅适用于联台使用，本身不进线，电源母线由另台进入，有一个负荷出线端；
d：仅适用于在联台时做联络开关及两端做受电开关使用，负荷侧不出线。

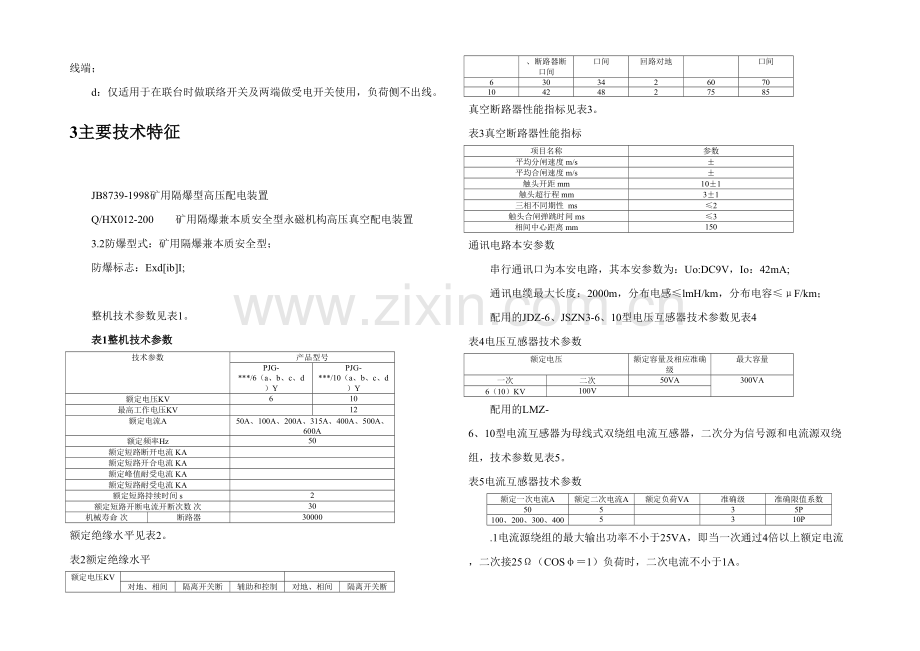

3主要技术特征

JB8739-1998矿用隔爆型高压配电装置
Q/HX012-200 矿用隔爆兼本质安全型永磁机构高压真空配电装置
3.2防爆型式：矿用隔爆兼本质安全型；
防爆标志：Exd[ib]I;

整机技术参数见表1。
表1整机技术参数
技术参数
产品型号
PJG-***/6（a、b、c、d）Y
PJG-***/10（a、b、c、d）Y
额定电压KV
6
10
最高工作电压KV

12
额定电流A
50A、100A、200A、315A、400A、500A、600A
额定频率Hz
50
额定短路断开电流 KA

额定短路开合电流 KA

额定峰值耐受电流 KA

额定短路耐受电流 KA

额定短路持续时间 s
2
额定短路开断电流开断次数 次
30
机械寿命 次
断路器
30000
额定绝缘水平见表2。
表2额定绝缘水平
额定电压KV

对地、相间、断路器断口间
隔离开关断口间
辅助和控制回路对地
对地、相间
隔离开关断口间
6
30
34
2
60
70
10
42
48
2
75
85
真空断路器性能指标见表3。
表3真空断路器性能指标
项目名称
参数
平均分闸速度 m/s
±
平均合闸速度 m/s
±
触头开距 mm
10±1
触头超行程 mm
3±1
三相不同期性 ms
≤2
触头合闸弹跳时间 ms
≤3
相间中心距离 mm
150
通讯电路本安参数
串行通讯口为本安电路，其本安参数为：Uo:DC9V，Io：42mA;
通讯电缆最大长度：2000m，分布电感≤lmH/km，分布电容≤μF/km；
配用的JDZ-6、JSZN3-6、10型电压互感器技术参数见表4
表4电压互感器技术参数
额定电压
额定容量及相应准确级
最大容量
一次
二次
50VA
300VA
6（10）KV
100V

配用的LMZ-6、10型电流互感器为母线式双绕组电流互感器，二次分为信号源和电流源双绕组，技术参数见表5。
表5电流互感器技术参数
额定一次电流A
额定二次电流A
额定负荷VA
准确级
准确限值系数
50
5

3
5P
100、200、300、400
5

3
10P
.1电流源绕组的最大输出功率不小于25VA，即当一次通过4倍以上额定电流，二次接25Ω（COSφ＝1）负荷时，二次电流不小于1A。

～10倍，整定值误差不超过±s。
过载保护：过载保护延时整定分四档可调，档位越小延时时间越短。整定值连续可调，分别为配电装置额定工作电～1.4倍，精度为±8％。过载保护在1.1倍过载电流时启动，采用反时限特性动作，动作时间见表6。
表6过载保护特性
序号
过载倍数
延时时间s
起始状态
1
2
3
4
1

不动作
不动作
不动作
不动作
冷态
2

40-60
60-120
120-180
180-360
热态
3

20-40
30-60
60-90
90-150
热态
4

11-20
14-20
20-40
40-60
热态
5
6
可返回时间＞8s
冷态
过压、欠压保护
a．过压保护：可选择打开或关闭，当线路电压≥120％额定电压时，过压保护动作，动作时间不大于5S；
b．欠压保护：可选择打开或关闭，当线路电压成≤65％额定电压时，经5s-20s延时，保护动作，延时动作时间为1-240s可调。
三相不平衡保护
A、C两相中任一相断路，或与其它相负载电流相差超过50％时，经5s-20s延时，保护动作。
、8.0A六档可调，精度为±、2.0、2.s八档可调，误差≤±8％。
绝缘监视保护
绝缘监视保护动作特性见表7
表7绝缘监视保护动作特性
保护动作状态
可靠动作
允许动作
不允许动作
监视线与地线之间回路电阻RK KΩ

监视线与地线之间绝缘电阻RK KΩ

动作时间 ms
＜100
操作过电压保护装置：用于配电时操作过电压不超过额定电压（峰值）的3.5倍；用于控制高压电动机时，操作过电压不超过额定相电压（峰值）的2.5倍。
4结构概述
本配电装置总体结构如图1所示，壳体为一长方形箱体，箱体中间有一隔板，将箱体分为前后两腔，在前腔装有机芯小车，真空断路器（永磁机构交流高压真空断路器）、三相电压互感器、母线式电流互感器、压敏电阻、熔断器、隔离插销动触头等均装在机芯小车上。在箱体内装有导轨、托架、操作机构、接地导杆装置，箱体右外侧还装有断路器、隔离插销和箱门之间的闭锁装置，在箱体中间隔板上装有6个隔离插销静触头座和一个穿墙式9芯接线柱。在引入电缆的端口装有零序电流互感器，后腔侧板上还装有控制线出线嘴，用户可引出控制线，实现远方控制。
箱门采用了双把手快开门结构，由上下弧钩、左右弯钩、上下座板、门轴销、偏心轮操纵把手等主要零件构成。左右两边同时设置偏心轮把手，使开门提起时不仅动作迅速，而且十分省力。熟练掌握两个把手的运用后，开关箱门显得比同类其它开门结构方式更方便、轻巧、可靠。
箱门控制面板上装有智能高压保护器、中文液晶显示窗、行程开关、电流源、按钮以及安全标志牌、防爆标志牌和铭牌等。

1、机架2、智能保护器3、控制按钮 4、液晶显示窗5、开门手把6、安全联锁装置7、隔离开关合闸标牌8、隔离插销照明按钮9、绝缘子10、三相导电杆 11、接线腔12、七芯绝缘座13、引入装置14、防爆标牌 15、电流互感器16、控制线引入装置17、断路器合闸轴18、永磁机构高压断路器19、接地装置
图1总体结构图

隔离插销、断路器和箱门间相互闭锁，其装置如图l所示。
隔离插销处于合闸位时，联锁杆6锥形头伸入锁杆轮套9的锥形缺口，锁杆轮套4解锁，断路器方能进行合闸操作。同时，门闭锁杆1，不能向右移动，使箱门闭锁不能打开。
隔离插销处于断开位置，门闭锁杆1插入锁杆轮套9的方槽内，此时箱门能打开，联锁杆6也限制锁杆轮套5，致使断路器不能合闸。

断路器由控制单元和储能电容、辅助开关、计数器、永磁机构、手动分闸、真空灭弧室、绝缘座等部分组成，其特点是永磁机构采用了一种全新的工作原理和结构，工作时主要运动部件只有一个，无需机构脱、锁扣装置，故障源少，具有较高的机构可靠性。
5电气工作原理
配电装置电气工作原理如附图所示。
a．电气工作原理见附图1。三相电源由配电装置接线腔引入，通过隔离开关的分合控制可使电压互感器和真空断路器带电和失电。
b．隔离开关合闸，电压互感器二次侧输出三相AC115V，作为智能保护器及真空断路器操作机构的电源，如果电源失压，断路器交流电磁铁处于释放状态，从而闭锁断路器不能合闸。
c．当配电装置正常运行后，智能保护器对配电线路的电流、电压、分合状态进行监控及显示，对系统的过载、短路、接地（漏电）、绝缘监视、过压、失压等故障通过驱动断路器脱扣器动作实现保护。
d．当真空断路器工作时，若出现操作过电压将被压敏电阻吸收，保证开关正常持续运行。
6安装、使用及维护

6安装前应在地面核对技术参数，检查本装置各部位及隔爆面是否完好，有无因运输造成的损坏，内部插头、紧固件等是否有松动。
检查产品的出厂检验记录及产品合格证。
安装前还应进行试验工频耐压，试验电压值按表2的规定。
注意！进行工频耐压试验时打开大门，解除电压互感器、压敏电阻高压端，拔下保护器插头。

合闸
a．操作隔离开关手柄至合闸位置，三相高压电源接通，观察显示电压值，保证在允许范围内，自检保护功能，整定相应参数，复位待机。
b．操作断路器合闸手柄至合闸位置或按电动合闸按钮，合闸电机启动，合闸完成。
c．如果需再次合闸，仔细观察显示故障原因，故障排除复位后，重复上述合闸程序，故障未排除不可重复合闸。
分闸
a．装置合闸运行时，可操作保护器进行分闸试验；
b．旋转手动分闸旋钮，可实现机械快速分断。
开门
配电装置在前门设有放电指示灯，显示储能电容的放电状况。应在放电指示灯熄灭后2min方可开门。

进入第一屏工作屏
给高压配电装置送电或按复位键即进入第一屏工作屏，其显示如下：
电压 *****V
电流 *****A 合闸
10/10-18:59:59
电压代表实时电网电压；电流代表实时负荷侧电流；
最下一排是时钟代表月／日时：分：秒。
进入主选菜单屏：
在第一屏工作屏下，按确认键即进入第二屏主选菜单屏，其显示如下：
主选菜单

参数代表高压配电装置参数整定，查询代表高压配电装置累记数据查询，试验代表高压配电装置仿真试验，时间代表高压配电装置电子时钟调整，密码代表高压配电装置操作密码，退出代表返回上一屏
进入参数屏：
.1在主选菜单下，按移位键到参数上，按确认键进入参数屏，其第一屏显示如下：
参数整定：页 出
短路保护：**.*倍
过载保护：**.*倍
过载延时：**.*倍
按移位键到短路保护上，按确认键进入短路整定屏，其显示如下：
短路保护整定：

按移位键到需要整定的值，按确认键退出短路整定屏，回到参数屏。
按移位键到过载电流上，按确认键进入过载电流整定屏，其显示如下：
过载电流倍数

1.0 1.2 1.4
按移位键到需要整定的值，按确认键退出过载电流整定屏，回到参数屏。
按移位键到过载延时上，按确认键进入过载延时整定屏，其显示如下：
过载延时分档：
1 2 3 4
按移位键到需要整定的值，按确认键退出过载延时整定屏，回到参数屏；
在参数屏上按移位键到页，按确认键即翻页到平级的其余参数整定屏。
在参数屏上按移位键到出，按确认键退出参数整定，就接收了整定的参数。
.2参数整定第二屏如下：
漏电参数整定屏操作同过流参数整定屏，用户根据实际情况，应尽量将值设小，一般考虑适当延时，其子菜单屏如下：
参数整定：页 出
零序电压：**.*V
零序电流：**.*A
漏电延时：**.*秒
零序电压整定：V
3 5 10 15 20
25 电流型
零序电流整定：A

漏电动作时间：秒

.3参数整定第三屏如下：
参数整定：页 出
电流显示：***A
电压显示：*****A
电压 开 跳闸 壹
电流显示选择可根据所配电流互感器或铭牌所示额定电流值定。
按移位键到电流显示上，按确认键进入电流显示整定屏，其显示如下：
电流显示选择：A
50 100 150 200
300 315 400 500
600 630
按移位键到需要整定的值，按确认键退出电流显示整定屏，回到参数屏。
电压显示选择可根据开关一次侧电压等级而定。
按移位键到电压显示选择上，按确认键进入电压显示整定屏，其显示如下：
电压显示选择：V
3300 6000 10000
按移位键到需要整定的值，按确认键退出电压显示整定屏，回到参数屏。
电压开／关选择打开和关闭，可控制过压、欠压保护功能的有无。
跳闸方式可选择六次冲击拉闸，和一次一直拉闸的方式。
按移位键到跳闸上，按确认键直接变换六次和一次。一般用户请选一次一直拉闸的方式。
注：当所有参数整定后，必须在参数屏上按移位键到“出”，按确认键退出参数整定，才接收了整定的参数。而且只有再按一次复位键，整机才会按所整定参数运行，否则整定无效！整定好参数在停电后仍可一直保持。
.4参数整定第四屏如下：
参数整定：页 出
监视 关 漏电 开
本机 号 ***
监视和漏电可选择打开或关闭，操作方法同上。
本机号用于联网通讯时的开关定位。
.5参数整定第五屏如下：
参数整定：页 出
电压微调：100％
电流微调：100％
电压微调：用于调整电网电压的显示值，当发现显示值与实际电网电压值不一致时可调整此项，若调乱恢复到100％出厂设置即可。
电流微调：用于调整负载电流的显示值，当发现显示值与实际负载电流值不一致时可调整此项，若调乱恢复到100％出厂设置即可。
进入查询屏：
在主选菜单屏下，按移位键到查询上，按确认键进入查询屏，其显示如下：
查询：
1 查询跳闸记录
2 查询累计数据
3 查询产品信息
在查询屏上若按移位键到查询跳闸记录上，再按确认键则显示本机记录的配电装置近100次故障跳闸的原因及发生时间（月、日、时、分），查看记录时按移位键下翻页，按确认键退出到工作屏。
跳闸记录屏显示如下：
15：过压
09月12日20时21分
14：过流
09月2日13时56分
在查询屏上若按移位键到查询累记数据上，再按确认键则显示本记录的配电装置运行累计数据，再按确认键后将退出到工作屏。累计数据屏显示如下：
本机累计数据：
累计工作 ******时
累计合闸 ******次
有功电 ******度
在查询屏上若按移位键到查询产品信息上，再按确认键则显示本机版本，及维修热线等产品信息。
进入试验屏：
在主选菜单下，按移位键到试验上，按确认进入试验屏，其显示如下：
试验选项：

按移位键选中要试验的项，再按确认键即进入该项仿真试验。
或通过配电装置的一次侧直接送故障电流故障电压做实验。
如果装置判定为故障就显示故障报告屏，故障报告屏显示如下：
故障：短路
电压 6023V
电流 111A 跳闸
09/20-15:20:30
如果在显示故障后，配电装置拒分，则“跳闸”将变成“拒分”字样。
注：故障报告屏是锁死状态，只有按复位键重新启动，或重新上电（故障情况已记忆）。在故障排除后，按复位键或重新上电，均能进入第一屏工作屏。
进入时间屏：
在主选单屏下，按移位键到时间上，按确认键进入时间屏，其显示如下：
时间：星期03
05年04月20日
15时12分（退出）
按移位键选中要调整的项，再按确认键即可调整该项时间值。
调整完后选中“退出”，即可退到主选菜单屏。
时间调整必须选择在参数整定后，所有试验做完，待出厂时调整。
进入密码屏：
在主选菜单下，按移位键到密码上，按确认键进入密码屏，其显示如下：
请输入密码：
1 2 3 4 5 6 7 8 9
密码无效 自动退出
必须先输入已有密码或通用密码5217，才能进一步操作，输入密码错误将自动退出到工作屏。密码输入正确后即进入密码设定屏，其显示如下：
输入新密码：
否 是 关
在密码设定屏上，按移位到“否”，再按确认将退出到工作屏。
在密码设定屏上，按移位到“是”，再按确认将进入创建密码屏，显示如下：
请输入密码：
1 2 3 4 5 6 7 8 9
创建密码 四位有效
在创建密码屏上，按移位到第一个所要的密码数字位上，再按一下确认，即选好第一位密码数；接着按移位到第二个所要的密码数字位上，再按一下确认，即选好第二位密码数；依此类推选好第三四位密码数；当选好第四位密码数后程序自动返到第一工作屏，接着请按复位键接收所输密码。
注：密码功能打开后，在第一屏工作屏下，用户按确认键就会进入密码屏，密码输错就会自动退出，只有密码拥有者才能往下操作。
退出主选菜单屏：
在主选菜单屏下，按移位键到退出，按确认键退出到工作屏下；或按下复位键进入工作屏。
乱码处理：
当出现乱码时，请按复位键，或重新上电，几次反复后仍然无效，请与厂方联系，切不可乱修，使故障扩大化。
7故障处理与维护

表8故障与排除方法
序号
故障现象
主要原因
处理意见
1
隔离操作机构旋不动
闭锁未解除
解除闭锁
2
智能保护器无反应
保险熔丝断
更换保险
3
断路器合不上
失压磁铁未吸合，机构位置不合理，电合按钮、行程开关不到位、26芯插头未插好
检查欠压保护调整机构，调整电合按钮和行程开关，插好26芯插头
4
合闸后高压短路指示掉闸
短路整定值不合适
按实际负荷要求重新整定
5
合闸后过载指示掉闸
过载整定值不合适
按实际负荷要求重新整定
6
故障现象后，智能保护器拒动
智能保护器电源故障
更换智能保护器，检查故障回路
7
智能保护器动作后，断路器不掉闸
断路器电磁铁冲杆卡死
纠正电磁铁冲杆
8
通电后显示正常，只能手合，不能电合
电合按钮不到位，电合线路有故障
整电合按钮，检查电合线路
9
不能手分
失压线路故障，分闸机构故障
调整分闸机构，检查失压线路
10
主腔内照明灯不亮
熔芯烧坏，灯泡损坏，线路故障
更换熔芯、灯泡，检查线路

配电装置带电正常工作后，每隔半年应对各隔爆接合面进行一次检查，保证各隔爆面无锈蚀现象，隔爆间隙不大于；
配电装置在井下停电三天后，在送电前应注意各元器件是否有因受潮而引起绝缘电阻不合格情况。
真空断路器每运行半年应进行以下保养与维修：
a．清洁断路器，给操作机构的传动部位加润滑，保持高压部分无积尘；
b．检查断路器紧固件是否松动或脱落；
c．真空灭弧室工频耐压；
d．触头参数的检查与调整。
警告：1．严禁带电开盖！
2．严禁损伤隔爆面！
3．严禁更改本安电路和与本安电路有关元器件参数、型号及规格！
4．本安产品不得与未经检验的设备连接！
5．若与其它设备进行通讯，须进行防爆联检！
8包装、运输与贮存
8.1配电装置采用防水薄膜覆盖后以毛毯包装。随同产品装箱文件有：
a．装箱单；
b．产品合格证；
c．产品使用说明书
8.2经包装的产品在运输中要求防震、防雨，不得翻滚、倒置、碰撞。
8.3经包装的产品应贮存在没有雨雪侵袭、干燥通风的库房中。
9订货须知
订购时应注明配电装置的型号、订购台数、订购的备件
例：订购：PJG-400/6(a、b、c、d)Y矿用隔爆兼本质安全型永磁机构高压真空配电装置2台
订购备件：高压智能保护器2套

附图l电气原理图
