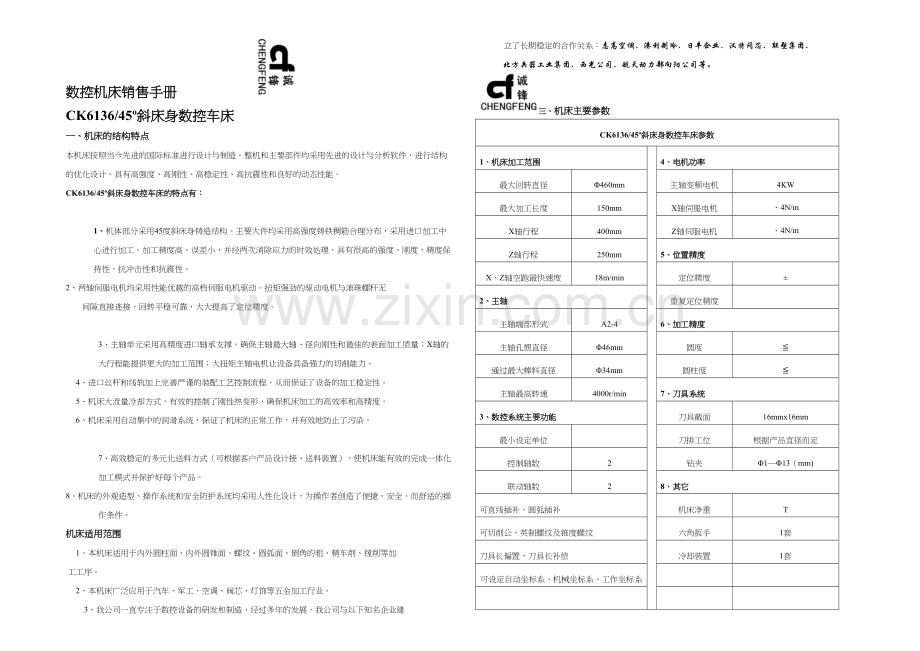

数控机床销售手册
CK6136/45º斜床身数控车床
一、 机床的结构特点
本机床按照当今先进的国际标准进行设计与制造。整机和主要部件均采用先进的设计与分析软件，进行结构的优化设计。具有高强度、高刚性、高稳定性、高抗震性和良好的动态性能。
CK6136/45º斜床身数控车床的特点有：
1、机体部分采用45度斜床身铸造结构。主要大件均采用高强度铸铁稠筋合理分布，采用进口加工中心进行加工，加工精度高、误差小，并经两次消除应力的时效处理，具有很高的强度、刚度、精度保持性、抗冲击性和抗震性。
2、两轴伺服电机均采用性能优越的高档伺服电机驱动。扭矩强劲的驱动电机与滚珠螺杆无
间隙直接连接，回转平稳可靠，大大提高了定位精度。
3、主轴单元采用高精度进口轴承支撑。确保主轴最大轴、径向刚性和最佳的表面加工质量；X轴的大行程能提供更大的加工范围；大扭矩主轴电机让设备具备强力的切削能力。
4、进口丝杆和线轨加上完善严谨的装配工艺控制流程，从而保证了设备的加工稳定性。
5、机床大流量冷却方式，有效的控制了刚性热变形，确保机床加工的高效率和高精度。
6、机床采用自动集中的润滑系统，保证了机床的正常工作，并有效地防止了污染。
7、高效稳定的多元化送料方式（可根据客户产品设计接、送料装置），使机床能有效的完成一体化加工模式并保护好每个产品。
8、机床的外观造型、操作系统和安全防护系统均采用人性化设计，为操作者创造了便捷、安全、而舒适的操作条件。
机床适用范围
1、本机床适用于内外圆柱面、内外圆锥面、螺纹、圆弧面、倒角的粗、精车削、镗削等加
工工序。
2、本机床广泛应用于汽车、军工、空调、阀芯、灯饰等五金加工行业。
3、我公司一直专注于数控设备的研发和制造，经过多年的发展，我公司与以下知名企业建
立了长期稳定的合作关系：志高空调、港利制冷、日丰企业、汉特阀芯、联塑集团、
北方兵器工业集团、西光公司、航天动力部向阳公司等。
三、机床主要参数
CK6136/45º斜床身数控车床参数
1、机床加工范围

4、电机功率
最大回转直径
Φ460mm
主轴变频电机
4KW
最大加工长度
150mm
X轴伺服电机
、4N/m
X轴行程
400mm
Z轴伺服电机
、4N/m
Z轴行程
250mm
5、位置精度
X、Z轴空跑最快速度
18m/min
定位精度
±
2、主轴
重复定位精度

主轴端部形式
A2-4
6、加工精度
主轴孔惯直径
Φ46mm
圆度
≦
通过最大棒料直径
Φ34mm
圆柱度
≦
主轴最高转速
4000r/min
7、刀具系统
3、数控系统主要功能
刀具截面
16mmx16mm
最小设定单位

刀排工位
根据产品直径而定
控制轴数
2
钻夹
Φ1—Φ13（mm)
联动轴数
2
8、其它
可直线插补，圆弧插补
机床净重
T
可切削公、英制螺纹及锥度螺纹
六角扳手
1套
刀具长偏置，刀具长补偿
冷却装置
1套
可设定自动坐标系、机械坐标系、工作坐标系

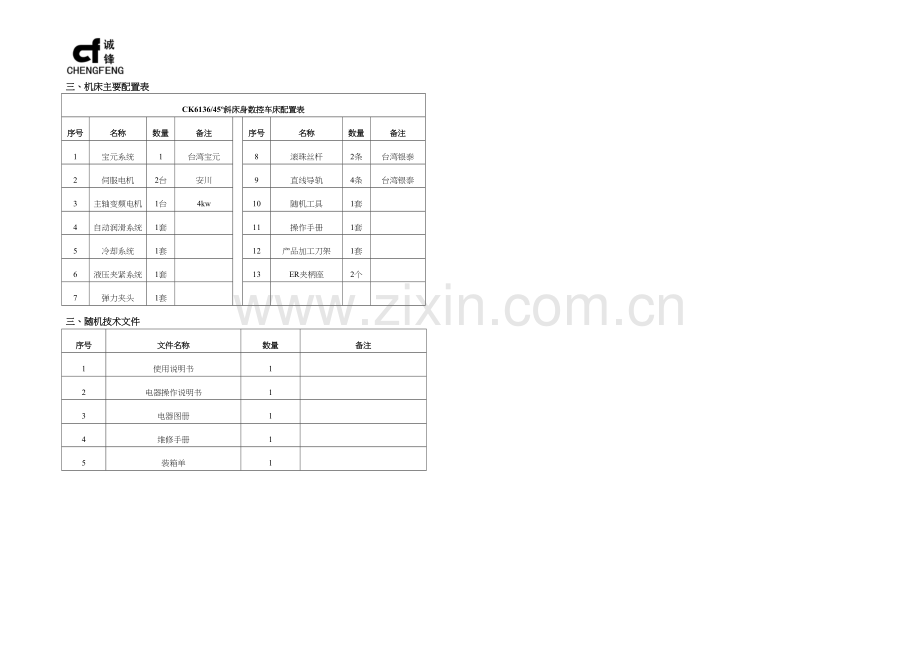

三、机床主要配置表
CK6136/45º斜床身数控车床配置表
序号
名称
数量
备注

序号
名称
数量
备注
1
宝元系统
1
台湾宝元
8
滚珠丝杆
2条
台湾银泰
2
伺服电机
2台
安川
9
直线导轨
4条
台湾银泰
3
主轴变频电机
1台
4kw
10
随机工具
1套

4
自动润滑系统
1套

11
操作手册
1套

5
冷却系统
1套

12
产品加工刀架
1套

6
液压夹紧系统
1套

13
ER夹柄座
2个

7
弹力夹头
1套

三、 随机技术文件
序号
文件名称
数量
备注
1
使用说明书
1

2
电器操作说明书
1

3
电器图册
1

4
维修手册
1

5
装箱单
1
