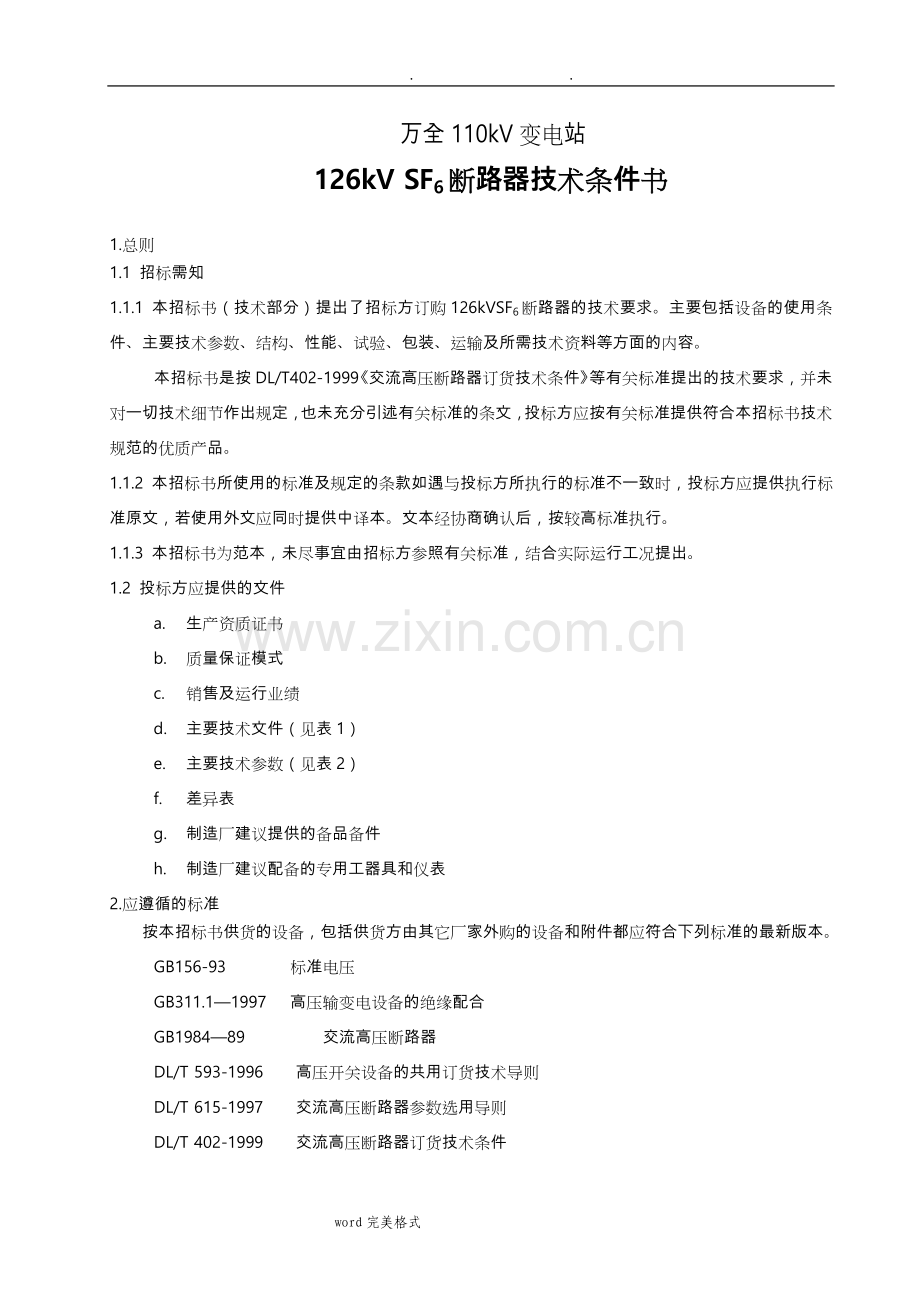

万全110kV变电站
126kV SF6断路器技术条件书

1.总则
1.1 招标需知
1.1.1 本招标书（技术部分）提出了招标方订购126kVSF6断路器的技术要求。主要包括设备的使用条件、主要技术参数、结构、性能、试验、包装、运输及所需技术资料等方面的内容。
本招标书是按DL/T402-1999《交流高压断路器订货技术条件》等有关标准提出的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准的条文，投标方应按有关标准提供符合本招标书技术规范的优质产品。
1.1.2 本招标书所使用的标准及规定的条款如遇与投标方所执行的标准不一致时，投标方应提供执行标准原文，若使用外文应同时提供中译本。文本经协商确认后，按较高标准执行。
1.1.3 本招标书为范本，未尽事宜由招标方参照有关标准，结合实际运行工况提出。
1.2 投标方应提供的文件
a. 生产资质证书
b. 质量保证模式
c. 销售及运行业绩
d. 主要技术文件（见表1）
e. 主要技术参数（见表2）
f. 差异表
g. 制造厂建议提供的备品备件
h. 制造厂建议配备的专用工器具和仪表
2.应遵循的标准
按本招标书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。
GB156-93 标准电压
GB311.1—1997 高压输变电设备的绝缘配合
GB1984—89 交流高压断路器
DL/T 593-1996 高压开关设备的共用订货技术导则
DL/T 615-1997 交流高压断路器参数选用导则
DL/T 402-1999 交流高压断路器订货技术条件
3.使用环境条件
3.1户外
3.1.1周围空气温度：
最高40℃
最低-40℃（户外）
日温差：25K
3.1.2 海拔 800米
3.1.3 湿度 日相对湿度平均值不大于95%，月相对湿度平均值不大于90%。
3.1.4 耐受地震能力 水平加速度 0.15g
试验方法：采用共振正弦拍波试验法，激振5次，每次5波，间隔2s。
3.1.5覆冰厚度 10mm
3.1.6风压 700Pa（相应于34m/s的风速）
3.1.7污秽等级 Ⅲ级公称爬电比距值≥25mm/kV。
4.主要技术参数
4.1 额定电压 126kV
4.2 额定电流 2000A
4.3 额定短路开断电流 40kA
4.4 额定短路关合电流 100kA
4.5 额定短时耐受电流 40kA
4.6 额定短路持续时间 4s
4.7 额定峰值耐受电流 40kA
4.9 近区故障开断电流 75%、90%额定短路开断电流，对自能灭弧型增加60%额定短路开断电流试验。恢复电压上升速度（线路侧）9kV/μs、7.5kV/μs。
4.10 开断线路充电电流架空线路充电电流31.5A，最大允许操作过电压（相对地）2××126/kV。
4.11 失步开断电流 2/倍额定电压下分合25%额定短路开断电流，工频恢复电压2×126/kV，瞬态恢复电压1.54kV/μs。
4.12出口端短路时的额定瞬态恢复电压特性：
开断电流百分比%
振幅系数
恢复电压上升率kV/μs
100
1.4
2
60
1.5
3
30
1.5
5
10
1.7
5.8
4.13 开合空载变压器，最大允许操作过电压（相对地）2××126/kV。
4.14 额定操作顺序 0-0.3s-CO-180s-CO
4.15 额定绝缘水平（见下表）
开关设备的额定绝缘水平
额 定
电 压
kV
额定雷电冲击耐受电压
kV峰值
1min工频耐受电压
kV有效值
相对地
相间
断路器断口
隔离断口
相对地
相间
断路器断口
隔离断口
126
550
550
550
630
230
230
230
265
注：隔离断口适用起联线络作用的断路器断口。
4.16 额定频率 50Hz
4.17 辅助回路
a）控制回路 DC 220V
b）电动机回路 DC 220V
辅助回路1min工频耐受电压（有效值） 2kV
4.18 使用寿命 ≥3000次（机械）
4.19 分闸时间 ≤30ms
4.20 开断时间 ≤65ms
4.21 合闸时间 ≤70±8ms
4.22 重合闸无电流时间 ≥0.3s 可调
4.23 分闸不同期 ≤2ms
4.24 合闸不同期 ≤3ms（5000次）
4.25 额定短路电流开断次数 ≥20次
4.26 SF6气体
a） 工作压力 ≤0.6Mpa
b） 报警压力 0.55±0.03 Mpa
c） 闭锁压力 0.50±0.03 Mpa
d） 年漏气率 ＜1%
e） 含水量 ≤150μL/L（交接时），≤300μL/L（运行中）
4.27 接线端子的机械负载额定值
额定电压
kV
额定电流
A
水平拉力 N
垂直力
（向上下）
N
纵向
横向
126
3150
2000
1500
1500
注： 瓷件承受机械应力的安全系数取为：静态力3.5，动态力1.7。
耐受弯距≥400N.m（不变形）
接线端子与金具接触面尺寸满足GB-5273-85的要求，或提供满足接线端子单面连接温升要求的试验报告。
4.28 瓷套的爬电距离：对地3150mm，断口3906mm，瓷裙形状为大小伞，并应符合IEC60815要求。
5.结构要求
断路器及操动机构应按DL/T 402-1999及有关标准设计生产。
5.1 断路器
5.1.1 SF6气体压力监视
SF6气体压力用压力表和密度继电器监视（气体密度继电器与指针式压力表一体化，具有温度补偿功能），应采用法定计量单位。压力表应带阀门。当SF6气体压力降低时应有报警信号，当其密度降至最小运行值时，断路器应能闭锁或强制开断，并发出信号。压力表、密度继电器及阀门与设备等寿命。提供设备在运行时可以补充SF6气体和取气样及校验继电器的手段。

5.1.2 投标方应提供设备在运行时可以补充SF6气体和取气样的手段。
5.2 断路器的操动机构
操动机构为弹簧机构，并满足如下要求：
5.2.1 操作机构电源电压为直流220V，控制电源电压为直流220V。
5.2.2弹簧储能后失去电源时能完成一次分-合分操作。
5.2.3 分、合闸操作在小于、等于30%额定操作电压下不能动作；在65-120%额定操作电压下能可靠动作。
5.2.4 独立合闸线圈1只，独立分闸线圈1只。
5.2.5 机构控制回路不设防跳跃闭锁。
5.2.6 分、合闸线圈应能长期耐受50mA的电流，用于监视回路。分、合闸线圈的工作电流一般不大于2A。
5.2.7 应具有防止非全相合闸的能力，具有不复归的机械动作计数器。
5.2.8 当SF6气体压力降低及异常升高和储能电机运转时间过长时，应发出警报。
5.2.9 应具有电动机缺相保护装置。
5.2.10 根据SF6气体压力状况自动给出以下命令和指示
a）分、合闸操作闭锁
b）重合闸操作闭锁
5.2.11 断路器的控制回路应接有就地控制开关，控制开关用“远方”、“就地”选择开关连接，其间应有联锁。
5.2.12 辅助接点数10常开，10常闭。辅助接点的容量不小于220V，10A。所有辅助接点应接到端子排上。
5.2.13 机构箱应能防尘、防潮、防小动物、防进水。
5.2.14 机构箱应有保温措施和自动加热装置。加热器电源为交流220V。
5.2.15 所有仪表、控制设备、电源、报警和照明线路均应采用铜导线，线芯截面应不小于2.5mm2。
5.2.16 机构中应有足够数量的专用V0级阻燃凤凰UK6N型端子，用于控制、测量表计、报警、动力照明等内部接线和用户提供的所有外部电缆接线，还应设置20个备用端子，端子及端子排应有标记、序号。端子排间距不小于140mm。
5.2.17 断路器及其操动机构上应有明显的、易观察的分、合闸位置指示器。
5.3 断路器内的SF6气体
新气的质量标准应 符合GB 12022的规定。投标方应提供所用气体的类型、数量、质量及其指导性文件。
6.型式试验
6.1 开断能力
各种开断试验时断路器的操作液（电、气）压均为允许的最低值，灭弧室的SF6气体为最低密度。
6.1.1 短路关合和开断试验
a） 出线端故障的瞬态恢复电压，见DL/T 615-1997表5～表7。
b） 非对称开断直流分量：与分闸时间允许的下限值相对应的值。
c） 试验操作顺序 0-0.3s-CO-180s-CO
d） 关合电流峰值 2.5倍额定短路开断电流
6.1.2 近区故障开断试验
a）开断电流 额定短路开断电流的75%、90%。
（对自能灭弧型增加一档60%）
b） 线路波阻抗 450Ω
c） 线路侧振幅系数 1.6
d） 电源侧的工频恢复电压 kV
e） 线路侧恢复电压上升率 0.2kV/μs/kA
f） 试验操作顺序 0-0.3s-CO-180s-CO
6.1.3 开断线路或电缆充电电流试验
a） 开断电流 31.5A(对线路)
b） 试验电压 kV
c） 试验操作顺序 10×0-0.3s-CO（三相）
注：断路器在开断过程中不得发生重击穿。
6.1.4 失步故障开断试验（此项试验仅适用于联络断路器）
a） 试验电压 2×（126～252）/(对126～252kV)
b） 开断电流 25%额定短路开断电流
c） 操作顺序 0，CO
6.1.5 切合小电感电流试验
6.2 短时耐受电流和峰值耐受电流试验
6.2.1 短时耐受电流和峰值耐受电流试验原则上联合进行，并应同时满足要求。如果峰值耐受电流试验是单独进行的，通流时间不得小于0.3s。
6.2.2 短时耐受电流为31.5kA，峰值耐受电流为80kA。
6.3 连续开断短路电流能力
额定短路电流开断次数 ≥20次
投标方应提供不检修连续开断额定短路电流开断次数的试验报告。
6.4 绝缘试验
6.4.1 断路器应能在闭锁压力下耐受4.13规定的耐压值，试验中断口间不得闪络。
6.4.2 断路器应在完成短路电流开断试验后进行绝缘试验校核。（绝缘校核为80%工频耐压）
6.4.3 有局部放电测量要求的元件应按有关标准通过局部放电试验。
6.5 机械试验
在不检修、不换件、不调整的情况下连续“合分”断路器3000次（5000次）。在规定次数内不得发生拒动、误动、漏气、漏油等现象。各项机械特性应在技术条件允许的范围内。
6.6 主回路电阻测量
6.7 温升试验
温升试验在机械稳定性试验前后各进行一次。断路器任何测量点的温升不得超过标准的规定。
6.8 噪音测定
噪音水平为离地面1.5m，距声源设备外沿垂直面的水平距离2m处，户外产品不超过110dB，户内产品不超过90dB。
6.9 淋雨试验
户外断路器及操动机构应按标准进行淋雨试验。
6.10 密封试验
用定量检漏设备及方法测量SF6气体泄漏量，其值不应大于1%（年）。
6.11 水份含量测量

7.出厂试验项目
7.1 结构检查
7.2 工频耐压试验
7.3 主回路电阻测量
7.4 断路器机械特性和机械操作试验
7.5 密封试验
7.6 SF6气体含水量测量
8.现场试验项目
现场安装完毕，断路器应进行现场试验
8.1 结构检查
8.2 密封试验
8.3 工频耐压试验 额定值的80%
8.4 主回路电阻测量
8.5 机械特性试验
8.6 SF6气体泄漏及含水量测量
8.7 供需双方商定的其它试验
9.包装运输
9.1 断路器及其操动机构应有包装规范,并应能保证断路器各零部件在运输过程中不致遭到脏污、损坏、变形、丢失及受潮。对于其中的绝缘部分及由有机绝缘材料制成的绝缘件应特别加以保护，以免损坏和受潮；对于外露的接触表面，应有防腐蚀和防磕碰的措施。
9.2 断路器单独运输的零部件应有标志，便于用户安装装配。
9.3 整体产品或分别运输的部件，都要适合运输及装卸的要求。
9.4 包装箱或柜上，应有在运输、保管过程中必须注意事项的明显标志和符号（如上部位置、防潮、防雨、防震、起吊位置等）。
9.5 出厂的每台断路器应附有产品合格证明书（包括出厂试验数据）、装箱单和能指导安装和维修的安装使用说明书。
9.6 在运输过程中应充以符合标准的SF6气体或氮气。
9.7 提供的备品备件和专用机具应随同产品一起发运。
10.供货范围
即用户设备需求表。
表1 主要技术文件
序号
文 件 名 称
1
技术条件
2
安装使用说明书
3
型式试验报告
4
电气原理图
5
电气接线图和布置图
6
总装配图（表示各设备元件的内部结构及外形图）
7
总布置图（平、剖面图及外部连接空间布置）
8
设备最大件及最重件的运输和吊运图
9
设备作用于基础的各种力的大小和方向的资料
10
设备外形尺寸及重量的有关资料

表2 主要技术参数
序号
名 称
要 求 值
供方提供值
一
断路器型式与时间参量

1
额定电压
126kV

2
额定频率
50Hz

3
额定电流
2000A

4
分闸时间及范围
≤30ms

5
合闸时间及范围
≤70±8ms

6
开断时间及范围
≤65ms

7
分合时间及范围
≥300ms

8
合分时间及范围
≥40ms

9
分闸不同期性
≤2ms

10
合闸不同期性
≤3ms

11
速度

a．分闸

b．合闸

二
额定绝缘水平

1
额定工频1min耐受电压： 断口
对地
230
230

2
额定雷电冲击耐受电压峰值 断口
（全波1.2/50μs）： 对地
550
550

三
开断能力参数

1
额定短路开断电流及首相开断系数
40kA、1.5

2
额定出线端短路的瞬态恢复电压特性

3
额定短时耐受电流及其持续时间
40kA、4s

4
额定峰值耐受电流及额定短路关合电流峰值
100kA

5
近区故障开断能力
28.4kA

6
操作顺序
O-0.3s-CO-180s-CO

7
容性电流开断特性

8
小电感电流开断特性

四
其它特性参数

1
无线电干扰电压（RIV）
≤300μV

2
瓷套表面爬电比距

a. 对地
25mm/kV

b. 断口间
3.1mm/kV

3
允许不经检修的连续操作次数

a. 开断额定短路开断电流的次数
≥20次

b. 开断额定电流的次数
≥3000次

c. 机械稳定性次数

4
断路器主回路的电阻值

5
操动机构的型式
弹簧机构

6
操动机构的合闸电源

a. 电压
DC220V

b. 频率

c. 每相合闸线圈的只数
1

d. 每只合闸线圈的稳态电流
2A

e. 每只合闸线圈的直流电阻

7
操动机构的分闸电源

a. 电压
DC220V

b. 频率

c. 每相分闸线圈的只数
1

d. 每只分闸线圈的稳态电流
2A

e. 每只分闸线圈的直流电阻

8
SF6断路器的正常压力参数
≤0.6Mpa

9
报警气压
0.55±0.03 Mpa

10
闭锁气压
0.50±0.03 Mpa

11
断路器内SF6气体允许的湿度（20℃时体积比）

12
SF6断路器的年漏气率
≤1%

13
断路器质量

164
断路器外形尺寸 长×宽×高

设备需求表
序号
名 称
规格型号
单位
数量
产地
生产厂 家
交货期（月）
到港
备注
1
126kV
SF6断路器
LW□-126W
2000A
40kA
台
4

万全
110kV站
随机资料
5份
2
温控器

个
2

3
电热板

块
4

4
去潮电热

块
4

5
密度继电器

个
1

6
接触器

个
1

7
延时继电器

个
1

8
分合闸线圈

套
2

需方：
天津博德风能有限公司
供货方：

张家口先行电力设计有限公司

技术代表人

技术代表人

年 月 日

年 月 日
