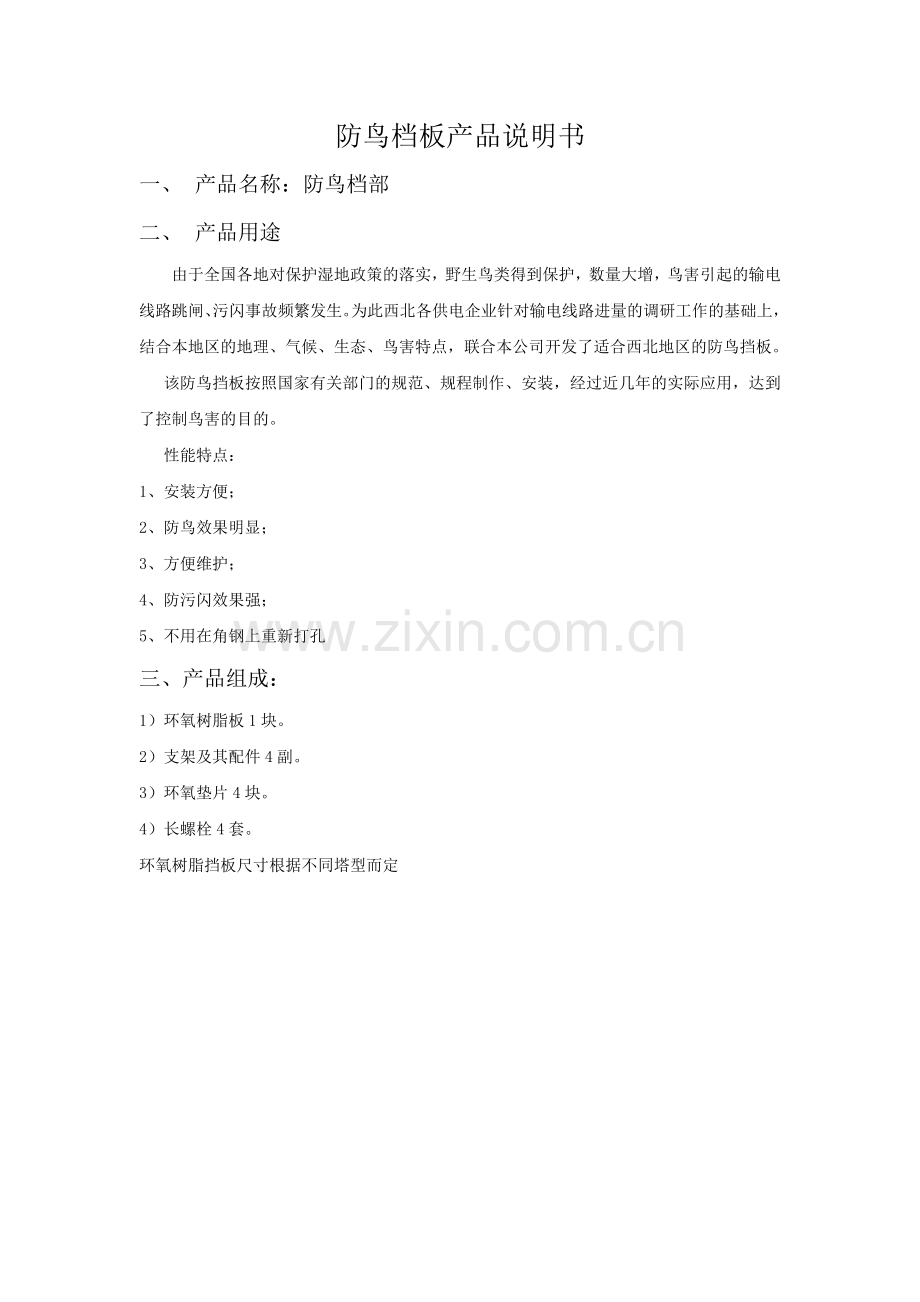

防鸟档板产品说明书
一、 产品名称：防鸟档部
二、 产品用途
由于全国各地对保护湿地政策的落实，野生鸟类得到保护，数量大增，鸟害引起的输电线路跳闸、污闪事故频繁发生。为此西北各供电企业针对输电线路进量的调研工作的基础上，结合本地区的地理、气候、生态、鸟害特点，联合本公司开发了适合西北地区的防鸟挡板。
该防鸟挡板按照国家有关部门的规范、规程制作、安装，经过近几年的实际应用，达到了控制鸟害的目的。
性能特点：
1、安装方便；
2、防鸟效果明显；
3、方便维护；
4、防污闪效果强；
5、不用在角钢上重新打孔
三、产品组成：
1）环氧树脂板1块。
2）支架及其配件4副。
3）环氧垫片4块。
4）长螺栓4套。
环氧树脂挡板尺寸根据不同塔型而定

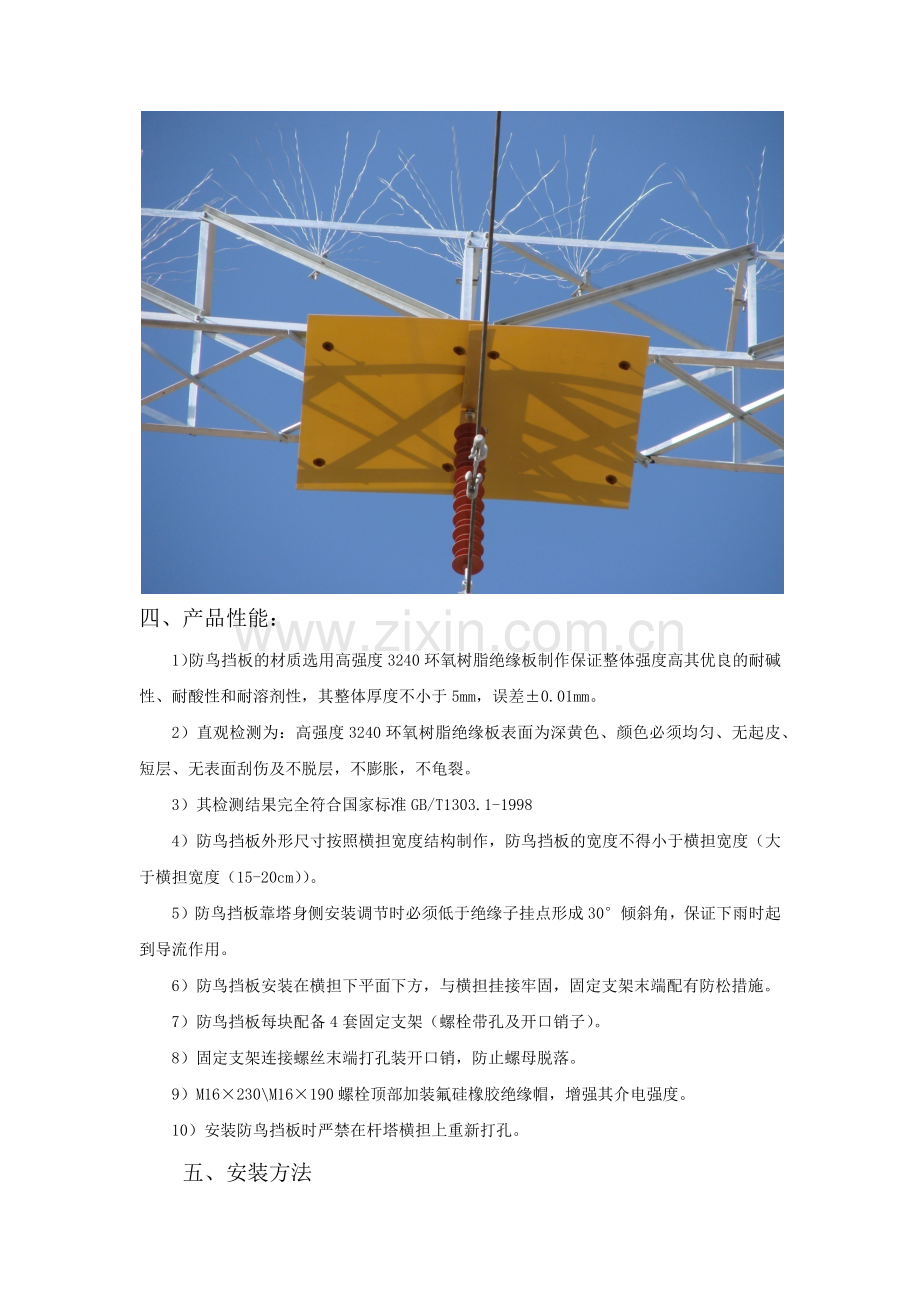

四、产品性能：
1）防鸟挡板的材质选用高强度3240环氧树脂绝缘板制作保证整体强度高其优良的耐碱性、耐酸性和耐溶剂性，其整体厚度不小于5mm，误差±0.01mm。
2）直观检测为：高强度3240环氧树脂绝缘板表面为深黄色、颜色必须均匀、无起皮、短层、无表面刮伤及不脱层，不膨胀，不龟裂。
3）其检测结果完全符合国家标准GB/T1303.1-1998
4）防鸟挡板外形尺寸按照横担宽度结构制作，防鸟挡板的宽度不得小于横担宽度（大于横担宽度（15-20cm））。
5）防鸟挡板靠塔身侧安装调节时必须低于绝缘子挂点形成30°倾斜角，保证下雨时起到导流作用。
6）防鸟挡板安装在横担下平面下方，与横担挂接牢固，固定支架末端配有防松措施。
7）防鸟挡板每块配备4套固定支架（螺栓带孔及开口销子）。
8）固定支架连接螺丝末端打孔装开口销，防止螺母脱落。
9）M16×230\M16×190螺栓顶部加装氟硅橡胶绝缘帽，增强其介电强度。
10）安装防鸟挡板时严禁在杆塔横担上重新打孔。
五、安装方法
1、 中相的安装方法
1）首先我们用有机硅密封胶在绝缘帽的内侧，均匀的涂抹一层，(图一)在把16*190或16*230（16*190靠近绝缘子）的单头螺栓挤压进绝缘帽，（图二），形成一体；（图三）

2） 拿环氧树脂垫片穿到单头螺栓上，在从挡板的底部穿过，上面再加环氧树脂垫片，加入平垫、弹垫、用螺母固定好；(图四)

3） 在拿φ16的螺母拧到单头螺栓距顶端3分之1的位置、加弹垫、平垫、环氧树脂垫片；（图五）

a) 将单头螺栓M16*190(M16*230)从固定支架短的一边穿过，上面在加环氧树脂垫片、平垫、弹垫、用螺母固定，再加入防松螺母、用m4的开口销插到单头螺栓上；（图六）

b) 用同样的方法把挡板的四个挂接点安装完成后就可以上塔安装调解；（M16*190单头螺栓从在距绝缘子较近的两个安装孔穿过，M16*230单头螺栓从距绝缘子较远的安装孔穿出）
c) 在塔上安装时要把挡板和绝缘子紧贴，把支架架到塔材的角钢上，用支架内片、16*50的螺栓、平垫、弹垫、用螺母固定，在把开口销安装上；

d) 用同样的方法把支架安装完成后，就可以调节防鸟挡板的坡度，调节完成后把每个支架上的螺母在确定一下看是否拧紧。

2、边相的安装方法（以角钢∠100为例）
边相防鸟挡板距绝缘较远的两个安装方式与中相一样；
我们在这里介绍距绝缘子较近的2个安装点。
1）首先我们用有机硅密封胶在绝缘帽的内侧，均匀的涂抹一层，在把16*190（M16*230）缘帽，拿环氧树脂垫片穿到单头螺栓上，在从挡板的底部穿过，上面再加环氧树脂垫片，加入平垫、弹垫、用螺母固定好；在拿φ16的螺母拧到单头螺栓3分之1的位置、加弹垫、平垫、环氧树脂垫片；将单头螺栓M16*230从固定支架短的一边穿过，上面在加环氧树脂垫片、平垫、弹垫、用螺母固定，再加入防松螺母、用m4的开口销插到单头螺栓上；(图六)

2）上塔安装，在塔上安装时要把挡板和绝缘子紧贴，把支架架到塔材的角钢上、用支架内片、16*50的螺栓、平垫、弹垫、用螺母固定、在把开口销安装上；（此方法只限于距绝缘子较远的两个安装点）（图七）

3）距绝缘子较近的两个安装点安装方法：
到塔上以后我们用塔头上的螺栓，先把140的扁铁支架固定在塔头，在把16*190的单头从140的支架打长眼的一边底部穿过、加环氧树脂垫片、平垫、弹垫、用螺母固定、在加防松螺母、用M4的开口销插上；
4）然后把防鸟挡板调节到合适的角度。
5）把剪裁好的盖板，用M8*20的螺栓，φ8的平垫、弹垫、螺母固定；
