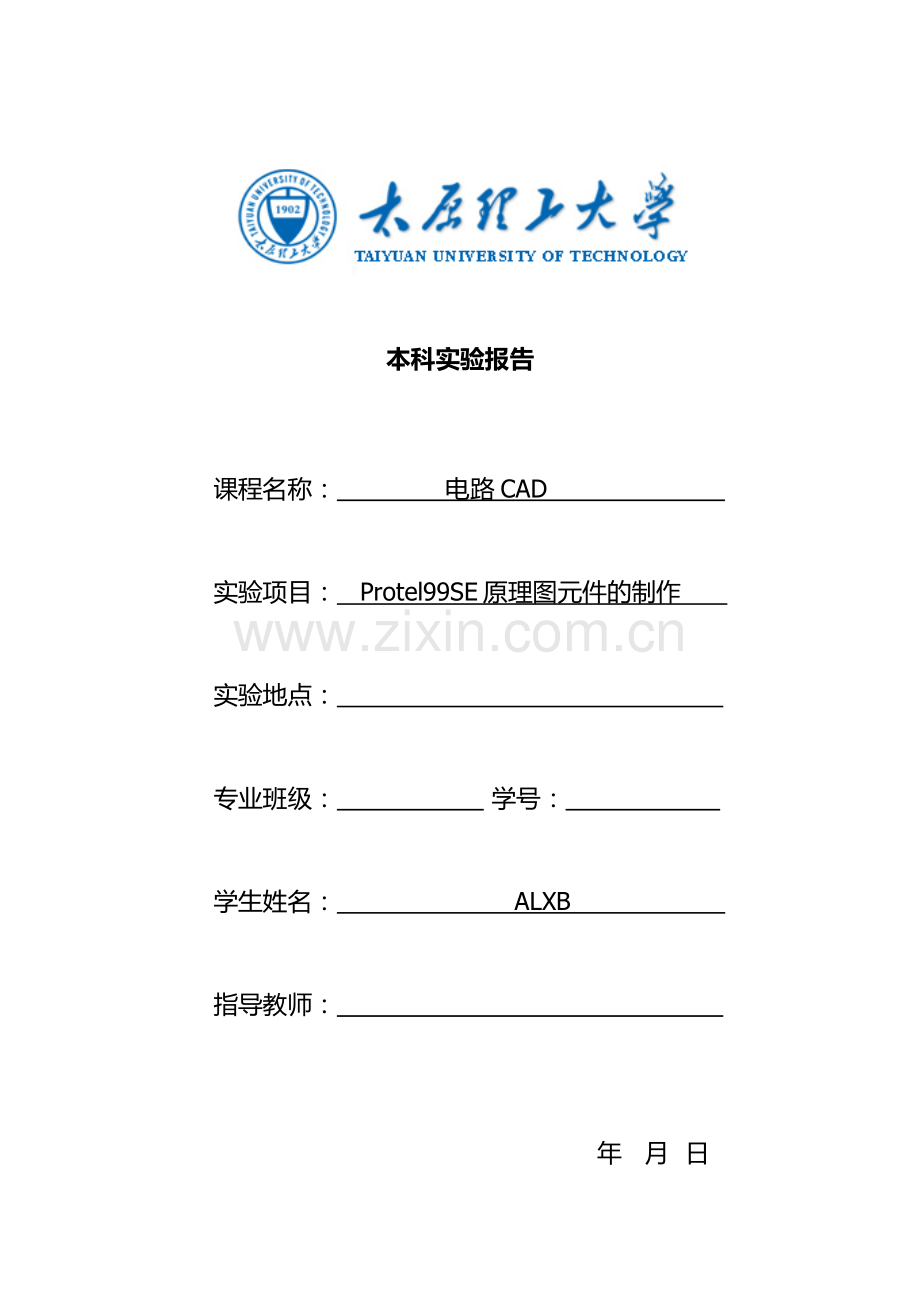

本科实验报告

课程名称： 电路CAD

实验项目： Protel99SE原理图元件的制作

实验地点：

专业班级： 学号：

学生姓名： ALXB

指导教师：

年 月 日

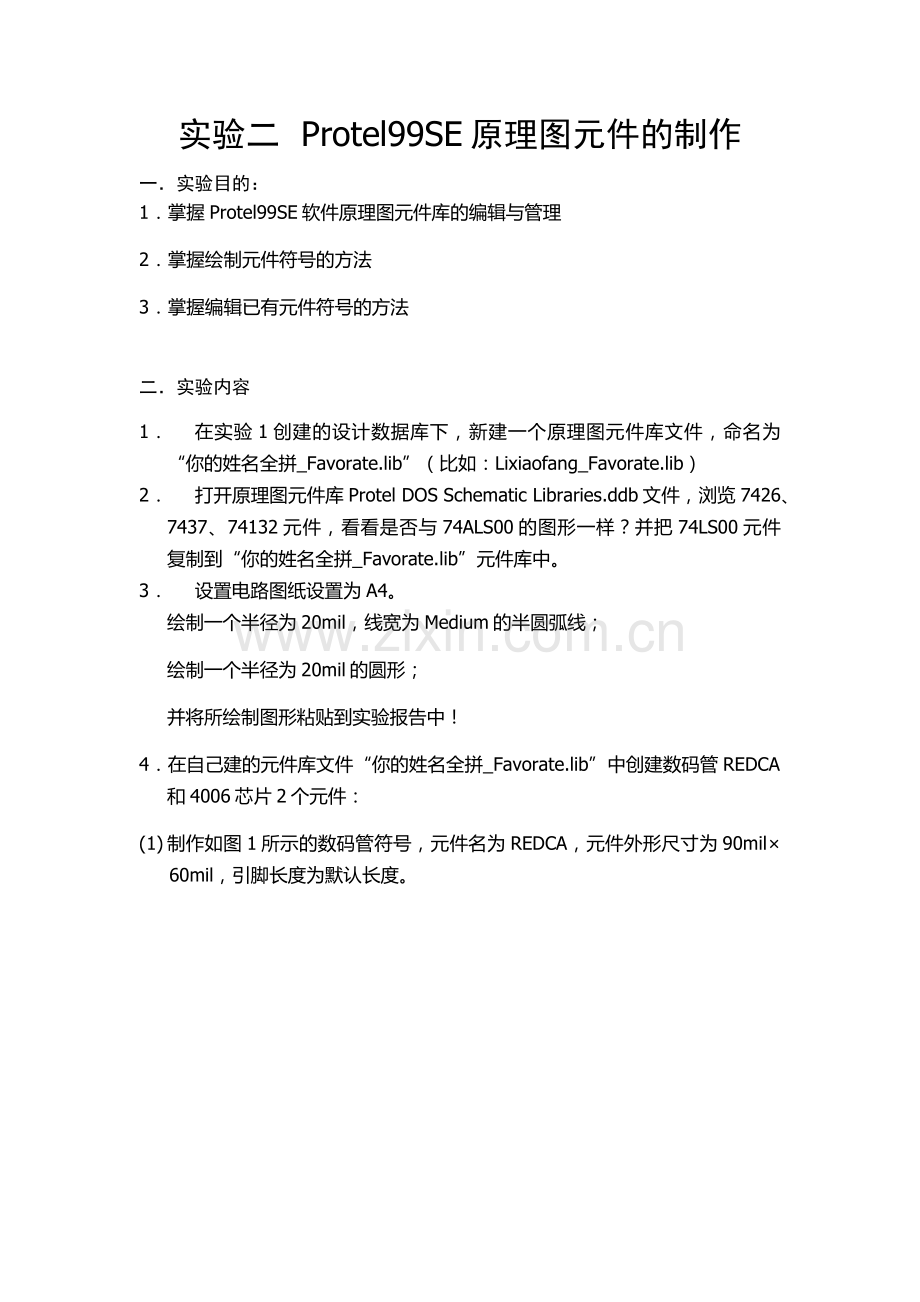

实验二 Protel99SE原理图元件的制作
一． 实验目的：
1．掌握Protel99SE软件原理图元件库的编辑与管理
2．掌握绘制元件符号的方法
3．掌握编辑已有元件符号的方法

二．实验内容
1． 在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）
2． 打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中。
3． 设置电路图纸设置为A4。
绘制一个半径为20mil，线宽为Medium的半圆弧线；
绘制一个半径为20mil的圆形；
并将所绘制图形粘贴到实验报告中！
4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：
(1) 制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。

图1 数码管REDCA
表1 数码管REDCA的引脚属性
引脚号
是否低电平有效
是否时钟输入
是否隐藏
Electrical Type
1~9
否
否
否
Input
VCC
否
否
否
Power

(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：

图2 元件4006（注意：引脚7和14被隐藏了）
表2 4006各引脚信息
引脚号
是否低电平有效
是否时钟输入
是否隐藏
引脚电气属性
1，4~6
否
否
否
输入引脚
3
是
是
否
输入引脚
8~13
否
否
否
输出引脚
7
否
否
是
GND
14
否
否
是
VCC

5．将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。
6．打开Miscellaneous Devices.ddb元件库中的DIODE元件，修改引脚号属性：将引脚号A改为1，引脚号K改为2；并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。
7．将自建的“你的姓名全拼_Favorate.lib”文件导出到Design Explorer 99 SE\Library\Sch文件夹中，并从实验1中创建的原理图文件中添加“你的姓名全拼_Favorate.lib”元件库。

三．实验步骤：
1. 新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）
2. 按路径Design Explorer 99 SE\Library\Sch打开原理图元件库文件Protel DOS Schematic Libraries.ddb按实验内容2进行浏览。
3. 在新建的“你的姓名全拼_Favorate.lib”中绘制实验内容3和4。
具体步骤如下：
(1) 绘制元件外形；
(2) 放置引脚、根据表1、表2编辑引脚属性；
(3) 全局修改引脚长度，并隐藏地和电源引脚
(4) 打开菜单栏Tools\Rename Component，分别重命名元件为REDCA和4006；
(5) 单击Browse Schlib管理器中的Description按钮，编辑元件标号、封装、描述等信息。
(6) 将所绘制的元件REDCA和4006粘贴到实验报告中（不带图纸）
4. 按路径Design Explorer 99 SE\Library\Sch打开原理图元件库文件Miscellaneous Devices.ddb，找到RES2、ELECTRO1、NPN元件，复制到“你的姓名全拼_Favorate.lib”元件库中。
5. 按照实验内容6的要求修改DIODE的引脚属性；修改后复制到“你的姓名全拼_Favorate.lib”元件库中。
6. 现在数一数你创建的“你的姓名全拼_Favorate.lib”元件库是不是一共有6个元件？在Explorer浏览器中找到“你的姓名全拼_Favorate.lib”，鼠标右键单击该库名，弹出菜单，选择Export，按内容7要求导出该库。
7. 打开实验1中新建的“你的姓名全拼_甲乙类放大电路.Sch”文件，把“你的姓名全拼_Favorate.lib”添加到元件库列表区。
四、实验记录及结果：
1、 7426 7437

74132

74ALS00

2、绘制一个半径为20mil，线宽为Medium的半圆弧线和一个半径为20mil的圆形；

3、芯片REDCA和4006

4、元件：RES2、ELECTRO1、NPN、DIODE

5、将自建的文件导出到Design Explorer 99 SE\Library\Sch文件夹中

6、从实验1中创建的原理图文件中添加“你的姓名全拼_Favorate.lib”元件库。

五、思考题（任选四道回答）
1．原理图元件库文件的扩展名与原理图文件的扩展名各是什么？
答：原理图元件库文件的扩展名是.lib，原理图文件的扩展名是.sch。
2．将自己绘制的元件符号应用到原理图中，怎样操作？
答:先将自己绘制的元件符号导出到元件库中，再从原理图文件中添加自己绘制的元件库就行了。
3．在SchLib Drawing Tools工具栏中，哪一个按钮绘制的图形具有电气特性？
答：Wire导线和网络标号（Net Lable）具有电气性质。
4． 请写出引脚属性对话框中各个引脚电气特性的含义。
答： Input：输入型。作为输入引脚使用。
Output：输出型。作为输出引脚使用。
  Passive：无源型（默认）。该引脚为无源引脚。
IO：双向型。既可作为输入，又可作为输出引脚。
  OpenCollector：集电极开路的引脚。 HIZ：高阻型。为高阻状态的引脚。
OpenEmitter：发射极开路的引脚。 Power：电源型。该引脚接电源或地。
5． 元件模式有几种？什么是正逻辑？什么是负逻辑？
答：三种；正常模式、负逻辑模式、国际电工委员会推荐的模式；
6．菜单操作Tools\New Component与Browse Schlib中的Add按钮操作的区别是什么？
