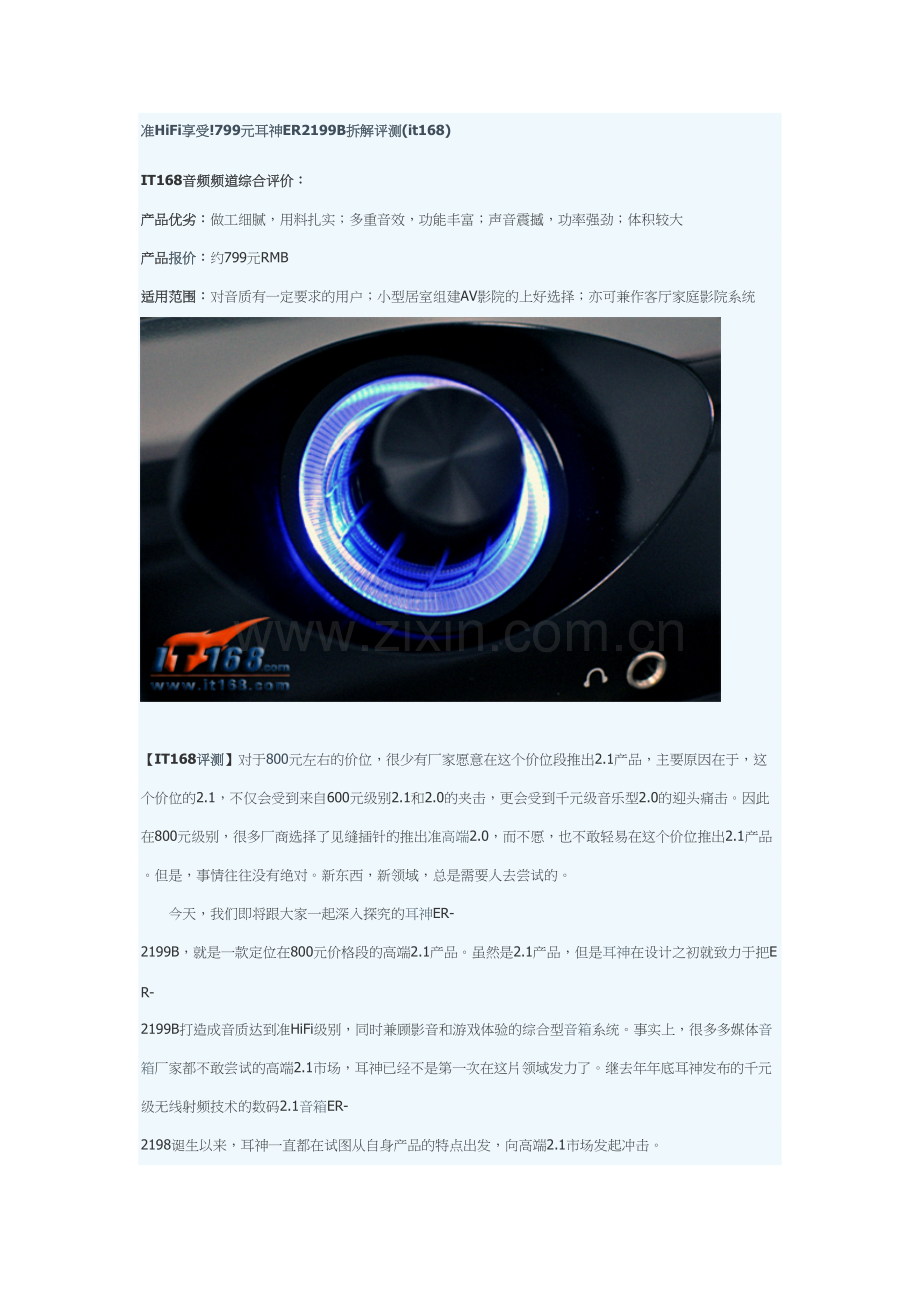

准HiFi享受!799元耳神ER2199B拆解评测(it168)IT168音频频道综合评价：产品优劣：做工细腻，用料扎实；多重音效，功能丰富；声音震撼，功率强劲；体积较大产品报价：约799元RMB适用范围：对音质有一定要求的用户；小型居室组建AV影院的上好选择；亦可兼作客厅家庭影院系统【IT168评测】对于800元左右的价位，很少有厂家愿意在这个价位段推出2.1产品，主要原因在于，这个价位的2.1，不仅会受到来自600元级别2.1和2.0的夹击，更会受到千元级音乐型2.0的迎头痛击。因此在800元级别，很多厂商选择了见缝插针的推出准高端2.0，而不愿，也不敢轻易在这个价位推出2.1产品。但是，事情往往没有绝对。新东西，新领域，总是需要人去尝试的。今天，我们即将跟大家一起深入探究的耳神ER-2199B，就是一款定位在800元价格段的高端2.1产品。虽然是2.1产品，但是耳神在设计之初就致力于把ER-2199B打造成音质达到准HiFi级别，同时兼顾影音和游戏体验的综合型音箱系统。事实上，很多多媒体音箱厂家都不敢尝试的高端2.1市场，耳神已经不是第一次在这片领域发力了。继去年年底耳神发布的千元级无线射频技术的数码2.1音箱ER-2198诞生以来，耳神一直都在试图从自身产品的特点出发，向高端2.1市场发起冲击。这一次，ER-2199B强势降临800元价位，耳神是充满了信心和勇气的。事实上，这一点我们已经从打开ER-2199B包装的那一刻就体会到了。ER-2199B长420x宽266x高408(mm)超大高强度MDF箱体的设计，8寸大磁钢长冲程单元的配置，加上全铝高强度卫星箱的加盟，已经能够让我们深刻的感受到ER-2199B的强者气息。下面，就让我们通过外形做工和内部拆解两个方向，为大家深度剖析ER-2199B的各方面细节。耳神ER-2199B音箱的机身、卫星箱均采用时尚稳重的全黑设计，线条直白硬朗，造型简约扼要，使得它不管是放置客厅还是身居卧室，都很容易与环境相融合。font=Arial耳神ER-2199B的的低音炮长420x宽266x高408(mm)，体积十分巨大。/font卫星箱则采用了铝材质箱体，“收腰”+倾斜式结构设计，科学美观的同时还使得移动副机更契合人性化特点。同时，耳神ER-2199B还提供了加长加粗的线缆和全功能遥控器，对于有意在客厅构建HTPC或者HiFi PC的朋友，是一个不错的选择。耳神ER2199B音箱低音炮采用加强的MDF制成，外表覆盖黑色磨砂亚光贴皮，造工比较精细。由于采用了8寸大口径长冲程低音专用单元，加上驱动功率为86W，因此箱体十分巨大，尺寸达到长420x宽266x高408(mm)，相对旁边放置的一部手机来看，绝对是异常鲜明的对比。font=Arial低音炮前板部分采用黑色网罩覆盖整个前板，上方中央嵌有一块高光塑料造型，下凹部分就是ER-2199B数字式的音量增益、衰减旋钮。/font下凹的部分的造型，和人眼的形状有异曲同工之妙；黑色的圆形旋钮，正好似黝黑的眼珠。音箱工作时，音量旋钮的周围有一圈光环，蓝色的光圈给人幽然、深邃的感觉。加上“人眼”型的曲线设计，远远看去，确像一只深邃的眼睛。音量旋钮下方则是遥控的接收窗口和耳机输出接口。耳机输出接口的设计，方便用户接驳耳机聆听，省去了重复接驳机箱背板的麻烦。值得注意的一点是，虽然提供了耳机输出功能，但是这个接口只是一个单纯的直通接口，相当于把机箱背板的音频输出口挪到了低音炮的前面板，它并不经过功放部分放大，因此，不能充当“耳放”的功能，这一点稍显遗憾。ER-2199B面板的下方为耳神的LOGO。整个前面十分简约、扼要。耳神ER-2199B音箱的背部控板部分，由于采用了8英寸的低音单元和TDA7265+TDA7294大功率输出，所以背板的散热器部分也十分硕大夸张。ER-2199B背板的左侧为音频输入、输出接口、开关和电源线、右侧为硕大的散热器。音频输入、输出接部分，采用了常见的RCA接口，方便接驳，通用性也比较强。除了RCA输入接口，ER-2199B背板在中间部位，还提供了另外一个3.5mm音频接入孔，方便直接接驳MP3、MP4、PSP、手机等移动设备。与常见的2.1音箱不同的是，ER-2199B并没有在背板设置的高音和低音旋钮，而是将功能全部集成到遥控器里。虽然这样能够方便操作，但是遥控器损坏、丢失或者电池没电，那么音箱的高低音以及DSP音效就无法调节。笔者认为，耳神在后期版本的ER-2199B中，可以考虑至少在背板设置高、低音旋钮。耳神ER-2199B音箱的卫星箱外壳采用了全铝材质，虽然体积很小，但是拿在手上感觉非常沉。卫星箱采用了两个3.5寸的全频带喇叭单元，输出功率达到了17W2。前面已经提到过，ER-2199B 卫星箱“收腰”+ 倾斜式结构设计，科学美观的同时，还使得听音角度更契合人耳的方向。卫星箱外表采用亚光磨砂涂料烤漆制成，同时配合铝制材质，外壳的手感非常不错，看上去更是美观时尚。卫星箱的接口采用了常见的RCA口输入。值得一提的是，这种镀金的RCA接口，在多媒体音箱中十分少见，因为它的成本相对于普通的RCA接口要高不少。这种大型的镀金RCA接口，不但接触面积更大，而且抗腐蚀抗氧化的能力更强。除了常规的配件，ER-2199B还提供了两个壁挂卫星箱的脚架，方便喜欢将卫星箱固定在墙壁上的朋友使用。总体来说，相较于硕大的低音炮，ER-2199B不管是在单元的尺寸上还是在卫星箱的体积上，都显得有些“比例失调”，这一点在我们后面的听音环节上有所体现。但是问题并不严重，只是在少许曲目中，这两只卫星箱会显得力不从心。绝大多数情况下，凭借17W2的输出功率，还是弥补了不少箱体体积和单元尺寸的不足。下面，我们将对ER-2199B的低音炮进行拆解，并对细节部分做一个全面的剖析。既然耳神ER-2199B的官方报价在799元，作为一款2.1来说，这个报价清楚了显示了它的高端定位；同时耳神也将它定位在准HiFi市场，于是我们决定对它进行简单的拆解分析。拆开ER-2199B，首先印入眼帘的是硕大的倒相管。倒相管的下方，就是ER-2199B的心脏部分：功放电路。可以看到，ER-2199B采用了两块独立的电路板，左边的绿色电路板，是ER-2199B的前级部分，右边的黄棕色电路板，则是ER-2199B的后级放大部分。下面，我们就分别对两块电路板进行简单的分析。首先，前级电路板背面有一颗BT2313M数字音频处理芯片。事实上，这颗芯片在很多多媒体音箱的数控式独立功放上很常见。ER-2199B的输入信号自动切换、音量以及音调控制等操作全依赖于这颗芯片。实际上，耳神之前的ER-2198射频无线音箱上，也采用了这颗芯片。正是得益于这颗芯片的加盟，ER-2199B除了能够实现常规的高、低音增益、衰减调节以外，还能够提供“流行”、“古典”、“摇滚”等多种DSP音效。除此之外，ER-2199B还提供了不加音调染色的“直通”模式；相比前面几种模式，“直通”模式显然更加适合欣赏音乐之用。实际上，通过对上图电路的简单分析，我们认为耳神ER-2199B采用了专业的有源电子高、低通滤波器技术。事实上，这种高、低通滤波电路，就是之前在2.0多媒体音箱上炒的异常火热的电子分频技术。相对于传统的功率分频，2.0上使用电子分频实际上并不十分常见。但在大多数2.1音箱上，业内其实老早就已经采用了低通滤波的方式来进行分频。只是由于成本、技术等方面的限制，中、低端的2.1音箱只实现了单一的低通滤波；因此，中低端2.1上使用的这种不完全电子滤波分频技术，在之前并没有被冠以“电子分频”的名号。然而今天我们看到的耳神ER-2199B，则采用了实实在在的高、低通滤波分频技术。作为整套系统至关重要的有源电子分频部分，耳神为ER-2199B配备了2枚ST（意法半导体）出品的TL074CN运算放大器，分别进行高、低通滤波分频。同时，通过BT2313M芯片和反馈电路的配合，ER-2199B为用户提供电子式低频3dB (100Hz)，高频3dB (10KHz)的增益或衰减范围（常规估计值）。 事实上，TL074是一块四通道运算放大器，只要一枚TL074就可以完成4通道的信号运算。而在ER-2199B的高、低通滤波电路中，耳神使用了两枚TL074运放芯片，每块芯片分别负责高频（高通）和低频（低通）的电子分频有源滤波及放大工作。下面，我们再来看看ER-2199B的后级功放部分。事实上，多媒体音箱的后级部分，一般都比较明了，也比较容易看懂。我们的着眼点仍然是放在读者比较关系的功放IC部分和电源整流滤波部分，电路设计在此不做分析。实际上，ER-2199B的后级部分整合了电源整流滤波电路。从图片上可以看出，ER-2199B使用了两颗耐压50V、 容量6800F的高速滤波电容，为后级电路提供充沛的能量储备。电源滤波电容的低内阻特性，能够让功放在驱动扬声器单元时更加得心应手。反之，过高容量，过高耐压值的电容，内阻通常相对较大，因此在不提升变压器输出功率、输出电流的情况下，使用过大容量的耐高压电容，是本末倒置，反而会导致功放控制问题，从而使声音劣化。高速滤波电容能滤除电源中各种干扰杂波，使电源输出的能量非常干净，进一步提高系统的信噪比。由于拍摄角度和内部构造的原因，我们无法捕捉到电源整流桥部分的特写镜头。ST出品的TDA7265，负责驱动两个卫星箱耳神ER-2199B的功放部分，采用ST（意法半导体）生产的TDA7265和TDA7294两枚IC。TDA7294用来放大低通信号，驱动ER-2199B巨大的8寸超低音单元，官方标称功率为86W；TDA7265则用来放大高通信号，驱动卫星箱的两只3.5寸全频带单元，功率为17W。据官方数据显示，TDA7265 + TDA7294组合下，ER-2199B的总输出功率达到了120W，相当恐怖。ST 出品的TDA7294，驱动壮硕的8寸低音炮对于TDA7265+TDA7294两枚IC的组合，多媒体音箱里面并不常见，尤其是TDA7294功放IC的加盟。譬如，时下非常火热的800元级别2.0三诺N-45G，也仅仅采用了两颗ST出品的TDA7265组成电子分频后级放大电路，负责左右箱的两个高音和两个低音。总言之，在功放的驱动力和输出功率上，我们对ER-2199B还是比较有信心的。最后，我们来一起看看箱体内的其它部分。当笔者看到ER-2199B的变压器的时候，笔者已经能够深刻的感受到厂家扎实的用料。ER-2199B的变压器，无论在自身复杂程度上，做工用料上，还是在输出方面，都不是一般多媒体音箱的变压器所能够比拟的。ER-2199B的这只变压器依然采用的是EI型铁芯结构，但是在输出方面，提供了多电压输出。据变压器上面的标识显示，这只变压器能够提供双22V 3.3A、双12V 1.5A、双10.5V 0.2A复合输出能力，总输出能力应该在185.4W左右，相对于官方标称的120W的总输出功率，变压器还留有相当大的余量。低音单元采用了耳神自己开发的8寸大磁钢长冲程低音专用单元。由于单元无法拆解出来进行特写，8寸单元的盆体材质未知。但是从扬声器背面，我们能够隐隐约约估测出一些细节：这支单元采用了宽大的泡沫折环，盆面采用了松压复合纸盆材质，非常像坤士宝的“皱皮仔”。箱体内部，除了常规的“加强筋”以外，耳神还在箱体面积较大的两个侧面，分别额外装了圆形MDF板加固，使得箱体侧面的总厚度超过了30mm（估计值）。箱体的强度随即提高，谐振频率也因此能够做到更低。ER-2199B的后面板采用了15mm的MDF板，同时在于箱体的结合处铺垫了海绵垫，增加了箱体的气密性。从上图的角度看来，ER-2199B的倒相空非常粗大，两端结合的设计，同时在进气口和出气口都采用了弧面设计，减少了风噪。5大曲目锤炼耳神ER-2199B老鹰乐队-加州旅馆：耳神ER-2199B对于开场的一段鼓声的表现让笔者印象非常深刻。不管是量感还是力度，开场的一段鼓声都被演绎的入木三分。这一段手鼓独奏，非常考验低频的回放能力。量感偏多而毫无质感可言的耳塞，很容易把活生生的一个手鼓独奏变成仪仗队的大鼓独奏。反之则变成小女生手上的腰鼓。应该说，这一段手鼓独奏，耳神ER-2199B的演绎非常好：鼓皮的跳动弹性十足，而鼓身的回响亦恰到好处，不失力度的同时，手鼓的形态拿捏的非常到位，不大不小，不紧不松，下潜也十分令人满意。我们认为，在加州旅馆这首曲目中，耳神ER-2199B低频的量感、质感、力度、弹性都非常优秀，它的低频使它在面对更高级别对手的时候，亦不落于下风。另外，耳神ER-2199B回放出来的声场也很开阔，很棒！让人感觉豁然开朗，豁达自然。这首曲目的乐器细节非常丰富，耳神ER-2199B总体来说，不管是声场，定位，还是乐器的细节都比较不错，高频的延伸上，还是会让人感觉到少许的不足；人声的回放方面，除了让人感觉有些偏薄外，都算比较令人满意的。琵琶-阳春白雪：耳神ER-2199B对于主乐器琵琶的回放还是比较出色的，瞬态响应不错，声音铿锵有力，琴弦声与琵琶“身”的声音浑然一体，完全没有很多音箱“身”“形”分离的感觉。整首曲目下来，音场宏阔，气势磅礴，背景器乐的层次感也非常分明。只是高频部分的上限还稍显不足，亮度也稍逊，但是完全不会让人感觉灰暗压抑。整体表现比较不错。王菲-天空： 这张专辑是王菲的早期录制的一张唱片，里面的很多歌曲都堪称经典曲目。王菲的出色的唱功技巧也尽显无遗。王菲唱腔应该喜欢的人很多，温柔中带有些许沙哑，含蓄中透着丝丝的轻狂，磁性十足的声音。在天空（Unplugged）耳神ER-2199B三段衔接相当不错，分布均匀，没有感觉到哪一个频段特别突出而掩盖了其它频段。DTX60演绎出嘴型较小，冷艳中带一点点妩媚；人声部分值得称道，配合高频少许的齿音在人声上的“润色”和“镶边”，整体来说磁性十足；器乐方面，吉他，口琴，沙锤声等等无一错漏，真实耐听，毫无夸张，歌声中透出阵阵的伤感。只是，人声稍有齿音（这种齿音不是每个人都喜欢的，但是笔者认为少许的齿音对于王菲的声线来说，是有很好的“润色”作用的。），声底也稍稍薄了一点，但够冷艳。但整体首歌比较讨好耳朵。蔡琴-恰似你的温柔：恰似你的温柔时，耳神ER-2199B回放出来的蔡琴，嗓音醇，但是不厚，有“年轻化”的倾向。当然，相对耳神ER-2199B硕大低音炮来说，其卫星箱不管是在喇叭单元尺寸，还是在箱体体积上，都多少让人感觉有些衔接不上。从前面几首曲目来看，这个问题并不算严重，但是在面对蔡琴，苏曼，古旋或者醇厚型男声的时候，ER-2199B的这个问题就暴露出来了，最突出的表现就是人声的年轻化。但是，这个只是相对而言，在全频带卫星箱2.1里面，耳神ER-2199B也算非常不错了。特别是它的低音炮，放在多媒体音箱里面，ER-2199B的低音炮绝对称的上是真正的“低音炮”。虽然没有准确的数字，就笔者的听感来说，耳神ER-2199B的低音炮分频点应该不会高于120HZ-150Hz，这个，已经是一个向当低的频率了。苍桑的声线给人留下的印象，应该是好似岁月的痕迹。有时候，笔者在茶余饭后聆听这首歌曲的时候，常常会发出这样的感叹：什么时候才能表现出恰似你的温柔？感叹，叹婉，人生.整首曲目下来，蔡琴口形结像力不错，声型稍大，但不严重，而且吉他的声音细节表现异常精准，歌曲给人的整体感觉很好。梁静茹-爱情之所以为爱情： 梁静茹-爱情之所以为爱情其实，像孙燕姿，梁静茹，王菲等等这类稍显冷艳型的女生，很多人会认为比较好表现。但是笔者认为实则不然。应该说，这类女生都有一个共同的特点：气息声比较多，人声的声底不是很浑厚。对于很多到低音衔接不好的音箱，听这类女声，很多时候会以为是在听“妖精”唱歌，只有气声，而没有人声，也没有人声基本的声底。很多PC廉价声音器材在表现这类女声的时候其实是有问题的，也是不正确的。但是，我们发现，耳神ER-2199B的表现很好，声音很正！应该说对于这首歌，耳神ER-2199B的表现有着相当的水准，呼吸、换气等细节都无错漏，口型也不大，刚刚好。梁静茹温柔甜美的声线应该说被耳神ER-2199B表现的八九不离十，静茹声底特有的磁性也被回放的淋漓尽致。听梁静茹的嗓音应该更多的去听她那种声音的味道。至于是什么味道，只可意会，不可言传。耳神ER-2199B表现出了一些味道，整体表现很好。评测总结：8寸+3.5寸的组合，TDA7265+TDA7294的组合，硕大的低音炮和120W的输出功率，使得耳神ER-2199B在综合声音表现上有着非常不俗的表现。另外，从外观简析和拆解部分，我们也可以看出，799元对于ER-2199B精细的做工和扎实的用料来说，的确不算贵。虽说从前面的评测来看，ER-2199B 也并不完美，但是笔者认为，除开体积过大这个问题，在7XX这个价位，作为2.1音箱的耳神ER-2199B绝对是一款值得考虑的对象。内容总结（1）准HiFi享受（2） HYPERLINK t _blank 电源滤波电容的低内阻特性，能够让功放在 HYPERLINK t _blank 驱动扬声器单元时更加得心应手
