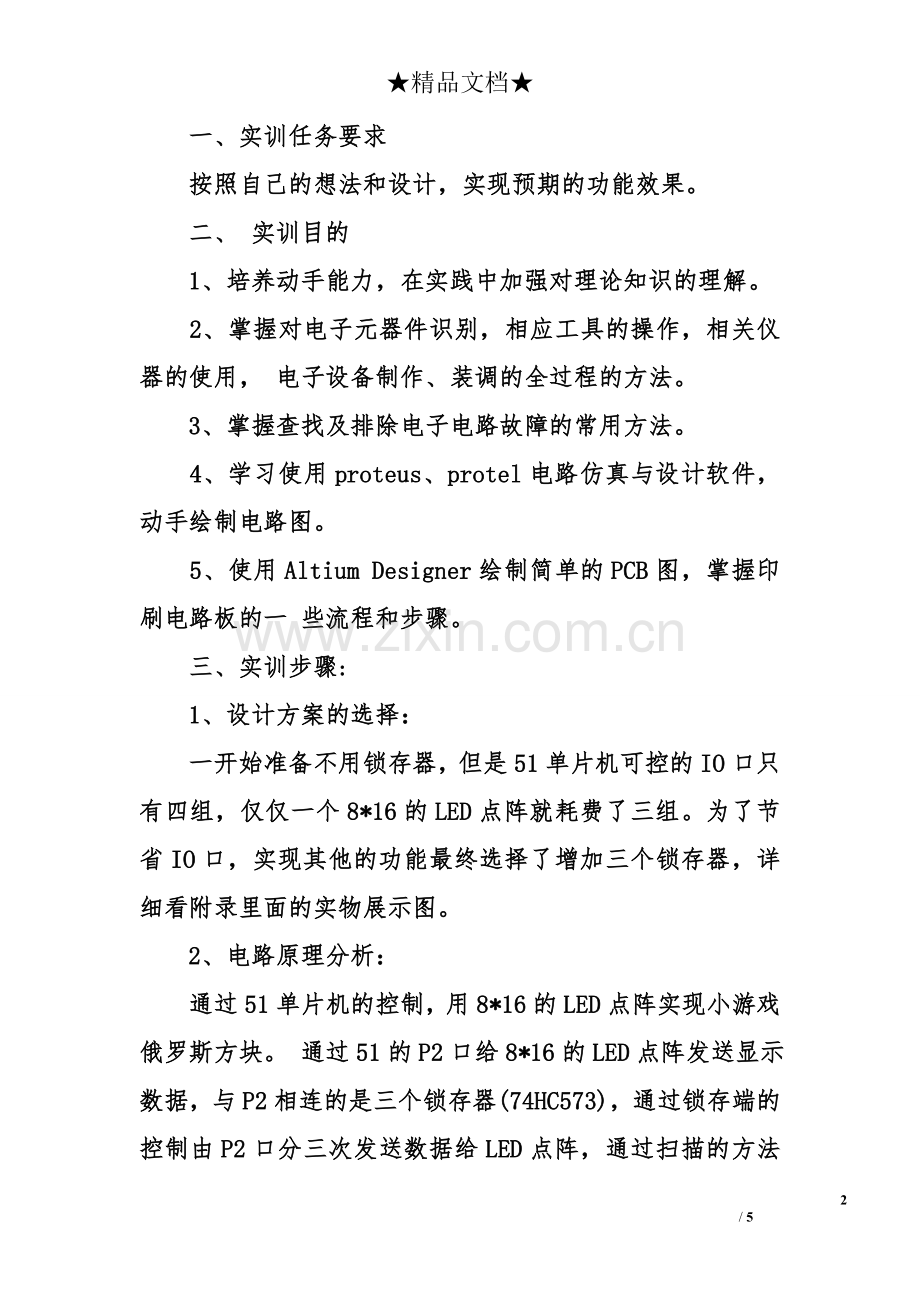

★精品文档★ 2017电子技术实训总结范例   开学的第一周,我们迎来了新学期里的第一堂课--电子工艺实训课。对于新学期里的新课程、新知识,我有种迫不及待的感觉。   在这一学期里,我们首先接触的是对电子元件的初步认识,还有电路的结构和布局。而这一实训课里最重要的东西便是日常生活里所见到的电焊。在课堂上,老师指导了我们对电焊的使用,由于在焊接过程中,加热的电焊是比较具有危险性的,如果使用不当会对自己或别人造成伤害。所以我们必须严格按照相关规定及正确的使用方法去使用电焊,避免烙伤事故的发生。   当我们初步掌握了电子元件的焊接方法技巧之后,便可以开始尝试焊接一些电路板元件了。其中电子元件的布局是很重要的。因为它关联到电路连接的方便简洁。   短短的一周过去了,在这一周里,如果没有老师的指导,我们的实训将会有很大的败笔,实训课无法得以完成,其次,在这一次实训中,使我明白,与同伴的合作交流是很重要的。团队精神要劳记在心里。与同性分享成功的喜悦难道不是一种很美好的事么?   实训课已渐入尾声,通过这一次,我们又收获到了很多珍贵的知识,而这与老师的辛勤是离不开的。在此,我和全体同学对老师说一声谢谢!老师您辛苦了!   一、实训任务要求   按照自己的想法和设计,实现预期的功能效果。   二、 实训目的   1、培养动手能力,在实践中加强对理论知识的理解。   2、掌握对电子元器件识别,相应工具的操作,相关仪器的使用, 电子设备制作、装调的全过程的方法。   3、掌握查找及排除电子电路故障的常用方法。   4、学习使用proteus、protel电路仿真与设计软件,动手绘制电路图。   5、使用Altium Designer绘制简单的PCB图,掌握印刷电路板的一 些流程和步骤。   三、实训步骤:   1、设计方案的选择:   一开始准备不用锁存器,但是51单片机可控的IO口只有四组,仅仅一个8*16的LED点阵就耗费了三组。为了节省IO口,实现其他的功能最终选择了增加三个锁存器,详细看附录里面的实物展示图。   2、电路原理分析:   通过51单片机的控制,用8*16的LED点阵实现小游戏俄罗斯方块。 通过51的P2口给8*16的LED点阵发送显示数据,与P2相连的是三个锁存器(74HC573),通过锁存端的控制由P2口分三次发送数据给LED点阵,通过扫描的方法实现8位IO口控制24位显示。单片机处理速度是很快的,人眼睛能辨别的事物变化的时间1/24秒,由于视觉暂留作用我们看到的便是整个屏幕都是同时工作者的,其实同一时刻只有一个灯在亮,我们看到的都是余辉。   通过P0口控制一个七段数码管用于俄罗斯方块的得分现实,同时蜂鸣器会发出滴滴声,表示得分了。   P1口控制一些操作按键,主要功能是控制LED点阵显示的方块左右的移动、快速下降、以及暂停复盘等功能。   注:详细请查看附录一的原理图。   3、芯片封装及功能:   74HC573封装:20引脚双列直插   功能:数据的锁存,从而实现单片机8位数据端控制24位。 就是通过3个锁存器分别对数据的锁存和开放实现的。 89C52封装:40引脚双列直插   功能:通过IO口对外部期间的控制。   4、电路制作与调试   制作PCB流程:   Altium Designer画出原理图 →生成PCB →布线 → 设置线宽、过孔大小 ↓   清洁版上的油墨 ← 腐蚀电路板 ← 过热 ← 打印机转印 调试:   焊接完成后要注意检验电气连接是否正常,用电表的欧姆档测量布线两端的阻值的方法。然后安装上芯片看看能能否正常工作,最后调整工作参数。   四、实训心得   上一学期的实训经历让我初步掌握了焊接的基本技术,认识实习过程中的各种电子元器件。   通过这学期的实训进一步强化了自己的焊接技术,对元器件不再仅仅是认识,而是更进一步的了解了他们的用途和使用方法。对自己的动手你能力也得到了进一步的提高。   紧接着我就开始学习用Altium Designer来画电子原理图进而生成PCB,刚刚接触到Altium Designer的我一开始觉得很难去画一个正式的电路图,有时找个元件都要找很久,但是练习了一段时间之后,我能够比较准确的画出简单的电路图和添加适当的封装了,并且学会了寻找一些常用的电子元件和其对应的封装以及Altium Designer的一些基本操作。而且对PCB的印刷流程有了比较清楚地了解。   风。首先我们要检查焊接的地方是否使印刷电路板损坏,检查个电阻是否同图纸相同,各个电容、三极管是否有极性焊错、位置装错以及是否有电路板线条断线或短路,焊接时有无焊接造成的短路现象,电源的引出线的正负极是否正确。   进一步的检测—定在通电状态下,仔细调节,如果调节失败,要按照一定的顺序和逻辑进行排查,忙乱的检测只会事倍功半,因此在整个过程中我们一定要有耐心、心平气和。一直找不到错误的时候是很容易抓狂烦    2016全新精品资料-全新公文范文-全程指导写作 –独家原创 5 / 5
