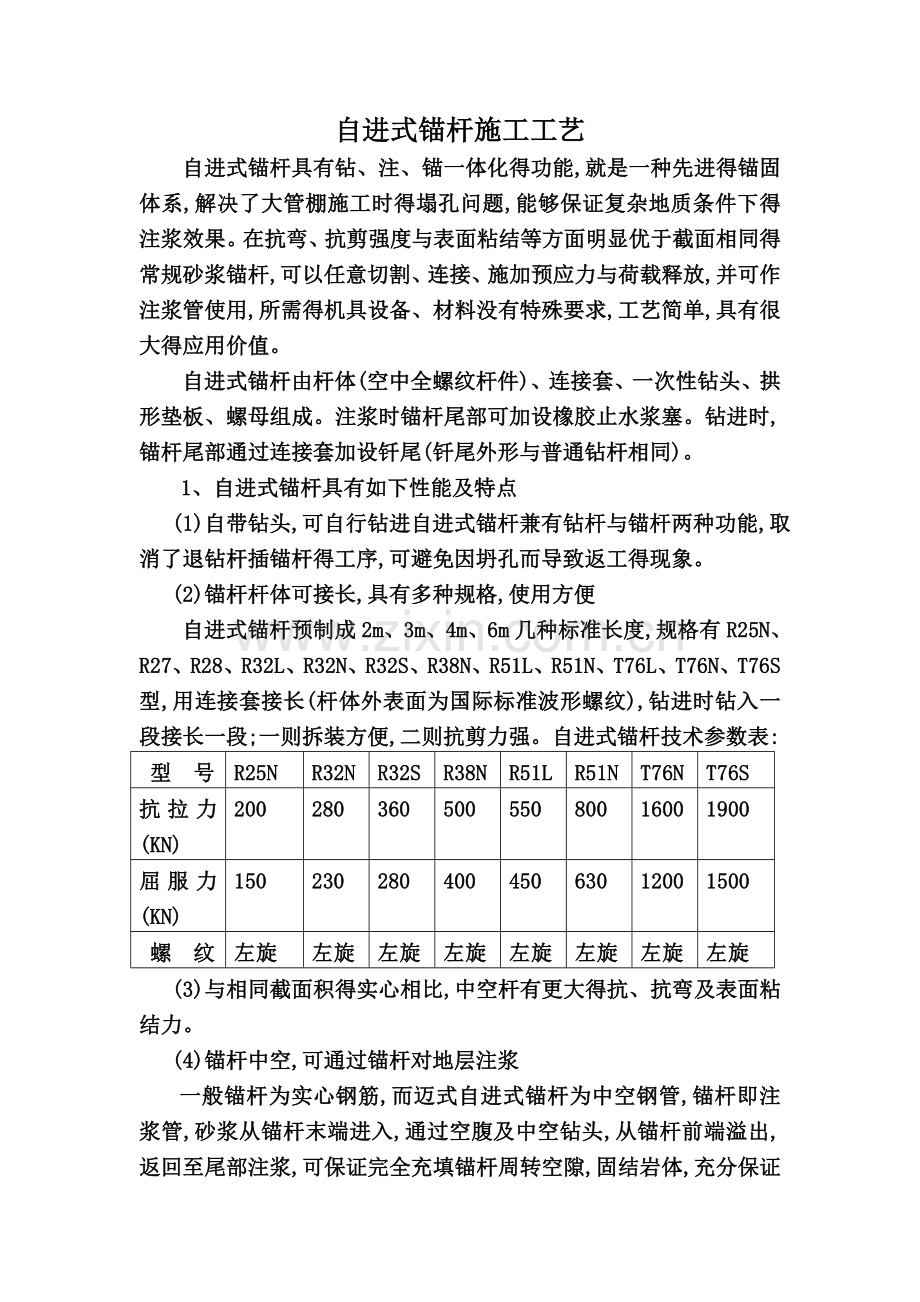

自进式锚杆施工工艺
自进式锚杆具有钻、注、锚一体化得功能,就是一种先进得锚固体系,解决了大管棚施工时得塌孔问题,能够保证复杂地质条件下得注浆效果。在抗弯、抗剪强度与表面粘结等方面明显优于截面相同得常规砂浆锚杆,可以任意切割、连接、施加预应力与荷载释放,并可作注浆管使用,所需得机具设备、材料没有特殊要求,工艺简单,具有很大得应用价值。
自进式锚杆由杆体(空中全螺纹杆件)、连接套、一次性钻头、拱形垫板、螺母组成。注浆时锚杆尾部可加设橡胶止水浆塞。钻进时,锚杆尾部通过连接套加设钎尾(钎尾外形与普通钻杆相同)。
1、自进式锚杆具有如下性能及特点
(1)自带钻头,可自行钻进自进式锚杆兼有钻杆与锚杆两种功能,取消了退钻杆插锚杆得工序,可避免因坍孔而导致返工得现象。
(2)锚杆杆体可接长,具有多种规格,使用方便
自进式锚杆预制成2m、3m、4m、6m几种标准长度,规格有R25N、R27、R28、R32L、R32N、R32S、R38N、R51L、R51N、T76L、T76N、T76S型,用连接套接长(杆体外表面为国际标准波形螺纹),钻进时钻入一段接长一段;一则拆装方便,二则抗剪力强。自进式锚杆技术参数表:
型 号
R25N
R32N
R32S
R38N
R51L
R51N
T76N
T76S
抗拉力(KN)
200
280
360
500
550
800
1600
1900
屈服力(KN)
150
230
280
400
450
630
1200
1500
螺 纹
左旋
左旋
左旋
左旋
左旋
左旋
左旋
左旋
(3)与相同截面积得实心相比,中空杆有更大得抗、抗弯及表面粘结力。
(4)锚杆中空,可通过锚杆对地层注浆

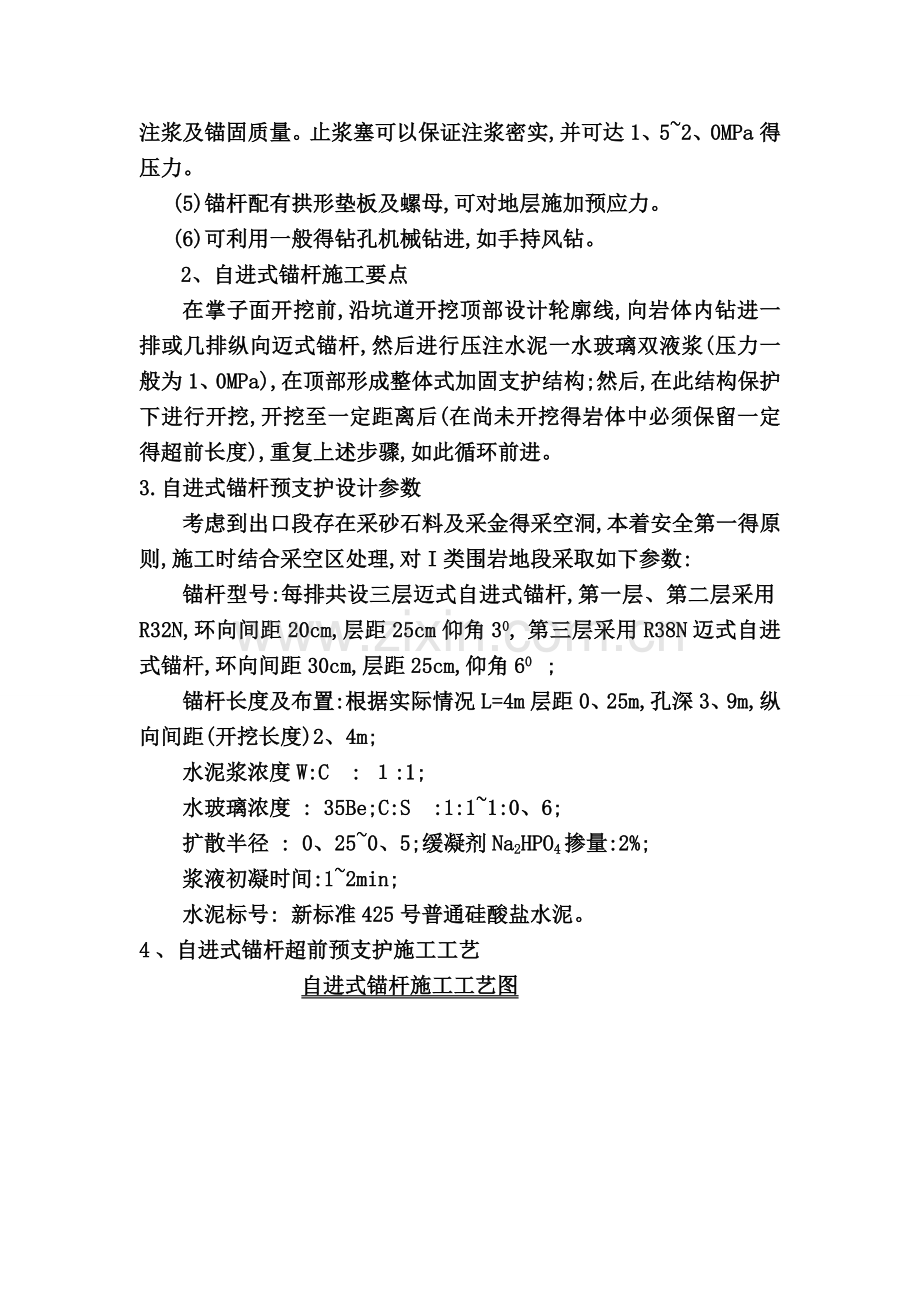

一般锚杆为实心钢筋,而迈式自进式锚杆为中空钢管,锚杆即注浆管,砂浆从锚杆末端进入,通过空腹及中空钻头,从锚杆前端溢出,返回至尾部注浆,可保证完全充填锚杆周转空隙,固结岩体,充分保证注浆及锚固质量。止浆塞可以保证注浆密实,并可达1、5~2、0MPa得压力。
(5)锚杆配有拱形垫板及螺母,可对地层施加预应力。
(6)可利用一般得钻孔机械钻进,如手持风钻。
2、自进式锚杆施工要点
在掌子面开挖前,沿坑道开挖顶部设计轮廓线,向岩体内钻进一排或几排纵向迈式锚杆,然后进行压注水泥一水玻璃双液浆(压力一般为1、0MPa),在顶部形成整体式加固支护结构;然后,在此结构保护下进行开挖,开挖至一定距离后(在尚未开挖得岩体中必须保留一定得超前长度),重复上述步骤,如此循环前进。
3.自进式锚杆预支护设计参数
考虑到出口段存在采砂石料及采金得采空洞,本着安全第一得原则,施工时结合采空区处理,对I类围岩地段采取如下参数:
锚杆型号:每排共设三层迈式自进式锚杆,第一层、第二层采用R32N,环向间距20cm,层距25cm仰角30, 第三层采用R38N迈式自进式锚杆,环向间距30cm,层距25cm,仰角60 ;
锚杆长度及布置:根据实际情况L=4m层距0、25m,孔深3、9m,纵向间距(开挖长度)2、4m;
水泥浆浓度W:C : １:1;
水玻璃浓度 : 35Be;C:S :1:1~1:0、6;
扩散半径 : 0、25~0、5;缓凝剂Na2HPO4掺量:2%;
浆液初凝时间:1~2min;
水泥标号: 新标准425号普通硅酸盐水泥。
4、自进式锚杆超前预支护施工工艺
自进式锚杆施工工艺图
标出锚杆位置
钻杆孔钻进
检查锚杆

检查锚杆、安装止浆塞与垫板

注 浆
封 口
清洗整理
制备水泥砂浆或CS双液浆
备 料
4-1自进式锚杆得安装
(1)沿拱部设计开挖轮廓线按设计环向间距标出锚杆位置。
(2)锚杆连接
检查锚杆、钻头得水孔就是否有异物堵塞、若有,清理干净。
连接钻头与锚杆。
连接钻相连接套与凿岩机(7655型风枪)
连接锚杆与钻杆连接套。
(3) 锚杆对准设计得锚孔位置,凿岩机应先供风或水,然后钻进。
软岩中钻进时,钻头得水孔易堵塞,应放慢钻进速度,多回转、少冲击。
(4)设计深度后,应用水或高压风洗孔,检查孔就是否畅通,然后卸下钻杆连接套,锚杆外露孔口长为10cm~15cm。
(5)帽装配套将孔口帽即止浆塞通过锚杆外露端打入孔口30cm左右。锚杆需加长,用锚杆连接套连接孔中得锚杆与另一根锚杆,然后继续钻进,至设计深度。
4-2自进式锚杆注浆
(1)准备工作
①检查注浆泵(KBY-50/100)及其零件就是否齐备与正常。
②检查水泥、砂得粒径、比例、湿度就是否符合规定。
(2)迅速将锚、注浆管及泵用快速接头连接好。
(3)开泵注浆,整个过程应连续灌注,不停顿,必须一次完成。观察浆液从孔口帽边缘流出或压力表达到设计值,即可停泵。
(4)完成一根锚杆得注浆后,应迅速卸下注浆软管与锚杆得接头,清洗并安装至另一根锚杆,然后注浆。若停泵时间较长,在对下根锚相注浆前应放掉前段不均匀得灰浆,以及免堵孔。
(5)注浆过程中,应及时清洗快速接头,保证注浆过程得连续性。完成整个注浆后,应及时清洗及保养泵。
4-3施作自进式锚杆预支护注意事项
(1)在施工中,每台钻机必须间隔一定得距离,否则向岩体内大量注水,极易引起掌子面得坍滑。
(2)钻进过程中,最重要得就是保证锚相及钻头水孔得通畅。注意水从
钻孔中流出得状况,若有水孔堵塞得现象,应后撤锚杆50cm左右,并反复扫孔,使水孔畅通,然后慢慢进尺,直至设计深度。
(3)水泥一水玻璃双液浆应严格按配合比配制,并随配随用,以免时间太长,使浆液在泵、管中凝结。
(4)注浆过程中若出现堵管现象,应及时清理锚杆、注浆软管及泵,此时若泵得压力表显示有压,应先卸压后拆下各接头进行处理。
(5)为保证压浆效果,橡胶止浆塞距孔口应不小于30cm,而且待注浆引起得排气完毕之后即用锚固剂封闭止浆塞以外得钻孔,这样才能保证达到1、0MPa得注浆压力。
5、自进式锚杆管棚超前支护法
(1)自进式锚杆管棚超前支护采用(R51L、R51N、T76L、T76N、T76S)以上大直径自进式锚杆作为管棚施工。
(2)自进式锚杆管棚施工所需配件:合金钻头、连接套。
(3)采用锚杆钻机钻进。
(4)采用注浆泵注浆。
