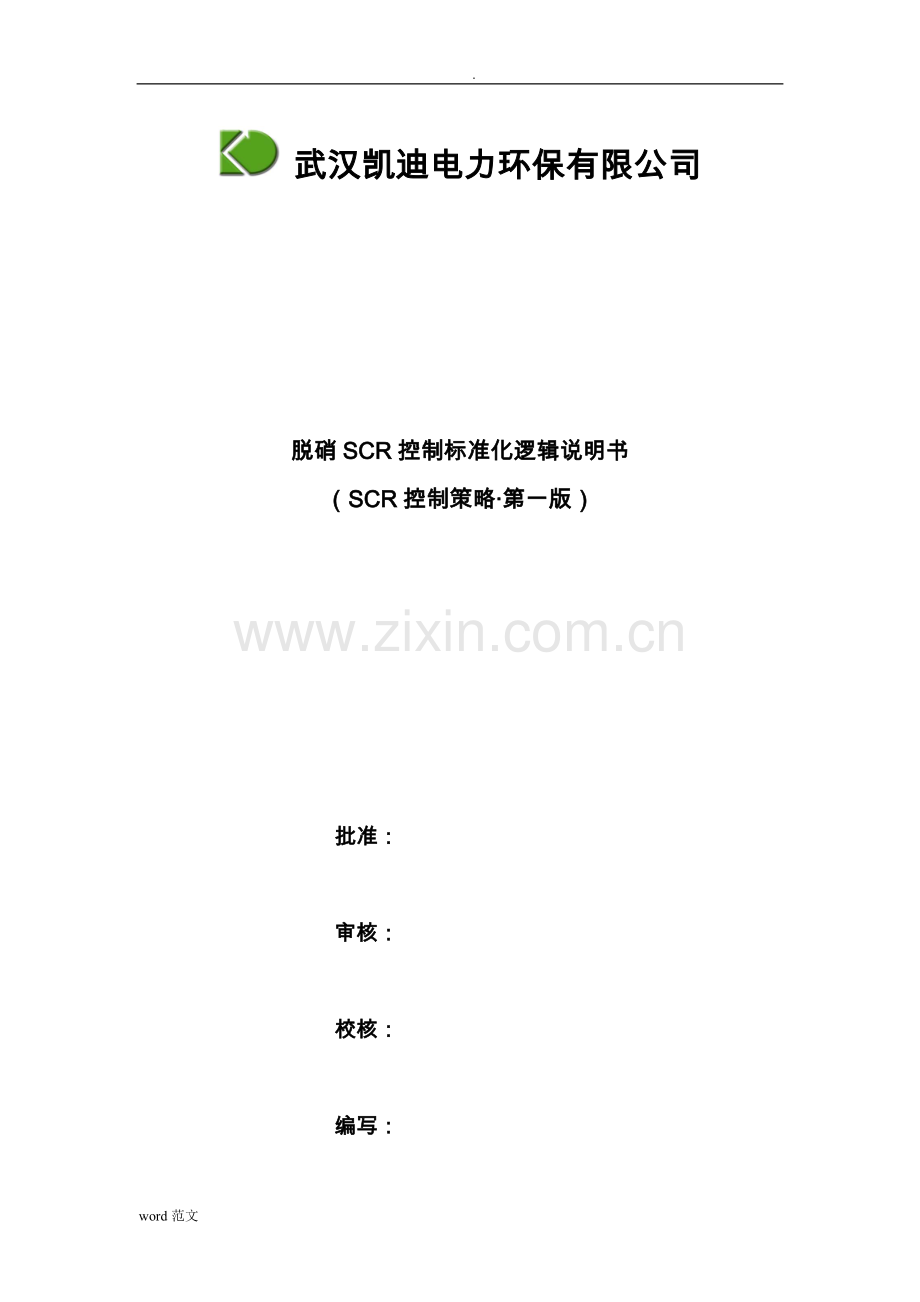

武汉凯迪电力环保有限公司

脱硝SCR控制标准化逻辑说明书
（SCR控制策略·第一版）

批准：

审核：

校核：

编写：

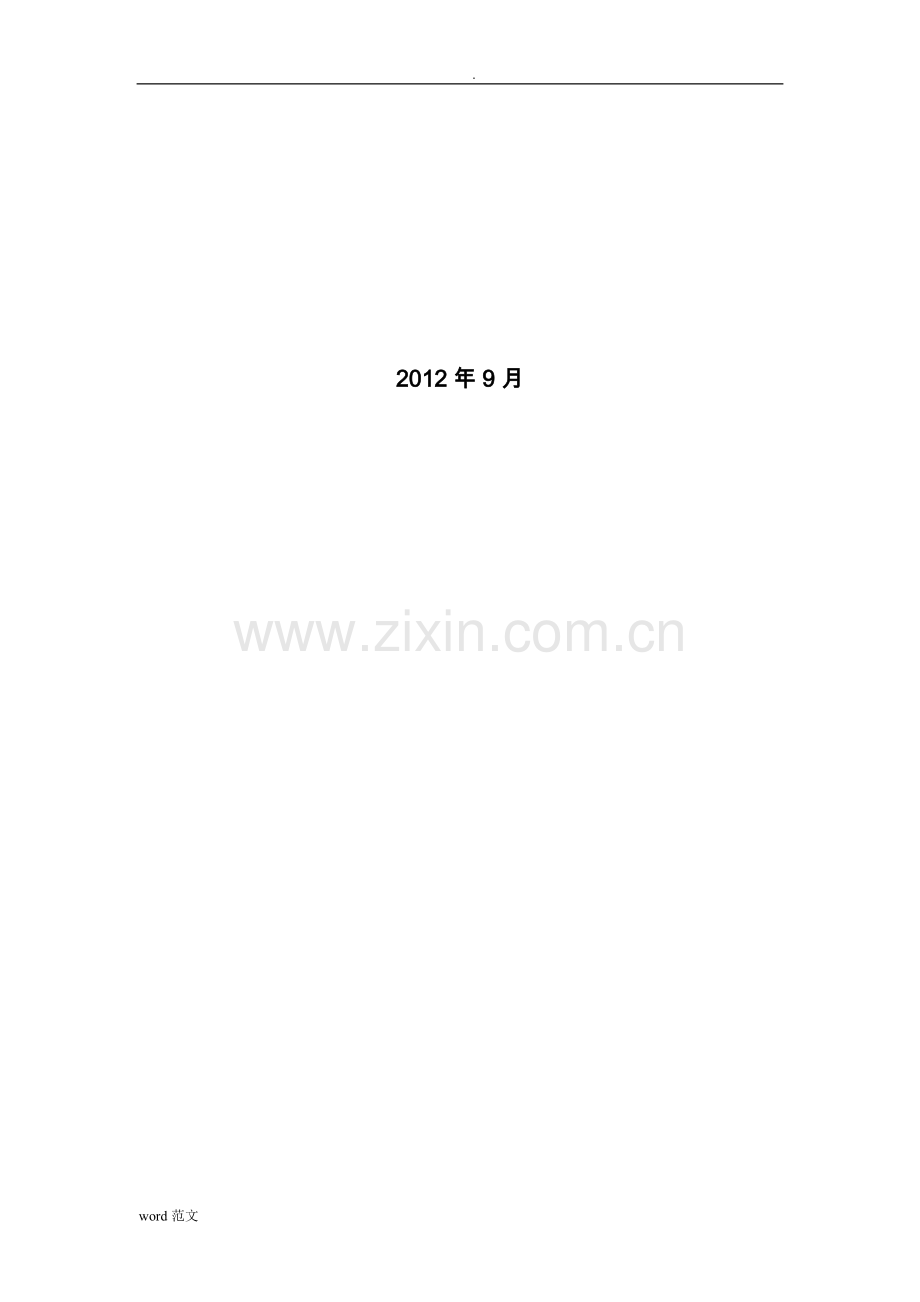

2012年9月
word范文
目 录

前 言 - 5 -
基本原则 - 5 -
1. #1机组烟气SCR系统 - 7 -
1.1. 控制设备清单（12） - 7 -
1.2. 1A单挡板门10HSA11AA101（单体） - 8 -
2. SCR系统-#1机组蒸汽吹灰系统 - 9 -
2.1. 控制设备清单（27） - 9 -
2.2. #1机组蒸汽吹灰系统顺控启动 - 10 -
2.3. #1机左侧吹灰器顺控启动 - 11 -
2.4. #1机左侧第一层吹灰器顺控启动 - 13 -
2.5. #1机MV1主汽阀10HSR10AA001 - 15 -
2.6. #1A 蒸汽吹灰器1 10HSF11AO001（单体） - 16 -
2.7. #1机左侧吹灰器返回 - 17 -
3. SCR系统-#1机组声波吹灰系统 - 18 -
3.1. 控制设备清单（36） - 18 -
3.2. #1机组声波吹灰系统顺控启动 - 19 -
3.3. 1A第一层声波吹灰器#1电磁阀16HSS51AA081 - 22 -
4. SCR系统-#1机组输灰系统 - 23 -
4.1. 控制设备清单（8） - 23 -
4.2. #1炉电动螺旋给料机1A 10HSG01KF001 - 24 -
4.3. #1炉旋转给料阀1A 10HSG01KF011 - 25 -
5. 1号炉计量分配模块 - 26 -
5.1. 控制设备清单（19） - 26 -
5.2. 1号炉计量分配模块系统启动 - 27 -
5.3. 1号炉计量分配模块系统停止 - 29 -
5.4. 1号炉A组计量分配模块系统启动 - 30 -
5.5. 1号炉A组计量分配模块系统停止 - 32 -
5.6. 1号炉压缩空气入口电动阀10QBE10AA101 - 33 -
5.7. 1号炉单枪1冲洗水电动阀10HSL11AA101 - 34 -
5.8. 1号炉单枪1尿素溶液电动阀10HSK11AA101 - 35 -
5.9. 1号炉单枪1尿素流量电动调节阀10HSK11AA102 - 36 -
6. 1号炉热解炉系统 - 38 -
6.1. 控制设备清单（4） - 38 -
6.2. 1号炉热解炉系统启动 - 39 -
6.3. 1号炉热解炉系统停止 - 41 -
6.4. #1炉电加热器10HSG10AC001 - 42 -
6.5. #1炉电加热器10HSG10AC001模拟量控制 - 43 -
6.6. 1号炉稀释风电动调节阀10HSG10AA101模拟量控制 - 44 -
6.7. #1A氨/空气混合气电动调节阀10HSG31AA101 - 45 -
6.8. #1B氨/空气混合气电动调节阀10HSG31AA102 - 46 -
6.9. 热解炉系统模拟量计算 - 47 -
7. SCR系统-压缩空气系统 - 48 -
7.1. 控制设备清单（2） - 48 -
7.2. #1炉微热再生干燥机10HSS11AT002 - 49 -
8. #1锅炉电气系统DCS信号 - 50 -
8.1. 控制设备清单（7） - 50 -
8.2. 6kV 1AH段低压脱硝变开关10BB7A - 51 -
8.3. 380V脱硝PC A段进线开关10BFX01A - 52 -
8.4. 380V脱硝PC A段联络开关10BFX04A - 53 -
8.5. 380V脱硝PC A段电加热器电源开关10BFX02A 380V - 54 -
9. #1机组空预器蒸汽吹灰系统 - 55 -
9.1. 控制设备清单（9） - 55 -
9.2. #1机组空预器蒸汽吹灰系统顺控启动 - 56 -
9.3. #1机蒸汽开关阀A（再热蒸汽） - 58 -
9.4. #1机蒸汽开关阀B（辅助蒸汽） - 59 -
9.5. #1A 左上蒸汽吹灰器 （单体） - 60 -
9.6. #1机吹灰器返回 - 61 -
9.7. #1A蒸汽疏水阀 - 62 -
9.8. 高压水泵（单体） - 63 -
10. 尿素溶解箱系统 - 64 -
10.1. 控制设备清单（17） - 64 -
10.2. 尿素溶液混合泵A系统顺控启动 - 65 -
10.3. 尿素溶液混合泵A系统顺控停止 - 66 -
10.4. 尿素溶解箱搅拌器12HSJ20AM001 - 67 -
10.5. 尿素溶解箱风机12HSJ20AN001 - 68 -
10.6. 斗提机12HSJ10AF001 - 69 -
10.7. 尿素溶解箱进料阀12HSU20AA101 - 70 -
10.8. 尿素溶解箱蒸汽阀12HSU20AA102 - 71 -
10.9. 尿素溶解箱进除盐水阀12HSL30AA101 - 72 -
10.10. 尿素溶液混合泵A入口阀12HSJ21AA101 - 73 -
10.11. 尿素溶液混合泵A出口阀12HSJ21AA105 - 74 -
10.12. 尿素溶液混合泵A出口冲洗阀12HSL30AA102 - 75 -
10.13. 尿素溶液混合泵A 12HSJ21AP001 - 76 -
10.14. 尿素溶液混合泵A/B回流阀12HSJ21AA107 - 77 -
10.15. 尿素溶液混合泵A/B至尿素溶液储罐A阀12HSJ21AA108 - 78 -
11. 尿素溶液存储箱系统 - 79 -
11.1. 控制设备清单（10） - 79 -
11.2. 尿素溶液循环泵A系统顺控启动 - 80 -
11.3. 尿素溶液循环泵A系统顺控停止 - 81 -
11.4. 尿素溶液存储箱A蒸汽阀12HSU30AA101 - 82 -
11.5. 尿素溶液循环泵A入口阀12HSJ31AA101 - 83 -
11.6. 尿素溶液循环泵A出口阀12HSJ31AA105 - 84 -
11.7. 尿素溶液循环泵A出口冲洗阀12HSL50AA101 - 85 -
11.8. 尿素溶液循环泵A 12HSJ31AP001 - 86 -
11.9. 尿素溶液循环泵A变频器12HSJ31AP001 - 87 -
12. 疏水箱系统 - 88 -
12.1. 控制设备清单（8） - 88 -
12.2. 疏水箱蒸汽阀12HSU50AA103 - 89 -
12.3. 疏水伴热泵A 12HSN20AP001 - 90 -
12.4. 疏水伴热泵A出口阀12HSN20AA007 - 91 -
12.5. 疏水泵A 12HSN20AP001 - 92 -
12.6. 疏水泵A出口阀12HSN10AA007 - 93 -
13. 废水坑系统 - 94 -
13.1. 控制设备清单（1） - 94 -
13.2. 废水坑泵12HSF20AP001 - 95 -
14. 电气系统DCS信号 - 96 -
14.1. 控制设备清单（4） - 96 -
14.2. 380V脱硝PC A段尿素溶解区MCC 段常用电源开关10BFX04B - 97 -
14.3. 380V脱硝尿素溶解区MCC 段常用进线开关09BLX01A - 98 -

前 言
本SCR控制策略是针对控制软件的组态而编写的内部资料，采用有利于编程的习惯方式。
SCR控制策略书编制分为四个层次，第一层次是列示按照工艺系统或功能相关原则划分的控制系统设备清单；第二层次是对该系统的功能组顺序进行的描述；第三层次是对系统内的联锁关系进行的描述；第四层次是对系统控制设备单体控制逻辑的描述。
为了逻辑描述的规范化，标准化，将逻辑功能采用卡片式说明。无论逻辑繁简，每个控制设备的逻辑说明都占有其独立的一页，并使用了电力系统普遍采用的专业术语进行分项说明。为便于表示逻辑关系，说明中使用了简单直观的逻辑符号，如：“●”表示逻辑与，“+”表示逻辑或。
脱硫控制系统的所有控制设备（包括对外输出信号）都有其对应的逻辑说明，以保证DCS系统控制设备逻辑说明的完整性。
所有控制设备本体自身的故障信号，就地信号，控制回路异常等都将作为设备打开/关闭，启动/停止的允许条件。说明逻辑中将不再重复描述。
本SCR控制策略以#1机组为例进行说明，#2机组参照本说明执行。

基本原则
逻辑组态时，应遵循以下基本原则：
1、 箱罐液位参与转动设备的保护停和允许启；
2、 泵出口测量压力时，泵运行后延时低压保护停，低压联锁启，高压保护停；
3、 尿素溶液管道冲洗门与排放门，不纳入保护条件，只作为允许启条件；
4、 尿素溶液泵出口门，泵启延时联锁开；
5、 保护不经过允许条件，其它都需经过允许条件才能发出；
6、 尽量使用联锁，能用联锁实现的不用顺控；
7、 设备的保护停优先权最高，不需任何条件，只要信号一来，则无条件发停止指令。
8、 设备自动停止指令优先权高于自动启动，自动启动/停止指令优先权高于操作员手动启动/停止；
9、 自动启动/停止和操作员手动启动/停止指令必需经过允许条件才能发出；
10、 顺控启动/停止指令优先权可同自动启动/停止，但信号必需是脉冲，不能用长信号；
11、 设备的保护停，故障停（不是由于DCS发指令停止的）应报警；
12、 泵出口系统的压力低报警应与泵运行信号相与逻辑；
13、 与液位等参数联锁启动的设备最好加一联锁投入开关 LK ON/OFF，例如搅拌器、浆液泵；
14、 对于重要参数测量如进入SCR原烟气温度采用三个温度计测量，必须三取平均（三取中），计算值参与SCR允许启动和保护停止；
15、 首先作好单个设备或阀门的控制，一定要考虑周到，其次再作好单个主设备连同附属设备和 阀门的小顺控，再作分系统顺控，最后作好整个系统的大顺控，关键是要作好单个设备或阀门的控制；
16、 顺控每一步都可设运行时间，超过此时间即为失败，则顺控复位退出，并报警，顺控也可手动复位。顺控延时通过反馈来实现，不作进指令中。

画面颜色定义与画面风格（）
1、 SCR系统与主机画面风格保持一致；
2、 尿素储存输送系统与脱硫画面风格保持一致；
3、 所有有模拟量液位的箱罐，都可做有色液柱，并根据实际箱罐高度填充，当液位高、低报警时，其填充颜色变化，一般用红色；
4、 对SCR 保护等重要设备和联锁保护应做首出和允许条件项。

数据有效位及单位
1、 液位（单位米）、NH3逃逸量、O2含量取小数点后两位，温度、尿素溶液流量、密度取小数点后一位，烟气量，NOX，所有压力取整数。
2、 烟气压力包括催化剂床层压力，单位都用Pa,其余都用KPa

1. #1机组烟气SCR系统
1.1. 控制设备清单（12）
1.1.1. 1A单挡板门10HSA11AA101
1.1.2. 1B单挡板门10HSA11AA102

1.2. 1A单挡板门10HSA11AA101（单体）
（1B单挡板门10HSA11AA102参考）
送主机控制。主机IO点和DCS接线图由石洞口电厂负责，提供给武汉凯迪电力环保公司袁涛明工程师。武汉凯迪负责将电缆送至石洞口电厂指定位置。

2. SCR系统-#1机组蒸汽吹灰系统
2.1. 控制设备清单（27）
2.1.1. #1机MV1主汽阀10HSR10AA001
2.1.2. #1A 蒸汽吹灰器1 10HSF11AO001
2.1.3. #1A 蒸汽吹灰器2 10HSF11AO002
2.1.4. #1A 蒸汽吹灰器3 10HSF11AO003
2.1.5. #1A 蒸汽吹灰器4 10HSF11AO004
2.1.6. #1A 蒸汽吹灰器5 10HSF11AO005
2.1.7. #1A 蒸汽吹灰器6 10HSF11AO006
2.1.8. #1A 蒸汽吹灰器7 10HSF11AO007
2.1.9. #1A 蒸汽吹灰器8 10HSF11AO008
2.1.10. #1A备用层蒸汽吹灰器1 10HSF11AO009
2.1.11. #1A 备用层蒸汽吹灰器2 10HSF11AO0010
2.1.12. #1A 备用层蒸汽吹灰器3 10HSF11AO0011
2.1.13. #1A备用层蒸汽吹灰器4 10HSF11AO0012
2.1.14. #1机左侧吹灰器返回10HSF21EB
2.1.15. #1B 蒸汽吹灰器1 10HSF12AO001
2.1.16. #1B 蒸汽吹灰器2 10HSF12AO002
2.1.17. #1B 蒸汽吹灰器3 10HSF12AO003
2.1.18. #1B 蒸汽吹灰器4 10HSF12AO004
2.1.19. #1B 蒸汽吹灰器5 10HSF12AO005
2.1.20. #1B 蒸汽吹灰器6 10HSF12AO006
2.1.21. #1B 蒸汽吹灰器7 10HSF12AO007
2.1.22. #1B 蒸汽吹灰器8 10HSF12AO008
2.1.23. #1B备用层蒸汽吹灰器1 10HSF12AO009
2.1.24. #1B 备用层蒸汽吹灰器2 10HSF12AO0010
2.1.25. #1B 备用层蒸汽吹灰器3 10HSF12AO0011
2.1.26. #1B备用层蒸汽吹灰器4 10HSF12AO0012
2.1.27. #1机右侧吹灰器返回10HSF22EB

2.2. #1机组蒸汽吹灰系统顺控启动
（#2机组蒸汽吹灰系统顺控启动参考）
启动允许条件：
l #1机MV1主汽阀故障未报警；
l #1机左侧吹灰器DCS远控；
l #1机左侧吹灰器过载未报警；
l #1机右侧吹灰器DCS远控；
l #1机右侧吹灰器过载未报警；
l 主机负荷≥30%；（增加IO点）
#1机组蒸汽吹灰系统启动顺控：
STEP1：打开#1机MV1主汽阀10HSR10AA001，延时200秒；
l #1机MV1主汽阀全开；
l 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＞1.1MPa；
l 吹灰蒸汽至1A/1B反应器蒸汽疏水温度＞120℃；
STEP2： 启动#1机左侧吹灰器启动顺控；
l #1机左侧吹灰器启动顺控结束，延时5秒；
STEP3： 启动#1机右侧吹灰器启动顺控；
l #1机右侧吹灰器启动顺控结束；
STEP4：关闭#1机MV1主汽阀10HSR10AA001；
l #1机MV1主汽阀关闭；
启动顺控程序结束。
停步条件：
采用RS触发器。
S条件：
+ 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＜1.0MPa；
+ #1机MV1主汽阀故障；（增加手动隔绝门）
+ #1机左侧吹灰器过载；
+ #1机右侧吹灰器过载；
R条件：
l #1机MV1主汽阀全开；
l 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力≥1.1MPa；
l 吹灰蒸汽至1A/1B反应器蒸汽疏水温度＞120℃；
l #1机左侧吹灰器过载无报警；
l #1机右侧吹灰器过载无报警；
复位
l 无条件；

2.3. #1机左侧吹灰器顺控启动
（#1机右侧吹灰器顺控启动参考）
启动允许条件：
l #1机MV1主汽阀故障未报警；
l #1机左侧吹灰器DCS远控；
l #1机左侧吹灰器过载未报警；
l 主机负荷≥30%；（增加IO点）
自动启动:
+ #1机组蒸汽吹灰系统启动顺控STEP2；
#1机左侧吹灰系统启动顺控：
STEP1：打开#1机MV1主汽阀10HSR10AA001，延时200秒；
l #1机MV1主汽阀全开；
l 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＞1.1MPa；
l 吹灰蒸汽至1A/1B反应器蒸汽疏水温度＞120℃；
STEP2： 启动#1机左侧第一层吹灰器启动顺控；
+ #1机左侧第一层吹灰器启动顺控结束，延时5秒；
+ #1机左侧第一层吹灰器未预选；
STEP3： 启动#1机左侧第二层吹灰器启动顺控；
+ #1机左侧第二层吹灰器启动顺控结束，延时5秒；
+ #1机左侧第二层吹灰器未预选；
STEP4： 启动#1机左侧备用层吹灰器启动顺控；
+ #1机左侧备用层吹灰器启动顺控结束，延时5秒；
+ #1机左侧备用层吹灰器未预选；
STEP5：在#1机组蒸汽吹灰系统启动顺控未运行前提下，关闭#1机MV1主汽阀10HSR10AA001；
+ #1机MV1主汽阀关闭；
+ #1机组蒸汽吹灰系统启动顺控运行；
启动顺控程序结束。
停步条件：
采用RS触发器。
S条件：
+ 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＜1.0MPa；
+ #1机MV1主汽阀故障；
+ #1机左侧吹灰器过载；
+ #1机右侧吹灰器过载；
R条件：
l #1机MV1主汽阀全开；
l 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力≥1.1MPa；
l 吹灰蒸汽至1A/1B反应器蒸汽疏水温度＞120℃；

复位
l 无条件；

2.4. #1机左侧第一层吹灰器顺控启动
（#1机左侧第二层吹灰器顺控启动、#1机左侧备用层吹灰器顺控启动参考）
启动允许条件：
l 主机负荷≥30%；（增加IO点）
l #1机MV1主汽阀故障未报警；
l #1机左侧吹灰器DCS远控；
l #1机左侧吹灰器过载未报警；
自动启动:
l #1机左侧吹灰系统启动顺控STEP2；
l 已预选；
#1机左侧第一层吹灰器启动顺控：
STEP1：打开#1机MV1主汽阀10HSR10AA001，延时200秒；
l #1机MV1主汽阀全开；
l 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＞1.1MPa；
l 吹灰蒸汽至1A/1B反应器蒸汽疏水温度＞120℃；
STEP2： #1A 蒸汽吹灰器1启动；
l #1机左侧吹灰器后退信号消失。
l #1A 蒸汽吹灰器2运行消失，延时5秒，取2秒脉冲；
STEP3： #1A 蒸汽吹灰器2启动；
l #1机左侧吹灰器后退信号消失。
l #1A 蒸汽吹灰器2运行消失，延时5秒，取2秒脉冲；
STEP4： #1A 蒸汽吹灰器3启动；
l #1机左侧吹灰器后退信号消失。
l #1A 蒸汽吹灰器3运行消失，延时5秒，取2秒脉冲；
STEP5： #1A 蒸汽吹灰器4启动；
l #1机左侧吹灰器后退信号消失。
l #1A 蒸汽吹灰器4运行消失，延时5秒，取2秒脉冲；
STEP6：在#1机左侧吹灰系统启动顺控未运行前提下，关闭#1机MV1主汽阀10HSR10AA001；
+ #1机MV1主汽阀关闭；
+ #1机左侧吹灰系统启动顺控运行；
启动顺控程序结束。
停步条件：
采用RS触发器。
S条件：
+ 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＜1.0MPa；
+ #1机MV1主汽阀故障；
+ #1机左侧吹灰器过载；
+ #1机右侧吹灰器过载；
+ #1A 蒸汽吹灰器1启动故障；
+ #1A 蒸汽吹灰器2启动故障；
+ #1A 蒸汽吹灰器3启动故障；
+ #1A 蒸汽吹灰器4启动故障；
R条件：
l #1机MV1主汽阀全开；
l 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力≥1.1MPa；
l 吹灰蒸汽至1A/1B反应器蒸汽疏水温度＞120℃；

复位
l 无条件；

2.5. #1机MV1主汽阀10HSR10AA001
启动允许:
l 无条件；
自动启动:
+ 保护#1机组蒸汽吹灰系统启动顺控STEP1；
+ #1机左侧吹灰系统启动顺控STEP1；
+ #1机右侧吹灰系统启动顺控STEP1；
+ #1机左侧第一层吹灰器启动顺控STEP1；
+ #1机左侧第二层吹灰器启动顺控STEP1；
+ #1机左侧备用层吹灰器启动顺控STEP1；
+ #1机右侧第一层吹灰器启动顺控STEP1；
+ #1机右侧第二层吹灰器启动顺控STEP1；
+ #1机右侧备用层吹灰器启动顺控STEP1；
停止允许:
l 无条件；
自动停止:
+ #1机组蒸汽吹灰系统启动顺控STEP4；
+ #1机左侧吹灰系统启动顺控STEP5；
+ #1机右侧吹灰系统启动顺控STEP5；
+ #1机左侧第一层吹灰器启动顺控STEP6；
+ #1机左侧第二层吹灰器启动顺控STEP6；
+ #1机左侧备用层吹灰器启动顺控STEP6；
+ #1机右侧第一层吹灰器启动顺控STEP6；
+ #1机右侧第二层吹灰器启动顺控STEP6；
+ #1机右侧备用层吹灰器启动顺控STEP6；
+ #1机组蒸汽吹灰系统启动顺控停步条件触发；
+ #1机左侧吹灰系统启动顺控停步条件触发；
+ #1机右侧吹灰系统启动顺控停步条件触发；
+ #1机左侧第一层吹灰器启动顺控停步条件触发；
+ #1机左侧第二层吹灰器启动顺控停步条件触发；
+ #1机左侧备用层吹灰器启动顺控停步条件触发；
+ #1机右侧第一层吹灰器启动顺控停步条件触发；
+ #1机右侧第二层吹灰器启动顺控停步条件触发；
+ #1机右侧备用层吹灰器启动顺控停步条件触发；
保护停止:
l 无条件；

2.6. #1A 蒸汽吹灰器1 10HSF11AO001（单体）
（#1A 蒸汽吹灰器2～8、#1A 备用层蒸汽吹灰器1～4参考）
启动允许:
l #1机MV1主汽阀全开；
l 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＞1.1MPa；
l 吹灰蒸汽至1A/1B反应器蒸汽疏水温度＞120℃；
l #1机MV1主汽阀故障未报警；
l #1机左侧吹灰器DCS远控；
l #1机左侧吹灰器过载未报警；
l #1机左侧吹灰器前进信号无；
l #1机左侧吹灰器后退信号无；
l 主机负荷≥30%；（增加IO点）
自动启动:（#1A 蒸汽吹灰器1启动）
l #1机左侧第一层吹灰器启动顺控STEP2；
保护启动:
l 无条件；
#1A 蒸汽吹灰器1启动故障
l #2A 蒸汽吹灰器1启动指令发出，延时5秒；
l
+ #1A蒸汽吹灰器1运行无信号；
+ #2机左侧吹灰器前进无信号；
#1A 蒸汽吹灰器1后退故障
l #2A 蒸汽吹灰器1启动指令发出，延时130 +X秒；（X画面设定）
l
+ #1A蒸汽吹灰器1运行；
+ #2机左侧吹灰器后退；

说明：
#1A 蒸汽吹灰器1只有启动DO指令。

2.7. #1机左侧吹灰器返回
（#1机右侧吹灰器返回同）
返回条件:
+ MFT
+ 吹灰蒸汽至1A/1B反应器蒸汽吹灰器压力＜1.0MPa；
+ #1机MV1主汽阀关闭；
+ #1机左侧吹灰器过载；
+ #1A 蒸汽吹灰器1启动故障；
+ #1A 蒸汽吹灰器2启动故障；
+ #1A 蒸汽吹灰器3启动故障；
+ #1A 蒸汽吹灰器4启动故障；
+ #1A 蒸汽吹灰器5启动故障；
+ #1A 蒸汽吹灰器6启动故障；
+ #1A 蒸汽吹灰器7启动故障；
+ #1A 蒸汽吹灰器8启动故障；
+ #1A 备用层蒸汽吹灰器1启动故障；
+ #1A 备用层蒸汽吹灰器2启动故障；
+ #1A 备用层蒸汽吹灰器3启动故障；
+ #1A 备用层蒸汽吹灰器4启动故障；
+ #1A 蒸汽吹灰器1后退故障；
+ #1A 蒸汽吹灰器2后退故障；
+ #1A 蒸汽吹灰器3后退故障；
+ #1A 蒸汽吹灰器4后退故障；
+ #1A 蒸汽吹灰器5后退故障；
+ #1A 蒸汽吹灰器6后退故障；
+ #1A 蒸汽吹灰器7后退故障；
+ #1A 蒸汽吹灰器8后退故障；
+ #1A 备用层蒸汽吹灰器1后退故障；
+ #1A 备用层蒸汽吹灰器2后退故障；
+ #1A 备用层蒸汽吹灰器3后退故障；
+ #1A 备用层蒸汽吹灰器4后退故障；

3. SCR系统-#1机组声波吹灰系统
3.1. 控制设备清单（36）
3.1.1. 1A第一层声波吹灰器#1电磁阀16HSS51AA081
3.1.2. 1A第一层声波吹灰器#2电磁阀16HSS51AA082
3.1.3. 1A第一层声波吹灰器#3电磁阀16HSS51AA083
3.1.4. 1A第一层声波吹灰器#4电磁阀16HSS51AA084
3.1.5. 1A第一层声波吹灰器#5电磁阀16HSS51AA085
3.1.6. 1A第一层声波吹灰器#6电磁阀16HSS51AA086
3.1.7. 1A第二层声波吹灰器#1电磁阀16HSS52AA081
3.1.8. 1A第二层声波吹灰器#2电磁阀16HSS52AA082
3.1.9. 1A第二层声波吹灰器#3电磁阀16HSS52AA083
3.1.10. 1A第二层声波吹灰器#4电磁阀16HSS52AA084
3.1.11. 1A第二层声波吹灰器#5电磁阀16HSS52AA085
3.1.12. 1A第二层声波吹灰器#6电磁阀16HSS52AA086
3.1.13. 1A备用层声波吹灰器#1电磁阀16HSS55AA081
3.1.14. 1A备用层声波吹灰器#2电磁阀16HSS55AA082
3.1.15. 1A备用层声波吹灰器#3电磁阀16HSS55AA083
3.1.16. 1A备用层声波吹灰器#4电磁阀16HSS55AA084
3.1.17. 1A备用层声波吹灰器#5电磁阀16HSS55AA085
3.1.18. 1A备用层声波吹灰器#6电磁阀16HSS55AA086
3.1.19. 1B第一层声波吹灰器#1电磁阀16HSS53AA081
3.1.20. 1B第一层声波吹灰器#2电磁阀16HSS53AA082
3.1.21. 1B第一层声波吹灰器#3电磁阀16HSS53AA083
3.1.22. 1B第一层声波吹灰器#4电磁阀16HSS53AA084
3.1.23. 1B第一层声波吹灰器#5电磁阀16HSS53AA085
3.1.24. 1B第一层声波吹灰器#6电磁阀16HSS53AA086
3.1.25. 1B第二层声波吹灰器#1电磁阀16HSS54AA081
3.1.26. 1B第二层声波吹灰器#2电磁阀16HSS54AA082
3.1.27. 1B第二层声波吹灰器#3电磁阀16HSS54AA083
3.1.28. 1B第二层声波吹灰器#4电磁阀16HSS54AA084
3.1.29. 1B第二层声波吹灰器#5电磁阀16HSS54AA085
3.1.30. 1B第二层声波吹灰器#6电磁阀16HSS54AA086
3.1.31. 1B备用层声波吹灰器#1电磁阀16HSS56AA081
3.1.32. 1B备用层声波吹灰器#2电磁阀16HSS56AA082
3.1.33. 1B备用层声波吹灰器#3电磁阀16HSS56AA083
3.1.34. 1B备用层声波吹灰器#4电磁阀16HSS56AA084
3.1.35. 1B备用层声波吹灰器#5电磁阀16HSS56AA085
3.1.36. 1B备用层声波吹灰器#6电磁阀16HSS56AA086

3.2. #1机组声波吹灰系统顺控启动
启动允许条件：
l #1机吹灰器远程；
l 压缩空气压力≥0.4MP（四取平均）（做投入/切除）；
l 主机负荷≥30%；（增加IO点）
自动启动条件
+ #1机声波吹灰器远程吹扫中指示，计时X1＋X3，触发；
+ #1机声波吹灰器远程启，延时X4；
#1机组蒸汽吹灰系统顺控：
STEP1：打开2A第一层声波吹灰器#1电磁阀、2B第一层声波吹灰器#1电磁阀；
l 延时X1秒；
STEP2：关闭2A第一层声波吹灰器#1电磁阀、2B第一层声波吹灰器#1电磁阀；
l 延时X2秒；
STEP3：打开2A第一层声波吹灰器#2电磁阀、2B第一层声波吹灰器#2电磁阀；
l 延时X1秒；
STEP4：关闭2A第一层声波吹灰器#2电磁阀、2B第一层声波吹灰器#2电磁阀；
l 延时X2秒；
STEP5：打开2A第一层声波吹灰器#3电磁阀、2B第一层声波吹灰器#3电磁阀；
l 延时X1秒；
STEP6：关闭2A第一层声波吹灰器#3电磁阀、2B第一层声波吹灰器#3电磁阀；
l 延时X2秒；
STEP7：打开2A第一层声波吹灰器#4电磁阀、2B第一层声波吹灰器#4电磁阀；
l 延时X1秒；
STEP8：关闭2A第一层声波吹灰器#4电磁阀、2B第一层声波吹灰器#4电磁阀；
l 延时X2秒；
STEP9：打开2A第一层声波吹灰器#5电磁阀、2B第一层声波吹灰器#5电磁阀；
l 延时X1秒；
STEP10：关闭2A第一层声波吹灰器#5电磁阀、2B第一层声波吹灰器#5电磁阀；
l 延时X2秒；
STEP11：打开2A第一层声波吹灰器#6电磁阀、2B第一层声波吹灰器#6电磁阀；
l 延时X1秒；
STEP12：关闭2A第二层声波吹灰器#6电磁阀、2B第二层声波吹灰器#6电磁阀；
l 延时X2秒；
STEP13：打开2A第二层声波吹灰器#1电磁阀、2B第二层声波吹灰器#1电磁阀；
l 延时X1秒；
STEP14：关闭2A第二层声波吹灰器#1电磁阀、2B第二层声波吹灰器#1电磁阀；
l 延时X2秒；
STEP15：打开2A第二层声波吹灰器#2电磁阀、2B第二层声波吹灰器#2电磁阀；
l 延时X1秒；
STEP16：关闭2A第二层声波吹灰器#2电磁阀、2B第二层声波吹灰器#2电磁阀；
l 延时X2秒；
STEP17：打开2A第二层声波吹灰器#3电磁阀、2B第二层声波吹灰器#3电磁阀；
l 延时X1秒；
STEP18：关闭2A第二层声波吹灰器#3电磁阀、2B第二层声波吹灰器#3电磁阀；
l 延时X2秒；
STEP19：打开2A第二层声波吹灰器#4电磁阀、2B第二层声波吹灰器#4电磁阀；
l 延时X1秒；
STEP20：关闭2A第二层声波吹灰器#4电磁阀、2B第二层声波吹灰器#4电磁阀；
l 延时X2秒；
STEP21：打开2A第二层声波吹灰器#5电磁阀、2B第二层声波吹灰器#5电磁阀；
l 延时X1秒；
STEP22：关闭2A第二层声波吹灰器#5电磁阀、2B第二层声波吹灰器#5电磁阀；
l 延时X2秒；
STEP23：打开2A第二层声波吹灰器#6电磁阀、2B第二层声波吹灰器#6电磁阀；
l 延时X1秒；
STEP24：关闭2A第二层声波吹灰器#6电磁阀、2B第二层声波吹灰器#6电磁阀；
l 延时X2秒；
STEP25：打开2A备用层声波吹灰器#1电磁阀、2B备用层声波吹灰器#1电磁阀；
l 延时X1秒；
STEP26：关闭2A备用层声波吹灰器#1电磁阀、2B备用层声波吹灰器#1电磁阀；
l 延时X2秒；
STEP27：打开2A备用层声波吹灰器#2电磁阀、2B备用层声波吹灰器#2电磁阀；
l 延时X1秒；
STEP28：关闭2A备用层声波吹灰器#2电磁阀、2B备用层声波吹灰器#2电磁阀；
l 延时X2秒；
STEP29：打开2A备用层声波吹灰器#3电磁阀、2B备用层声波吹灰器#3电磁阀；
l 延时X1秒；
STEP30：关闭2A备用层声波吹灰器#3电磁阀、2B备用层声波吹灰器#3电磁阀；
l 延时X2秒；
STEP31：打开2A备用层声波吹灰器#4电磁阀、2B备用层声波吹灰器#4电磁阀；
l 延时X1秒；
STEP32：关闭2A备用层声波吹灰器#4电磁阀、2B备用层声波吹灰器#4电磁阀；
l 延时X2秒；
STEP33：打开2A备用层声波吹灰器#5电磁阀、2B备用层声波吹灰器#5电磁阀；
l 延时X1秒；
STEP34：关闭2A备用层声波吹灰器#5电磁阀、2B备用层声波吹灰器#5电磁阀；
l 延时X2秒；
STEP35：打开2A备用层声波吹灰器#6电磁阀、2B备用层声波吹灰器#6电磁阀；
l 延时X1秒；
STEP36：关闭2A备用层声波吹灰器#6电磁阀、2B备用层声波吹灰器#6电磁阀；
l 延时X2秒；
启动顺控程序结束。
停步条件
+ 压缩空气压力＜0.4MP（四取平均）（做投入/切除）；
复位
+ #1机声波吹灰器远程停
说明：
设定2A第一层声波吹灰器#1电磁阀启动时间X1、停止等待时间X2和循环吹灰间隔时间。一般：X1：40～80秒；X2：10～30秒；X3：24～60分钟。

3.3. 1A第一层声波吹灰器#1电磁阀16HSS51AA081
（1A第一层声波吹灰器#2～6电磁阀、1A第二层声波吹灰器#1～6电磁阀、1A备用层声波吹灰器#1～6电磁阀参考）
启动允许:
l #1机吹灰器远程；
l 压缩空气压力≥0.4MP（四取平均）（做投入/切除）；
自动启动:
l #1机组蒸汽吹灰系统顺控STEP2；
保护启动:
l 无条件；
停止允许:
l 无条件；
自动停止:
+ #1机组蒸汽吹灰系统顺控STEP2；
+ #1机组蒸汽吹灰系统顺控停步条件；
+ #1机组蒸汽吹灰系统顺控复位条件；
保护停止:
l 无条件；

说明
1A第一层声波吹灰器#1电磁阀启动未长信号；在手操器输出做RS触发器，S：启动；R：停止。

4. SCR系统-#1机组输灰系统
4.1. 控制设备清单（8）
4.1.1. #1炉电动螺旋给料机1A 10HSG01KF001
4.1.2. #1炉电动螺旋给料机1B 10HSG01KF002
4.1.3. #1炉旋转给料阀1A 10HSG01KF011
4.1.4. #1炉旋转给料阀1B 10HSG01KF012
4.1.5. #1炉电动螺旋给料机2A 10HSG11KF001
4.1.6. #1炉电动螺旋给料机2B 10HSG11KF002
4.1.7. #1炉旋转给料阀2A 10HSG11
